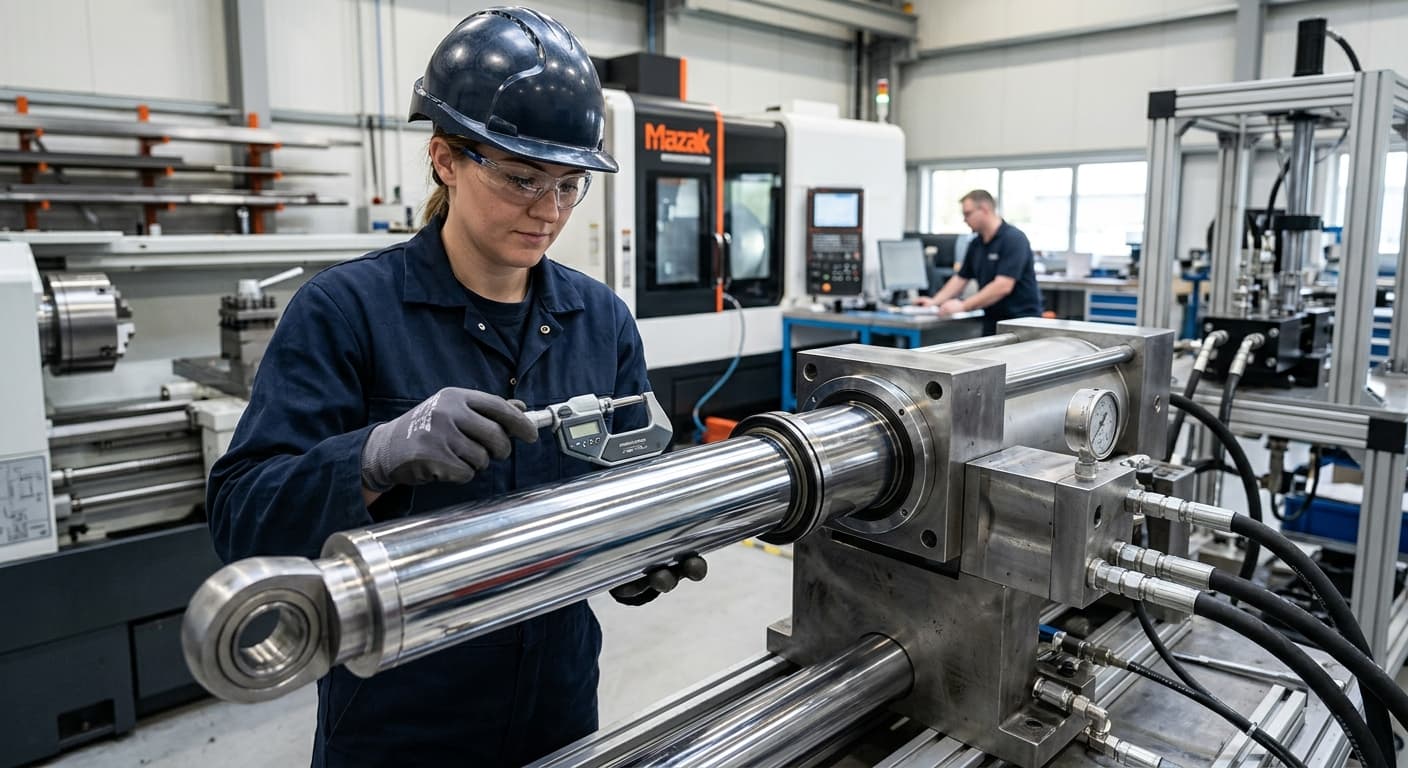

Zaawansowana inżynieria tłoczysk: Optymalizacja parametrów pracy siłowników

Wprowadzenie

Systemy hydrauliki siłowej stanowią fundament współczesnej inżynierii mechanicznej, napędzając maszyny w najbardziej wymagających sektorach gospodarki – od górnictwa i budownictwa, aż po przemysł offshore i rolnictwo. Centralnym elementem wykonawczym tych układów jest siłownik hydrauliczny, którego sercem i zarazem najbardziej wyeksponowaną częścią jest tłoczysko. To właśnie ten komponent musi sprostać ekstremalnym wymaganiom: przenoszeniu ogromnych sił wzdłużnych, odporności na agresywne czynniki zewnętrzne oraz zapewnieniu szczelności układu przy zachowaniu minimalnego tarcia.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako – producenta prętów Cromax – dostarcza rozwiązania, które redefiniują standardy trwałości w tej dziedzinie. Niniejszy artykuł poświęcony jest technologicznym aspektom doboru i eksploatacji prętów chromowanych, ze szczególnym uwzględnieniem synergii między materiałem bazowym a precyzyjną powłoką chromową.

Ewolucja materiałowa: Dlaczego wybór stali bazowej decyduje o sukcesie powłoki?

Częstym błędem w projektowaniu i serwisowaniu maszyn jest skupianie uwagi wyłącznie na samej powłoce chromowej, podczas gdy jej trwałość i parametry użytkowe są nierozerwalnie związane z jakością stali bazowej. W technologii Cromax, której HP-Hydraulika jest dystrybutorem, kluczowe znaczenie ma tzw. czystość metalurgiczna.

Klasy stali i ich charakterystyka mechaniczna

Współczesne konstrukcje siłowników wykorzystują różne gatunki stali, dobierane pod kątem konkretnych warunków pracy:

1. Stale niskowęglowe i średniowęglowe (np. 20MnV6): Jest to standard w wielu aplikacjach. Dodatek wanadu zapewnia drobną strukturę ziarna, co przekłada się na doskonałą spawalność i wysoką udarność, nawet w niskich temperaturach. Jest to kluczowe w maszynach budowlanych pracujących w warunkach zimowych.
2. Stale o podwyższonej wytrzymałości (np. 38MnVS6): Stosowane tam, gdzie wymagana jest wyższa granica plastyczności. Pozwalają one na redukcję masy komponentów przy zachowaniu tej samej sztywności konstrukcji.
3. Stale stopowe do ulepszania cieplnego (np. 42CrMo4): Wykorzystywane w ekstremalnie obciążonych siłownikach, gdzie występują duże siły gnące i ryzyko wyboczenia. Hartowanie i odpuszczanie przed procesem chromowania zapewnia jednorodną twardość w całym przekroju.

Rola czystości metalurgicznej

Wtrącenia niemetaliczne w stali, takie jak tlenki czy siarczki, stanowią potencjalne ogniska korozji podpowłokowej. W procesie produkcji prętów Cromax stosuje się zaawansowane metody odgazowywania próżniowego stali. Dzięki temu powłoka chromowa nakładana jest na podłoże niemal wolne od defektów, co eliminuje ryzyko „odpryskiwania” chromu w wyniku wewnętrznych naprężeń materiałowych.

Technologia Cromax: Synergia precyzyjnej obróbki i chromowania twardego

Chromowanie twarde (techniczne) różni się zasadniczo od chromowania dekoracyjnego znanego z branży motoryzacyjnej. Jest to proces elektrochemiczny, w którym na powierzchni stali osadzana jest warstwa czystego chromu o strukturze mikropękającej.

Parametry techniczne powłoki

Standardowe specyfikacje oferowane przez HP-Hydraulika obejmują szereg parametrów, które muszą być ściśle kontrolowane:

• Twardość powłoki: Zazwyczaj mieści się w przedziale 850–1100 HV0.3. Tak wysoka twardość gwarantuje odporność na ścieranie oraz chroni tłoczysko przed uszkodzeniami mechanicznymi spowodowanymi przez pył kwarcowy czy odpryski kamieni.
• Grubość warstwy: Dla standardowych prętów wynosi ona zazwyczaj minimum 20 μm, jednak w trudnych warunkach (np. górnictwo odkrywkowe) stosuje się warstwy o grubości 30-50 μm.
• Tolerancja wymiarowa: Pręty produkowane są najczęściej w klasie tolerancji f7 lub f8 (według normy ISO), co zapewnia idealne dopasowanie do systemów uszczelniających.

Znaczenie mikropęknięć w strukturze chromu

Choć termin „pęknięcie” kojarzy się negatywnie, w technologii chromowania twardego kontrolowana sieć mikropęknięć jest pożądana. Ich gęstość (często przekraczająca 400 na cm liniowy) pełni dwie funkcje:

1. Magazynowanie środka smarnego: Mikroszczeliny zatrzymują film olejowy, co redukuje tarcie między tłoczyskiem a uszczelnieniem, wydłużając żywotność obu elementów.
2. Relaksacja naprężeń: Struktura mikropękająca pozwala powłoce na pewną elastyczność bez ryzyka łuszczenia się podczas pracy pod obciążeniem gnącym.

Tribologia i mikrogeometria: Klucz do minimalizacji zużycia uszczelnień

Współpraca tłoczyska z pakietem uszczelniającym to klasyczny układ tribologiczny. Wydajność tego układu zależy w dużej mierze od mikrogeometrii powierzchni, opisywanej parametrami chropowatości Ra, Rz oraz Rmax.

Optymalizacja chropowatości

Zbyt gładka powierzchnia (bardzo niskie Ra) może prowadzić do tzw. „zjawiska przyklejania” uszczelki i jej szybkiego spalenia z powodu braku smarowania. Z kolei zbyt wysoka chropowatość działa jak pilnik, niszcząc krawędzie warg uszczelniających. Specyfikacja prętów Cromax dostarczanych przez HP-Hydraulika precyzuje optymalne zakresy:

• Ra: 0,10–0,25 μm
• Rz: 0,50–2,00 μm

Utrzymanie tych parametrów jest możliwe dzięki wielostopniowemu procesowi szlifowania i polerowania (superfinish) po procesie galwanicznym. Precyzja ta bezpośrednio przekłada się na obniżenie kosztów operacyjnych – rzadsze przestoje na wymianę uszczelnień oznaczają realne oszczędności dla operatora maszyny.

Projektowanie pod kątem obciążeń mechanicznych: Wyboczenia i siły gnące

Projektowanie siłownika hydraulicznego wymaga zaawansowanych obliczeń wytrzymałościowych. Tłoczysko jest elementem długim i smukłym, co sprawia, że jest podatne na wyboczenie przy obciążeniu ściskającym.

Kryteria doboru średnicy i gatunku stali

Przy doborze pręta inżynierowie HP-Hydraulika biorą pod uwagę:

1. Długość skoku siłownika: Im większy skok, tym większe ryzyko utraty stabilności.
2. Sposób mocowania: Siłowniki mocowane przegubowo mają inne charakterystyki wyboczeniowe niż te mocowane sztywno.
3. Współczynnik bezpieczeństwa: W aplikacjach krytycznych (np. dźwigi, podnośniki koszowe) stosuje się wyższe współczynniki, co często wymusza zastosowanie stali o wyższej granicy plastyczności, jak Cromax 42CrMo4.

Zastosowanie prętów o wysokiej jednorodności materiałowej pozwala na bardziej precyzyjne modelowanie zachowania siłownika pod obciążeniem, co eliminuje konieczność stosowania nadmiernie przewymiarowanych komponentów, redukując wagę i cenę gotowego urządzenia.

Diagnostyka i regeneracja: Kiedy naprawa staje się optymalnym wyborem?

HP-Hydraulika nie tylko dystrybuuje nowe pręty, ale również specjalizuje się w regeneracji elementów hydraulicznych. Proces ten jest często ekonomicznie uzasadniony, zwłaszcza w przypadku dużych, niestandardowych siłowników, gdzie koszt nowego elementu jest bardzo wysoki.

Procedura profesjonalnej regeneracji

Proces przywracania sprawności tłoczyska obejmuje kilka kluczowych etapów:

1. Weryfikacja techniczna: Pomiary bicia, sprawdzenie geometrii (owalizacja) oraz analiza głębokości uszkodzeń mechanicznych (rys, wgnieceń).
2. Szlifowanie podwymiarowe: Usunięcie starej warstwy chromu i wyrównanie powierzchni stali.
3. Chromowanie nadwymiarowe: Nałożenie grubszego depozytu chromu (często do 0,5 mm na stronę), aby skompensować zebrany naddatek stali.
4. Szlifowanie końcowe i polerowanie: Przywrócenie pierwotnego wymiaru nominalnego i wymaganej chropowatości.

Regeneracja przeprowadzona w standardzie technologicznym Cromax pozwala na odzyskanie 100% pierwotnych parametrów użytkowych, co czyni ją pełnowartościową alternatywą dla zakupu nowych części.

Podsumowanie

Dobór odpowiednich prętów chromowanych do produkcji i regeneracji siłowników hydraulicznych to proces wymagający głębokiej wiedzy z zakresu inżynierii materiałowej, tribologii i mechaniki. Wykorzystanie zaawansowanych produktów, takich jak pręty Cromax, w połączeniu z wiedzą techniczną ekspertów z HP-Hydraulika, pozwala na tworzenie układów o bezprecedensowej trwałości.

Kluczowe wnioski płynące z analizy technologicznej:

• Jakość powłoki chromowej jest bezpośrednio uzależniona od czystości i gatunku stali bazowej.
• Kontrolowana mikrogeometria powierzchni (parametry Ra i Rz) jest niezbędna dla zachowania szczelności i ochrony uszczelnień.
• Struktura mikropękająca chromu twardego jest kluczowym elementem zapewniającym smarowanie układu.
• Profesjonalna regeneracja, oparta na standardach przemysłowych, pozwala na znaczne przedłużenie cyklu życia maszyn przy zachowaniu pełnego bezpieczeństwa eksploatacji.

Współpraca z profesjonalnym partnerem, posiadającym autoryzację wiodących producentów stali, takich jak Ovako, daje gwarancję, że stosowane komponenty spełnią najwyższe normy jakościowe, co w dzisiejszym przemyśle jest kluczem do utrzymania ciągłości ruchu i efektywności produkcji.
