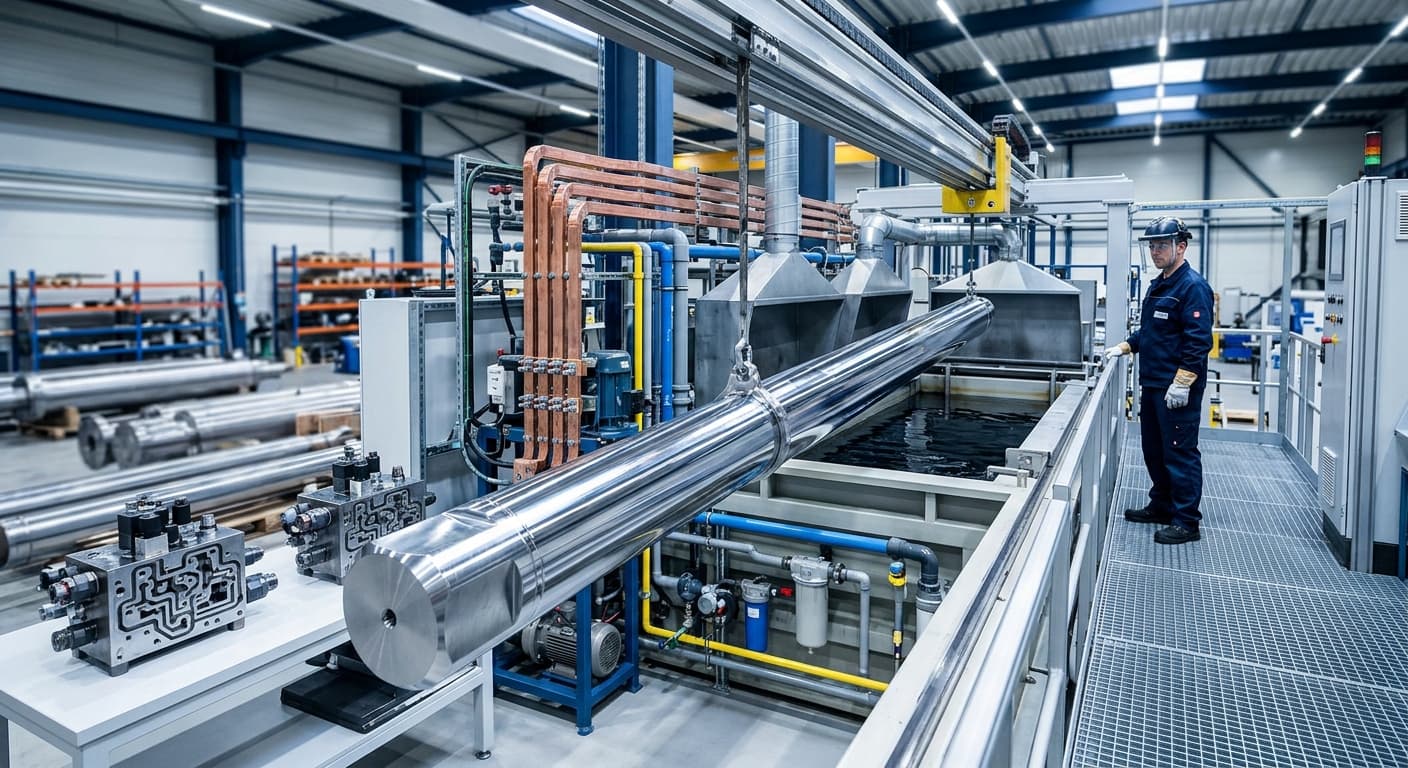

Wyzwania technologiczne w chromowaniu detali o złożonej geometrii i dużych gabarytach

Wprowadzenie: Ewolucja chromowania twardego w służbie ciężkiej mechaniki

Chromowanie twarde, znane również jako chromowanie techniczne, od dziesięcioleci stanowi fundament ochrony powierzchniowej w hydraulice siłowej. Choć proces ten opiera się na znanych zasadach elektrochemicznych, jego praktyczna realizacja w przypadku elementów o niestandardowych wymiarach lub skomplikowanych kształtach wymaga najwyższej precyzji inżynieryjnej. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako i producent prętów Cromax, codziennie mierzy się z wyzwaniami, jakie stawia przed wykonawcą nowoczesny przemysł ciężki, morski oraz wydobywczy.

Współczesne systemy hydrauliczne pracują pod coraz wyższymi ciśnieniami, co wymusza stosowanie materiałów o ekstremalnej odporności na zużycie i korozję. W tym kontekście powłoka chromowa nie jest jedynie warstwą dekoracyjną czy antykorozyjną, ale integralnym elementem konstrukcyjnym, który musi współpracować z zaawansowanymi systemami uszczelnień. Niniejszy artykuł przybliża techniczne aspekty procesu nakładania chromu na elementy wielkogabarytowe oraz detale o złożonej geometrii, gdzie standardowe podejście galwaniczne okazuje się niewystarczające.

Geometria pola elektrycznego a równomierność osadzania powłoki

Jednym z najtrudniejszych aspektów chromowania technicznego jest zarządzanie rozkładem gęstości prądu na powierzchni detalu. W procesie galwanicznym jony chromu przemieszczają się od anody do katody (którą jest chromowany element) wzdłuż linii pola elektrycznego. Charakterystyka tego procesu sprawia, że osadzanie nie przebiega w sposób idealnie jednolity na całej powierzchni, co jest szczególnie widoczne przy skomplikowanych kształtach.

Efekt krawędziowy i „klatka Faradaya”

W przypadku detali o ostrych krawędziach, występach czy gwintach, dochodzi do zjawiska spiętrzenia linii pola elektrycznego. Skutkuje to nadmiernym przyrostem grubości powłoki na narożach (tzw. efekt „dog-bone”), przy jednoczesnym niedostatku chromu w zagłębieniach i narożach wewnętrznych. Zjawisko to, znane w elektrochemii jako ograniczona zdolność wgłębna kąpieli chromowych, wymaga od technologów stosowania specjalistycznego oprzyrządowania:

Anody pomocnicze: Specjalnie ukształtowane elektrody montowane w pobliżu zagłębień detalu, które wymuszają dopływ prądu w miejsca trudnodostępne.
Ekrany i przesłony: Elementy wykonane z materiałów nieprzewodzących, które służą do „odcinania” nadmiaru prądu od krawędzi zewnętrznych, zapobiegając powstawaniu tzw. narostów i dendrytów.
Złodzieje prądowe (Current thieves): Metalowe elementy pomocnicze montowane na końcach prętów, które przejmują nadmiar ładunku elektrycznego, zapewniając stałą grubość powłoki na całej długości użytkowej tłoczyska.

Chromowanie powierzchni wewnętrznych i otworów

Proces nakładania chromu twardego wewnątrz cylindrów lub tulei jest znacznie bardziej wymagający niż obróbka prętów zewnętrznych. Wymaga on precyzyjnego centrowania anody wewnętrznej oraz wymuszonego obiegu elektrolitu. Bez zapewnienia stałej wymiany cieczy wewnątrz otworu dochodzi do szybkiego zubożenia jonów chromu i przegrzania kąpieli, co drastycznie obniża twardość i adhezję powłoki.

Specyfika obróbki mechanicznej elementów wielkogabarytowych

Chromowanie techniczne jest procesem „kopiującym” geometrię podłoża. Oznacza to, że każda niedoskonałość powierzchni bazowej zostanie powielona, a często nawet uwydatniona przez powłokę chromową. W przypadku prętów o długościach przekraczających kilka metrów i dużych średnicach, przygotowanie mechaniczne staje się krytycznym etapem procesu.

Szlifowanie bezkłowe vs. szlifowanie w kłach

W zakładach HP-Hydraulika proces przygotowania prętów na tłoczyska odbywa się z uwzględnieniem rygorystycznych tolerancji wymiarowych (zazwyczaj f7 lub h8). Przy elementach wielkogabarytowych kluczowe jest zachowanie:

Kołowości i cylindryczności: Nawet minimalne bicie promieniowe pręta o długości 6 metrów może prowadzić do nierównomiernego zużycia uszczelnień siłownika.
Parametrów chropowatości (Ra, Rz): Przed chromowaniem powierzchnia musi zostać zeszlifowana do ściśle określonych parametrów. Zbyt gładka powierzchnia może utrudniać adhezję chromu, natomiast zbyt chropowata – prowadzić do powstawania mikroporów w powłoce.

Chłodzenie i naprężenia termiczne

Podczas szlifowania prętów o dużej masie generowana jest ogromna ilość ciepła. Niewłaściwy dobór parametrów skrawania lub niewydolny system chłodzenia może doprowadzić do powstania tzw. przypaleń szlifierskich. Są to mikroskopijne zmiany w strukturze metalu (powstawanie martenzytu odpuszczania), które po nałożeniu chromu mogą stać się zarzewiem pęknięć zmęczeniowych lub złuszczeń powłoki pod wpływem obciążeń roboczych.

Technologia prętów Cromax w kontekście oszczędności materiałowej i procesowej

Jako przedstawiciel firmy Ovako, HP-Hydraulika promuje rozwiązanie oparte na prętach marki Cromax. Jest to produkt, który redefiniuje podejście do produkcji tłoczysk, szczególnie w przypadku seryjnego wytwarzania standardowych siłowników. Pręty Cromax dostarczane są jako produkt gotowy do cięcia i obróbki zakończeń, co eliminuje konieczność chromowania detali po obróbce mechanicznej.

Zalety gotowych prętów chromowanych Cromax:

Gwarantowana powtarzalność: Proces chromowania prętów Cromax odbywa się w trybie ciągłym, co zapewnia idealnie stałą grubość powłoki i parametry strukturalne na całej długości (nawet do 12 metrów).
Wysoka czystość stali: Stal używana do produkcji prętów Cromax charakteryzuje się niską zawartością wtrąceń niemetalicznych. Ma to bezpośredni wpływ na jakość powłoki chromowej – brak defektów w strukturze stali minimalizuje ryzyko powstawania punktowych ognisk korozji (tzw. pittingu).
Optymalizacja kosztów: Klient uniknie kosztownego logistycznie procesu wysyłania obrobionych mechanicznie detali do galwanizni. Obróbka gotowego pręta Cromax ogranicza się do wykonania gwintów, rowków pod zabezpieczenia czy otworów, przy czym powłoka chromowa w strefach obrabianych jest zabezpieczana specjalistycznymi narzędziami.

Dobór gatunku stali pod powłokę

W zależności od środowiska pracy, firma oferuje różne warianty prętów, takie jak Cromax 280X (oparty na stali mikrostopowej o podwyższonej wytrzymałości) czy pręty hartowane indukcyjnie. Hartowanie indukcyjne pod warstwą chromu jest niezbędne w maszynach budowlanych i górniczych, gdzie tłoczysko jest narażone na uderzenia mechaniczne (odpryski skał, gruzu). Twarde podłoże zapobiega odkształceniu plastycznemu stali („efekt jajka”), które mogłoby doprowadzić do pęknięcia kruchej powłoki chromowej.

Parametry kontrolne i wpływ czystości kąpieli na adhezję

Proces chromowania elementów o dużej powierzchni wymaga rygorystycznego nadzoru nad parametrami chemicznymi i fizycznymi kąpieli galwanicznej. W HP-Hydraulika kładzie się szczególny nacisk na diagnostykę elektrolitu, co bezpośrednio przekłada się na jakość finalnego produktu.

Kluczowe parametry procesu:

Stężenie kwasu chromowego i kwasu siarkowego: Odpowiedni stosunek tych dwóch komponentów determinuje wydajność prądową i twardość powłoki. Nawet niewielkie odchylenia mogą spowodować, że chrom stanie się „mleczny” (miękki) lub zbyt kruchy.
Temperatura kąpieli: Stabilizacja temperatury w dużych wannach galwanicznych jest wyzwaniem. Wzrost temperatury o kilka stopni Celsjusza zmienia strukturę mikropęknięć chromu, co wpływa na jego odporność korozyjną.
Zanieczyszczenia metaliczne: W miarę eksploatacji kąpieli, gromadzą się w niej jony żelaza, miedzi czy niklu. Ich nadmiar zwiększa oporność kąpieli i pogarsza zdolność wgłebną, co przy detalach o złożonej geometrii jest niedopuszczalne.

Struktura mikropęknięć (Micro-cracking)

Wysokiej jakości chrom twardy techniczny musi posiadać kontrolowaną sieć mikropęknięć. Są one niewidoczne gołym okiem, ale pełnią kluczową rolę w dystrybucji naprężeń wewnętrznych powłoki oraz w procesie smarowania. Właściwa gęstość mikropęknięć (od 400 do 1000 na centymetr liniowy) pozwala na zatrzymywanie mikroskopijnych ilości oleju hydraulicznego, co drastycznie obniża tarcie na styku tłoczysko-uszczelnienie.

Praktyczne aspekty regeneracji i naprawy dużych elementów

Firma HP-Hydraulika specjalizuje się również w regeneracji zużytych podzespołów. Proces ten w przypadku elementów wielkogabarytowych różni się od produkcji nowych części. Często obejmuje on etap „zdzierania” starej powłoki (chemicznie lub mechanicznie), weryfikację uszkodzeń podłoża oraz nadwymiarowe chromowanie.

Szlifowanie pod naprawczy wymiar: Jeśli tłoczysko posiada głębokie wżery lub rysy, należy je zeszlifować do momentu uzyskania czystego materiału. Wymaga to późniejszego nałożenia grubszej warstwy chromu (tzw. chromowanie grubościenne), co jest procesem długotrwałym i wymagającym precyzyjnej kontroli temperatury.
Lapping i polerowanie końcowe: Po nałożeniu chromu, detal poddawany jest polerowaniu końcowemu. Dla systemów pracujących w trudnych warunkach, takich jak siłowniki w prasach hydraulicznych czy maszynach wyburzeniowych, kluczowe jest uzyskanie parametrów chropowatości Ra na poziomie 0,1-0,2 µm, co zapewnia optymalny film olejowy.
Ekspertyzy techniczne: Każdy regenerowany element przechodzi przez etap diagnostyki, gdzie oceniana jest opłacalność naprawy w stosunku do zakupu nowego pręta Cromax. Dzięki szerokiemu zapleczu technicznemu, firma jest w stanie zaproponować rozwiązanie najbardziej ekonomiczne dla klienta.

Podsumowanie: Przyszłość ochrony powierzchniowej w hydraulice siłowej

Chromowanie twarde pozostaje niezastąpioną technologią w produkcji i regeneracji elementów hydrauliki siłowej, mimo pojawiania się alternatywnych metod, takich jak napylanie HVOF czy laserowe napawanie. Jego głównymi atutami są: bezkonkurencyjny stosunek twardości do kosztów procesu, doskonałe właściwości trybologiczne oraz możliwość wielokrotnej regeneracji detali.

Wyzwania związane z obróbką elementów o złożonej geometrii i dużych gabarytach pokazują, że kluczem do sukcesu nie jest sam proces elektrolityczny, ale cała inżynieria towarzysząca – od metalurgii stali (reprezentowanej przez pręty Cromax), przez precyzyjną obróbkę mechaniczną, aż po zaawansowane wsparcie techniczne. HP-Hydraulika Siłowa i Mechanika Maszyn s.c., łącząc te wszystkie aspekty, dostarcza komponenty zdolne do pracy w najbardziej wymagających środowiskach, zapewniając bezawaryjność systemów hydraulicznych na lata.
