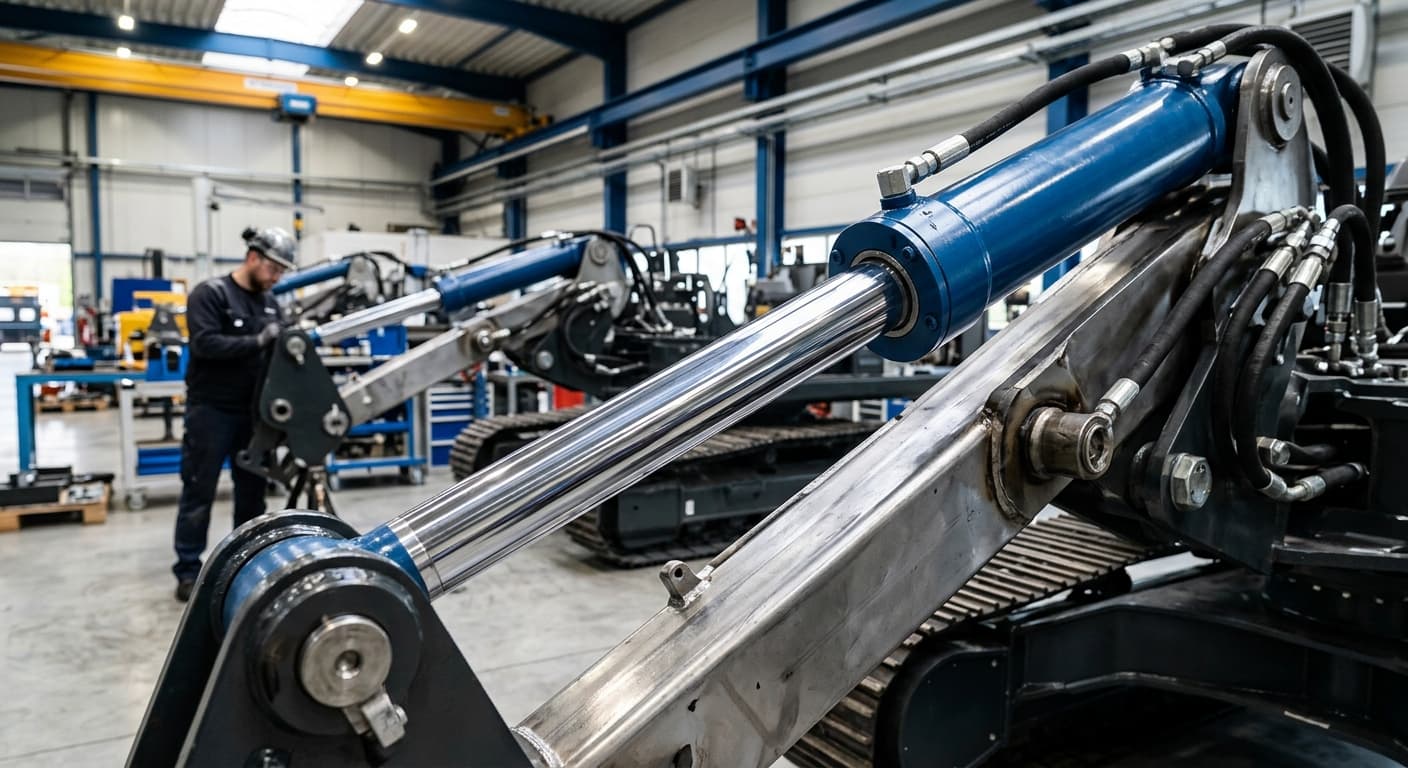

Wytrzymałość zmęczeniowa i korozyjna tłoczysk chromowanych w aplikacjach mobilnych

Wprowadzenie: Wyzwania dla współczesnej hydrauliki mobilnej

Rozwój technologii w sektorze maszyn budowlanych, rolniczych oraz górniczych stawia przed projektantami układów hydraulicznych coraz wyższe wymagania. Tłoczyska siłowników, będące elementami bezpośrednio wyeksponowanymi na działanie czynników zewnętrznych, stanowią jeden z najbardziej krytycznych punktów konstrukcyjnych. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako autoryzowany przedstawiciel marki Ovako, dostarcza rozwiązania oparte na technologii Cromax, które adresują specyficzne problemy eksploatacyjne maszyn pracujących w terenie.

W warunkach mobilnych tłoczyska muszą mierzyć się z unikalną kombinacją obciążeń mechanicznych, chemicznych i tribologicznych. Zanieczyszczenia stałe, takie jak pył krzemionkowy, zmienne cykle temperatur, a także agresywne media chemiczne (nawozy, sól drogowa, kwaśne deszcze) wymagają zastosowania powłok, które wykraczają poza standardowe parametry chromowania twardego. Niniejszy artykuł analizuje, w jaki sposób mikrostruktura i specyficzne właściwości fizykochemiczne prętów chromowanych wpływają na żywotność całego układu hydraulicznego.

Mikrostruktura powłoki chromowej i jej rola w ochronie podłoża

Kluczem do zrozumienia wyjątkowości prętów typu Cromax jest precyzyjna kontrola procesu osadzania galwanicznego. Chromowanie twarde nie jest procesem jednolitym; finalne właściwości powłoki zależą od parametrów kąpieli, gęstości prądu oraz przygotowania metalurgicznego materiału bazowego. W profesjonalnych zastosowaniach, jakie oferuje HP-Hydraulika, nacisk kładzie się na uzyskanie optymalnej sieci mikropęknięć.

Znaczenie kontrolowanej sieci mikropęknięć

Wbrew intuicji, idealnie szczelna, monolityczna warstwa chromu nie zawsze jest pożądana w hydraulice siłowej. Proces chromowania technicznego naturalnie generuje naprężenia wewnętrzne, które prowadzą do powstawania mikroskopijnych pęknięć.

1. Retencja filmu olejowego: Odpowiednia sieć mikropęknięć pozwala na zatrzymywanie mikroskopijnych ilości oleju hydraulicznego. Zapewnia to stałe smarowanie uszczelnień i redukuje tarcie graniczne.
2. Rozkład naprężeń: Kontrolowane pęknięcia zapobiegają powstawaniu dużych pęknięć makroskopowych, które mogłyby penetrować aż do stalowego rdzenia, otwierając drogę korozji podpowłokowej.
3. Elastyczność warstwy: Mikropęknięcia nadają powłoce pewną dozę „elastyczności”, co jest kluczowe przy mikrougięciach tłoczyska pod dużym obciążeniem poprzecznym.

Twardość i odporność na ścieranie

Powłoki Cromax charakteryzują się twardością chromu na poziomie minimum 850 HV0.1. Taka wartość jest niezbędna do ochrony przed ścieraniem ściernym (abrazyjnym), wywoływanym przez drobiny piasku lub pyłu, które dostają się pod zgarniacz siłownika. Wysoka twardość powierzchniowa gwarantuje, że tłoczyska zachowają swoją geometrię i gładkość przez tysiące cykli pracy, co bezpośrednio przekłada się na szczelność układu.

Topografia powierzchni a interakcja z układem uszczelniającym

Parametry chropowatości powierzchni tłoczyska są parametrem krytycznym, który często jest sprowadzany jedynie do parametru Ra (średnie arytmetyczne odchylenie profilu). Jednak w nowoczesnej inżynierii powierzchni, HP-Hydraulika zwraca uwagę na szersze spektrum parametrów, które decydują o trwałości eksploatacyjnej.

Wyjście poza parametr Ra

Sam wskaźnik Ra nie opisuje w pełni charakteru powierzchni. Dwa tłoczyska o identycznym Ra mogą mieć zupełnie różną charakterystykę pracy. Kluczowe są dodatkowe wskaźniki:

• Rt (całkowita wysokość profilu): W produktach Cromax parametr ten wynosi standardowo <= 2.0 µm (typowo 0.5-1.0 µm), a dla wykonania NiKrom <= 1.6 µm.
• Rpk (zredukowana wysokość wierzchołków): Odpowiada za fazę docierania się uszczelnienia. Im niższa wartość, tym mniejsze zużycie uszczelki w początkowym okresie pracy.
• Rvk (zredukowana głębokość wgłębień): Parametr ten opisuje zdolność powierzchni do magazynowania środka smarnego. Wysoka wartość Rvk sprzyja długowieczności uszczelnień przy pracy w suchych warunkach.

Wpływ wykończenia powierzchni na tarcie

Standardem w produktach Cromax jest precyzyjne szlifowanie i polerowanie (superfinish). Proces ten usuwa „ostre” wierzchołki chromu, pozostawiając gładką płaszczyznę nośną z wgłębieniami magazynującymi olej. Dzięki temu współczynnik tarcia jest minimalizowany, co zapobiega zjawisku stick-slip (drganiom ciernym), które jest szczególnie szkodliwe w precyzyjnych maszynach budowlanych, takich jak koparki kołowe czy ładowarki teleskopowe.

Odporność korozyjna w agresywnych środowiskach

Jednym z najtrudniejszych egzaminów dla tłoczysk chromowanych jest praca w rolnictwie i przemyśle morskim. Kontakt z nawozami sztucznymi (np. saletrą amonową) czy gnojowicą jest ekstremalnie korozyjny dla standardowej stali. Produkty oferowane przez HP-Hydraulika są testowane zgodnie z rygorystycznymi normami jakościowymi.

Metodyka testowania korozji

Odporność korozyjna prętów chromowanych mierzona jest w komorach solnych. Standardowe testy obejmują:

• NSS (Neutral Salt Spray): Test w obojętnej mgle solnej zgodnie z ISO 9227. Produkty w wykonaniu NiKrom 500 osiągają tu wyniki na poziomie minimum 1500 h NSS (rating 10), co czyni je idealnym rozwiązaniem dla najbardziej wymagających środowisk.
• AASS i CASS: Bardziej agresywne testy stosowane dla elementów pracujących w środowisku kwaśnym lub morskim. Standardowa powłoka Cromax zapewnia odporność do 40 h AASS (rating 10) oraz do 64 h CASS (rating 9).

Dlaczego stal bazowa ma znaczenie?

Odporność korozyjna nie zależy wyłącznie od warstwy chromu. HP-Hydraulika kładzie ogromny nacisk na jakość stali bazowej dostarczanej przez Ovako. Czystość metalurgiczna stali (niska zawartość wtrąceń niemetalicznych) zapobiega powstawaniu ognisk korozji wżernej, która mogła doprowadzić do degradacji powłoki. Gatunki takie jak Cromax 280X oferują wysoką granicę plastyczności (Re >= 520 MPa dla średnic 20-90 mm), natomiast warianty takie jak Cromax 482 charakteryzują się hartowaną powierzchniowo warstwą (min. 55 HRC), co stanowi sztywne podłoże pod chrom i zwiększa odporność na silne uderzenia.

Diagnostyka i regeneracja: Kiedy naprawa jest opłacalna?

Jako firma zajmująca się również naprawą i regeneracją, HP-Hydraulika dysponuje unikalną wiedzą na temat typowych awarii tłoczysk. Wiedza ta pozwala nie tylko naprawiać, ale przede wszystkim edukować użytkowników w zakresie prewencji.

Typowe uszkodzenia eksploatacyjne

1. Uszkodzenia mechaniczne (odpryski, wgniecenia): Powstają w wyniku uderzeń kamieni lub narzędzi. W miejscach tych dochodzi do przerwania ciągłości chromu, co błyskawicznie prowadzi do korozji wżernej i niszczenia uszczelnień.
2. Zużycie jednostronne: Często sygnalizuje błędy w osiowości siłownika lub zużycie pierścieni prowadzących (prowadnic).
3. Przebarwienia termiczne: Świadczą o przegrzaniu oleju lub zbyt dużym tarciu, co może prowadzić do zmiany twardości warstwy wierzchniej.

Proces profesjonalnej regeneracji

Regeneracja tłoczyska w zakładzie HP-Hydraulika to proces wieloetapowy, który ma na celu przywrócenie parametrów fabrycznych:

• Usunięcie starej powłoki: Odbywa się to metodami chemicznymi (stripping), co nie narusza struktury stali podłoża.
• Szlifowanie naprawcze: Ma na celu usunięcie uszkodzeń mechanicznych i przywrócenie idealnej cylindryczności.
• Chromowanie nadwymiarowe: Nałożenie grubszej warstwy chromu, aby po finalnej obróbce uzyskać nominalny wymiar.
• Wykończenie końcowe: Szlifowanie i polerowanie do uzyskania wymaganej topografii powierzchni.

Podsumowanie i rekomendacje techniczne

Wybór odpowiedniego pręta chromowanego na tłoczysko siłownika hydraulicznego nie powinien opierać się wyłącznie na kryterium ceny za metr bieżący. Kluczowe parametry techniczne, takie jak gęstość mikropęknięć, precyzyjne wskaźniki chropowatości oraz jakość stali bazowej, decydują o tym, czy maszyna będzie pracować bezawaryjnie przez lata, czy też stanie się generatorem kosztownych przestojów.

Produkty z rodziny Cromax, dystrybuowane przez HP-Hydraulika, stanowią złoty standard w branży, łącząc innowacyjną inżynierię materiałową firmy Ovako z praktycznym doświadczeniem warsztatowym w zakresie napraw i wsparcia technicznego. Inwestycja w wysokiej jakości komponenty chromowane to w rzeczywistości inwestycja w:

1. Dłuższą żywotność pakietów uszczelniających.
2. Wyższą odporność na agresywne środowiska chemiczne i atmosferyczne.
3. Redukcję kosztów utrzymania ruchu i uniknięcie nieplanowanych awarii.
4. Optymalizację wydajności układów hydraulicznych dzięki minimalizacji tarcia.

Dzięki wsparciu ekspertów z HP-Hydraulika, dobór odpowiedniego materiału – czy to podstawowego Cromax 280X, czy wersji hartowanych indukcyjnie do prac pod dużym obciążeniem mechanicznym – staje się procesem świadomym i opartym na solidnych danych technicznych.
