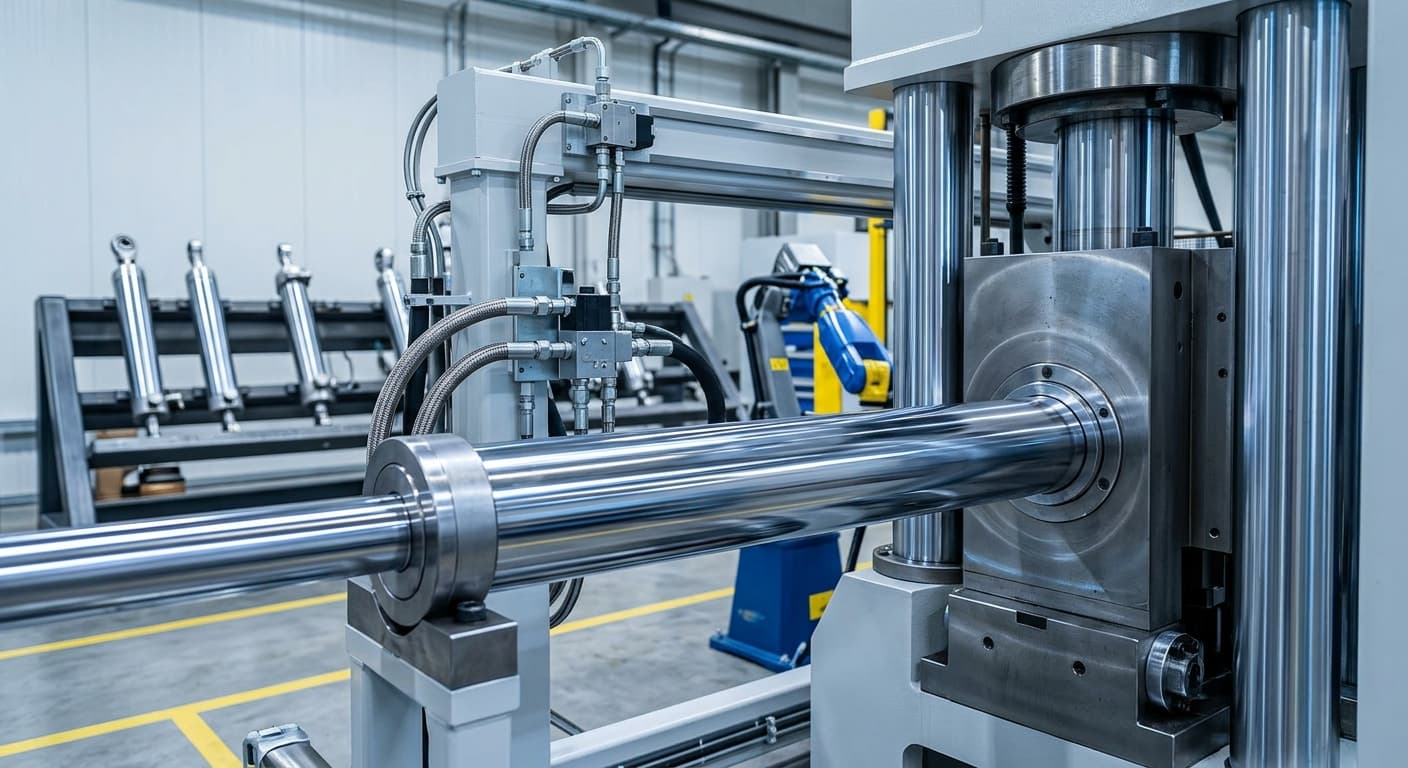

Wytrzymałość mechaniczna i dynamiczna tłoczysk: Dobór stali Cromax

Wstęp: Rola materiału bazowego w nowoczesnej hydraulice siłowej

Współczesne systemy hydrauliczne pracują w warunkach coraz wyższych ciśnień i coraz większych obciążeń dynamicznych. Wybór odpowiedniego materiału na tłoczyska siłowników nie jest już jedynie kwestią zapewnienia odporności na korozję, ale staje się kluczowym elementem inżynierii materiałowej, wpływającym na trwałość całego układu. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel firmy Ovako – szwedzkiego producenta stali należącego do grupy Nippon Steel – dostarcza rozwiązania oparte na produktach Cromax, które wyznaczają standardy w branży.

Fundamentem jakości produktów Cromax jest pełna kontrola łańcucha produkcji przez Ovako – od surówki opartej w 97% na recyklingu złomu stalowego, aż po gotowy wyrób chromowany. Każda partia materiału jest rygorystycznie testowana w zakładach produkcyjnych w Hallstahammar, Twente, Molinelli czy Redon, co gwarantuje powtarzalność parametrów, które są kluczowe dla bezpieczeństwa eksploatacji maszyn.

Zaawansowane gatunki stali mikrostopowej: Cromax 180X i 280X

Podstawowym wyzwaniem w projektowaniu siłowników jest znalezienie balansu między wysoką granicą plastyczności a spawalnością i obrabialnością materiału. Tradycyjne stale węglowe, takie jak C45E, często ustępują pola nowoczesnym stalom mikrostopowym opracowanym przez Ovako.

Cromax 180X – ekonomia i wydajność

Gatunek Cromax 180X stanowi optymalny wybór dla konwencjonalnych siłowników. Jest to stal średniowęglowa mikrostopowa (skład: C 0.38 %, Mn 0.7 %, V 0.08 %, S 0.020 %), która oferuje znacznie lepsze parametry od popularnej stali C45E.

• W zakresie średnic 20-90 mm, Cromax 180X osiąga granicę plastyczności Re >= 500 MPa, podczas gdy dla C45E po chromowaniu parametr ten wynosi zaledwie 305 MPa.
• Wytrzymałość na rozciąganie Rm wynosi >= 750 MPa (dla C45E jest to 590 MPa).
• Twardość materiału mieści się w przedziale 230-280 HB.
• Parametry spawalności są znacznie korzystniejsze: CEV max 0.62 (wobec 0.77 dla C45E) oraz zgrzewalności tarciowej FWP max 2.78 (wobec 5.38 dla C45E).

Specjalnym wariantem jest Cromax 180X CD (ciągniony na zimno), który przy zachowaniu tego samego składu chemicznego oferuje jeszcze wyższe parametry: Re >= 690 MPa oraz Rm >= 800 MPa. Dla aplikacji wymagających odporności na uszkodzenia mechaniczne powierzchni, gatunek ten jest dostępny w wersji hartowanej indukcyjnie (min. 55 HRC).

Cromax 280X – standard wysokiej wytrzymałości

Cromax 280X to produkt flagowy, łączący wysoką wytrzymałość z doskonałą udarnością, co jest kluczowe w hydraulice mobilnej (maszyny rolnicze, ładowarki).

• Dla średnic 20-90 mm gwarantowana granica plastyczności Re wynosi >= 520 MPa (dla porównania 19MnVS6 osiąga 390 MPa).
• Wytrzymałość na rozciąganie Rm mieści się w zakresie 650-800 MPa.
• Udarność wynosi >= 27 J przy temperaturze -20 st. C, co pozwala na bezpieczną pracę w niskich temperaturach.
• Twardość wynosi 200-240 HB, a w wersji hartowanej indukcyjnie (280X IH) twardość powierzchniowa osiąga >= 45 HRC.

Według danych Ovako, zastosowanie gatunku 280X pozwala na redukcję średnicy tłoczyska, co przekłada się na obniżenie kosztów produkcji siłownika o około 30% w stosunku do tradycyjnych stali o niższych parametrach.

Specjalistyczne rozwiązania dla ekstremalnych obciążeń: Cromax 482 i 42CrMo4

Istnieją aplikacje, w których standardowe stale mikrostopowe są niewystarczające ze względu na specyficzne ryzyka, takie jak silne uderzenia zewnętrzne lub ekstremalne obciążenia dynamiczne. W takich przypadkach HP-Hydraulika rekomenduje dwa odrębne gatunki stali.

Cromax 482 – odporność na uderzenia

Cromax 482 to stal średniowęglowa mikrostopowa, która w procesie produkcji jest zawsze hartowana powierzchniowo. Ważne jest rozróżnienie: nie jest to stal 42CrMo4, lecz odrębny gatunek o specyficznych właściwościach:

• Dla średnic poniżej 125 mm: Re >= 580 MPa, Rm 850-1000 MPa.
• Wydłużenie A5 wynosi 14 %, a twardość rdzenia 250-300 HB.
• Kluczowym parametrem jest twardość powierzchniowa pod warstwą chromu: >= 55 HRC.

Warstwa hartowana indukcyjnie stanowi sztywne podłoże dla chromu technicznego, co zapobiega powstawaniu odkształceń pod wpływem punktowych uderzeń. Jest to rozwiązanie dedykowane dla maszyn budowlanych i leśnych, gdzie tłoczyska są narażone na kontakt z kamieniami lub kłodami drewna.

Cromax 42CrMo4 – stal ulepszana cieplnie

Gatunek 42CrMo4 (często oznaczany jako 42CrMo4V) to niskostopowa stal chromowo-molibdenowa, która jest hartowana i odpuszczana w całym przekroju. Zapewnia ona najwyższe parametry wytrzymałościowe w ofercie:

• Dla średnic < 40 mm: Re >= 750 MPa, Rm 1000-1200 MPa, udarność >= 35 J przy 20 st. C.
• Dla średnic 40-95 mm: Re >= 690 MPa, Rm 900-1100 MPa.
• Dla dużych średnic > 95 mm: Re >= 550 MPa, Rm 800-950 MPa.
• Twardość powierzchniowa przy hartowaniu indukcyjnym wynosi >= 55 HRC.

Jest to materiał pierwszego wyboru do najbardziej odpowiedzialnych zadań, takich jak obudowy zmechanizowane w górnictwie podziemnym, gdzie bezpieczeństwo konstrukcji zależy od odporności na zmęczenie materiału i obciążenia dynamiczne.

Inżynieria powłok: Cromax, Cromax C i NiKrom

Odporność korozyjna tłoczysk zależy od wybranego wykonania powierzchni. Ovako oferuje cztery główne standardy, testowane zgodnie z normą ISO 9227 (wyniki oceniane wg ISO 10289, rating R):

1. Cromax (standard): Pojedyncza warstwa chromu o grubości > 20 um (dla małych średnic min. 15 um). Odporność do 40 h w teście AASS (kwas octowy) lub 120 h w NSS (mgła solna obojętna) przy zachowaniu ratingu 10.
2. Cromax C: Podwójna warstwa chromu, zapewniająca lepszą szczelność. Odporność do 80 h AASS / 240 h NSS.
3. NiKrom 150: System dwuwarstwowy składający się z niklu (>= 10 um) i chromu (>= 20 um). Gwarantuje min. 150 h AASS / 500 h NSS.
4. NiKrom 500 (Ni-Cromax): Najwyższa ochrona z grubszą warstwą niklu (>= 30 um) i chromem (>= 20 um). Wytrzymuje min. 500 h AASS i min. 1500 h NSS.

Zastosowanie warstwy niklu pod chromem jest kluczowe w środowiskach agresywnych (offshore, rolnictwo, górnictwo). Ciągliwa warstwa niklu, pozbawiona porów, stanowi barierę odcinającą stal od środowiska, nawet jeśli naturalna sieć mikropęknięć twardego chromu zostanie spenetrowana przez czynniki korozyjne.

Parametry geometryczne i wykończenie powierzchni

Dla trwałości uszczelnień siłownika decydujące są parametry mikrogeometrii powierzchni prętów Cromax:

• Chropowatość Ra: Standardowo <= 0.2 um, jednak typowe wartości to 0.05-0.10 um.
• Chropowatość Rt: <= 2.0 um (dla NiKrom <= 1.6 um).
• Tolerancja średnicy: ISO f7, przy owalności nieprzekraczającej 50 % przedziału tolerancji.
• Prostoliniowość: Dla średnic < 30 mm max 0.1 mm na 0.5 m; dla większych średnic max 0.1 mm na 1.0 m.
• Twardość chromu: Minimum 850 HV0.1.

Pręty dostarczane są w długościach standardowych ok. 6100 mm, z możliwością precyzyjnego cięcia na wymiar (+2/-0 mm). HP-Hydraulika zapewnia również pręty drążone (Cromax Tube), które przy Re >= 450 MPa pozwalają na znaczną redukcję masy siłownika lub prowadzenie medium hydraulicznego wewnątrz tłoczyska.

Podsumowanie i wsparcie techniczne

Wybór właściwego pręta chromowanego to proces wielokryterialny, wymagający uwzględnienia zarówno naprężeń mechanicznych, jak i warunków środowiskowych. Dzięki współpracy z HP-Hydraulika, klienci uzyskują dostęp nie tylko do najwyższej jakości stali Ovako, ale również do profesjonalnej wiedzy technicznej.

Zasada ekonomiczna Ovako wskazuje, że przemyślana zmiana gatunku stali na mocniejszy (np. z C45E na 180X lub 280X) pozwala zmniejszyć średnicę tłoczyska o kilka milimetrów, co generuje wymierne oszczędności finansowe (zmniejszenie średnicy o 5 mm może dać ok. 15 % oszczędności). HP-Hydraulika wspiera ten proces poprzez ekspertyzy techniczne oraz oferuje pełen zakres usług serwisowych, w tym regenerację i naprawę uszkodzonych elementów hydrauliki siłowej, przywracając im parametry fabryczne zgodne ze standardami Cromax.
