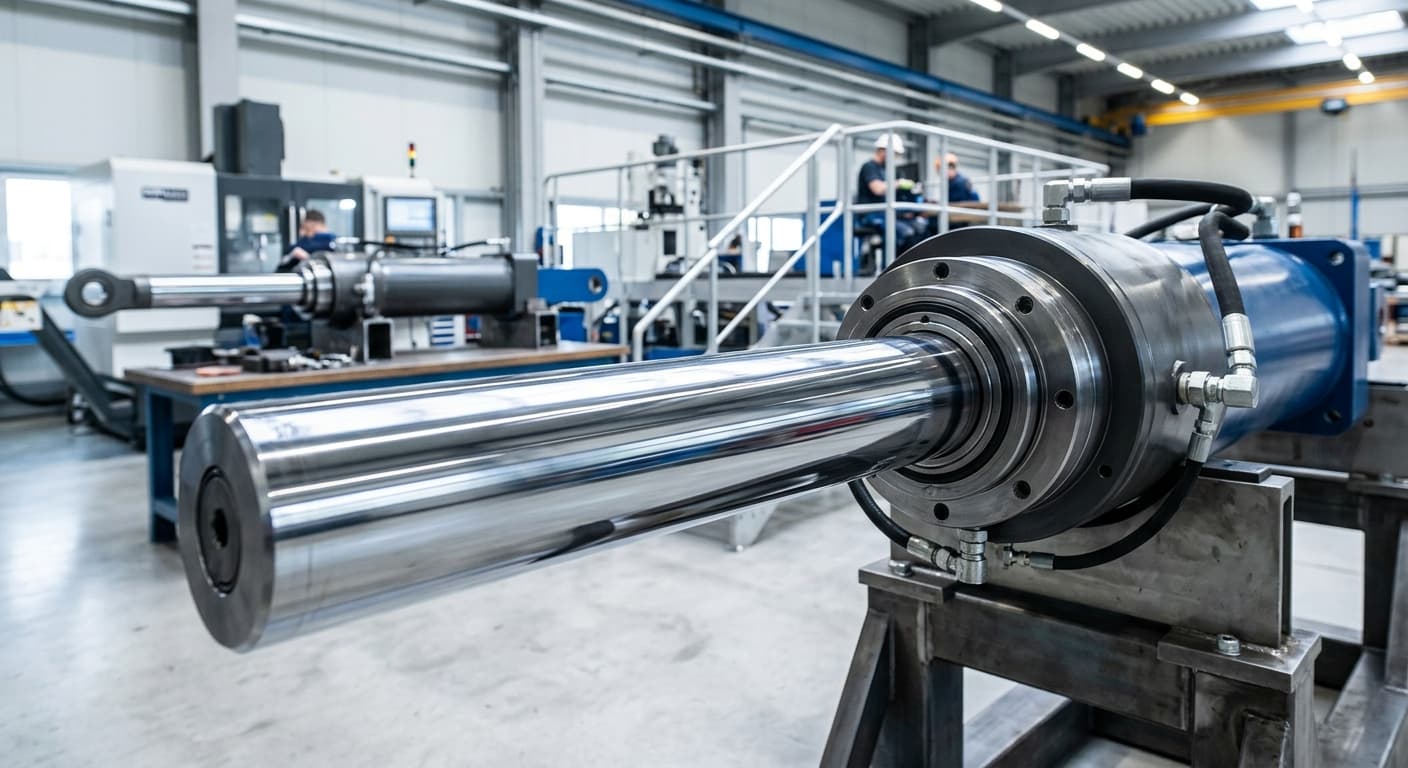

Wybór optymalnej powłoki ochronnej: Chromowanie twarde vs alternatywne technologie w hydraulice

Wprowadzenie w problematykę ochrony powierzchniowej tłoczysk

Współczesna hydraulika siłowa stawia przed komponentami maszyn wymagania, które jeszcze dekadę temu uznawane były za ekstremalne. Tłoczyska siłowników hydraulicznych, będące kluczowym elementem przenoszenia mocy, pracują w środowiskach o wysokim zapyleniu, dużej wilgotności, a często w obecności czynników korozyjnych, takich jak sól drogowa, woda morska czy substancje chemiczne w przemyśle wydobywczym.

Głównym wyzwaniem konstrukcyjnym jest zapewnienie trwałej bariery ochronnej, która połączy wysoką twardość powierzchniową z doskonałą odpornością korozyjną, zachowując przy tym odpowiednie właściwości tribologiczne niezbędne do współpracy z systemami uszczelnień. Choć na rynku pojawiają się nowe technologie, takie jak natryskiwanie cieplne HVOF czy napawanie laserowe, chromowanie twarde (techniczne) pozostaje złotym standardem, szczególnie w wydaniu oferowanym przez markę Cromax, której oficjalnym przedstawicielem jest HP-Hydraulika Siłowa.

Niniejszy artykuł analizuje, dlaczego tradycyjne, choć stale udoskonalane chromowanie galwaniczne, wciąż dominuje w przemyśle i jak wypada na tle nowoczesnych alternatyw pod kątem technicznym, ekonomicznym i eksploatacyjnym.

Specyfika i mikrostruktura powłok chromowych w technologii Cromax

Chromowanie twarde nie jest procesem jednolitym. Jakość końcowa powłoki zależy od precyzyjnej kontroli parametrów kąpieli galwanicznej, przygotowania podłoża stalowego oraz finalnej obróbki mechanicznej. W przypadku prętów Cromax, proces ten jest zoptymalizowany pod kątem uzyskania specyficznej mikrostruktury.

Rola siatki mikropęknięć

Kluczową cechą wysokiej jakości chromu twardego jest kontrolowana siatka mikropęknięć. W procesie elektrolitycznego osadzania chromu powstają naprężenia wewnętrzne, które prowadzą do tworzenia się mikroskopijnych szczelin.

Gęstość mikropęknięć: W produktach klasy premium, takich jak Cromax, gęstość ta wynosi zazwyczaj od 400 do 1000 pęknięć na centymetr liniowy.
Funkcja smarna: Mikropęknięcia te nie docierają do materiału bazowego (stali), ale pełnią rolę mikro-zbiorników dla cieczy roboczej (oleju hydraulicznego). Dzięki temu, podczas ruchu tłoczyska, film olejowy jest stabilniejszy, co drastycznie zmniejsza tarcie i zużycie uszczelnień.
Szczelność korozyjna: Dzięki nakładaniu wielowarstwowym lub precyzyjnej kontroli procesu, mikropęknięcia te są ułożone w sposób uniemożliwiający penetrację czynników korozyjnych do podłoża.

Twardość i adhezja

Powłoka chromowa charakteryzuje się twardością na poziomie 850–1100 HV (Vickersa). Jest to twardość wyższa niż w przypadku większości stali hartowanych indukcyjnie. Co istotne, wiązanie chromu z podłożem stalowym ma charakter atomowy. W przeciwieństwie do powłok nakładanych mechanicznie (np. natryskiwanie), chrom nie wykazuje tendencji do łuszczenia się pod wpływem obciążeń punktowych, o ile proces przygotowania powierzchni (szlifowanie wstępne) został wykonany zgodnie z reżimem technologicznym.

Alternatywne metody ochrony powierzchni – charakterystyka i ograniczenia

W ostatnich latach promuje się alternatywy dla chromowania, argumentując to głównie kwestiami środowiskowymi. Najpopularniejsze z nich to HVOF (High Velocity Oxy-Fuel) oraz napawanie laserowe (Laser Cladding).

HVOF (Natryskiwanie naddźwiękowe)

Technologia ta polega na natryskiwaniu proszków metali lub węglików (np. węglika wolframu) z prędkością naddźwiękową na powierzchnię tłoczyska.

Zalety: Ekstremalnie wysoka twardość (powyżej 1200 HV) i bardzo dobra odporność na ścieranie cierne.
Wady: Powłoka ta ma charakter mechaniczny, a nie metalurgiczny. Jest porowata i krucha. W przypadku uderzenia mechanicznego (częstego w budownictwie czy leśnictwie), powłoka HVOF może odpryskiwać płatami. Ponadto koszt wykonania jest od 3 do 5 razy wyższy niż w przypadku chromowania.

Napawanie laserowe (Laser Cladding)

Metoda ta polega na topieniu proszku metalicznego za pomocą wiązki lasera i stapianiu go z powierzchnią pręta.

Zalety: Pełne wiązanie metalurgiczne z podłożem, możliwość nakładania bardzo grubych warstw odpornych na korozję (np. stopy Inconel).
Wady: Wysoki wpływ ciepła na materiał rodzimy, co może powodować odkształcenia prętów o mniejszych średnicach. Proces jest wolny i wymaga bardzo zaawansowanego oprzyrządowania, co drastycznie podnosi cenę komponentu.

Azotowanie gazowe i kąpiele solne

Azotowanie utwardza warstwę wierzchnią stali poprzez dyfuzję azotu. Choć proces ten jest tani i zapewnia dobrą odporność na zużycie, jego odporność korozyjna w teście mgły solnej (NSS) jest wielokrotnie niższa niż w przypadku chromowania twardego (Cromax zapewnia standardowo 200h-500h NSS, podczas gdy zwykłe azotowanie rzadko przekracza 50-100h bez dodatkowego utleniania).

Parametry krytyczne w doborze technologii dla hydrauliki

Wybór między chromowaniem a metodami alternatywnymi powinien opierać się na chłodnej analizie parametrów technicznych. HP-Hydraulika, bazując na wieloletnim doświadczeniu w regeneracji, wskazuje na następujące aspekty:

Chropowatość powierzchni (Ra, Rz): Chromowanie twarde pozwala na uzyskanie bardzo niskich parametrów Ra (0,05-0,20 µm). Metody natryskowe wymagają bardzo pracochłonnego szlifowania diamentowego, aby zbliżyć się do tych wartości.
Odporność na uderzenia (Impact Resistance): W warunkach pracy koparki czy ładowarki, tłoczysko jest narażone na uderzenia kamieni. Chrom twardy na podłożu z hartowaniem indukcyjnym (Cromax 482) oferuje najlepszy kompromis między twardością a elastycznością.
Współczynnik tarcia: Chrom charakteryzuje się jednym z najniższych współczynników tarcia w kontakcie z elastomerami uszczelniającymi, co zapobiega zjawisku „stick-slip” (drgań przy niskich prędkościach).
Jednorodność warstwy: Proces galwaniczny zapewnia równomierne pokrycie całego elementu, podczas gdy metody natryskowe i laserowe są procesami „z linii wzroku” (line-of-sight), co utrudnia pokrywanie skomplikowanych kształtów czy podtoczeń.

Aspekty ekonomiczne i logistyczne w cyklu życia produktu (LCC)

Analizując koszt tłoczyska, nie należy patrzeć wyłącznie na cenę zakupu, ale na Total Cost of Ownership (TCO).

Koszt produkcji vs. trwałość

Chromowanie twarde oferuje obecnie najlepszy stosunek ceny do trwałości. Pręty chromowane Cromax, dzięki standaryzacji produkcji w hutach Ovako, są dostępne „od ręki” w szerokim zakresie średnic i tolerancji (f7 jest standardem). Alternatywne powłoki są zazwyczaj wykonywane pod konkretne zamówienie, co wydłuża proces produkcji maszyny o tygodnie.

Możliwość regeneracji

Jest to kluczowy argument przemawiający za technologią chromowania, w której specjalizuje się HP-Hydraulika.

Tłoczysko chromowane, które uległo porysowaniu lub korozji, można poddać procesowi regeneracji: zdarcia starej powłoki, szlifowania podwymiarowego, ponownego chromowania i polerowania do wymiaru nominalnego.
W przypadku powłok HVOF lub napawania laserowego, regeneracja jest ekstremalnie trudna i często nieopłacalna. Często wiąże się to z koniecznością wykonania nowego elementu, co w przypadku dużych maszyn generuje ogromne koszty przestoje.

Efektywność energetyczna

Niski współczynnik tarcia powłok chromowych przekłada się na niższe zużycie energii przez pompy hydrauliczne. W skali roku, w dużych systemach przemysłowych, różnica w oporach ruchu między chromem a chropowatymi powłokami alternatywnymi może generować wymierne oszczędności paliwa lub energii elektrycznej.

Wyzwania środowiskowe i przyszłość technologii chromowania

Branża galwaniczna stoi przed wyzwaniami związanymi z regulacjami REACH dotyczącymi stosowania kwasu chromowego (chrom sześciowartościowy). Warto jednak zaznaczyć, że nowoczesne zakłady, takie jak te produkujące pręty Cromax, pracują w obiegach zamkniętych.

Bezpieczeństwo procesu: Chrom sześciowartościowy jest wykorzystywany w procesie produkcyjnym, ale gotowa powłoka na pręcie to chrom metaliczny (zerowartościowy), który jest całkowicie bezpieczny, nietoksyczny i dopuszczony do kontaktu z żywnością czy w medycynie.
Innowacje w kąpielach: Trwają prace nad upowszechnieniem chromu trójwartościowego w chromowaniu twardym. Choć proces ten jest trudniejszy w stabilizacji przy grubych warstwach, HP-Hydraulika monitoruje te trendy, aby zapewniać wsparcie techniczne zgodne z najnowszymi normami ochrony środowiska.
Odpowiedzialność producenta: Wybór produktów od certyfikowanych dostawców (jak Ovako) gwarantuje, że proces chromowania odbył się z poszanowaniem najwyższych standardów ekologicznych, co jest coraz częstszym wymogiem w przetargach i kontraktach międzynarodowych.

Podsumowanie

Chromowanie twarde pozostaje bezkonkurencyjną technologią w większości zastosowań hydrauliki siłowej. Połączenie twardości, doskonałych właściwości smarnych dzięki siatce mikropęknięć oraz relatywnie niskich kosztów wytwarzania i regeneracji sprawia, że alternatywy takie jak HVOF czy napawanie laserowe pozostają rozwiązaniami niszowymi, stosowanymi głównie w specyficznych, ekstremalnie agresywnych środowiskach (np. wydobycie ropy na dnie oceanów).

Firma HP-Hydraulika Siłowa, jako oficjalny przedstawiciel marki Cromax, dostarcza produkty, które są efektem dekad optymalizacji procesu galwanicznego. Dzięki temu klienci otrzymują komponenty o przewidywalnej trwałości, które w razie uszkodzenia mogą zostać profesjonalnie zregenerowane, co stanowi fundament zrównoważonej i ekonomicznej eksploatacji maszyn.

Wybierając technologię ochrony powierzchni, należy zawsze brać pod uwagę specyfikę pracy urządzenia. W 95% przypadków standardowa, ale wysokojakościowa powłoka chromowa Cromax będzie wyborem optymalnym, zapewniającym najdłuższy czas bezawaryjnej pracy systemu hydraulicznego przy zachowaniu racjonalnych kosztów operacyjnych.
