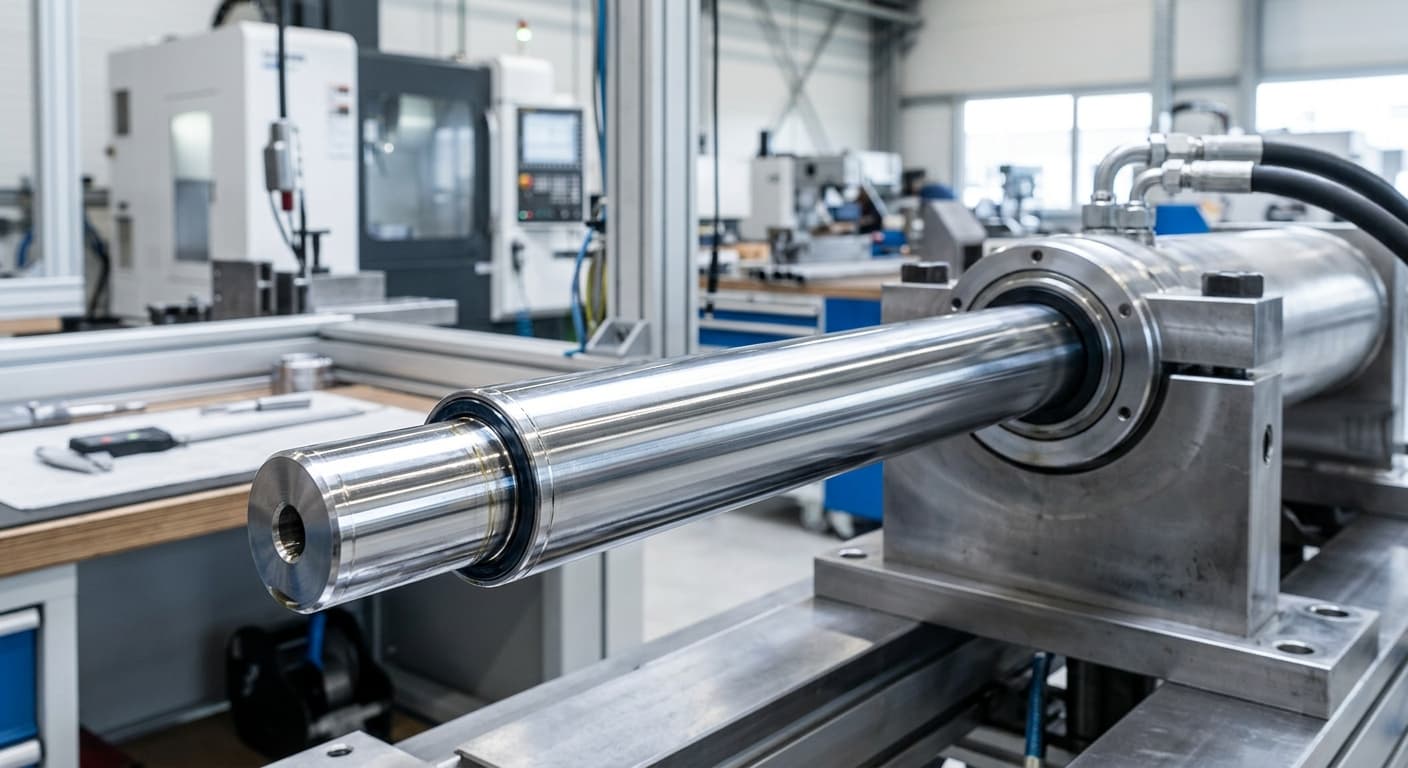

Wpływ topografii powierzchni tłoczysk na retencję filmu olejowego i trwałość uszczelnień

Wprowadzenie

W nowoczesnych układach hydrauliki siłowej tłoczysko pełni rolę nie tylko elementu przenoszącego siłę mechaniczną, ale przede wszystkim stanowi dynamiczną barierę pomiędzy medium roboczym a środowiskiem zewnętrznym. Skuteczność tej bariery zależy w dużej mierze od jakości powłoki chromowej, jednak wbrew powszechnemu przekonaniu, idealnie gładka powierzchnia nie zawsze jest rozwiązaniem optymalnym. Kluczowym aspektem projektowym i eksploatacyjnym, który decyduje o bezawaryjności układu, jest precyzyjnie zdefiniowana topografia powierzchni oraz struktura mikrospękań powłoki chromowej.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dostarcza pręty chromowane Cromax, które są projektowane z uwzględnieniem najbardziej rygorystycznych wymagań tribologicznych. Zrozumienie mechanizmów zachodzących na styku powłoki chromowej i uszczelnienia polimerowego pozwala na znaczące wydłużenie okresów międzyremontowych maszyn budowlanych, górniczych i przemysłowych. W niniejszym artykule poddamy analizie technicznej parametry chropowatości, strukturę sieci mikrospękań oraz ich wpływ na formowanie stabilnego filmu olejowego.

Mikrostruktura twardej powłoki chromowej i sieć mikrospękań

Proces osadzania galwanicznego chromu twardego prowadzi do powstania specyficznej struktury krystalicznej, która charakteryzuje się wysoką twardością (zazwyczaj powyżej 800-1000 HV) oraz występowaniem naturalnych naprężeń wewnętrznych. W wyniku tych naprężeń w powłoce formuje się gęsta sieć mikrospękań.

Mechanizm powstawania i znaczenie mikrospękań

Mikrospękania nie powinny być postrzegane jako wada materiałowa, lecz jako kontrolowana cecha technologiczna, o ile ich gęstość i głębokość mieszczą się w określonych normach. W przypadku produktów klasy Cromax gęstość ta jest ściśle monitorowana.

Retencja oleju: Mikrospękania działają jak mikroskopijne zbiorniki dla medium smarującego. Dzięki zjawiskom kapilarnym olej jest zatrzymywany w strukturze powłoki, co zapobiega pracy uszczelnienia na sucho.
Rozkład nacisków: Sieć spękań pozwala na minimalną relaksację naprężeń, co może zapobiegać odpryskiwaniu powłoki pod wpływem punktowych obciążeń mechanicznych.
Standardy jakościowe: Wysokiej jakości powłoka chromowa powinna posiadać od 400 do 1000 mikrospękań na centymetr bieżący przekroju. Zbyt niska gęstość sprzyja głębokim pęknięciom sięgającym do materiału bazowego, co drastycznie obniża odporność korozyjną.

Wpływ procesu szlifowania i polerowania

Finalna tekstura powierzchni jest wynikiem wieloetapowej obróbki mechanicznej. Przed chromowaniem pręty stalowe są szlifowane bezkłowo, a po nałożeniu warstwy chromu poddawane procesowi polerowania (superfinish). Celem nie jest jedynie uzyskanie niskiego parametru Ra, ale wykreowanie profilu powierzchni, który będzie współpracował z elastomerem uszczelnienia w sposób przewidywalny.

Parametry chropowatości a hydrodynamika uszczelnienia

Tradycyjne podejście do kontroli jakości powierzchni opiera się głównie na parametrze Ra (średnie arytmetyczne odchylenie profilu). Jednak w inżynierii hydraulicznej parametr ten jest niewystarczający do pełnego opisania charakterystyki pracy tłoczyska.

Poza parametrem Ra: Znaczenie Rz, Rmax i parametrów krzywej nośnej

Aby w pełni zrozumieć, jak powierzchnia tłoczyska wpływa na wycieki i tarcie, należy przeanalizować parametry opisujące wierzchołki i doliny profilu:

Rz (średnia wysokość profilu): Określa dystans między najwyższymi a najniższymi punktami. Jest kluczowy dla określenia grubości filmu olejowego potrzebnego do odseparowania wierzchołków metalu od uszczelnienia.
Rpk (zredukowana wysokość wierzchołków): Opisuje część profilu, która ulegnie najszybszemu dotarciu. Zbyt wysokie Rpk powoduje nadmierne ścieranie wargi uszczelniającej w początkowej fazie eksploatacji.
Rvk (zredukowana głębokość dolin): Określa zdolność powierzchni do zatrzymywania oleju. Wysoka wartość Rvk przy umiarkowanym Ra jest pożądana, ponieważ zapewnia smarowanie nawet w warunkach wysokich nacisków.
Mr1 i Mr2 (udziały materiałowe): Definiują, jaka część powierzchni bierze udział w przenoszeniu obciążeń, co ma bezpośrednie przełożenie na tarcie graniczne.

Zjawisko „pumping effect” w siłownikach hydraulicznych

Uszczelnienia tłoczyskowe działają w cyklu dwustronnym. Podczas wysuwu tłoczyska, cienka warstwa oleju przylega do powierzchni chromowanej i zostaje wyniesiona na zewnątrz. Podczas suwu powrotnego, warga uszczelniająca powinna „zgarnąć” ten olej z powrotem do komory siłownika. Jeśli topografia powierzchni jest niewłaściwa (np. zbyt głębokie rysy wzdłużne lub niewłaściwa wartość Rvk), olej pozostaje na tłoczysku, co jest interpretowane jako wyciek zewnętrzny. Produkty Cromax, dzięki precyzyjnemu polerowaniu krzyżowemu, optymalizują ten proces, minimalizując straty medium.

Interakcja powierzchni chromowanej z materiałami uszczelniającymi

Wybór materiału uszczelnienia (NBR, Poliuretan, PTFE) musi być skorelowany z jakością powierzchni tłoczyska. Każdy z tych materiałów reaguje inaczej na chropowatość chromu.

Elastomery (NBR, FKM)

Elastomery są wysoce elastyczne i dobrze dopasowują się do mikronierówności. Jednak przy zbyt gładkiej powierzchni (Ra < 0,1 μm) dochodzi do zjawiska adhezji, co drastycznie zwiększa współczynnik tarcia statycznego (tzw. „stick-slip”). Prowadzi to do drgań układu i przyspieszonego zmęczenia materiału uszczelnienia.

Poliuretany (TPU)

Poliuretany charakteryzują się wysoką odpornością na ścieranie, ale są wrażliwe na wysoką temperaturę generowaną przez tarcie. Optymalna topografia powierzchni tłoczysk Cromax pozwala na utrzymanie stałej temperatury pracy uszczelnienia poprzez efektywne odprowadzanie ciepła przez film olejowy.

PTFE (Teflon)

Uszczelnienia na bazie PTFE wymagają specyficznej tekstury powierzchni do wytworzenia tzw. warstwy transferowej. Cząsteczki PTFE osadzają się w dolinach profilu chromu, co po okresie docierania skutkuje ekstremalnie niskim współczynnikiem tarcia. W tym przypadku kluczowa jest powtarzalność parametrów powierzchniowych na całej długości pręta, co HP-Hydraulika gwarantuje poprzez dystrybucję certyfikowanych materiałów Ovako.

Wyzwania eksploatacyjne i diagnostyka uszkodzeń powierzchni

Nawet najwyższej jakości pręty chromowane mogą ulec degradacji w wyniku błędów montażowych lub zanieczyszczenia medium hydraulicznego. Monitoring stanu powierzchni tłoczyska jest kluczowy dla prewencyjnego utrzymania ruchu.

Typowe problemy topograficzne spotykane w praktyce serwisowej

Rysy wzdłużne: Powstają najczęściej w wyniku przedostania się zanieczyszczeń stałych pod wargę uszczelniającą. Stanowią one kanały, przez które olej wydostaje się pod ciśnieniem, omijając uszczelnienie.
Wypolerowanie powierzchni (Glazing): W wyniku długotrwałej pracy w czystym środowisku, wierzchołki profilu mogą zostać nadmiernie wygładzone. Powoduje to zanik zdolności do retencji oleju i gwałtowny wzrost tarcia.
Pitting korozyjny: Choć chrom jest odporny na korozję, uszkodzenia mechaniczne mogą odsłonić stal bazową. W HP-Hydraulika zaleca się stosowanie prętów o podwyższonej odporności korozyjnej (np. Cromax 482) w środowiskach agresywnych, gdzie grubość powłoki i jej szczelność są priorytetem.

Metody diagnostyczne stosowane przez HP-Hydraulika

W ramach wsparcia technicznego firma oferuje ekspertyzy oparte na nowoczesnych metodach pomiarowych:

Profilometria stykowa: Pozwala na precyzyjne wyznaczenie wszystkich parametrów chropowatości (Ra, Rz, Rk).
Analiza mikroskopowa: Umożliwia ocenę gęstości mikrospękań i identyfikację przyczyn uszkodzeń powłoki.
Pomiary grubości warstwy metodą indukcyjną: Zapewniają kontrolę nad równomiernością osadzonego chromu.

Praktyczne wskazówki dotyczące doboru i konserwacji

Dobór odpowiedniego tłoczyska powinien być procesem wielokryterialnym, uwzględniającym specyfikę aplikacji.

Wybór standardu wykończenia

Aplikacje standardowe (budownictwo): Ra w zakresie 0,15 - 0,25 μm zapewnia najlepszy kompromis między szczelnością a żywotnością uszczelnień.
Aplikacje wysokociśnieniowe i precyzyjne: Wymagają węższych tolerancji chropowatości i kontroli parametrów Rpk/Rvk.
Przemysł morski i górnictwo: Tutaj kluczowe znaczenie ma nie tylko topografia, ale i synergia między stalą bazową a powłoką, co oferują specjalistyczne gatunki prętów Cromax.

Rola czystości medium

Żadna technologia chromowania nie uchroni siłownika przed awarią, jeśli olej hydrauliczny jest zanieczyszczony. Cząstki stałe działają jak ścierniwo, zmieniając zaprojektowaną topografię powierzchni w sposób niekontrolowany. HP-Hydraulika zawsze kładzie nacisk na stosowanie odpowiednich systemów filtracji oraz regularną wymianę uszczelnień zgarniających.

Podsumowanie

Topografia powierzchni tłoczyska chromowanego to skomplikowany układ parametrów, który bezpośrednio determinuje wydajność i bezawaryjność systemów hydraulicznych. Kluczem do sukcesu nie jest uzyskanie powierzchni o najniższej możliwej chropowatości, lecz stworzenie struktury zdolnej do utrzymania stabilnego filmu olejowego przy jednoczesnym zminimalizowaniu tarcia i zużycia uszczelnień.

Wykorzystanie prętów chromowanych Cromax, oferowanych przez HP-Hydraulika Siłowa i Mechanika Maszyn s.c., daje pewność, że każdy milimetr powierzchni został przygotowany zgodnie z najwyższymi standardami metalurgicznymi i galwanicznymi. Dzięki wsparciu technicznemu i dostępowi do zaawansowanych materiałów Ovako, użytkownicy maszyn mogą nie tylko optymalizować koszty eksploatacji, ale również znacząco podnieść bezpieczeństwo i niezawodność swoich układów hydraulicznych. Wiedza o tym, jak mikroskopijne cechy powierzchni wpływają na wielkoskalowe procesy mechaniczne, stanowi fundament nowoczesnego serwisu i produkcji siłowników.
