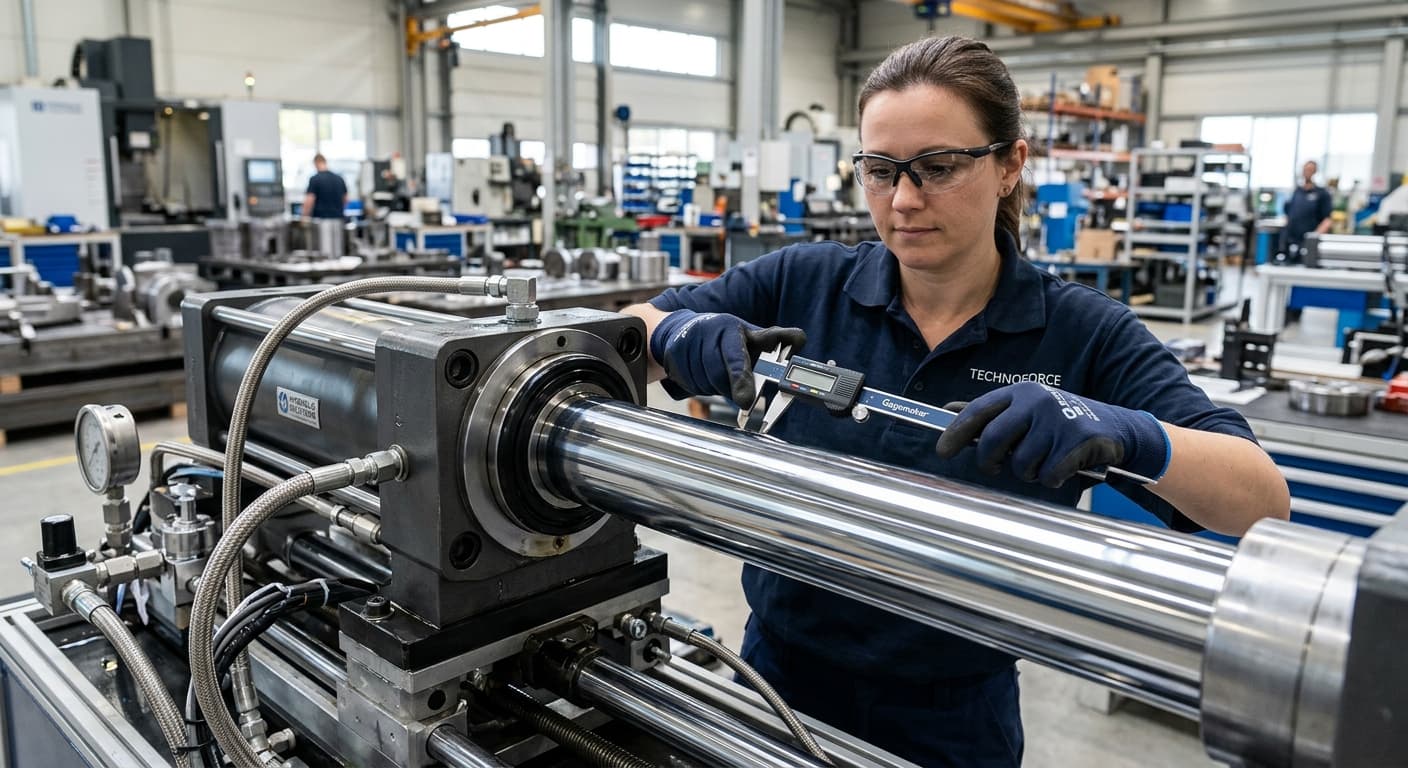

Tribologia tłoczysk chromowanych: Wpływ powłoki na układ uszczelnień

Wprowadzenie do trybologii układu tłoczysko-uszczelnienie

W nowoczesnej hydraulice siłowej, gdzie ciśnienia robocze przekraczają często 400 barów, a prędkości posuwu stają się coraz większe, kluczowym zagadnieniem staje się trybologia węzła uszczelniającego. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako autoryzowany przedstawiciel marki Ovako i producent prętów Cromax, od lat analizuje wpływ jakości powłoki chromowej na całkowitą sprawność systemów hydraulicznych.

Relacja między powierzchnią tłoczyska a uszczelnieniem technicznym jest jednym z najbardziej złożonych zagadnień inżynieryjnych w budowie maszyn. Tłoczysko nie jest jedynie elementem przenoszącym siłę; pełni ono rolę bieżni dla uszczelnień, które muszą zachować szczelność zarówno w spoczynku (szczelność statyczna), jak i podczas ruchu (szczelność dynamiczna). Odpowiednie zrozumienie mechanizmów zachodzących na styku chromu i elastomeru pozwala nie tylko wydłużyć czas bezawaryjnej pracy maszyny, ale również znacząco zredukować koszty operacyjne związane z przestojami i serwisem.

Charakterystyka powłok chromowych w aspekcie współpracy z elastomerami

Chromowanie twarde (techniczne) jest procesem elektrochemicznym, w wyniku którego na powierzchni stalowego pręta osadzana jest warstwa czystego chromu. Z punktu widzenia trybologii, kluczowe są trzy cechy tej powłoki: twardość, morfologia powierzchni oraz obecność mikropęknięć.

Twardość i odporność na zużycie ścierne

Powłoki chromowe oferowane przez HP-Hydraulika charakteryzują się twardością na poziomie 850–1100 HV (Vickersa). Tak wysoka twardość jest niezbędna, aby zabezpieczyć powierzchnię przed zarysowaniami mechanicznymi wywołanymi przez zanieczyszczenia stałe obecne w środowisku pracy (pył kopalniany, drobiny piasku w budownictwie). Każde zarysowanie na tłoczysku działa jak miniaturowe ostrze, które przy każdym cyklu pracy degraduje wargę uszczelniającą, prowadząc do nieuchronnego wycieku.

Sieć mikropęknięć i jej rola w smarowaniu

Jedną z najbardziej unikalnych cech wysokiej jakości chromowania twardego jest struktura mikropęknięć (ang. micro-crack pattern). W procesie galwanicznym, na skutek naprężeń wewnętrznych, w powłoce powstaje gęsta sieć drobnych pęknięć, niewidocznych gołym okiem. W produktach klasy Cromax, liczba mikropęknięć wynosi zazwyczaj od 400 do 1000 na centymetr bieżący.

Zastosowanie sieci mikropęknięć w praktyce:

Retencja oleju: Pęknięcia te działają jak mikroskopijne zbiorniki na medium hydrauliczne. Podczas ruchu tłoczyska, olej jest transportowany pod wargę uszczelniającą, co zapewnia smarowanie hydrodynamiczne.
Redukcja tarcia: Stała obecność filmu olejowego minimalizuje tarcie suche, co zapobiega przegrzewaniu się uszczelnień.
Zapobieganie zjawisku stick-slip: Dzięki lepszemu smarowaniu ruch tłoka jest płynny, co ma krytyczne znaczenie w precyzyjnych układach sterowania.

Parametry chropowatości powierzchni a trwałość uszczelnień

Częstym błędem w specyfikowaniu prętów chromowanych jest ograniczanie się jedynie do parametru Ra (średnie arytmetyczne odchylenie profilu). Współczesna metrologia powierzchni wskazuje, że dla optymalnej współpracy z uszczelnieniami typu U (np. z poliuretanu czy PTFE), konieczna jest analiza szerszego spektrum parametrów.

Dlaczego parametr Ra to za mało?

Parametr Ra informuje nas o ogólnej gładkości, ale nie mówi nic o kształcie nierówności. Dwie powierzchnie o tym samym Ra mogą mieć zupełnie inne właściwości trybologiczne – jedna może składać się z łagodnych wzniesień, a druga z ostrych szczytów. Te drugie, mimo niskiego Ra, błyskawicznie zniszczą uszczelnienie.

Kluczowe parametry profilu chropowatości w technologii Cromax:

Rz (Wysokość chropowatości): Określa dystans między najwyższym szczytem a najniższą doliną. Zbyt wysokie Rz powoduje mechaniczne nacinanie uszczelnienia.
Rmax (Maksymalna wysokość profilu): Parametr krytyczny dla wyeliminowania pojedynczych, głębokich wad, które mogłyby stać się zarzewiem nieszczelności.
Rpk (Zredukowana wysokość wzniesień): Odpowiada za fazę docierania. Niskie wartości Rpk oznaczają, że powierzchnia jest już wstępnie "wygładzona" i nie spowoduje gwałtownego zużycia uszczelnienia na początku eksploatacji.
Rvk (Zredukowana głębokość dolin): Określa zdolność powierzchni do utrzymywania oleju. Wysokie Rvk jest pożądane dla zapewnienia długotrwałego smarowania.

Procesy wykończeniowe: Szlifowanie i superfinisz

Aby osiągnąć idealne parametry powierzchni, pręty w HP-Hydraulika poddawane są wieloetapowej obróbce mechanicznej. Kluczowym etapem jest szlifowanie bezkłowe, po którym następuje polerowanie (superfinishing). Ten ostatni proces usuwa ostre wierzchołki powstałe podczas szlifowania, pozostawiając strukturę typu "plateau". Taka topografia jest najbardziej przyjazna dla współczesnych materiałów uszczelniających, takich jak NBR, FKM (Viton) czy UHMW-PE.

Materiał bazowy: Fundament trwałości powłoki

Nawet najlepsza powłoka chromowa nie spełni swojej roli, jeśli podłoże stalowe nie będzie posiadało odpowiednich właściwości. Jako przedstawiciel Ovako, firma HP-Hydraulika kładzie ogromny nacisk na czystość metalurgiczną stali używanej do produkcji prętów Cromax.

Gatunki stali i ich wpływ na proces

Stale stosowane jako baza (np. 20MnV6, 42CrMo4) muszą charakteryzować się stabilnością wymiarową i kontrolowanym składem chemicznym. Zawartość wtrąceń niemetalicznych musi być minimalna, ponieważ każde zanieczyszczenie na powierzchni stali staje się punktem zapalnym dla korozji podpowłokowej lub miejscem, w którym powłoka chromowa traci ciągłość.

Zalety stosowania prętów Cromax w kontekście bazy materiałowej:

Jednorodność struktury: Zapewnia równomierny przyrost warstwy chromu podczas procesu galwanizacji.
Kontrolowana obróbka cieplna: Pręty hartowane indukcyjnie oferują dodatkową odporność na uszkodzenia uderzeniowe (wgnioty), co chroni kruchą warstwę chromu przed pękaniem pod wpływem obciążeń punktowych.
Tolerancja wymiarowa: Standardem dla prętów tłoczyskowych jest tolerancja f7, co zapewnia idealne pasowanie w dławnicy siłownika.

Interakcje chemiczne i wpływ środowiska pracy

Trwałość układu tłoczysko-uszczelnienie zależy również od środowiska chemicznego. Choć chrom twardy jest wysoce odporny na większość mediów hydraulicznych, pewne czynniki mogą przyspieszać degradację węzła trybologicznego.

Kompatybilność z płynami hydraulicznymi

Powłoki chromowe są odporne na standardowe oleje mineralne (HL, HLP, HVLP), ale w przypadku stosowania cieczy trudnopalnych (HFA, HFB, HFC) lub biodegradowalnych (HETG, HEES), należy zwrócić szczególną uwagę na szczelność powłoki. W HP-Hydraulika oferujemy doradztwo w zakresie doboru prętów o podwyższonej odporności korozyjnej (np. Cromax C z dodatkową warstwą niklu lub optymalizacją procesu chromowania), które są niezbędne w środowiskach agresywnych chemicznie.

Problemy z kawitacją i aeracją oleju

Niewłaściwa konstrukcja układu hydraulicznego może prowadzić do porywania pęcherzyków powietrza przez olej. Podczas gwałtownych zmian ciśnienia przy powierzchni tłoczyska, pęcherzyki te mogą implodować (zjawisko kawitacji), co prowadzi do mikro-erozji powłoki chromowej. Uszkodzona w ten sposób powierzchnia staje się szorstka, co w krótkim czasie skutkuje zniszczeniem wargi uszczelniającej.

Diagnostyka i zapobieganie awariom tłoczysk

Regularna kontrola stanu powierzchni tłoczyska jest najprostszym sposobem na uniknięcie kosztownych awarii całego systemu hydraulicznego. Serwis HP-Hydraulika zaleca zwrócenie szczególnej uwagi na następujące symptomy:

Zmiana barwy powłoki: Może świadczyć o przegrzaniu węzła trybologicznego na skutek braku smarowania lub nadmiernego tarcia.
Pojawienie się wzdłużnych rys: Świadczy o obecności zanieczyszczeń w oleju lub uszkodzeniu zgarniacza w dławnicy.
Matowienie powierzchni: Często jest wynikiem agresywnego oddziaływania chemicznego lub zużycia ściernego przez bardzo drobne pyły.
"Pocenie się" siłownika: Pierwszy sygnał, że mikrostruktura powierzchni przestała efektywnie współpracować z uszczelnieniem.

Metody regeneracji oferowane przez HP-Hydraulika

W przypadku stwierdzenia uszkodzeń, firma oferuje kompleksową regenerację, która obejmuje:

Szlifowanie naprawcze (usunięcie uszkodzonej warstwy),
Ponowne chromowanie twarde do wymiaru nominalnego,
Końcowe polerowanie do uzyskania wymaganych parametrów Rz i Ra.

Regeneracja jest rozwiązaniem ekonomicznie uzasadnionym, szczególnie w przypadku dużych siłowników maszyn budowlanych i górniczych, gdzie koszt nowego podzespołu jest bardzo wysoki.

Podsumowanie i wnioski techniczne

Synergia między technologią chromowania a systemami uszczelnień jest fundamentem niezawodności współczesnej hydrauliki siłowej. Wybór prętów Cromax oraz korzystanie z wiedzy technicznej specjalistów HP-Hydraulika pozwala na optymalizację pracy siłowników w najbardziej wymagających warunkach.

Kluczowe wnioski dla projektantów i użytkowników:

Jakość powierzchni to nie tylko parametr Ra: Dla trwałości uszczelnień kluczowa jest pełna analiza topografii powierzchni, w tym parametrów Rk.
Sieć mikropęknięć jest sprzymierzeńcem: Kontrolowana porowatość powłoki chromowej zapewnia niezbędne smarowanie pod wargą uszczelnienia.
Czystość bazy stalowej determinuje jakość chromu: Stosowanie sprawdzonych dostawców takich jak Ovako minimalizuje ryzyko wad ukrytych i korozji.
Profilaktyka i regeneracja: Regularna kontrola stanu tłoczysk pozwala na szybką reakcję i regenerację elementów, zanim dojdzie do nieodwracalnego uszkodzenia gładzi cylindra lub pompy hydraulicznej.

Inwestycja w wysokiej jakości pręty chromowane oraz precyzyjną obróbkę wykończeniową zwraca się wielokrotnie w postaci wydłużonych okresów międzyremontowych i wyższej sprawności energetycznej maszyn. HP-Hydraulika Siłowa i Mechanika Maszyn s.c. pozostaje partnerem wspierającym przemysł w dostarczaniu rozwiązań, które łączą najwyższą metalurgię stali Cromax z profesjonalnym wykonawstwem galwanicznym i mechanicznym.
