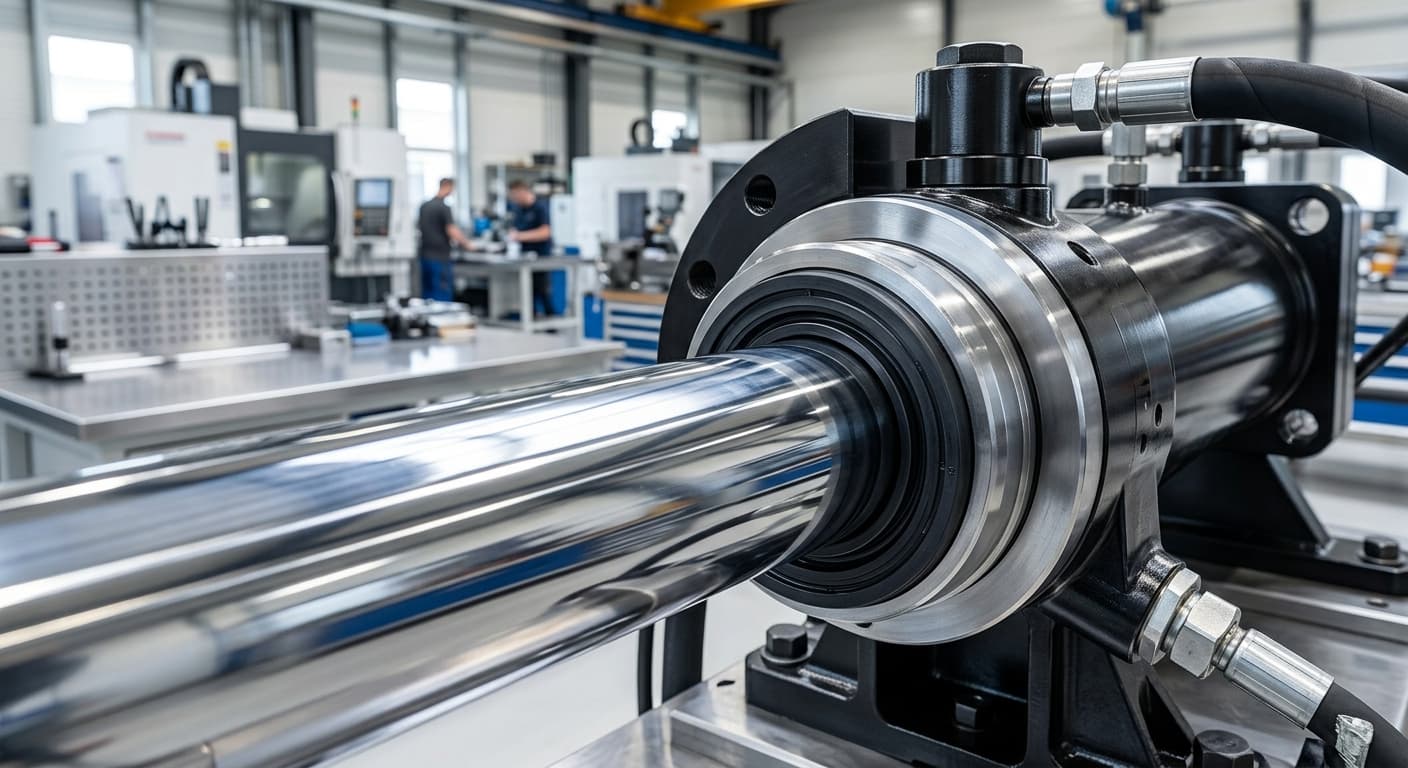

Tribologia powierzchni chromowanych: Klucz do trwałości uszczelnień

Wprowadzenie do zagadnienia tribologii w hydraulice siłowej

Efektywność i niezawodność systemów hydraulicznych w dużej mierze zależy od jakości współpracy między tłoczyskiem a układem uszczelniającym. Choć powłoka chromowa jest powszechnie ceniona za swoją twardość i odporność na korozję, jej rola wykracza daleko poza samą barierę ochronną. W inżynierii maszyn, gdzie precyzja i trwałość są kluczowe, kluczowym zagadnieniem staje się tribologia – nauka o procesach zachodzących w ruchomym styku ciał stałych, obejmująca tarcie, zużycie i smarowanie.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako autoryzowany przedstawiciel marki Ovako i ekspert w dziedzinie chromowania twardego, dostarcza komponenty, w których parametry powierzchniowe są ściśle zdefiniowane pod kątem optymalizacji tych zjawisk. Pręty typu Cromax charakteryzują się specyficzną mikrostrukturą, która bezpośrednio wpływa na żywotność uszczelnień polimerowych i elastomerowych. W niniejszym artykule przeanalizujemy, w jaki sposób charakterystyka powierzchni chromowanej determinuje parametry pracy nowoczesnych siłowników.

Mikrostruktura powłoki chromowej i sieć mikropęknięć

Jedną z najbardziej unikalnych cech twardego chromowania galwanicznego jest powstawanie naturalnej sieci mikropęknięć podczas procesu osadzania metalu. Zjawisko to wynika z naprężeń wewnętrznych, które pojawiają się w miarę wzrostu grubości warstwy chromu.

Rola mikropęknięć w gospodarce środkiem smarnym

Wbrew intuicji, idealnie gładka, monolityczna powierzchnia nie byłaby optymalna dla pracy siłownika hydraulicznego. Sieć mikropęknięć pełni bowiem funkcję mikroskopijnych zbiorników na olej hydrauliczny. Podczas suwu pracy, niewielkie ilości medium smarnego są zatrzymywane w tych szczelinach, co zapewnia:

1. Ciągłość filmu olejowego: Nawet przy niskich prędkościach posuwu i wysokich obciążeniach bocznych, olej zgromadzony w strukturze powłoki zapobiega tarciu suchemu.
2. Redukcję tarcia statycznego: Dzięki obecności filmu olejowego, siła potrzebna do zainicjowania ruchu tłoczyska (tzw. tarcie statyczne) jest znacznie niższa.
3. Chłodzenie strefy styku: Cyrkulacja oleju w mikroszczelinach pomaga odprowadzać ciepło generowane przez tarcie wargi uszczelnienia o powierzchnię tłoczyska.

Parametry gęstości mikropęknięć

Dla wysokiej jakości prętów chromowanych, takich jak produkty Cromax, gęstość mikropęknięć jest ściśle kontrolowana. Zazwyczaj mieści się ona w przedziale od 400 do 1000 pęknięć na centymetr bieżący. Zbyt niska gęstość może prowadzić do niedostatecznego smarowania, natomiast zbyt wysoka – przy jednoczesnej dużej głębokości szczelin – mogłaby osłabić odporność korozyjną powłoki, umożliwiając penetrację agresywnych czynników do materiału bazowego.

Zaawansowana topografia powierzchni: Więcej niż parametr Ra

W specyfikacjach technicznych najczęściej spotykamy parametr Ra (średnie arytmetyczne odchylenie profilu chropowatości). Choć jest on istotny, w nowoczesnej tribologii uważa się go za niewystarczający do pełnego opisania charakterystyki współpracy z uszczelnieniem. HP-Hydraulika kładzie nacisk na bardziej szczegółowe parametry topograficzne, które decydują o tym, czy powierzchnia będzie „agresywna” dla wargi uszczelniającej.

Kluczowe parametry chropowatości w hydraulice

Podczas doboru prętów chromowanych oraz w procesie ich końcowej obróbki (szlifowania i polerowania), należy zwracać uwagę na:

• Rz (maksymalna wysokość profilu): Określa dystans między najwyższym szczytem a najniższą doliną. Zbyt wysoka wartość Rz może prowadzić do mechanicznego wycierania (skrawania) materiału uszczelki.
• Rmax: Największa jednostkowa wysokość profilu w obrębie odcinka pomiarowego. Pojedyncze, wysokie „piki” są główną przyczyną przedwczesnych wycieków.
• Rk (głębokość chropowatości rdzenia): Odpowiada za nośność powierzchni po dotarciu się elementów.
• Rpk (zredukowana wysokość wzniesień): Część profilu, która ulegnie najszybszemu zużyciu podczas wstępnej eksploatacji. Im mniejsza wartość Rpk, tym krótszy okres „docierania” i mniejsze ryzyko uszkodzenia nowej uszczelki.
• Rvk (zredukowana głębokość dołów): Kluczowy parametr określający zdolność powierzchni do zatrzymywania cieczy smarującej.

Wykończenie powierzchni a trwałość uszczelnień

Optymalna powierzchnia tłoczyska nie powinna być ani zbyt gładka (ryzyko zerwania filmu olejowego i zjawiska stick-slip), ani zbyt szorstka (ryzyko ściernego zużycia uszczelki). Standardem dla prętów Cromax jest Ra w zakresie 0,10–0,25 µm. Takie wykończenie zapewnia idealny kompromis pomiędzy niskim tarciem a zdolnością do utrzymania filmu olejowego.

Dynamika współpracy z materiałami uszczelniającymi

Uszczelnienia siłowników hydraulicznych wykonuje się z różnorodnych materiałów, takich jak nitryl (NBR), poliuretan (PU) czy politetrafluoroetylen (PTFE). Każdy z nich inaczej reaguje na teksturę powłoki chromowej.

Zjawisko stick-slip i jego eliminacja

Stick-slip (drgania cierne) to zjawisko przerywanego ruchu, które występuje przy małych prędkościach. Powoduje ono hałas, wibracje i przyspieszone zużycie mechaniczne. Dzięki precyzyjnemu polerowaniu prętów chromowanych oferowanych przez HP-Hydraulika, możliwe jest zminimalizowanie różnicy między współczynnikiem tarcia statycznego i kinetycznego. Jest to szczególnie istotne w siłownikach sterujących, gdzie wymagana jest wysoka płynność ruchu.

Interakcja chemiczna i adhezja

Chrom twardy charakteryzuje się niską energią powierzchniową, co oznacza, że materiały uszczelniające mają mniejszą tendencję do „przyklejania się” do tłoczyska podczas długich postojów pod obciążeniem. Ma to kluczowe znaczenie w maszynach sezonowych (np. w rolnictwie) lub w systemach bezpieczeństwa, które muszą zadziałać natychmiast po długim okresie bezczynności.

Mechanizmy zużycia uszczelnień

Współpraca tłoczyska z uszczelnieniem może prowadzić do kilku typów zużycia:

1. Zużycie ścierne: Powodowane przez zbyt wysoką chropowatość powierzchni lub zanieczyszczenia w oleju.
2. Zużycie adhezyjne: Przenoszenie materiału uszczelki na powierzchnię metalu, co zmienia parametry tarcia.
3. Zużycie zmęczeniowe: Wynikające z cyklicznych odkształceń wargi uszczelniającej na nierównościach powierzchni.

Wytyczne techniczne dla projektantów i serwisantów

Wykorzystanie wysokiej jakości materiałów, takich jak pręty Cromax, to tylko połowa sukcesu. Równie ważna jest poprawna obróbka i montaż, o czym przypominają specjaliści z HP-Hydraulika.

Obróbka mechaniczna prętów chromowanych

Podczas cięcia i obróbki końców tłoczysk należy zachować szczególną ostrożność, aby nie uszkodzić powłoki w strefie pracy uszczelnienia. Zaleca się:

• Stosowanie miękkich nakładek na imadła i uchwyty tokarskie.
• Zabezpieczenie powierzchni chromowanej folią lub taśmą ochronną podczas transportu wewnątrz warsztatu.
• Stosowanie odpowiednich chłodziw podczas szlifowania, aby uniknąć „przypaleń” chromu, które zmieniają jego strukturę krystaliczną i twardość.

Montaż i pierwsze uruchomienie

Błędy montażowe są przyczyną ponad 30% przedwczesnych awarii układów hydraulicznych. Kluczowe kroki obejmują:

1. Dokładne oczyszczenie tłoczyska z resztek środków konserwujących i pyłu warsztatowego.
2. Sprawdzenie, czy krawędzie fazowania na końcach pręta są gładkie i nie uszkodzą uszczelki podczas wprowadzania tłoczyska do dławnicy.
3. Wstępne zwilżenie uszczelnień i powierzchni tłoczyska czystym olejem hydraulicznym przed montażem.

Diagnostyka i ocena stanu tribologicznego w praktyce serwisowej

Monitorowanie stanu powierzchni tłoczysk pozwala na uniknięcie kosztownych awarii całych systemów. HP-Hydraulika, świadcząc usługi regeneracji, często diagnozuje przyczyny awarii na podstawie analizy zużycia prętów.

Typowe objawy problemów tribologicznych

• Wzdłużne rysy na chromie: Zazwyczaj świadczą o zanieczyszczeniu oleju twardymi cząstkami lub uszkodzeniu zgarniacza.
• Miejscowe zmatowienie powłoki: Może wskazywać na nadmierne obciążenia boczne i pracę tłoczyska w reżimie tarcia granicznego.
• „Efekt lustra” (nadmierne wygładzenie): Choć estetycznie atrakcyjne, może prowadzić do problemów ze smarowaniem i głośnej pracy siłownika.
• Przebarwienia termiczne: Świadczą o ekstremalnym tarciu i przegrzaniu strefy uszczelnienia, co często prowadzi do zwęglenia wargi uszczelki.

Kiedy regeneracja, a kiedy wymiana?

Decyzja o naprawie tłoczyska powinna opierać się na pomiarach grubości powłoki i ocenie głębokości uszkodzeń. W przypadku głębokich wżerów korozyjnych lub rys sięgających materiału rodzimego, najbezpieczniejszym i najbardziej ekonomicznym rozwiązaniem jest wymiana pręta na nowy, wykonany ze stali Cromax. HP-Hydraulika zapewnia w tym zakresie pełne wsparcie, dobierając odpowiedni gatunek stali (np. 20MnV6 lub 42CrMo4) w zależności od wymaganej wytrzymałości mechanicznej.

Podsumowanie

Zrozumienie tribologicznych aspektów pracy powłok chromowych jest niezbędne dla zapewnienia długowieczności siłowników hydraulicznych. Powierzchnia pręta chromowanego to nie tylko twarda warstwa ochronna, ale precyzyjnie zaprojektowana struktura, która zarządza filmem olejowym i współpracuje z nowoczesnymi materiałami polimerowymi.

Dzięki partnerstwu z firmą Ovako, HP-Hydraulika Siłowa i Mechanika Maszyn s.c. oferuje produkty, które spełniają najwyższe standardy topografii powierzchni. Prawidłowy dobór parametrów takich jak chropowatość Ra, Rz oraz dbałość o mikrostrukturę pęknięć pozwala na:

• Znaczne wydłużenie okresów międzyremontowych maszyn.
• Zmniejszenie strat energii wynikających z tarcia.
• Eliminację wycieków i poprawę czystości środowiska pracy.
• Zwiększenie precyzji sterowania w układach automatyki.

Współczesna hydraulika wymaga holistycznego podejścia, w którym materiał bazowy, technologia chromowania i charakterystyka tribologiczna tworzą spójną całość, gwarantującą niezawodność w najtrudniejszych warunkach eksploatacyjnych.
