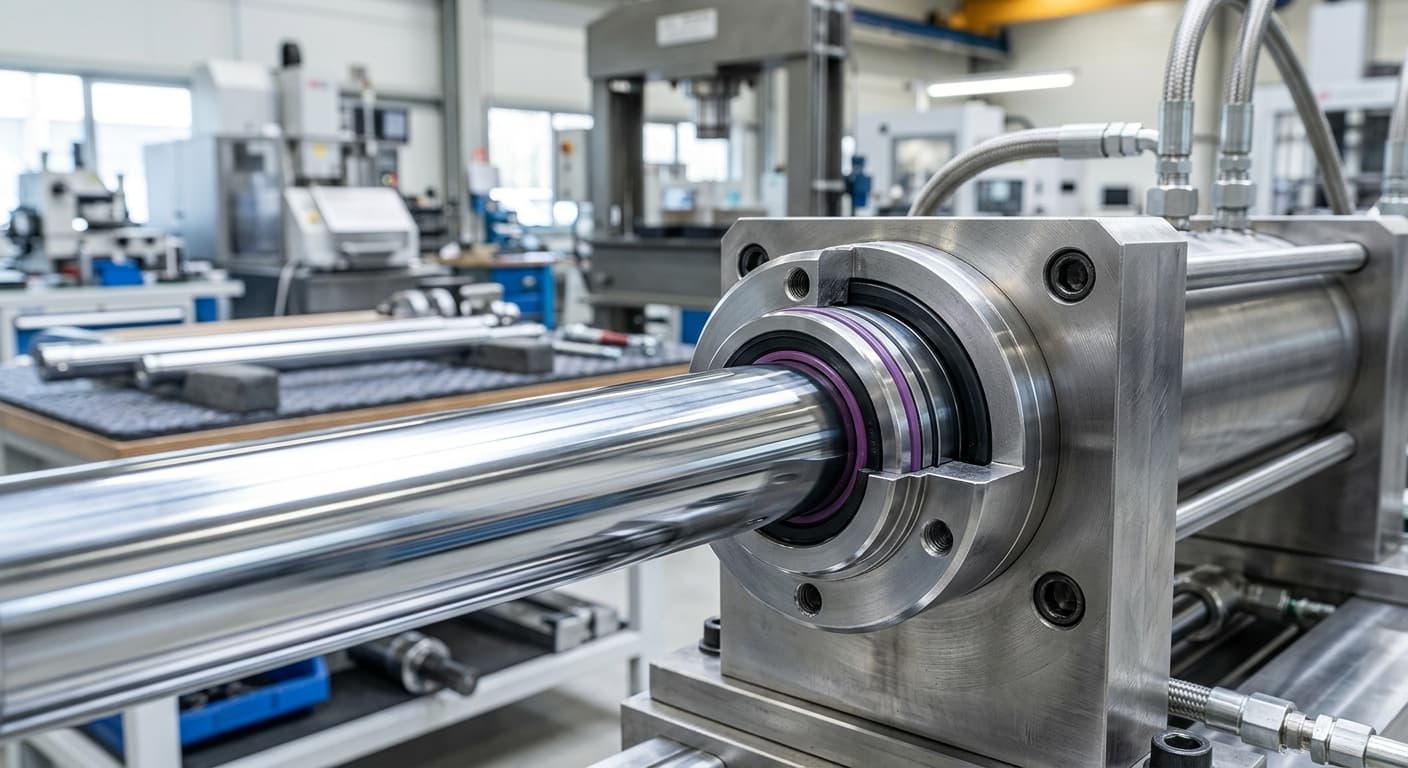

Tribologia i szczelność: Wpływ powierzchni tłoczysk na uszczelnienia

Wprowadzenie do zagadnienia tribologii w układach hydraulicznych

Współczesna hydraulika siłowa dąży do maksymalizacji gęstości mocy przy jednoczesnym wydłużeniu interwałów serwisowych. W tym kontekście kluczowym elementem warunkującym niezawodność całego układu staje się węzeł tribologiczny: tłoczysko – uszczelnienie – medium robocze. Firma HP-Hydraulika Siłowa, jako oficjalny przedstawiciel marki Ovako, dostarcza pręty chromowane typu Cromax, które są projektowane z myślą o optymalizacji tej właśnie interakcji.

Projektowanie tłoczysk nie kończy się na wyborze odpowiedniego gatunku stali czy grubości powłoki chromowej. To, co decyduje o szczelności siłownika w warunkach dynamicznych, to mikrotopografia powierzchni chromu twardego. Odpowiednia tekstura powierzchni nie tylko redukuje tarcie, ale przede wszystkim zarządza filmem olejowym, który jest niezbędny do smarowania wargi uszczelniającej. Artykuł ten analizuje techniczne aspekty wykończenia powierzchni prętów i ich bezpośredni wpływ na żywotność uszczelnień elastomerowych.

Parametry chropowatości powierzchni a dynamika płynu hydraulicznego

W powszechnej praktyce inżynierskiej parametrem najczęściej używanym do opisu powierzchni jest chropowatość średnia arytmetyczna (Ra). Jednak w przypadku zaawansowanych systemów hydraulicznych, parametr Ra jest niewystarczający, a wręcz może być mylący. Dwie powierzchnie o identycznym Ra mogą mieć skrajnie różną charakterystykę pracy i wpływ na zużycie uszczelnień.

Znaczenie parametrów profilowych Rz i Rmax

Podczas gdy Ra wygładza ekstremalne wartości profilu, parametry takie jak Rz (średnia wysokość chropowatości) oraz Rmax (maksymalna wysokość profilu) pozwalają na identyfikację pojedynczych wierzchołków, które mogą mechanicznie uszkadzać wargi uszczelniające.

• Rz (ISO 4287): Pozwala na ocenę statystyczną wysokości nierówności, co jest kluczowe dla określenia, czy uszczelnienie będzie w stanie „zamknąć” mikronierówności pod ciśnieniem.
• Rmax: Jest krytyczny dla wykrywania defektów punktowych powstałych podczas szlifowania lub polerowania, które działają na elastomer jak mikro-noże.

Zaawansowane parametry nośności profilu (Rpk, Rvk, Rk)

Aby w pełni zrozumieć współpracę tłoczyska z uszczelnieniem, należy odwołać się do krzywej nośności profilu (krzywa Abbego). W przypadku prętów Cromax, proces wykończenia powierzchni jest kontrolowany tak, aby zoptymalizować następujące parametry:

1. Rpk (Zredukowana wysokość wierzchołków): Parametr ten opisuje tę część profilu, która ulegnie szybkiemu starciu w początkowej fazie eksploatacji (docieranie). Niskie wartości Rpk w prętach Cromax gwarantują, że uszczelnienie nie zostanie uszkodzone w pierwszych godzinach pracy siłownika.
2. Rk (Głębokość chropowatości rdzenia): Określa właściwą powierzchnię nośną, na której opiera się uszczelnienie po okresie docierania.
3. Rvk (Zredukowana głębokość wgłębień): To kluczowy parametr dla retencji oleju. Wgłębienia te stanowią mikro-zbiorniki dla cieczy hydraulicznej. Dzięki nim, podczas ruchu powrotnego tłoczyska, pod wargą uszczelniającą zawsze znajduje się minimalna warstwa środka smarnego, co zapobiega tarciu suchemu.

Interakcja powłoki chromowej z elastomerami uszczelniającymi

Chromowanie twarde oferowane przez HP-Hydraulika Siłowa zapewnia twardość powierzchni na poziomie 850–1100 HV. Taka twardość jest niezbędna nie tylko do ochrony przed uszkodzeniami mechanicznymi, ale również do stabilizacji współpracy z uszczelnieniami wykonanymi z NBR, poliuretanu (PU) czy PTFE.

Współczynnik tarcia i zjawisko stick-slip

Powierzchnia chromowana charakteryzuje się niską energią powierzchniową, co w połączeniu z odpowiednią topografią minimalizuje siły tarcia statycznego. Ma to fundamentalne znaczenie w unikaniu zjawiska stick-slip (drgań ciernych). Gdy siłownik musi wykonać precyzyjny, wolny ruch pod dużym obciążeniem, wysoka jakość powierzchni chromu zapobiega „skokowemu” przemieszczaniu się tłoczyska, co chroni uszczelnienia przed przegrzaniem lokalnym i deformacją.

Kompatybilność chemiczna i adsorpcja

Powłoka chromowa jest chemicznie inertna w stosunku do większości mediów hydraulicznych, w tym olejów mineralnych, cieczy typu HFC (glikole wodne) czy olejów biodegradowalnych (HEES). Należy jednak pamiętać, że sposób przygotowania powierzchni (np. polerowanie elektrochemiczne vs mechaniczne) wpływa na zdolność do adsorpcji dodatków uszlachetniających zawartych w oleju. Pręty Cromax przechodzą wielostopniowe polerowanie, co zapewnia optymalną zwilżalność powierzchni, sprzyjając tworzeniu trwałego filmu granicznego.

Wpływ tolerancji wymiarowych i geometrycznych na szczelność

Nawet idealna chropowatość powierzchni nie zapewni szczelności, jeśli pręt nie zachowuje rygorystycznych tolerancji geometrycznych. HP-Hydraulika Siłowa kładzie duży nacisk na parametry oferowanych prętów w zakresie:

• Tolerancja średnicy (zwykle f7 lub f8): Zbyt duży luz między dławnicą a tłoczyskiem prowadzi do zjawiska ekstruzji uszczelnienia – elastomer pod ciśnieniem jest „wpychany” w szczelinę, co powoduje jego szybkie zniszczenie.
• Cylindryczność i bicie promieniowe: Brak osiowości lub owalizacja pręta powoduje nierównomierny nacisk wargi uszczelniającej. Skutkuje to jednostronnym zużyciem uszczelnienia i wyciekami, które są trudne do zdiagnozowania przy statycznym teście ciśnieniowym.

Wytyczne eksploatacyjne i montażowe dla zapewnienia maksymalnej trwałości

Jako ekspert w dziedzinie mechaniki maszyn, HP-Hydraulika Siłowa wskazuje na kilka krytycznych aspektów, które decydują o tym, czy potencjał techniczny prętów chromowanych zostanie w pełni wykorzystany:

1. Czystość montażu: Nawet mikroskopijne opiłki metalu pozostałe po obróbce gwintu tłoczyska mogą zostać wciągnięte pod uszczelnienie, trwale nacinając zarówno elastomer, jak i powłokę chromową.
2. Fazy wprowadzające: Wszystkie krawędzie tłoczyska, przez które przechodzi uszczelnienie podczas montażu, muszą być odpowiednio wyoblone i wypolerowane. Standardy Cromax zakładają specyficzne promienie przejść, które eliminują ryzyko „ścięcia” wargi uszczelniającej.
3. Dobór uszczelnień do chropowatości: Warto pamiętać, że uszczelnienia z PTFE wymagają nieco innej chropowatości (często gładszej powierzchni) niż standardowe uszczelnienia poliuretanowe, aby zapewnić optymalne uszczelnienie gazowe lub hydrauliczne przy niskich ciśnieniach.
4. Ochrona przed korozją w postoju: Choć chrom twardy jest odporny na korozję, w specyficznych warunkach (agresywna atmosfera chemiczna, środowisko morskie) zaleca się stosowanie prętów o zwiększonej odporności, takich jak Cromax Ck45 lub wersje wysokostopowe, aby zapobiec powstawaniu wżerów, które niszczą uszczelnienia przy pierwszym ruchu tłoka.

Podsumowanie i wnioski techniczne

Relacja między powierzchnią tłoczyska a uszczelnieniem jest dynamicznym procesem fizykochemicznym, a nie tylko prostym stykiem dwóch materiałów. Wysoka jakość prętów chromowanych oferowanych przez HP-Hydraulika Siłowa i Mechanika Maszyn s.c., oparta na technologii Cromax, stanowi fundament długowieczności układów hydraulicznych.

Kluczowe wnioski dla inżynierów i użytkowników:

• Nie należy polegać wyłącznie na parametrze Ra; dla pełnej diagnostyki powierzchni konieczna jest analiza Rz, Rpk i Rvk.
• Zarządzanie mikro-zbiornikami oleju (retencja smarna) jest równie ważne jak gładkość powierzchni.
• Twardość i precyzja geometryczna powłoki chromowej są bezpośrednio powiązane z zapobieganiem ekstruzji i degradacji cieplnej uszczelnień.
• Właściwy dobór technologii chromowania do specyficznych warunków pracy i rodzaju uszczelnień pozwala na redukcję kosztów eksploatacyjnych poprzez znaczne wydłużenie czasu między awariami (MTBF).

Dzięki wsparciu technicznemu HP-Hydraulika Siłowa, dobór odpowiednich komponentów oraz profesjonalna regeneracja siłowników z uwzględnieniem powyższych parametrów staje się gwarancją niezawodności maszyn pracujących w najbardziej wymagających branżach, od górnictwa po przemysł ciężki.
