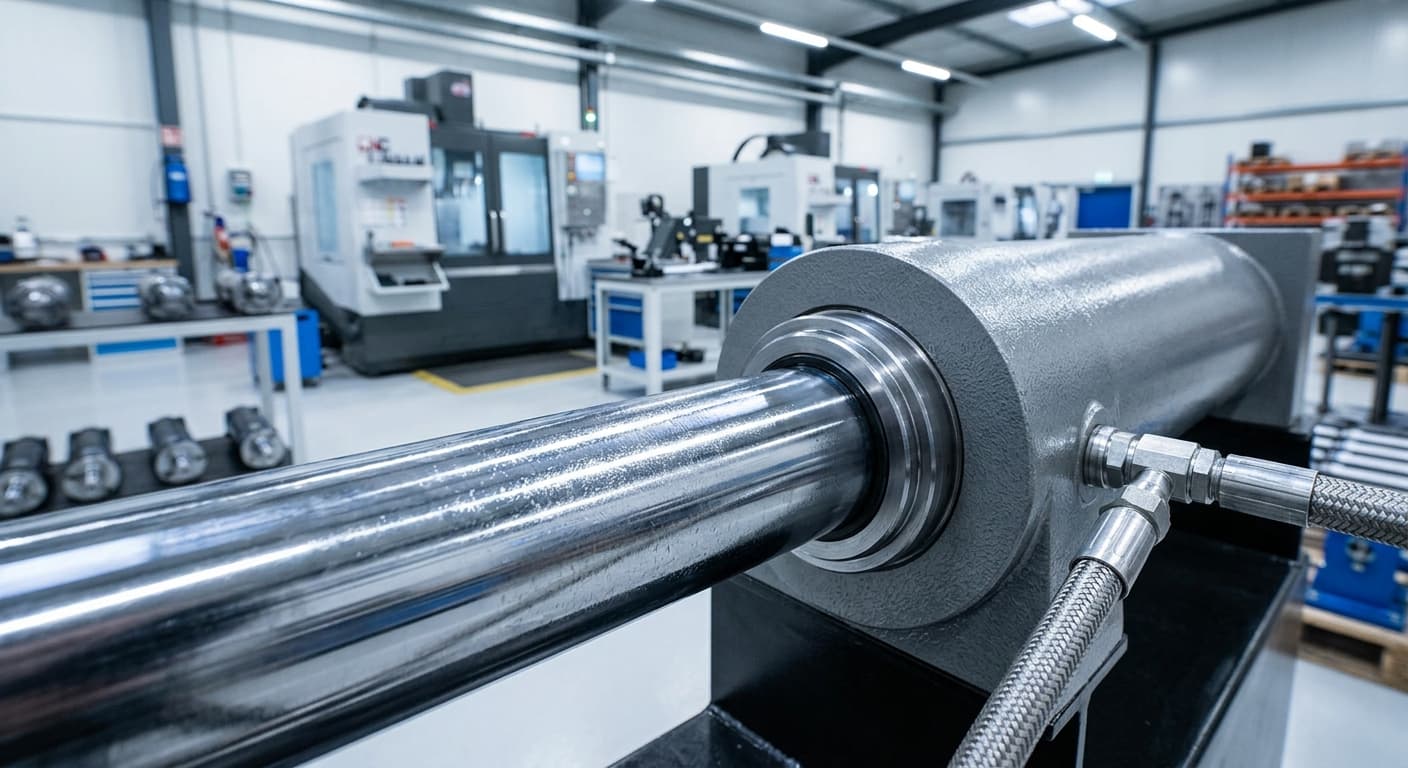

Topografia i mikrostruktura powłok chromowych a trwałość systemów uszczelniających

Wprowadzenie do trybologii układu tłoczysko-uszczelnienie

W nowoczesnej hydraulice siłowej, gdzie ciśnienia robocze przekraczają często 400 barów, a prędkości liniowe tłoczysk stają się coraz większe, interakcja między powierzchnią pręta chromowanego a pakietem uszczelniającym staje się kluczowym czynnikiem decydującym o niezawodności maszyny. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, kładzie szczególny nacisk na zrozumienie, że tłoczysko nie jest jedynie elementem konstrukcyjnym, ale aktywną powierzchnią trybologiczną.

Tradycyjne podejście do oceny jakości powłoki chromowej ograniczało się często do pomiaru grubości warstwy i ogólnego parametru chropowatości Ra. Jednak z punktu widzenia fizyki uszczelniania, te parametry są niewystarczające. Prawdziwa trwałość siłownika zależy od mikrostruktury chromu, gęstości mikropęknięć oraz zaawansowanych parametrów chropowatości, które determinują zdolność powierzchni do transportu filmu olejowego. Niniejszy artykuł analizuje, w jaki sposób technologia Cromax i precyzyjne chromowanie twarde wpływają na optymalizację pracy uszczelnień elastomerowych i poliuretanowych.

Parametry topograficzne powierzchni a film smarny

Podstawowym zadaniem powierzchni tłoczyska jest współpraca z uszczelnieniem w sposób, który minimalizuje tarcie, jednocześnie zapobiegając wyciekom zewnętrznym. Aby to było możliwe, na powierzchni musi istnieć stabilny film smarny. Wartości chropowatości muszą być ściśle kontrolowane, aby nie były ani zbyt wysokie (co powoduje ścieranie uszczelki), ani zbyt niskie (co prowadzi do tzw. tarcia suchego i efektu stick-slip).

Znaczenie parametrów profilu chropowatości (Rk, Rpk, Rvk)

Współczesna diagnostyka powierzchni chromowanych, stosowana przy produkcji prętów Cromax, odchodzi od prostego parametru Ra na rzecz krzywej nośnej (krzywej Abbotta-Firestone’a). Kluczowe parametry to:

1. Rpk (Zredukowana wysokość wzniesień): Odpowiada za proces docierania się uszczelnienia. Zbyt wysokie Rpk działa jak pilnik, niszcząc krawędź tnącą uszczelki w pierwszych godzinach pracy.
2. Rk (Głębokość chropowatości rdzenia): Określa właściwą powierzchnię nośną, która przejmuje obciążenia mechaniczne podczas ruchu tłoczyska.
3. Rvk (Zredukowana głębokość dolin): Jest to kluczowy parametr dla retencji oleju. Doliny te stanowią mikro-zbiorniki dla środka smarnego, co pozwala na utrzymanie filmu olejowego nawet pod dużym naciskiem wargi uszczelniającej.

Dzięki zaawansowanemu procesowi szlifowania i polerowania w HP-Hydraulika Siłowa, pręty osiągają optymalny balans między tymi parametrami. Zapewnia to, że uszczelnienie „płynie” na cienkiej warstwie oleju, co redukuje generowanie ciepła i zużycie materiału uszczelniającego.

Zjawisko stick-slip i jego eliminacja

Niewłaściwa topografia powierzchni często prowadzi do zjawiska drgań ciernych (stick-slip). Objawia się ono skokową pracą siłownika, co jest niedopuszczalne w układach precyzyjnego sterowania, np. w maszynach CNC czy systemach podtrzymujących w górnictwie. Odpowiednia mikrostruktura chromu technicznego, oferowanego przez naszą firmę, gwarantuje stały współczynnik tarcia, eliminując gwałtowne zmiany siły oporu podczas startu i hamowania tłoczyska.

Mikrostruktura chromu twardego i rola mikropęknięć

Chromowanie galwaniczne twarde nie tworzy jednolitej, litej struktury. Ze względu na wysokie naprężenia wewnętrzne powstające podczas osadzania jonów chromu, w powłoce tworzy się sieć mikropęknięć. W profesjonalnym chromowaniu przemysłowym te pęknięcia nie są wadą, lecz pożądaną cechą konstrukcyjną.

Gęstość sieci mikropęknięć

Parametr ten określa liczbę pęknięć przypadającą na centymetr bieżący powierzchni. W procesach wysokojakościowych, takich jak te stosowane przy produkcji prętów Cromax, dąży się do uzyskania struktury o gęstości od 400 do nawet 1000 pęknięć na centymetr. Dlaczego jest to istotne?

• Magazynowanie oleju: Mikropęknięcia działają jak kapilary, które trzymają olej silniej niż same doliny chropowatości.
• Rozkład naprężeń: Gęsta sieć drobnych pęknięć zapobiega powstawaniu dużych pęknięć makroskopowych, które mogłyby prowadzić do odpryskiwania powłoki (tzw. flaking).
• Odporność korozyjna: Choć może brzmieć to paradoksalnie, gęsta sieć pęknięć, które nie sięgają materiału rodzimego (dzięki wielowarstwowemu chromowaniu lub odpowiedniemu przygotowaniu podłoża), poprawia odporność korozyjną poprzez rozproszenie potencjału elektrochemicznego.

Twardość mikrostrukturalna

Twardość powłok chromowych oferowanych przez HP-Hydraulika Siłowa wynosi zazwyczaj od 850 do 1100 HV (Vickersa). Taka twardość zapewnia nie tylko odporność na ścieranie, ale również chroni mikrostrukturę przed deformacją pod wpływem nacisku uszczelnień kompozytowych (np. z brązem lub włóknem szklanym), które są stosowane w ciężkiej hydraulice.

Interakcja chemiczna i termiczna między powłoką a elastomerem

Projektując system hydrauliczny, należy pamiętać, że tarcie na styku chrom-uszczelnienie generuje energię cieplną. W ekstremalnych przypadkach temperatura w punkcie styku wargi uszczelniającej z tłoczyskiem może być o kilkadziesiąt stopni wyższa niż temperatura oleju w zbiorniku.

Odprowadzanie ciepła i degradacja polimerów

Powłoka chromowa charakteryzuje się dobrą przewodnością cieplną, co pomaga w odprowadzaniu ciepła z punktu styku do rdzenia stalowego tłoczyska. Jeśli jednak powierzchnia jest zbyt gładka, brak filmu olejowego powoduje gwałtowny wzrost temperatury, co prowadzi do:

• Karbonizacji oleju: Powstawania osadów węglowych na tłoczysku, które działają ściernie.
• Twardnienia elastomeru: Uszczelnienia tracą elastyczność i pękają.
• Zjawiska „dieslowania”: W mikroporach może dojść do samozapłonu oparów oleju przy gwałtownych skokach ciśnienia, co trwale uszkadza powierzchnię chromu.

Kompatybilność z nowoczesnymi mediami roboczymi

Współczesne pręty chromowane muszą być odporne na działanie nie tylko standardowych olejów mineralnych (HLP, HVLP), ale także olejów biodegradowalnych (HEES, HETG) oraz cieczy trudnopalnych (HFC). Powłoki Cromax charakteryzują się wysoką obojętnością chemiczną, co zapobiega powstawaniu osadów galwanicznych, które mogłyby „sklejać” uszczelnienie z tłoczyskiem podczas długich przestojów maszyny.

Praktyczne aspekty doboru i regeneracji tłoczysk w HP-Hydraulika Siłowa

Wybór odpowiedniego materiału na tłoczysko powinien być podyktowany analizą środowiska pracy siłownika. HP-Hydraulika Siłowa zapewnia wsparcie techniczne w tym zakresie, oferując różne warianty prętów Cromax i usług chromowania technicznego.

Kryteria doboru prętów chromowanych

Przy doborze należy uwzględnić następujące czynniki:

1. Środowisko pracy: W warunkach korozyjnych (przemysł morski, solarki drogowe) zalecane są pręty Cromax o podwyższonej odporności korozyjnej (np. z podwójną warstwą chromu lub warstwą niklu).
2. Obciążenia mechaniczne: W maszynach budowlanych, gdzie występuje ryzyko uderzeń kamieni, stosuje się tłoczyska hartowane indukcyjnie przed chromowaniem.
3. Rodzaj uszczelnień: Do uszczelnień typu PTFE wymagana jest inna charakterystyka powierzchni niż dla standardowych uszczelnień NBR czy PU.

Proces regeneracji jako przywrócenie właściwości trybologicznych

Regeneracja w naszym zakładzie to nie tylko nałożenie nowej warstwy chromu. To precyzyjny proces inżynieryjny, który obejmuje:

• Szlifowanie wstępne w celu usunięcia uszkodzeń i warstwy utlenionej.
• Chromowanie twarde w ściśle kontrolowanych parametrach prądowych i temperaturowych.
• Szlifowanie wykańczające i polerowanie (superfinishing), które przywraca wymaganą topografię powierzchni (Rk, Rvk).
• Kontrolę jakości z wykorzystaniem profilometrów i defektoskopii.

Podsumowanie i wnioski techniczne

Trwałość układów hydraulicznych jest nierozerwalnie związana z jakością powierzchni współpracujących. Chromowanie twarde, realizowane według standardów firmy Ovako i wdrażane przez HP-Hydraulika Siłowa, stanowi fundament niezawodności siłowników.

Kluczowe wnioski dla inżynierów i użytkowników:

• Nie tylko Ra: Pełna diagnostyka powierzchni powinna uwzględniać parametry nośności profilu (Rk, Rpk, Rvk), co bezpośrednio przekłada się na żywotność uszczelnień.
• Mikropęknięcia to atut: Kontrolowana sieć mikropęknięć w chromie technicznym jest niezbędna dla zachowania filmu olejowego i ochrony przed tarciem suchym.
• Synergia materiałowa: Dobór stali bazowej (np. stal 20MnV6 stosowana w Cromax) ma wpływ na finalną jakość powłoki chromowej i jej przyczepność.
• Prewencja i regeneracja: Regularna kontrola stanu powierzchni tłoczyska i profesjonalna regeneracja w wyspecjalizowanym zakładzie pozwala uniknąć kosztownych awarii całych systemów hydraulicznych.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. pozostaje Państwa partnerem w zakresie dostaw najwyższej jakości prętów chromowanych oraz eksperckiego serwisu, łącząc wieloletnie doświadczenie z innowacyjnymi technologiami obróbki powierzchniowej.
