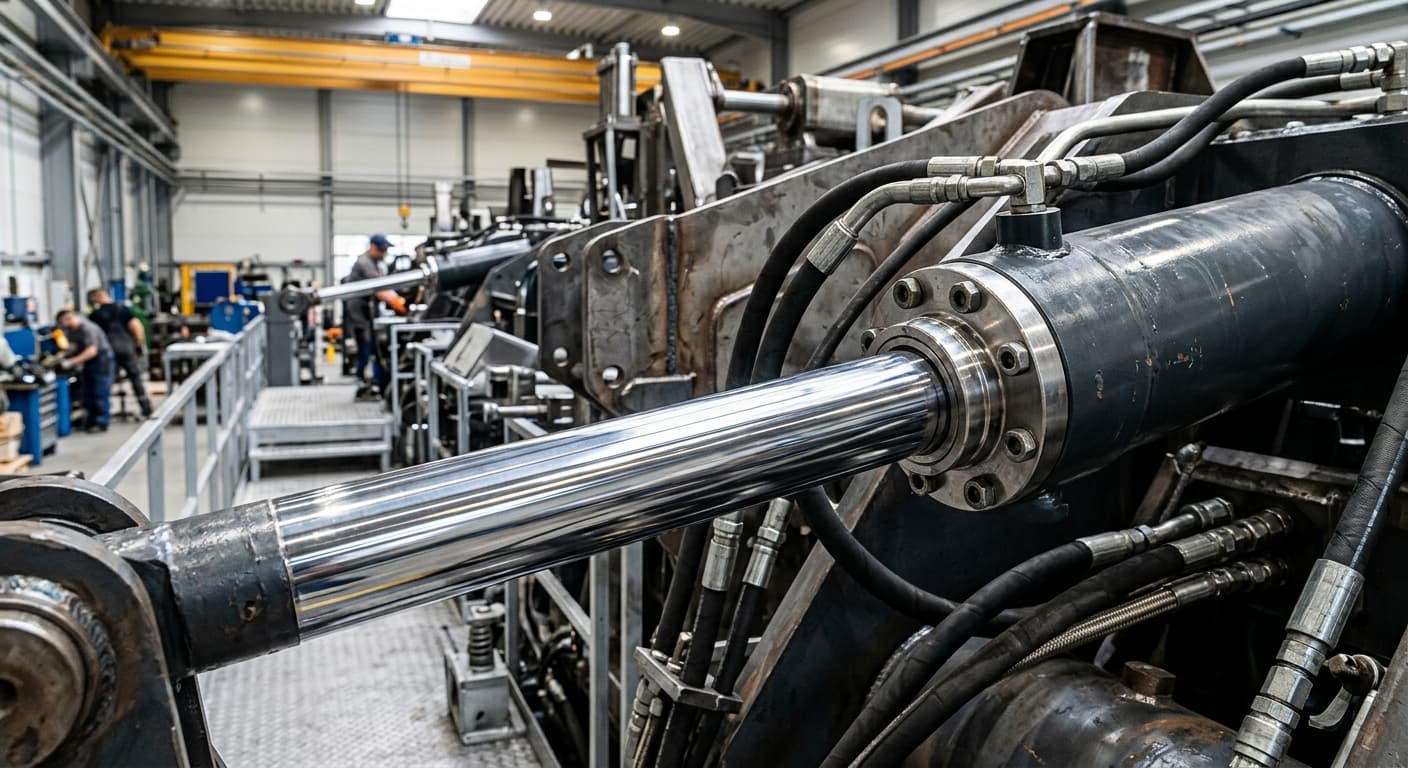

Tłoczyska chromowane w ekstremalnych warunkach eksploatacji: Analiza wytrzymałości i odporności
Wprowadzenie
Systemy hydrauliki siłowej stanowią fundament współczesnego przemysłu ciężkiego, maszyn budowlanych, rolniczych oraz sektora wydobywczego. Sercem tych układów są siłowniki hydrauliczne, których kluczowym elementem ruchomym jest tłoczysko. To właśnie ono jest bezpośrednio narażone na agresywne czynniki zewnętrzne, takie jak pył, wilgoć, zmienne temperatury, uderzenia mechaniczne oraz media korozyjne.
Wybór odpowiedniego materiału na tłoczysko nie jest jedynie kwestią estetyki czy podstawowej ochrony przed rdzą. To skomplikowany proces inżynieryjny, w którym należy uwzględnić synergię między stalą bazową a powłoką chromową. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel firmy Ovako – producenta światowej klasy prętów Cromax – dostarcza rozwiązania, które redefiniują standardy trwałości w najtrudniejszych aplikacjach. Niniejszy artykuł poświęcony jest technicznej analizie zachowania prętów chromowanych w warunkach ekstremalnych oraz roli, jaką odgrywa precyzyjny dobór parametrów metalurgicznych i galwanicznych w procesie projektowania niezawodnych maszyn.
Specyfika pracy siłowników w środowiskach agresywnych
Urządzenia pracujące w górnictwie odkrywkowym, budownictwie lądowym czy rolnictwie operują w warunkach, które można określić jako polieksploatacyjne. Oznacza to jednoczesne oddziaływanie wielu czynników niszczących, które wzajemnie potęgują swoje skutki.
Degradacja mechaniczna i tribologiczna
Podstawowym wyzwaniem jest obecność cząstek ściernych (piasek, pył kamienny, drobiny metalu). Tłoczysko, wysuwając się i chowając, przechodzi przez system uszczelnień. Jeśli powłoka chromowa nie posiada odpowiedniej twardości i gładkości, cząstki te mogą wbijać się w jej strukturę lub powodować zarysowania wzdłużne. Powstające rysy stają się kanałami, przez które medium robocze (olej hydrauliczny) wydostaje się na zewnątrz, a zanieczyszczenia dostają się do wnętrza układu, niszcząc pompę i rozdzielacze.
Agresja chemiczna i korozyjna
W sektorze morskim, rolniczym (kontakt z nawozami sztucznymi) oraz w kopalniach (zasolone wody kopalniane), korozja elektrochemiczna postępuje w tempie błyskawicznym. Standardowe powłoki chromowe, mimo swojej twardości, posiadają naturalną sieć mikropęknięć. Jeśli proces chromowania nie jest precyzyjnie kontrolowany, jak ma to miejsce w technologii Cromax, te mikropęknięcia mogą sięgać aż do stali bazowej, co prowadzi do korozji podpowłokowej i łuszczenia się chromu.
Rola stali bazowej w trwałości tłoczyska
Częstym błędem projektowym jest skupianie się wyłącznie na grubości warstwy chromu, z pominięciem właściwości stali, na którą jest on nanoszony. W ofercie HP-Hydraulika szczególną wagę przywiązuje się do doboru gatunku stali bazowej, co jest kluczowe dla integralności całego komponentu.
Gatunki stali i ich charakterystyka
- Cromax 280X: Jest to stal mikrostopowa o doskonałej spawalności i wysokiej wytrzymałości. Charakteryzuje się bardzo dobrą kombinacją parametrów mechanicznych i obrabialności. W porównaniu do stali 20MnV6 (19MnVS6), oferuje wyższą granicę plastyczności, która dla średnic do 90 mm wynosi Re >= 520 MPa. Jest to optymalny wybór dla większości standardowych i ciężkich zastosowań w hydraulice mobilnej.
- Cromax 42CrMo4: Niskostopowa stal chromowo-molibdenowa, hartowana i odpuszczana (ulepszana cieplnie). Stosowana tam, gdzie wymagana jest najwyższa wytrzymałość i odporność na obciążenia dynamiczne. Dla najmniejszych średnic oferuje granicę plastyczności Re >= 750 MPa, co zapewnia doskonałą sztywność konstrukcyjną.
- Cromax 482 oraz inne gatunki hartowane indukcyjnie (IH): Produkty te posiadają utwardzoną warstwę podpowłokową o twardości powierzchniowej wynoszącej minimum 45 HRC lub 55 HRC (zależnie od wybranego gatunku). Jest to kluczowe w miejscach narażonych na silne uderzenia mechaniczne (np. uderzenia kamieni w maszynach budowlanych i leśnych). Hartowanie indukcyjne zapobiega efektowi „skorupki jajka”, chroniąc powierzchnię przed odkształceniem i pękaniem chromu.
Czystość metalurgiczna
Produkty Ovako, które dystrybuuje HP-Hydraulika, wyróżniają się niezwykle niską zawartością wtrąceń niemetalicznych. Wtrącenia te, widoczne pod mikroskopem jako zanieczyszczenia, są najsłabszymi punktami pręta. Podczas procesu chromowania mogą one powodować powstawanie porów w powłoce, co drastycznie obniża odporność korozyjną. Wysoka czystość stali gwarantuje jednorodność powłoki chromowej na całym obwodzie i długości pręta.
Technologia chromowania twardego Cromax
Chromowanie przemysłowe (techniczne) różni się od dekoracyjnego przede wszystkim grubością warstwy i strukturą krystaliczną osadu. W procesie produkcji prętów Cromax stosuje się zaawansowane parametry prądowe i temperaturowe, aby uzyskać powłokę o ściśle zdefiniowanych właściwościach.
Mikrostruktura i twardość
Powłoka chromowa w prętach Cromax charakteryzuje się twardością na poziomie minimum 850 HV0,1. Taka twardość zapewnia doskonałą barierę przeciwścierną. Kluczowym aspektem jest jednak kontrola mikropęknięć. Technologia ta pozwala na uzyskanie dużej gęstości mikropęknięć, które nie są ze sobą połączone w sposób liniowy prowadzący do podłoża. Taka struktura:
- Zwiększa odporność na korozję (droga penetracji dla elektrolitu jest znacznie wydłużona).
- Poprawia retencję filmu olejowego, co smaruje uszczelnienia i zmniejsza tarcie (efekt tribologiczny).
Kontrola grubości i tolerancja wymiarowa
Precyzja wykonania ma krytyczne znaczenie dla szczelności siłownika. Pręty Cromax dostarczane są standardowo w tolerancji średnicy ISO f7, co w połączeniu z odpowiednią chropowatością powierzchni (Ra <= 0,2 µm) zapewnia idealną współpracę z nowoczesnymi pakietami uszczelniającymi wykonanymi z poliuretanu czy PTFE. HP-Hydraulika dba o to, by proces cięcia i obróbki końcowej nie naruszał tych rygorystycznych parametrów.
Odporność korozyjna w świetle norm technicznych
Jednym z najważniejszych parametrów, którymi posługują się inżynierowie przy doborze komponentów hydraulicznych, jest wynik testu w komorze solnej (NSS – Neutral Salt Spray), zgodnie z normą ISO 9227.
Interpretacja wyników badań
Odporność korozyjna prętów chromowanych mierzona jest czasem ekspozycji na mgłę solną, po którym na powierzchni pojawiają się pierwsze ogniska korozji (ocena rating R). W przypadku produktów Cromax oferowanych przez HP-Hydraulika, parametry te są ściśle zdefiniowane:
- Cromax (wykonanie standardowe): Gwarantuje odporność na poziomie do 120 h NSS przy najwyższej ocenie 10 według ISO 10289.
- Cromax C oraz NiKrom 500: Specjalistyczne wykonania o podwyższonej odporności. Cromax C z podwójną warstwą chromu wytrzymuje do 240 h NSS. Z kolei wykonanie NiKrom 500 (niklowo-chromowe) oferuje ekstremalną ochronę, wytrzymując minimum 1500 h NSS (rating 10).
Tak wysokie wyniki są możliwe dzięki optymalizacji procesu przygotowania powierzchni przed chromowaniem oraz precyzyjnemu zarządzaniu technologią nakładania warstw. Dla klienta końcowego oznacza to wymierne oszczędności – maszyna może pracować w trudnych warunkach znacznie dłużej bez konieczności kosztownych przestojów spowodowanych awarią uszczelnień wynikającą z korozji tłoczyska.
Praktyczne aspekty doboru i konserwacji
Firma HP-Hydraulika Siłowa nie tylko dystrybuuje komponenty, ale zapewnia pełne wsparcie techniczne, pomagając w optymalizacji projektów siłowników.
Kiedy wybrać hartowanie indukcyjne?
Decyzja o wyborze prętów hartowanych indukcyjnie (np. Cromax 482) powinna być podyktowana analizą ryzyka uszkodzeń mechanicznych. W maszynach takich jak:
- Koparki i ładowarki (praca przy urobku skalnym),
- Maszyny leśne (harwestery, forwardery),
- Prasy hydrauliczne i urządzenia kuźnicze,
stosowanie prętów hartowanych powierzchniowo jest niezbędne. Twarda warstwa pod chromem amortyzuje uderzenia, zapobiegając powstawaniu wgnieceń, które są najczęstszą przyczyną niszczenia uszczelnień dławnicowych.
Regeneracja vs. nowe tłoczysko
W przypadku uszkodzenia tłoczyska w pracującej maszynie, HP-Hydraulika oferuje usługi regeneracji. Proces ten obejmuje usunięcie starej warstwy chromu, szlifowanie naprawcze, ponowne chromowanie twarde oraz polerowanie końcowe do wymiaru nominalnego lub nadwymiaru. Jest to rozwiązanie ekonomiczne, szczególnie w przypadku dużych, nietypowych siłowników, gdzie koszt nowego elementu jest bardzo wysoki. Kluczowe jest jednak, aby proces ten był przeprowadzony z zachowaniem tych samych reżimów technologicznych, co produkcja pierwotna.
Podsumowanie
Inżynieria hydrauliki siłowej w ekstremalnych warunkach eksploatacji wymaga holistycznego podejścia do materiałów. Pręty chromowane Cromax, dystrybuowane przez HP-Hydraulika Siłowa i Mechanika Maszyn s.c., stanowią złoty standard w branży dzięki unikalnemu połączeniu wysokiej jakości stali bazowej Ovako z zaawansowaną technologią chromowania technicznego.
Kluczowe wnioski dla projektantów i użytkowników maszyn:
- Odporność korozyjna zależy nie tylko od grubości chromu, ale od jego mikrostruktury i czystości stali podłoża.
- Wybór gatunku stali (np. Cromax 280X vs Cromax 42CrMo4) musi uwzględniać wymagania wytrzymałościowe i spawalnicze.
- Hartowanie indukcyjne (jak w przypadku Cromax 482) jest kluczowym zabezpieczeniem przed uszkodzeniami mechanicznymi w trudnym terenie.
- Zastosowanie markowych komponentów o udokumentowanych parametrach (ISO 10289) drastycznie obniża całkowity koszt posiadania maszyny (TCO) poprzez redukcję awarii.
Dzięki wieloletniemu doświadczeniu i ścisłej współpracy z hutą Ovako, HP-Hydraulika zapewnia nie tylko dostawy materiałów, ale przede wszystkim bezpieczeństwo technologiczne, które w dzisiejszym przemyśle jest wartością nadrzędną.
