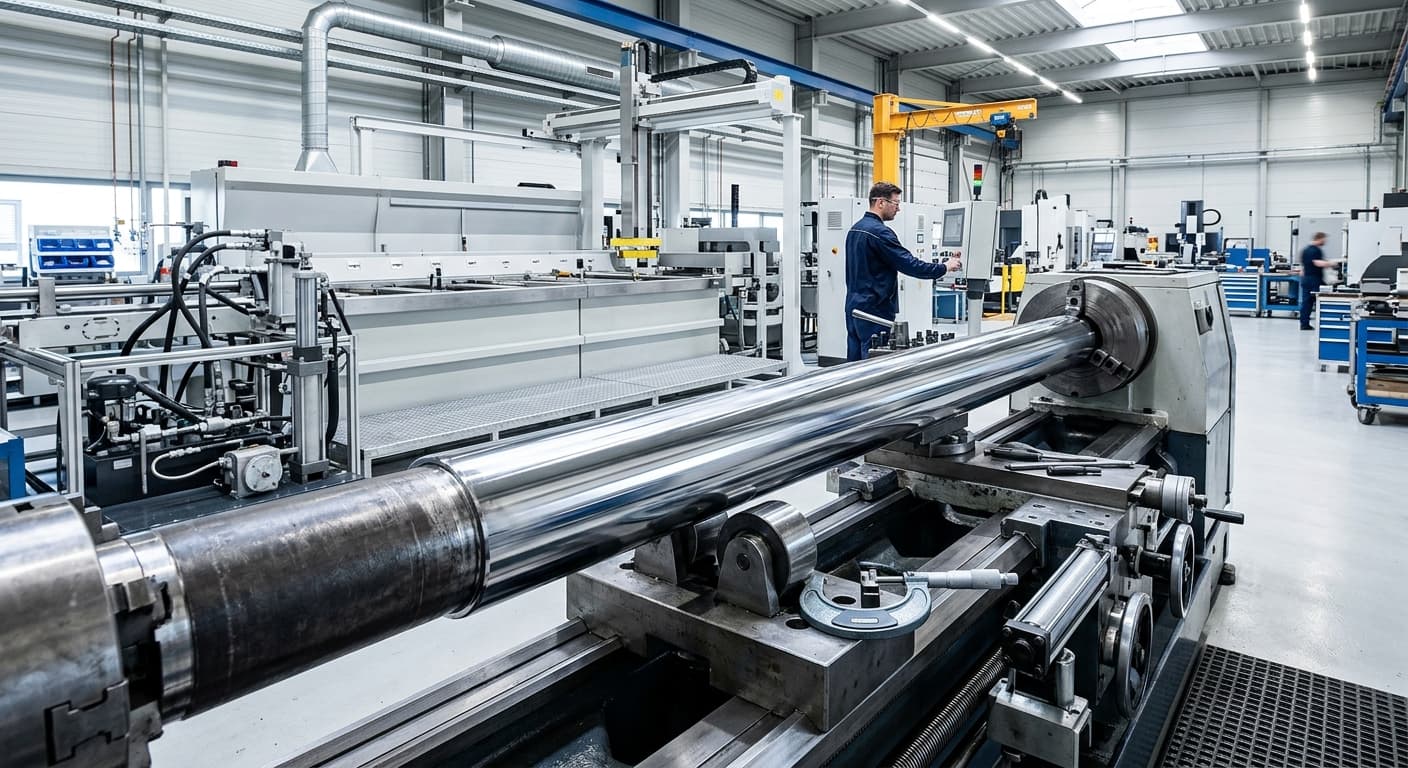

Technologia chromowania twardego w procesach naprawy i modernizacji maszyn

Wprowadzenie do technologii chromowania twardego w hydraulice siłowej

Współczesna inżynieria mechaniczna, a w szczególności sektor hydrauliki siłowej, opiera się na komponentach, które muszą sprostać ekstremalnym wymaganiom eksploatacyjnym. Kluczowym elementem większości układów wykonawczych jest tłoczysko siłownika hydraulicznego. To właśnie ten komponent jest bezpośrednio narażony na czynniki zewnętrzne, takie jak zanieczyszczenia mechaniczne, agresywne media chemiczne oraz zmienne obciążenia dynamiczne. Aby zapewnić długowieczność i niezawodność tych elementów, kluczowe znaczenie ma zastosowanie odpowiedniej obróbki powierzchniowej. Najbardziej sprawdzoną i technologicznie zaawansowaną metodą jest chromowanie twarde, zwane również chromowaniem technicznym.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel renomowanego producenta stali Ovako, dostarcza rozwiązania oparte na prętach chromowanych serii Cromax. Wiedza techniczna zdobyta przy dystrybucji i obróbce tych materiałów pozwala na precyzyjne podejście do procesu chromowania, nie tylko w produkcji nowych komponentów, ale również w procesach regeneracji maszyn. Chromowanie twarde to proces elektrochemiczny, który znacząco różni się od chromowania dekoracyjnego. Jego celem nie jest estetyka, lecz uzyskanie konkretnych parametrów fizykochemicznych, takich jak wyjątkowa twardość, niski współczynnik tarcia oraz wysoka odporność na zużycie ścierne.

Niniejszy artykuł stanowi szczegółowe kompendium wiedzy na temat parametrów procesowych, etapów technologicznych oraz strategicznego znaczenia chromowania twardego w nowoczesnym utrzymaniu ruchu i produkcji maszyn.

Fizykochemia procesu galwanicznego: Jak powstaje powłoka chromowa?

Chromowanie twarde opiera się na procesie elektrolizy, w którym prąd stały przepływa przez roztwór elektrolitu, powodując osadzanie się jonów chromu na powierzchni stalowego elementu pełniącego rolę katody. Choć koncepcja ta wydaje się prosta, precyzyjne kontrolowanie parametrów tego procesu jest kluczowe dla uzyskania powłoki o odpowiedniej strukturze i właściwościach.

Skład kąpieli i parametry elektrolityczne

Podstawowym składnikiem kąpieli galwanicznej jest bezwodnik kwasu chromowego (CrO3) rozpuszczony w wodzie z dodatkiem katalizatora, najczęściej kwasu siarkowego (H2SO4). Proporcje tych składników muszą być rygorystycznie przestrzegane, zazwyczaj utrzymuje się stosunek 100:1. Odstępstwa od tych norm mogą prowadzić do spadku wydajności prądowej lub pogorszenia jakości naniesionej warstwy.

Kluczowe parametry procesu to:

Gęstość prądu: Zazwyczaj mieści się w granicach od 30 do 60 A/dm². Wyższa gęstość pozwala na szybsze osadzanie, ale może generować naprężenia wewnętrzne w powłoce.
Temperatura kąpieli: Najczęściej utrzymywana w zakresie 50–60°C. Stabilizacja temperatury jest krytyczna, ponieważ nawet wahania rzędu 2°C wpływają na mikrotwardość i połysk powłoki.
Napięcie: Zależne od odległości między anodą a katodą oraz przewodnictwa roztworu.

Struktura mikropęknięć i jej znaczenie

Charakterystyczną cechą chromu twardego jest występowanie tzw. sieci mikropęknięć (micro-cracks). Powstają one na skutek wydzielania się wodoru podczas procesu elektrolizy i późniejszych naprężeń w miarę narastania warstwy. W profesjonalnym chromowaniu technicznym dąży się do uzyskania gęstej sieci mikropęknięć (od 400 do nawet 1000 pęknięć na centymetr bieżący). Taka struktura ma paradoksalnie pozytywny wpływ na eksploatację:

Retencja środka smarnego: Mikroskopijne szczeliny zatrzymują film olejowy, co drastycznie obniża tarcie pomiędzy tłoczyskiem a uszczelnieniem.
Odporność korozyjna: Gęsta sieć rozprasza potencjalne ogniska korozji, nie pozwalając im na penetrację w głąb materiału bazowego, o ile proces został przeprowadzony poprawnie.

Przygotowanie powierzchni i obróbka mechaniczna jako fundament jakości

Sukces procesu chromowania twardego w 80% zależy od tego, co dzieje się z detalem przed zanurzeniem go w wannie galwanicznej. Powłoka chromowa jest powłoką "odwzorowującą" – oznacza to, że każda niedoskonałość, rysa czy wada materiałowa stali bazowej zostanie powielona i uwydatniona przez chrom.

Szlifowanie wstępne i tolerancje wymiarowe

Przed przystąpieniem do chromowania, stalowy pręt musi zostać poddany precyzyjnemu szlifowaniu bezkłowemu lub kłowemu. Celem jest uzyskanie odpowiedniej gładkości oraz dokładności wymiarowej w klasie tolerancji f7 lub h8.

Ważne aspekty szlifowania:

Chropowatość powierzchni (Ra): Powinna wynosić zazwyczaj od 0,15 do 0,40 µm. Zbyt gładka powierzchnia może utrudniać adhezję chromu, natomiast zbyt chropowata spowoduje nierównomierne narastanie warstwy.
Usunięcie warstwy odwęglonej: Szlifowanie usuwa wierzchnie warstwy metalu, które mogły ulec utlenieniu lub odwęgleniu podczas procesów hutniczych.
Wyeliminowanie bicia promieniowego: W przypadku regeneracji starych tłoczysk, kluczowe jest przywrócenie idealnej cylindryczności.

Procesy czyszczenia i aktywacji

Przed procesem galwanicznym element musi przejść przez szereg etapów przygotowania chemicznego:

Odtłuszczanie: Usunięcie pozostałości chłodziw, olejów i zanieczyszczeń stałych. Stosuje się kąpiele alkaliczne lub mycie elektrochemiczne.
Płukanie: Wielostopniowe płukanie w wodzie demineralizowanej zapobiega zanieczyszczeniu kąpieli głównej.
Dekatyzacja (trawienie/aktywacja): Krótkotrwałe poddanie elementu działaniu prądu o odwróconej polaryzacji w kąpieli chromowej. Ma to na celu delikatne podtrawienie powierzchni stali, co odsłania strukturę krystaliczną metalu i gwarantuje najwyższą adhezję (przyczepność) powłoki chromowej.

Regeneracja komponentów hydraulicznych: Drugie życie maszyn

Jednym z kluczowych obszarów działalności HP-Hydraulika Siłowa jest regeneracja zużytych elementów. Chromowanie twarde jest w tym przypadku technologią niezastąpioną, pozwalającą na przywrócenie parametrów fabrycznych, a często nawet ich poprawę względem oryginału.

Diagnostyka i usuwanie starej powłoki

Proces regeneracji tłoczyska zaczyna się od weryfikacji uszkodzeń. Jeśli stara powłoka jest złuszczona, porysowana lub skorodowana, musi zostać całkowicie usunięta. Odbywa się to metodą chemiczną w specjalnych roztworach, które rozpuszczają chrom, nie naruszając przy tym stali bazowej. Jest to metoda znacznie bezpieczniejsza niż usuwanie mechaniczne, które mogłoby zmienić geometrię elementu.

Naprawa ubytków i chromowanie nadwymiarowe

W sytuacjach, gdy na powierzchni stali występują głębokie wżery lub uszkodzenia mechaniczne, konieczne może być:

Napawanie ubytków specjalistycznymi drutami o składzie zbliżonym do materiału rodzimego.
Ponowne szlifowanie pod wymiar naprawczy.
Naniesienie grubszej warstwy chromu (tzw. chromowanie naprawcze). O ile standardowa grubość warstwy to 20–30 µm, w procesach regeneracyjnych możliwe jest naniesienie warstw o grubości przekraczającej 100 µm, choć wymaga to wielogodzinnego procesu galwanicznego i specyficznych ustawień prądowych.

Korzyści ekonomiczne i ekologiczne

Regeneracja tłoczysk za pomocą chromowania twardego oferuje szereg zalet:

Redukcja kosztów: Naprawa jest zazwyczaj o 30–60% tańsza niż zakup nowego komponentu, szczególnie w przypadku dużych siłowników maszyn budowlanych czy kopalnianych.
Skrócenie czasu przestoju: Często regeneracja trwa krócej niż oczekiwanie na sprowadzenie niestandardowej części zamiennej od producenta OEM.
Ochrona środowiska: Ponowne wykorzystanie stalowego rdzenia tłoczyska znacząco zmniejsza ślad węglowy związany z produkcją nowej stali.

Standardy Cromax i Ovako: Wykorzystanie najwyższej jakości materiałów bazowych

Jako przedstawiciel firmy Ovako, HP-Hydraulika Siłowa kładzie szczególny nacisk na jakość prętów chromowanych. Produkty serii Cromax są uznawane za światowy standard w dziedzinie tłoczysk. Dlaczego wybór stali ma tak wielkie znaczenie dla procesu chromowania?

Czystość metalurgiczna i jej wpływ na powłokę

Stal produkowana przez Ovako charakteryzuje się wyjątkową czystością wtrąceniową. W standardowych stalach niskiej jakości często występują mikroskopijne wtrącenia niemetaliczne (np. tlenki, siarczki). Podczas chromowania te miejsca stają się punktami zapalnymi:

Powodują powstawanie porów w powłoce chromowej.
Osłabiają adhezję, co w ekstremalnych warunkach pracy prowadzi do łuszczenia się chromu (tzw. flaking).
Przyspieszają korozję podpowłokową.

Powtarzalność parametrów

Pręty Cromax charakteryzują się ścisłą kontrolą tolerancji wymiarowej na całej długości oraz stabilnością składu chemicznego. Dla zakładu zajmującego się obróbką i chromowaniem oznacza to przewidywalność procesu. Każda partia materiału reaguje w kąpieli galwanicznej w ten sam sposób, co pozwala na zachowanie najwyższych standardów jakościowych (zgodnie z normą ISO 9227 w testach mgły solnej).

Zastosowanie prętów Cromax w budowie nowych maszyn zapewnia:

Gwarantowaną odporność korozyjną (np. klasa 9 lub 10 po 200h NSS).
Optymalną twardość powierzchniową (minimum 850 HV0.1).
Doskonałą spawalność rdzenia, co jest kluczowe przy montażu ucha siłownika.

Kontrola jakości i parametry techniczne powłok chromowych

Finalny produkt musi zostać poddany rygorystycznej kontroli. W branży hydrauliki siłowej nie ma miejsca na kompromisy, gdyż awaria tłoczyska może prowadzić do zniszczenia uszczelnień, wycieku oleju, a w konsekwencji do unieruchomienia całej maszyny lub zagrożenia bezpieczeństwa.

Lista kluczowych parametrów sprawdzanych po procesie chromowania:

Grubość warstwy: Mierzona przyrządami indukcyjnymi lub wiroprądowymi. Standard to zazwyczaj min. 20 µm dla zastosowań ogólnoprzemysłowych.
Mikrotwardość: Powłoka chromu twardego powinna mieścić się w zakresie 850–1100 HV. Taka twardość zapewnia odporność na zarysowania powodowane przez drobiny piasku, pyłu kopalnianego czy opiłki metalu.
Przyczepność (adhezja): Weryfikowana np. poprzez testy uderzeniowe lub termiczne.
Chropowatość końcowa: Po chromowaniu detal jest polerowany, aby uzyskać parametry Ra w zakresie 0,10–0,20 µm. Zapewnia to minimalne tarcie i maksymalną żywotność uszczelnień gumowych.
Wizualna ocena powierzchni: Wykluczenie takich wad jak pęcherze, wżery, przypalenia prądowe czy brak ciągłości powłoki.

Podsumowanie

Technologia chromowania twardego pozostaje fundamentem nowoczesnej hydrauliki siłowej. Dzięki unikalnemu połączeniu twardości, odporności na ścieranie i właściwości tribologicznych, powłoki te są nie do zastąpienia w większości aplikacji przemysłowych. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., łącząc dostęp do najwyższej jakości materiałów stalowych Ovako (Cromax) z ekspercką wiedzą w zakresie procesów galwanicznych i regeneracyjnych, oferuje rozwiązania, które realnie wydłużają cykl życia maszyn.

Zrozumienie, że chromowanie to nie tylko proces chemiczny, ale kompleksowy ciąg technologiczny – od precyzyjnego szlifowania, przez rygorystyczną kontrolę parametrów kąpieli, aż po finalne polerowanie – pozwala na dostarczanie komponentów gotowych do pracy w najtrudniejszych warunkach. Niezależnie od tego, czy mamy do czynienia z produkcją nowych tłoczysk, czy z regeneracją siłowników w maszynach budowlanych, kluczem do sukcesu jest dbałość o detale na każdym etapie obróbki powierzchniowej.
