Technologia chromowania twardego: Proces, mikrostruktura i innowacje Ovako Cromax

Wprowadzenie do zaawansowanej galwanotechniki w hydraulice siłowej

Chromowanie twarde, znane również jako chromowanie techniczne, stanowi fundament współczesnej inżynierii mechanicznej, szczególnie w obszarze hydrauliki siłowej. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dostarcza rozwiązania, które wykraczają poza standardową ochronę antykorozyjną. Proces ten nie jest jedynie nakładaniem warstwy dekoracyjnej, lecz skomplikowaną operacją elektrochemiczną, która zmienia właściwości fizykochemiczne powierzchni prętów stalowych, nadając im ekstremalną twardość, niskie współczynniki tarcia oraz wyjątkową odporność na zużycie ścierne.

Zrozumienie technologii chromowania wymaga zagłębienia się w mechanizmy zachodzące na poziomie molekularnym podczas elektrolizy. Właściwa kontrola parametrów procesu decyduje o tym, czy powłoka będzie trwała, czy też ulegnie przedwczesnemu łuszczeniu lub korozji podpowłokowej. W niniejszym artykule przeanalizujemy kluczowe aspekty technologiczne, które sprawiają, że pręty chromowane, a w szczególności produkty z rodziny Cromax, definiują standardy niezawodności w najcięższych aplikacjach przemysłowych.

Fundamenty elektrochemiczne procesu chromowania twardego

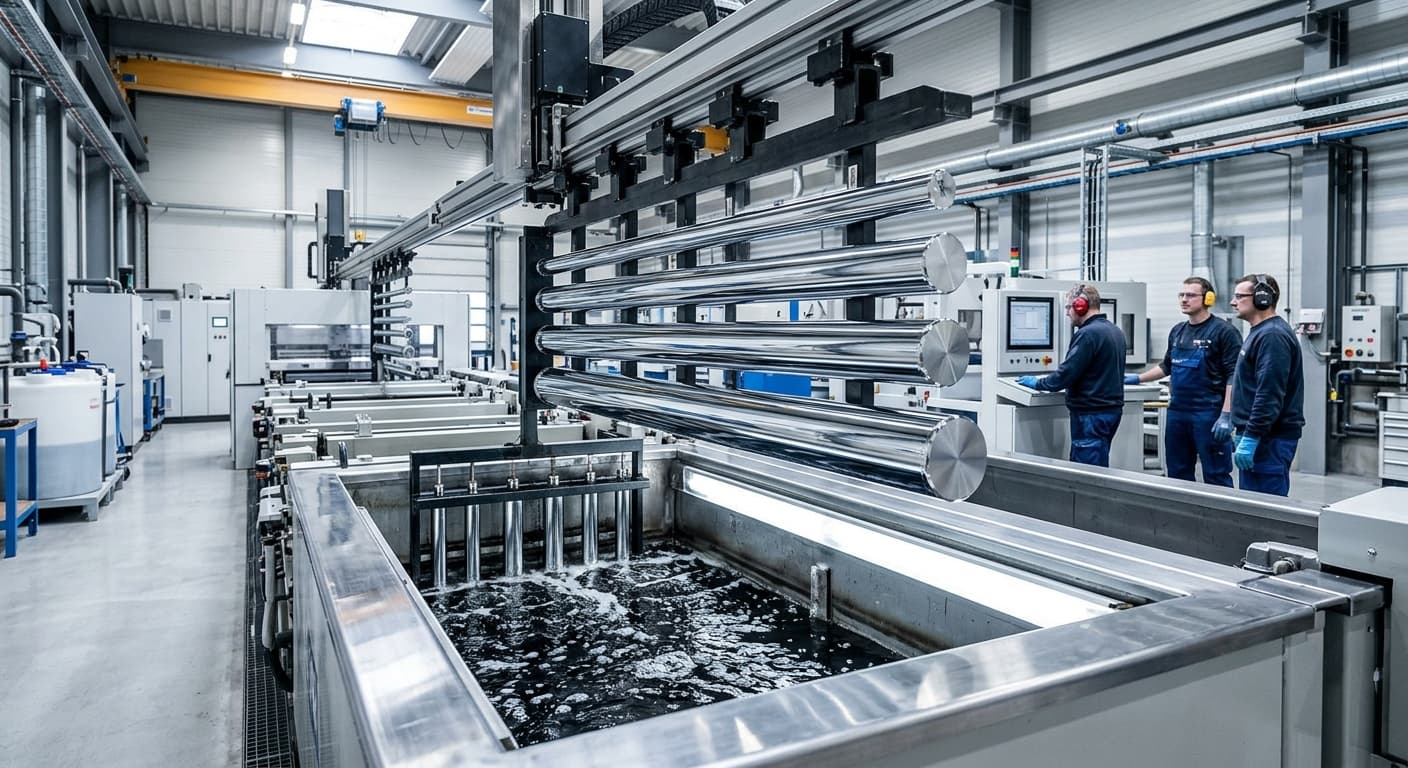

Proces nakładania powłoki chromowej odbywa się w specjalistycznych wannach galwanicznych wypełnionych elektrolitem. Kluczowym składnikiem roztworu jest kwas chromowy (bezwodnik kwasu chromowego CrO3) oraz katalizatory, zazwyczaj w postaci jonów siarczanowych lub kwasów fluorowych. Mechanizm osadzania metalicznego chromu z roztworu zawierającego jony chromu sześciowartościowego jest procesem o niskiej sprawności prądowej (zazwyczaj od 10% do 25%), co oznacza, że większość energii elektrycznej jest zużywana na wydzielanie wodoru.

Kinetyka osadzania i rola katalizatorów

Efektywność procesu zależy od precyzyjnej równowagi chemicznej. Brak odpowiedniego stężenia katalizatora uniemożliwia powstanie ciągłej powłoki, prowadząc jedynie do przebarwień materiału bazowego. W nowoczesnych procesach stosowanych przy produkcji prętów Cromax wykorzystuje się zaawansowane katalizatory bezfluorkowe, które pozwalają na:

Uzyskanie wyższej twardości mikroskopowej powłoki.
Zwiększenie szybkości osadzania, co przekłada się na lepszą strukturę krystaliczną.
Zmniejszenie agresywności roztworu wobec nieosłoniętych fragmentów stali.
Lepsze rozłożenie grubości powłoki na skomplikowanych kształtach, choć w przypadku prętów priorytetem jest idealna cylindryczność.

Zarządzanie wydzielaniem wodoru

Intensywne wydzielanie wodoru podczas elektrolizy niesie ze sobą ryzyko kruchości wodorowej materiału bazowego. Cząsteczki wodoru mogą dyfundować do struktury krystalicznej stali, powodując naprężenia wewnętrzne. W procesach realizowanych przez HP-Hydraulika kładzie się duży nacisk na odpowiednią obróbkę cieplną po chromowaniu (odwodorowanie), jeśli specyfika materiału bazowego tego wymaga, oraz na dobór stali o kontrolowanej czystości metalurgicznej, co minimalizuje to zjawisko.

Etapy przygotowania powierzchni i kontrola parametrów procesowych

Jakość końcowa pręta chromowanego w 70% zależy od tego, co dzieje się przed samym zanurzeniem elementu w wannie galwanicznej. Powłoka chromowa jest powłoką "odwzorowującą", co oznacza, że wszelkie niedoskonałości powierzchniowe pręta bazowego zostaną uwydatnione po nałożeniu chromu.

Przygotowanie mechaniczne i chemiczne

Proces technologiczny w zakładach produkcyjnych współpracujących z HP-Hydraulika obejmuje następujące kroki:

Szlifowanie bezkłowe: Kluczowy etap zapewniający tolerancję wymiarową i odpowiednią chropowatość wstępną. Użycie nowoczesnych chłodziw zapobiega przypaleniom szlifierskim, które mogłyby osłabić przyczepność chromu.
Odtłuszczanie elektrochemiczne: Usunięcie najdrobniejszych pozostałości olejów i past polerskich. Jest to proces dwustopniowy (anodowy i katodowy), zapewniający idealną czystość powierzchni.
Trawienie anodowe (aktywacja): Krótkotrwałe poddanie pręta działaniu prądu o odwrotnej polaryzacji w kąpieli chromowej. Powoduje to mikroskopijne rozwinięcie powierzchni i usunięcie pasywnej warstwy tlenków, co gwarantuje wiązanie metaliczne między stalą a chromem.

Parametry krytyczne podczas elektrolizy

Utrzymanie stałych właściwości powłoki wymaga rygorystycznej kontroli:

Gęstość prądu: Zazwyczaj w granicach 30-60 A/dm². Zbyt wysoka gęstość powoduje powstawanie tzw. "przypaleń" i dendrytów na końcach prętów, natomiast zbyt niska prowadzi do powstawania powłok matowych o niskiej twardości.
Temperatura kąpieli: Utrzymywana najczęściej w przedziale 50-60°C. Nawet wahania rzędu 2°C mogą znacząco wpłynąć na strukturę mikropęknięć chromu i jego twardość.
Skład chemiczny: Regularna analiza zawartości chromu metalicznego, kwasu chromowego oraz zanieczyszczeń (takich jak jony żelaza czy miedzi), które zwiększają oporność kąpieli i pogarszają jakość powłoki.

Mikrostruktura powłoki i unikalne właściwości produktów Cromax

Pręty Cromax produkowane przez Ovako wyróżniają się na tle rynkowych standardów specyficzną mikrostrukturą powłoki. W przeciwieństwie do tradycyjnego chromowania, proces ten jest optymalizowany pod kątem uzyskania konkretnej sieci mikropęknięć.

Znaczenie sieci mikropęknięć (Micro-cracking)

Chrom twardy naturalnie posiada naprężenia rozciągające, które prowadzą do powstawania drobnych pęknięć w trakcie wzrostu powłoki. Choć może brzmieć to jak wada, w technologii Cromax jest to cecha pożądana i ściśle kontrolowana:

Gęstość pęknięć: Optymalna powłoka powinna posiadać od 400 do 1000 pęknięć na centymetr bieżący. Taka struktura pozwala na relaksację naprężeń wewnętrznych, zapobiegając łuszczeniu się chromu.
Retencja środka smarnego: Mikropęknięcia działają jak mikroskopijne zbiorniki na olej hydrauliczny. Zapewnia to stałe smarowanie uszczelnień siłownika, co drastycznie redukuje tarcie i wydłuża żywotność całego węzła uszczelniającego.
Odporność korozyjna: Gęsta sieć pęknięć, które nie przebiegają prostopadle do materiału bazowego, ale tworzą labirynt, utrudnia penetrację czynników korozyjnych do stali.

Właściwości mechaniczne powłoki Cromax

Produkty oferowane przez HP-Hydraulika charakteryzują się następującymi parametrami technicznymi:

Twardość powierzchniowa: Minimum 850 HV0.1, co w praktyce oznacza niemal całkowitą odporność na zarysowania typowymi zanieczyszczeniami przemysłowymi.
Grubość warstwy: Standardowo 20-25 μm, jednak proces pozwala na precyzyjne nanoszenie warstw o innych grubościach w zależności od wymagań klienta.
Chropowatość powierzchni: Parametr Ra wynosi zazwyczaj 0,10–0,20 μm. Zbyt gładka powierzchnia (Ra < 0,05 μm) mogłaby prowadzić do zrywania filmu olejowego i zjawiska "stick-slip".

Optymalizacja doboru materiału bazowego: Synergia stali i chromu

HP-Hydraulika jako oficjalny przedstawiciel Ovako kładzie duży nacisk na to, że pręt chromowany to system składający się z dwóch integralnych części: stali bazowej i powłoki. Wybór odpowiedniego gatunku stali ma kluczowe znaczenie dla trwałości tłoczyska.

Gatunki stali i ich charakterystyka

Cromax 280X: Oparty na stali niskowęglowej, mikrostopowej. Oferuje doskonałą spawalność i skrawalność przy zachowaniu wysokich parametrów wytrzymałościowych. Jest to standard w wielu aplikacjach budowlanych.
Cromax 42MnV7: Stal o podwyższonej wytrzymałości, często stosowana tam, gdzie występują duże obciążenia gnące.
Cromax 40CrMo4: Stal stopowa przeznaczona do hartowania indukcyjnego. Połączenie twardej powłoki chromowej z zahartowaną warstwą podpowłokową daje produkt o najwyższej odporności na uszkodzenia mechaniczne (uderzenia, wgnioty).

Hartowanie indukcyjne jako wzmocnienie systemu

Dla elementów pracujących w ekstremalnie trudnych warunkach (np. górnictwo, recykling złomu), HP-Hydraulika rekomenduje pręty hartowane indukcyjnie przed chromowaniem. Proces ten tworzy twardą "skorupę" pod warstwą chromu, co zapobiega tzw. efektowi "skorupki jajka" – czyli wgniataniu twardego, ale cienkiego chromu w miękkie podłoże stalowe pod wpływem punktowego uderzenia.

Wyzwania eksploatacyjne i nowoczesne podejście do regeneracji

Elementy hydrauliki siłowej pracują często w środowiskach silnie zanieczyszczonych lub korozyjnych (np. w przemyśle morskim czy chemicznym). HP-Hydraulika zapewnia wsparcie techniczne w diagnozowaniu przyczyn przedwczesnego zużycia tłoczysk.

Najczęstsze problemy technologiczne

Korozja wżerowa: Wynika często z niewłaściwego doboru grubości chromu do środowiska pracy lub niskiej jakości pręta bazowego z dużą ilością wtrąceń niemetalicznych.
Łuszczenie się powłoki: Najczęściej jest wynikiem błędów w procesie przygotowania powierzchni (pozostałości tłuszczu lub tlenków) lub zbyt wysokich naprężeń własnych w powłoce.
Zużycie ścierne: Może być przyspieszone przez niewłaściwy dobór uszczelnień lub zanieczyszczenie oleju hydraulicznego cząstkami stałymi o twardości wyższej niż chrom.

Proces regeneracji elementów hydraulicznych

Firma HP-Hydraulika oferuje profesjonalną regenerację, która nie polega jedynie na powierzchownej naprawie. Proces obejmuje:

Usunięcie starej powłoki chromowej w specjalnych roztworach, które nie atakują stali bazowej.
Weryfikację wymiarową i geometryczną rdzenia.
Szlifowanie naprawcze w celu przywrócenia idealnej geometrii (usuwanie owalizacji i bicia).
Nałożenie nowej, często grubszej warstwy chromu twardego (tzw. chromowanie nadwymiarowe).
Końcowe szlifowanie i polerowanie do wymiaru nominalnego.

Tak przeprowadzona regeneracja przywraca elementowi 100% pierwotnej sprawności, będąc rozwiązaniem znacznie bardziej ekonomicznym i ekologicznym niż produkcja nowego elementu.

Aspekty ekologiczne i bezpieczeństwo procesowe

Nowoczesna galwanotechnika musi mierzyć się z rygorystycznymi normami środowiskowymi, takimi jak rozporządzenie REACH. HP-Hydraulika oraz jej partnerzy, jak firma Ovako, aktywnie uczestniczą w transformacji procesów w kierunku mniejszego wpływu na środowisko.

Kierunki rozwoju technologii

Zamknięte obiegi wody: Wykorzystanie systemów kaskadowych i jonitowych do oczyszczania popłuczyn, co minimalizuje zrzuty ścieków.
Ograniczanie emisji aerozoli: Stosowanie nowoczesnych środków powierzchniowo czynnych zapobiegających powstawaniu mgły chromowej nad wannami.
Badania nad chromem trójwartościowym: Choć w chromowaniu twardym chrom sześciowartościowy wciąż dominuje ze względu na parametry techniczne, trwają intensywne prace nad alternatywnymi kąpielami, które zapewnią identyczną twardość i strukturę mikropęknięć.

Podsumowanie

Technologia chromowania twardego, reprezentowana przez ofertę HP-Hydraulika Siłowa i Mechanika Maszyn s.c., to zaawansowana dziedzina łącząca chemię procesową, metalurgię i precyzyjną obróbkę mechaniczną. Wybór prętów Cromax to nie tylko zakup komponentu, ale inwestycja w technologię, która optymalizuje pracę systemów hydraulicznych poprzez:

Minimalizację tarcia i zużycia uszczelnień dzięki kontrolowanej sieci mikropęknięć.
Zapewnienie ekstremalnej trwałości powierzchniowej (twardość > 850 HV).
Gwarancję stabilności wymiarowej i wysokiej odporności korozyjnej.
Możliwość pełnej regeneracji, co wpisuje się w strategię zrównoważonego rozwoju i oszczędności w utrzymaniu ruchu.

Dzięki ścisłej współpracy z Ovako oraz posiadaniu wiedzy eksperckiej w zakresie napraw i wsparcia technicznego, HP-Hydraulika dostarcza rozwiązania, które sprawdzają się w najbardziej wymagających gałęziach przemysłu, od maszyn budowlanych po zaawansowane systemy produkcyjne.
