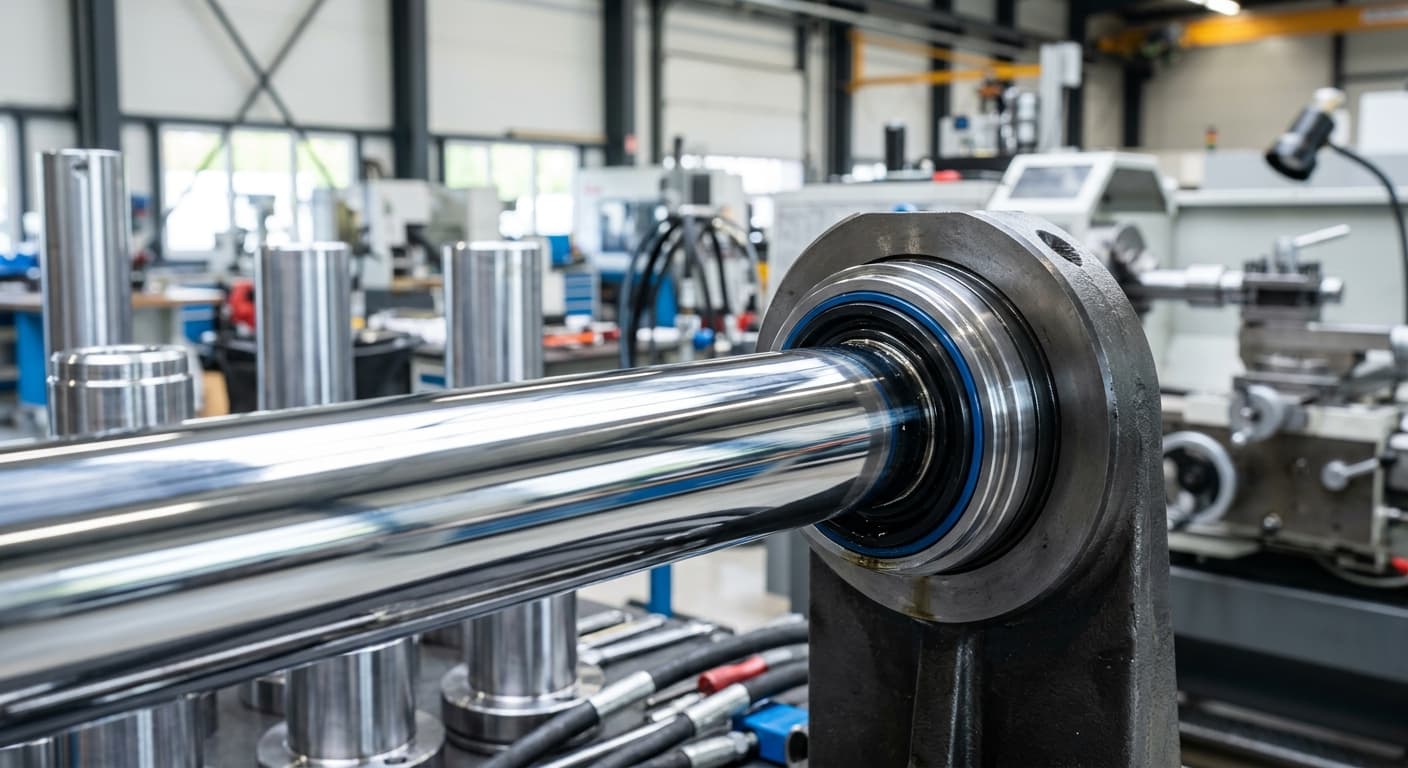

Synergia tłoczyska i uszczelnienia: Klucz do szczelności układów

Wprowadzenie

W świecie hydrauliki siłowej, gdzie ciśnienia robocze często przekraczają 300 barów, a warunki eksploatacyjne obejmują ekstremalne temperatury i agresywne środowiska chemiczne, niezawodność układu zależy od najdrobniejszych detali technicznych. Jednym z najbardziej krytycznych, a zarazem często niedocenianych aspektów, jest interakcja zachodząca na styku tłoczyska i pakietu uszczelniającego. To właśnie tutaj rozstrzyga się kwestia sprawności objętościowej siłownika, jego żywotności oraz kosztów utrzymania ruchu.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., będąca oficjalnym przedstawicielem marki Ovako, dostarcza rozwiązania oparte na prętach chromowanych Cromax, które zostały zaprojektowane z myślą o optymalizacji tego właśnie styku. Niniejszy artykuł analizuje techniczne aspekty współpracy powłoki chromowej z uszczelnieniami elastomerowymi i polimerowymi, wskazując na parametry decydujące o sukcesie inżynieryjnym w nowoczesnej budowie maszyn.

Tribologia styku: Tłoczysko – Uszczelnienie

Tribologia, nauka o procesach zachodzących w ruchomym styku ciał stałych, w przypadku siłowników hydraulicznych koncentruje się na tarciu, zużyciu i smarowaniu. Tłoczysko pokryte warstwą twardego chromu nie jest jedynie elementem konstrukcyjnym przenoszącym siły mechaniczne; pełni ono rolę bieżni dla uszczelnień, która musi spełniać rygorystyczne wymagania fizykochemiczne.

Rodzaje tarcia w układzie

W trakcie pracy siłownika mamy do czynienia z trzema stanami smarowania:

1. Smarowanie płynne: Występuje przy wysokich prędkościach wysuwu, gdzie między uszczelnieniem a prętem tworzy się ciągły film olejowy. Warstwa ta minimalizuje tarcie i chroni obie powierzchnie.
2. Smarowanie mieszane: Pojawia się w fazach rozruchu i hamowania. Film olejowy jest zbyt cienki, by całkowicie odseparować powierzchnie, co prowadzi do częściowego styku wierzchołków chropowatości.
3. Smarowanie graniczne: Występuje przy bardzo małych prędkościach lub wysokich obciążeniach poprzecznych. Tutaj kluczową rolę odgrywają właściwości samej powłoki chromowej i jej zdolność do utrzymania cząsteczek środka smarnego.

Zjawisko Stick-Slip

Niewłaściwa charakterystyka powierzchni tłoczyska może prowadzić do zjawiska drgań ciernych (stick-slip). Objawia się ono skokową pracą siłownika, co jest niedopuszczalne w precyzyjnych układach sterowania, np. w maszynach budowlanych czy liniach produkcyjnych. Produkty Cromax, dzięki unikalnej strukturze mikrospękań i kontrolowanej chropowatości, skutecznie minimalizują to zjawisko, zapewniając płynność ruchu nawet przy minimalnych prędkościach.

Parametry powierzchniowe a żywotność uszczelnień

Powszechnym błędem jest ocenianie jakości tłoczyska jedynie przez pryzmat parametru Ra (średnie arytmetyczne odchylenie profilu chropowatości). Choć jest on ważny, w profesjonalnej diagnostyce prowadzonej przez HP-Hydraulika bierze się pod uwagę znacznie szersze spektrum danych.

Znaczenie parametrów Rz i Rmax

Podczas gdy Ra daje ogólny obraz gładkości, parametry Rz (wysokość chropowatości według dziesięciu punktów) oraz Rmax (maksymalna wysokość profilu) informują nas o pojedynczych „szczytach”, które mogą działać jak mikro-noże, skrawając krawędź uszczelniającą przy każdym cyklu pracy. Pręty chromowane Cromax charakteryzują się wyjątkową jednorodnością tych parametrów, co przekłada się na:

• Zmniejszenie zużycia ściernego wargi uszczelniającej.
• Stabilność filmu olejowego (brak lokalnych przerw w smarowaniu).
• Redukcję wycieków zewnętrznych wynikających z degradacji elastomeru.

Rola mikrospękań w twardym chromie

Techniczne chromowanie twarde, oferowane przez HP-Hydraulika, generuje na powierzchni pręta sieć mikroskopijnych spękań. Wbrew pozorom, ich obecność jest pożądana. Działają one jak miniaturowe rezerwuary oleju, które transportują środek smarny pod wargę uszczelnienia podczas ruchu. Gęstość i głębokość tych spękań w produktach Ovako są ściśle monitorowane w procesie produkcji, co odróżnia je od tanich zamienników, gdzie sieć spękań jest chaotyczna lub zbyt rzadka, co prowadzi do „suchej” pracy i przegrzewania się uszczelnień.

Kompatybilność materiałowa i chemiczna

Współczesna hydraulika korzysta z różnorodnych mediów roboczych – od standardowych olejów mineralnych (HLP, HVLP), przez ciecze trudnopalne (HFC), aż po oleje biodegradowalne (HEES). Każde z tych mediów inaczej oddziałuje na parę cierną tłoczysko-uszczelnienie.

Interakcja z elastomerami

Najczęściej stosowane materiały uszczelniające to:

• NBR (Kauczuk butadienowo-akrylonitrylowy): Standardowy, o dobrej odporności na oleje mineralne, ale wrażliwy na wysokie temperatury.
• PU (Poliuretan): Charakteryzuje się wysoką odpornością mechaniczną i na ścieranie, idealny do pracy z prętami chromowanymi Cromax w ciężkich warunkach.
• FKM (Viton): Stosowany tam, gdzie temperatura przekracza 100°C lub wymagana jest wysoka odporność chemiczna.

Powłoka chromowa produkowana przez Ovako jest chemicznie pasywna wobec większości tych materiałów, co zapobiega zjawisku adhezji (przyklejania się) uszczelnienia do tłoczyska podczas długich postojów maszyny. Jest to kluczowe w sektorach takich jak rolnictwo, gdzie maszyny mogą stać nieużywane przez wiele miesięcy.

Ochrona przed korozją podpowłokową

Szczelność układu to nie tylko brak wycieków oleju, ale także ochrona przed wnikaniem wilgoci do wnętrza siłownika. Pręty Cromax 400 i 280, dzięki zastosowaniu wysokiej jakości stali bazowej oraz precyzyjnemu procesowi galwanicznemu, oferują podwyższoną odporność na korozję (potwierdzoną w testach w komorze solnej zgodnie z ISO 9227). Zapobiega to powstawaniu ognisk rdzy pod uszczelnieniem, które są najczęstszą przyczyną nagłych awarii i konieczności kosztownej regeneracji.

Projektowanie i dobór parametrów dla optymalnej szczelności

Inżynierowie i projektanci współpracujący z HP-Hydraulika mogą liczyć na wsparcie w doborze odpowiednich tolerancji i pasowań, które mają bezpośredni wpływ na funkcjonalność węzła uszczelniającego.

Tolerancje wymiarowe (ISO f7, h8)

Precyzja wykonania średnicy pręta chromowanego decyduje o wielkości szczeliny, w której pracuje uszczelnienie. Zbyt duża szczelina pod ciśnieniem może prowadzić do tzw. ekstruzji, czyli wyciskania materiału uszczelnienia w szczelinę, co skutkuje jego błyskawicznym zniszczeniem. HP-Hydraulika dostarcza pręty w standardowych tolerancjach f7, zapewniając idealne dopasowanie do większości komercyjnych systemów uszczelniających.

Wykończenie powierzchni – proces dogładzania (Superfinishing)

Produkty Cromax przechodzą proces precyzyjnego szlifowania i polerowania. Warto wiedzieć, że zbyt gładka powierzchnia (Ra < 0,05 µm) jest równie szkodliwa jak zbyt chropowata. Powierzchnia „lustrzana” uniemożliwia utrzymanie filmu olejowego, co prowadzi do tarcia suchego i pękania wargi uszczelniającej. Standardy Ovako gwarantują, że chropowatość mieści się w „złotym środku” technologicznym, optymalnym dla trwałości polimerów.

Rola profesjonalnej regeneracji w przywracaniu sprawności

Firma HP-Hydraulika specjalizuje się nie tylko w dystrybucji nowych komponentów, ale również w zaawansowanej regeneracji siłowników. Proces ten jest kluczowy w kontekście ekonomii utrzymania ruchu (Maintenance, Repair and Overhaul - MRO).

Diagnostyka zużycia tłoczyska

Podczas serwisu eksperci HP-Hydraulika oceniają stan powierzchni pręta pod kątem:

1. Wgnieceń i rys wzdłużnych: Powstających wskutek zanieczyszczeń w oleju lub uszkodzeń mechanicznych.
2. Zużycia warstwy chromu: Widocznego jako zmatowienia lub przebarwienia, świadczącego o przekroczeniu żywotności zmęczeniowej powierzchni.
3. Skrzywień: Wykrywanych za pomocą czujników zegarowych, które dyskwalifikują pręt z dalszej eksploatacji bez prostowania.

Proces regeneracji krok po kroku

W przypadku uszkodzeń, które nie wymagają wymiany pręta na nowy Cromax, stosuje się proces re-chromowania:

• Szlifowanie wstępne: Usunięcie starej powłoki i wyrównanie powierzchni.
• Aktywacja powierzchniowa: Przygotowanie chemiczne do nałożenia nowej warstwy.
• Chromowanie twarde: Nałożenie nowej powłoki o grubości dostosowanej do wymagań klienta.
• Szlifowanie końcowe i polerowanie: Przywrócenie pierwotnych parametrów chropowatości.

Dzięki temu, że HP-Hydraulika operuje na technologii tożsamej z procesami Ovako, zregenerowane elementy odzyskują pełną kompatybilność z nowymi uszczelnieniami, co znacznie wydłuża czas międzyremontowy maszyn.

Praktyczne wskazówki dla użytkowników i serwisantów

Aby maksymalnie wykorzystać potencjał prętów chromowanych Cromax i zapewnić długowieczność uszczelnień, należy przestrzegać kilku zasad eksploatacyjnych:

• Regularna kontrola zgarniaczy: Zgarniacz (usczelnienie zewnętrzne) chroni system przed dostawaniem się piasku i kurzu. Jego uszkodzenie prowadzi do porysowania powierzchni chromu.
• Czystość oleju: Nawet najlepsza powłoka chromowa nie wytrzyma kontaktu z zanieczyszczeniami stałymi krążącymi w układzie. Filtracja na poziomie 10-25 µm jest standardem.
• Unikanie udarów bocznych: Siły poprzeczne powodują jednostronne wycieranie chromu i deformację prowadnic, co destabilizuje pracę uszczelnień.
• Stosowanie odpowiednich narzędzi montażowych: Podczas serwisu należy używać tulei montażowych, aby nie uszkodzić nowej wargi uszczelnienia o krawędzie tłoczyska lub gwinty.

Podsumowanie

Synergia między powierzchnią tłoczyska a systemem uszczelnień jest fundamentem niezawodności każdej maszyny hydraulicznej. Wybór wysokiej jakości materiałów, takich jak pręty chromowane Cromax od Ovako, oraz powierzenie serwisu specjalistom z HP-Hydraulika Siłowa i Mechanika Maszyn s.c., gwarantuje nie tylko szczelność, ale przede wszystkim przewidywalność kosztów operacyjnych.

Zrozumienie, że powłoka chromowa to coś więcej niż tylko estetyczne wykończenie, pozwala na optymalizację projektów maszyn i procesów ich utrzymania. Technologia chromowania twardego, wsparta wiedzą z zakresu tribologii i materiałoznawstwa, pozostaje niezastąpionym rozwiązaniem w najtrudniejszych wyzwaniach inżynieryjnych współczesnego przemysłu.
