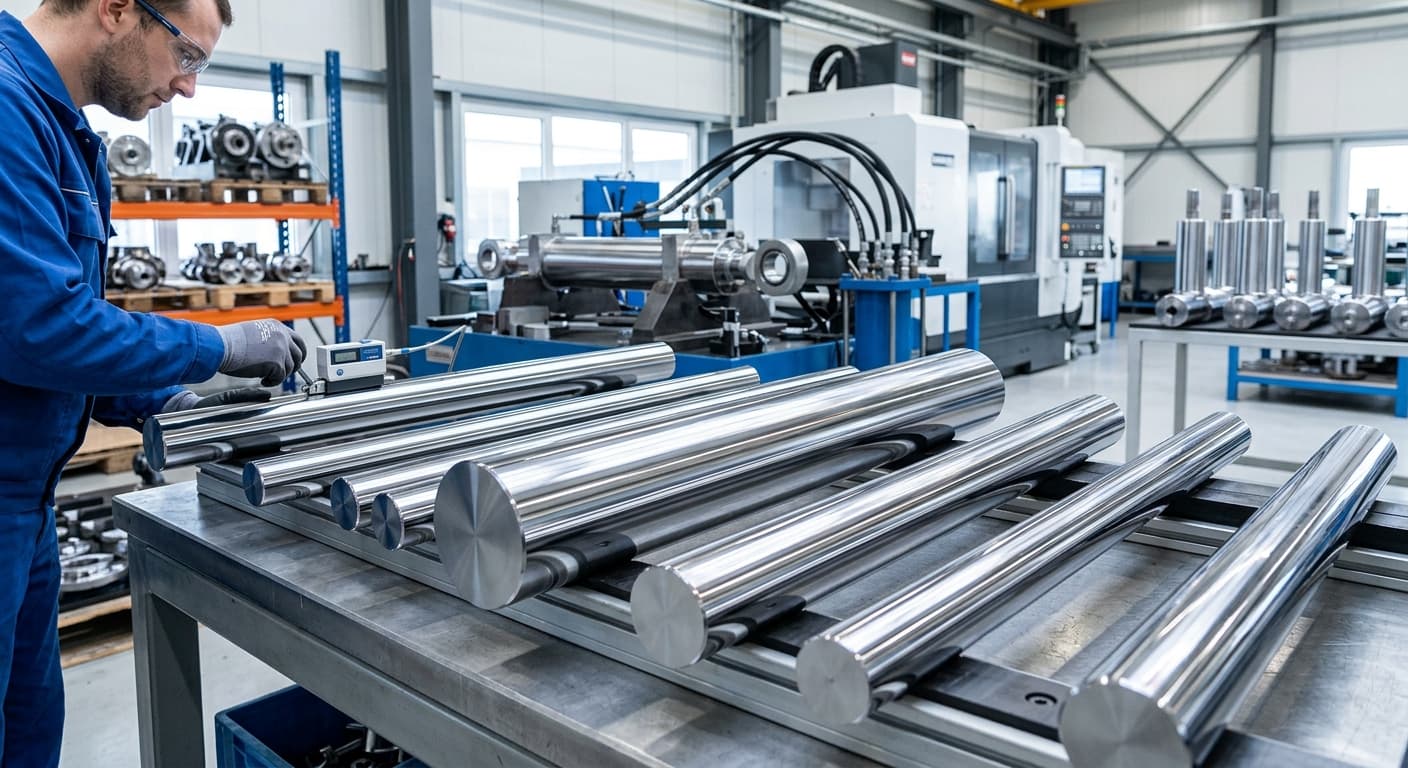

Standardy jakościowe i dobór techniczny prętów chromowanych Cromax

Wprowadzenie do standaryzacji w hydraulice siłowej

Współczesna hydraulika siłowa stawia przed komponentami maszyn wymagania, które jeszcze dekadę temu uznawano za ekstremalne. Ciśnienia robocze przekraczające 400 barów, praca w środowiskach o wysokim zasoleniu czy konieczność zachowania absolutnej szczelności przez tysiące cykli pracy sprawiają, że dobór materiałów nie może być kwestią przypadku. Kluczowym elementem każdego siłownika hydraulicznego jest tłoczysko, które jako element ruchomy, jest bezpośrednio narażone na czynniki zewnętrzne oraz tarcie.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dostarcza na rynek pręty chromowane serii Cromax, które wyznaczają standardy w zakresie precyzji wykonania i trwałości. Wybór odpowiedniego pręta chromowanego wymaga jednak głębokiej wiedzy na temat norm technicznych, właściwości metalurgicznych oraz specyfiki procesów galwanicznych. Niniejszy artykuł stanowi techniczne kompendium wiedzy na temat parametrów, które decydują o jakości i przydatności prętów chromowanych w profesjonalnych zastosowaniach przemysłowych.

Klasyfikacja normatywna i tolerancje wymiarowe

Podstawą projektowania układów hydraulicznych jest operowanie w ściśle określonych granicach tolerancji. Pręty chromowane stosowane na tłoczyska muszą współpracować z systemami uszczelnień i prowadnicami, co wymusza rygorystyczne podejście do geometrii materiału.

Tolerancje średnicy według ISO 286-2

Standardem rynkowym dla prętów chromowanych jest tolerancja f7. Wybór tej klasy nie jest przypadkowy – zapewnia ona optymalny luz roboczy dla większości standardowych uszczelnień dławnicowych. Warto jednak zwrócić uwagę na inne warianty stosowane w zależności od specyfiki aplikacji:

• Tolerancja f7: Najpowszechniejsza, stosowana w standardowych siłownikach przemysłowych i maszynach budowlanych.
• Tolerancja h7: Wykorzystywana tam, gdzie wymagane jest ciasne pasowanie, często w precyzyjnych urządzeniach pozycjonujących.
• Tolerancja g6: Spotykana w aplikacjach o najwyższej precyzji, gdzie minimalizacja bicia promieniowego jest krytyczna.

Parametry prostoliniowości i owalności

Odchyłka od prostoliniowości jest parametrem krytycznym dla trwałości uszczelnień i stabilności pracy tłoczyska pod obciążeniem wyboczeniowym. Standardowe wymagania dla prętów Cromax obejmują:

1. Prostoliniowość: Maksymalna odchyłka wynosi zazwyczaj 0,1 mm na każde 1000 mm długości pręta (0,1:1000). W przypadku prętów o większych średnicach, parametry te mogą być jeszcze bardziej zaostrzone.
2. Owalność (błąd kołowości): Nie może przekraczać połowy pola tolerancji średnicy (np. dla f7). Przekroczenie tej wartości skutkuje nierównomiernym zużyciem uszczelnień i ryzykiem wycieków pod wysokim ciśnieniem.

Topografia powierzchni i parametry chropowatości

Powierzchnia pręta chromowanego nie jest idealnie gładka – i nie powinna taka być. Odpowiednia mikrostruktura powierzchni odpowiada za zatrzymywanie filmu olejowego, który smaruje uszczelnienia, redukując tarcie i wydzielanie ciepła.

Znaczenie parametrów Ra, Rz i Rt

W specyfikacjach technicznych HP-Hydraulika najczęściej operuje się parametrem Ra, jednak dla pełnej diagnostyki powierzchni niezbędna jest analiza szerszego spektrum:

• Ra (Średnie arytmetyczne odchylenie profilu): Standardowo dla prętów Cromax wynosi ono od 0,10 μm do 0,20 μm. Zbyt niskie Ra (poniżej 0,05 μm) może prowadzić do zjawiska "suchego tarcia" i szybkiego zniszczenia wargi uszczelniającej.
• Rz (Wysokość chropowatości według 10 punktów): Zazwyczaj nie przekracza 1,0 μm. Parametr ten lepiej opisuje obecność pojedynczych wzniesień, które mogłyby mechanicznie uszkodzić elastomer uszczelki.
• Rt (Całkowita wysokość profilu): Pozwala na identyfikację najgłębszych rys lub zadziorów powstałych w procesie szlifowania przed chromowaniem.

Proces szlifowania i polerowania

Osiągnięcie powyższych parametrów jest możliwe dzięki wieloetapowej obróbce wykańczającej. Pręty przed nałożeniem powłoki chromowej poddawane są szlifowaniu bezkłowemu (centerless grinding), a po procesie galwanizacji – polerowaniu (superfinish). Zapewnia to nie tylko walory estetyczne, ale przede wszystkim powtarzalność parametrów tribologicznych na całej długości pręta, co jest kluczowe przy produkcji seryjnej siłowników.

Charakterystyka powłoki chromowej i odporność korozyjna

Sercem produktów oferowanych przez HP-Hydraulika jest warstwa chromu twardego. W odróżnieniu od chromowania dekoracyjnego, chromowanie techniczne ma na celu nadanie powierzchni specyficznych cech mechanicznych i chemicznych.

Twardość i struktura powłoki

Chrom twardy nanoszony galwanicznie charakteryzuje się wyjątkową twardością, która w skali Vickersa wynosi zazwyczaj od 850 do 1100 HV0.1. Taka twardość zapewnia:

• Wysoką odporność na ścieranie ścierne (np. przez pył kwarcowy w maszynach budowlanych).
• Odporność na uderzenia drobnych frakcji materiałów sypkich.
• Niski współczynnik tarcia w kontakcie z większością materiałów uszczelniających.

Struktura powłoki Cromax charakteryzuje się gęstą siecią mikropęknięć (micro-cracks). Choć brzmi to paradoksalnie, kontrolowana ilość mikropęknięć (powyżej 400 na cm bieżący) jest pożądana. Pozwalają one na równomierne rozłożenie naprężeń własnych w powłoce oraz stanowią mikro-zbiorniki dla oleju hydraulicznego.

Odporność korozyjna i testy NSS

Jednym z najważniejszych wskaźników jakości pręta chromowanego jest jego odporność na korozję, mierzona w teście obojętnej mgły solnej (NSS) zgodnie z normą ISO 9227. Wyniki podaje się w godzinach oraz według skali ocen (Rating) zgodnie z ISO 10289.

• Standard Cromax: Oferuje zazwyczaj odporność na poziomie 200h Rating 9, co jest wystarczające dla większości zastosowań lądowych.
• Cromax 42CrMo4: Dzięki lepszemu przygotowaniu podłoża i gęstszej powłoce, osiąga znacznie wyższe parametry, dedykowane do pracy w trudnych warunkach.
• Technologia NiCr: W przypadku ekstremalnych wymagań (np. przemysł morski, offshore), stosuje się podwarstwę niklu pod powłoką chromu, co pozwala osiągnąć odporność przekraczającą 1000h NSS.

Dobór materiału bazowego – rdzeń pręta

Chromowanie twarde jest procesem uszlachetniania powierzchni, jednak o wytrzymałości konstrukcyjnej tłoczyska decyduje stal użyta jako rdzeń. HP-Hydraulika bazuje na sprawdzonych gatunkach stali dostarczanych przez Ovako.

Gatunki stali i ich przeznaczenie

1. C45E: Najpopularniejsza stal węglowa. Łatwa w obróbce mechanicznej, o dobrej spawalności. Idealna do standardowych siłowników rolniczych i lekkich maszyn przemysłowych. Wytrzymałość na rozciąganie (Rm) wynosi ok. 570-700 MPa.
2. 20MnV6 (Cromax 280): Niskostopowa stal manganowo-wanadowa. Charakteryzuje się wyższą granicą plastyczności i doskonałą spawalnością (niski ekwiwalent węgla CEV). Jest to standard dla nowoczesnych maszyn budowlanych i transportowych.
3. 42CrMo4+QT: Stal ulepszona cieplnie (hartowana i odpuszczana). Stosowana tam, gdzie wymagana jest bardzo wysoka wytrzymałość zmęczeniowa i odporność na wysokie obciążenia dynamiczne. Często wybierana do dużych siłowników w prasach hydraulicznych i górnictwie.

Hartowanie indukcyjne tłoczysk

W aplikacjach narażonych na uszkodzenia mechaniczne (np. uderzenia kamieni w siłownikach koparek), stosuje się pręty hartowane indukcyjnie przed chromowaniem. Warstwa zahartowana pod powłoką chromu (o twardości ok. 50-60 HRC i głębokości 1-3 mm) pełni rolę sztywnego wsparcia dla twardej, ale kruchej powłoki chromu, zapobiegając jej wgniataniu do miękkiego rdzenia (tzw. efekt "skorupki jajka").

Kryteria doboru prętów chromowanych w praktyce inżynierskiej

Proces doboru odpowiedniego materiału na tłoczysko powinien opierać się na wielowymiarowej analizie warunków pracy. Inżynierowie HP-Hydraulika sugerują uwzględnienie następujących czynników:

• Środowisko pracy: Czy występuje wysoka wilgotność, zapylenie, obecność chemikaliów lub soli? (Decyduje o wymaganej odporności NSS i grubości powłoki).
• Obciążenia mechaniczne: Czy siłownik pracuje pod stałym obciążeniem, czy występują skoki ciśnienia i uderzenia? (Decyduje o wyborze gatunku stali i ewentualnym hartowaniu indukcyjnym).
• Temperatura pracy: Ekstremalne temperatury wpływają na lepkość oleju i pracę uszczelnień, co wymusza precyzyjny dobór chropowatości powierzchni.
• Metoda montażu: Czy pręt będzie spawany, gwintowany, czy mocowany za pomocą łożysk przegubowych? (Decyduje o doborze stali pod kątem spawalności i obrabialności).

Podsumowanie i rola wsparcia technicznego

Wybór prętów chromowanych to balansowanie między kosztami produkcji a wymaganą niezawodnością urządzenia. Dzięki partnerstwu z Ovako, firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. dostarcza nie tylko półprodukt, ale przede wszystkim technologię sprawdzoną w najbardziej wymagających gałęziach przemysłu.

Zrozumienie norm takich jak ISO 286-2 czy ISO 9227 oraz parametrów mikrostruktury powierzchni pozwala na świadome projektowanie maszyn, które będą służyć bezawaryjnie przez lata. W dobie optymalizacji kosztów utrzymania ruchu (Maintenance), inwestycja w wysokiej jakości pręty Cromax o gwarantowanych parametrach technicznych jest najskuteczniejszą strategią minimalizacji ryzyka przestojów i kosztownych regeneracji układów hydraulicznych. Profesjonalne doradztwo i diagnostyka oferowana przez ekspertów HP-Hydraulika stanowią dodatkowy filar bezpieczeństwa dla każdego producenta i użytkownika systemów hydrauliki siłowej.
