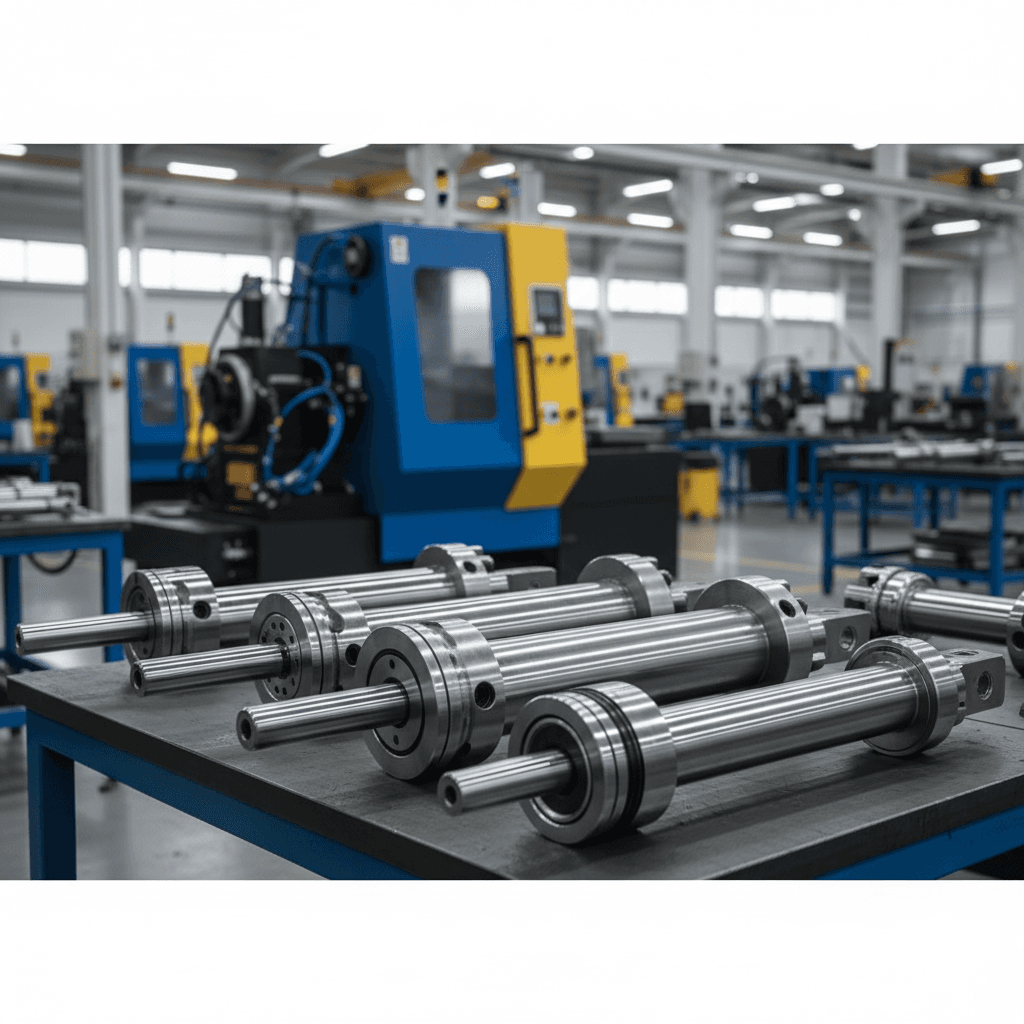

Siłowniki Hydrauliczne: Fundament Przemysłu – Budowa, Działanie i Klucz do Niezawodności

Wprowadzenie: Niewidzialna Siła Przemysłu

Siłowniki hydrauliczne to prawdziwe konie pociągowe współczesnego przemysłu. Niezależnie od tego, czy mówimy o budownictwie, górnictwie, rolnictwie, przemyśle morskim czy maszynach produkcyjnych, to właśnie te komponenty odpowiadają za precyzyjne i potężne ruchy, przekształcając ciśnienie cieczy w siłę mechaniczną. Ich wszechstronność, niezawodność i zdolność do generowania ogromnych sił sprawiają, że są niezastąpione w niezliczonych zastosowaniach.

Mimo swojej powszechności, złożoność ich budowy, niuanse działania oraz kluczowe znaczenie odpowiedniej konserwacji są często niedoceniane. Zrozumienie tych aspektów jest fundamentalne dla zapewnienia długiej i bezproblemowej pracy całego systemu hydraulicznego. W tym artykule przyjrzymy się bliżej siłownikom hydraulicznym, analizując ich architekturę, mechanizmy działania oraz strategie utrzymania, które minimalizują ryzyko awarii i maksymalizują efektywność operacyjną. Szczególną uwagę poświęcimy roli tłoczysk, które jako jeden z najbardziej obciążonych elementów, wymagają szczególnej troski i zaawansowanej ochrony powierzchni, w czym specjalizuje się firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c.

Architektura Mocy: Detale Budowy Siłownika Hydraulicznego

Siłownik hydrauliczny, choć na pierwszy rzut oka wydaje się prostym komponentem, jest konstrukcją inżynieryjną, której każdy element odgrywa kluczową rolę w jego funkcjonowaniu. Zrozumienie poszczególnych części jest niezbędne do właściwej eksploatacji i serwisowania.

Główne Komponenty Siłownika:

1. Tuleja (Cylinder Barrel): Jest to podstawowy element obudowy siłownika, w którym porusza się tłok. Musi być wykonana z materiału o wysokiej wytrzymałości i precyzyjnie obrobiona wewnętrznie, aby zapewnić gładką powierzchnię dla uszczelnień tłoka. Często wykonana ze stali precyzyjnej, honowana wewnętrznie dla optymalnej szczelności i minimalnego tarcia.
2. Tłok (Piston): Element ruchomy, który dzieli wnętrze tulei na dwie komory. Na jego obwodzie montowane są uszczelnienia tłokowe, które zapobiegają przeciekom cieczy między komorami, umożliwiając efektywne przenoszenie siły. Tłoki mogą być wykonane ze stali, żeliwa, a w niektórych zastosowaniach ze stopów aluminium.
3. Tłoczysko (Piston Rod): Jedna z najbardziej krytycznych części siłownika. Jest to pręt, który wychodzi z siłownika i przenosi siłę wytworzoną przez tłok na zewnętrzne elementy maszyny. Tłoczysko jest narażone na znaczne obciążenia mechaniczne (rozciąganie, ściskanie, zginanie), ścieranie oraz korozję, zwłaszcza w agresywnych środowiskach pracy. Z tego powodu jego powierzchnia musi być wyjątkowo twarda, gładka i odporna na czynniki zewnętrzne, co osiąga się poprzez chromowanie twarde.
4. Uszczelnienia (Seals): Kluczowe dla efektywności i trwałości siłownika. Wyróżniamy kilka typów uszczelnień:
   • Uszczelnienia tłoka: Zapobiegają przepływowi cieczy między komorami tłoka, utrzymując różnicę ciśnień. * Uszczelnienia tłoczyska: Zapobiegają wyciekom cieczy hydraulicznej na zewnątrz siłownika oraz chronią wnętrze przed zanieczyszczeniami z otoczenia. * Uszczelnienia prowadzące (pierścienie prowadzące): Wspierają tłok i tłoczysko, zapobiegając ich bezpośredniemu kontaktowi z tuleją, co redukuje zużycie.
   • Uszczelnienia statyczne (O-ringi, uszczelki płaskie): Zapewniają szczelność połączeń między stałymi elementami siłownika, takimi jak głowice i tuleja.
5. Głowice (End Caps / Gland Assemblies): Elementy zamykające tuleję siłownika. Wyróżniamy:
   • Głowica cylindra (Rod End Cap): Zamyka koniec tulei, przez który wychodzi tłoczysko. Zawiera dławnicę i uszczelnienia tłoczyska.
   • Dno cylindra (Blind End Cap): Zamyka przeciwny koniec tulei. Często zawiera porty przyłączeniowe dla cieczy hydraulicznej.
6. Mocowania (Mounts): Elementy umożliwiające przymocowanie siłownika do konstrukcji maszyny. Mogą to być na przykład:
   • Łapy montażowe.
   • Ucha mocujące (oczka).
   • Mocowania na czopach.

Wszystkie te komponenty muszą być precyzyjnie wykonane i dopasowane, aby siłownik mógł działać niezawodnie pod wysokim ciśnieniem i w trudnych warunkach środowiskowych. Ich wzajemna interakcja decyduje o wydajności i żywotności całego układu.

Serce Systemu: Zasada Działania i Typy Siłowników

Zasada działania siłownika hydraulicznego opiera się na prawie Pascala, które mówi, że ciśnienie wywierane na zamkniętą ciecz jest przenoszone jednakowo we wszystkich kierunkach. Wykorzystując tę zasadę, siłowniki przekształcają energię hydrauliczną w energię mechaniczną, generując ruch liniowy.

Hydrostatyczne Przenoszenie Siły:

Ciecz hydrauliczna (zazwyczaj olej) jest podawana pod ciśnieniem do jednej z komór siłownika. Ciśnienie to wywiera siłę na powierzchnię tłoka, powodując jego ruch. Tłok, przesuwając się, wypycha ciecz z drugiej komory z powrotem do układu hydraulicznego (np. do zbiornika).

Typy Siłowników Hydraulicznych:

1. Siłowniki Jednostronnego Działania (Single-Acting Cylinders):

   • Posiadają tylko jeden port przyłączeniowy dla cieczy hydraulicznej.
   • Siła hydrauliczna działa tylko w jednym kierunku (np. w celu wysunięcia tłoczyska).
   • Powrót tłoczyska do pozycji początkowej odbywa się zazwyczaj pod wpływem siły zewnętrznej (np. grawitacji, sprężyny powrotnej lub ciężaru ładunku).
   • Stosowane tam, gdzie ruch powrotny nie wymaga generowania siły lub może być wspomagany przez inne czynniki.

2. Siłowniki Dwustronnego Działania (Double-Acting Cylinders):

   • Posiadają dwa porty przyłączeniowe, po jednym dla każdej komory.
   • Ciecz hydrauliczna może być podawana do obu komór, co pozwala na generowanie siły zarówno podczas wysuwania, jak i wsuwania tłoczyska.
   • Zapewniają pełną kontrolę nad ruchem w obu kierunkach i są znacznie bardziej wszechstronne niż siłowniki jednostronnego działania.
   • To najczęściej spotykany typ siłownika w przemyśle.

Charakterystyka Ruchu i Siły:

• Siła: Wytwarzana siła jest bezpośrednio proporcjonalna do ciśnienia cieczy i powierzchni, na którą działa. Siłowniki mogą generować siły od kilku niutonów do milionów niutonów.
• Prędkość: Prędkość ruchu tłoka zależy od natężenia przepływu cieczy hydraulicznej i powierzchni tłoka. Precyzyjna kontrola prędkości jest możliwa dzięki zaworom regulującym przepływ.
• Skok: Maksymalna odległość, na jaką tłok może się przemieścić. Jest ograniczony długością tulei i tłoczyska.

Skuteczne działanie siłownika zależy od wielu czynników, w tym od prawidłowego doboru rozmiarów, materiałów, a także od jakości wykonania poszczególnych komponentów, zwłaszcza powierzchni tłoczyska, która ma bezpośredni wpływ na szczelność i trwałość uszczelnień.

Długowieczność w Praktyce: Konserwacja i Diagnostyka Siłowników

Niezawodność siłowników hydraulicznych jest kluczowa dla ciągłości procesów produkcyjnych i bezpieczeństwa maszyn. Odpowiednia konserwacja i regularna diagnostyka to inwestycja, która zwraca się poprzez redukcję kosztów przestojów, napraw i wymiany drogich komponentów.

Kluczowe Elementy Programu Konserwacji:

1. Regularne Inspekcje Wizualne:
   • Wycieki: Sprawdzanie uszczelnień tłoczyska i połączeń pod kątem oznak wycieków. Nawet niewielkie wycieki mogą świadczyć o zużyciu uszczelnień lub uszkodzeniu powierzchni tłoczyska.
   • Tłoczysko: Ocena stanu powierzchni tłoczyska pod kątem korozji, wżerów, zarysowań czy mechanicznych uszkodzeń. Jakiekolwiek uszkodzenia powierzchni bezpośrednio wpływają na żywotność uszczelnień i prowadzą do wycieków.
   • Mocowania: Kontrola stanu mocowań siłownika pod kątem luzów, pęknięć czy odkształceń. Luźne mocowania mogą prowadzić do nieprawidłowego obciążenia i przedwczesnego zużycia.
2. Kontrola i Wymiana Uszczelnień:
   • Uszczelnienia są elementami eksploatacyjnymi, które z czasem ulegają zużyciu, starzeniu się materiału lub uszkodzeniom mechanicznym. Ich regularna wymiana, zgodnie z zaleceniami producenta lub na podstawie wyników inspekcji, jest niezbędna.
   • Wybór odpowiednich materiałów uszczelniających, odpornych na temperaturę, ciśnienie i medium hydrauliczne, jest kluczowy.
3. Analiza Stanu Oleju Hydraulicznego:
   • Czystość oleju jest fundamentalna. Zanieczyszczenia (cząstki stałe, woda, powietrze) są główną przyczyną zużycia uszczelnień, erozji powierzchni i awarii komponentów.
   • Regularne badanie próbek oleju pod kątem zawartości zanieczyszczeń, lepkości, kwasowości i obecności wody pozwala na wczesne wykrycie problemów.
   • Wymiana oleju i filtrów zgodnie z harmonogramem lub wynikami analizy.
4. Smarowanie:
   • W niektórych konstrukcjach siłowników, szczególnie w punktach obrotowych mocowań, wymagane jest regularne smarowanie, aby zapobiec zatarciom i zużyciu.

Typowe Problemy Eksploatacyjne i ich Diagnostyka:

• Wycieki zewnętrzne: Najczęstszy objaw uszkodzenia uszczelnień tłoczyska lub uszkodzenia powierzchni tłoczyska (np. korozja, zarysowania). Diagnostyka polega na wizualnej inspekcji oraz pomiarze ilości wycieku.
• Wycieki wewnętrzne (by-pass): Ciecz hydrauliczna przecieka między komorami tłoka, co objawia się spadkiem ciły, niekontrolowanym ruchem tłoka pod obciążeniem lub przegrzewaniem oleju. Diagnostyka wymaga pomiaru spadku ciśnienia w zamkniętej komorze lub specjalistycznych testów na stanowisku hydraulicznym.
• Zatarcia/Uszkodzenia mechaniczne: Mogą być spowodowane brakiem smarowania, zanieczyszczeniami w oleju, niewspółosiowością siłownika lub uszkodzeniem powierzchni tłoczyska. Objawy to szarpany ruch, zwiększone tarcie, hałas.
• Korozja tłoczyska: Powoduje chropowatość powierzchni, co niszczy uszczelnienia i prowadzi do wycieków. Jest wynikiem działania agresywnych środowisk lub niewystarczającej ochrony powierzchni.

Rola Regeneracji:

W przypadku poważnych uszkodzeń, takich jak głębokie zarysowania, wżery korozyjne czy deformacje tłoczyska, regeneracja siłownika jest często znacznie bardziej ekonomicznym rozwiązaniem niż jego całkowita wymiana. Proces ten obejmuje:

1. Demontaż siłownika i ocenę stanu wszystkich komponentów.
2. Naprawę lub wymianę uszkodzonych części (np. honowanie tulei, wymiana uszczelnień).
3. Szczególnie ważne jest profesjonalne regenerowanie tłoczysk, co często oznacza usunięcie starej powłoki, naprawę ubytków materiałowych, a następnie ponowne chromowanie twarde.
4. Montaż, testy ciśnieniowe i funkcjonalne.

HP-Hydraulika Siłowa i Mechanika Maszyn s.c. oferuje kompleksowe usługi w zakresie regeneracji i naprawy elementów hydraulicznych, w tym specjalistyczne chromowanie twarde, które przywraca siłownikom ich pierwotne parametry, a często nawet je poprawia.

Niezawodność Pod Ciśnieniem: Rola Chromowanych Tłoczysk

Tłoczysko to jeden z najbardziej narażonych na zużycie i uszkodzenia elementów siłownika hydraulicznego. Jego powierzchnia jest nieustannie w kontakcie z uszczelnieniami, cieczą hydrauliczną oraz często z agresywnym środowiskiem zewnętrznym. Bez odpowiedniej ochrony, pręty stalowe szybko uległyby korozji i ścieraniu, prowadząc do awarii.

Dlaczego Chromowanie Twarde Jest Niezbędne?

Chromowanie twarde (galwaniczne) to sprawdzona technologia, która nadaje powierzchni tłoczyska unikalne właściwości, kluczowe dla długotrwałej i niezawodnej pracy siłownika:

1. Wyjątkowa Twardość: Powłoki chromowe charakteryzują się bardzo wysoką twardością (do 900-1100 HV), znacznie przewyższającą twardość stali bazowej. Zapewnia to doskonałą odporność na ścieranie i erozję, co jest kluczowe w kontakcie z uszczelnieniami i cząstkami zanieczyszczeń.
2. Odporność na Korozję: Chrom jest materiałem wysoce odpornym na korozję, co chroni tłoczysko przed rdzą i działaniem wielu agresywnych substancji chemicznych obecnych w środowisku pracy. Jest to szczególnie ważne w przemyśle morskim, górnictwie czy rolnictwie.
3. Niski Współczynnik Tarcia: Gładka i twarda powierzchnia chromowa zmniejsza tarcie między tłoczyskiem a uszczelnieniami, co minimalizuje zużycie obu elementów, redukuje wydzielanie ciepła i poprawia efektywność energetyczną siłownika.
4. Doskonała Adhezja i Spójność: Profesjonalnie wykonane chromowanie twarde zapewnia trwałe połączenie powłoki z materiałem bazowym, bez ryzyka jej odpryskiwania, nawet pod dużym obciążeniem.
5. Zapewnienie Szczelności: Gładka i jednolita powierzchnia chromowa jest niezbędna dla prawidłowego funkcjonowania uszczelnień. Wszelkie wady powierzchni (zarysowania, wżery) prowadzą do wycieków i przedwczesnego zużycia uszczelnień.

Pręty Cromax – Synonim Jakości:

HP-Hydraulika Siłowa i Mechanika Maszyn s.c. jest oficjalnym przedstawicielem firmy Ovako, producenta wysokiej jakości prętów Cromax. Te fabrycznie chromowane pręty są specjalnie zaprojektowane do produkcji tłoczysk siłowników hydraulicznych i charakteryzują się:

• Precyzyjnie kontrolowaną grubością powłoki chromowej.
• Wyjątkową jednorodnością twardości i struktury.
• Doskonałą odpornością na korozję i ścieranie.
• Gwarancją parametrów technicznych, potwierdzonych certyfikatami.

Wykorzystanie prętów Cromax w produkcji i regeneracji tłoczysk, w połączeniu z własnym, zaawansowanym procesem chromowania przemysłowego, pozwala HP-Hydraulika oferować produkty i usługi, które spełniają najwyższe standardy branżowe, zapewniając niezawodność i długowieczność siłowników hydraulicznych w najtrudniejszych warunkach.

Podsumowanie: Klucz do Efektywności i Trwałości w Hydraulice Siłowej

Siłowniki hydrauliczne są niezaprzeczalnie sercem wielu maszyn przemysłowych, a ich bezawaryjna praca jest podstawą efektywności operacyjnej w niemal każdej branży. Pełne zrozumienie ich budowy, zasad działania oraz, co najważniejsze, wdrożenie rygorystycznych programów konserwacji i diagnostyki, to klucz do maksymalizacji ich żywotności i minimalizacji kosztów eksploatacji.

Niezawodność siłowników w dużej mierze zależy od jakości i stanu ich komponentów, w szczególności tłoczysk. Powłoki chromowe twarde, dzięki swoim unikalnym właściwościom – twardości, odporności na korozję i niskiemu współczynnikowi tarcia – są absolutnie niezbędne do zapewnienia długotrwałej szczelności i płynności ruchu. Stosowanie wysokiej jakości prętów, takich jak Cromax, oraz profesjonalne usługi chromowania i regeneracji, stanowią fundament niezawodności w najtrudniejszych warunkach.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. dostarcza nie tylko najwyższej jakości pręty chromowane na tłoczyska, ale także oferuje specjalistyczne usługi chromowania przemysłowego oraz kompleksową regenerację i naprawę elementów hydraulicznych. Nasze wsparcie techniczne i eksperckie doradztwo pomagają klientom w optymalizacji systemów hydraulicznych, gwarantując niezawodność i efektywność ich inwestycji. Wybór odpowiednich komponentów i partnerów z doświadczeniem to inwestycja w stabilną przyszłość każdego przedsiębiorstwa polegającego na sile hydrauliki.
