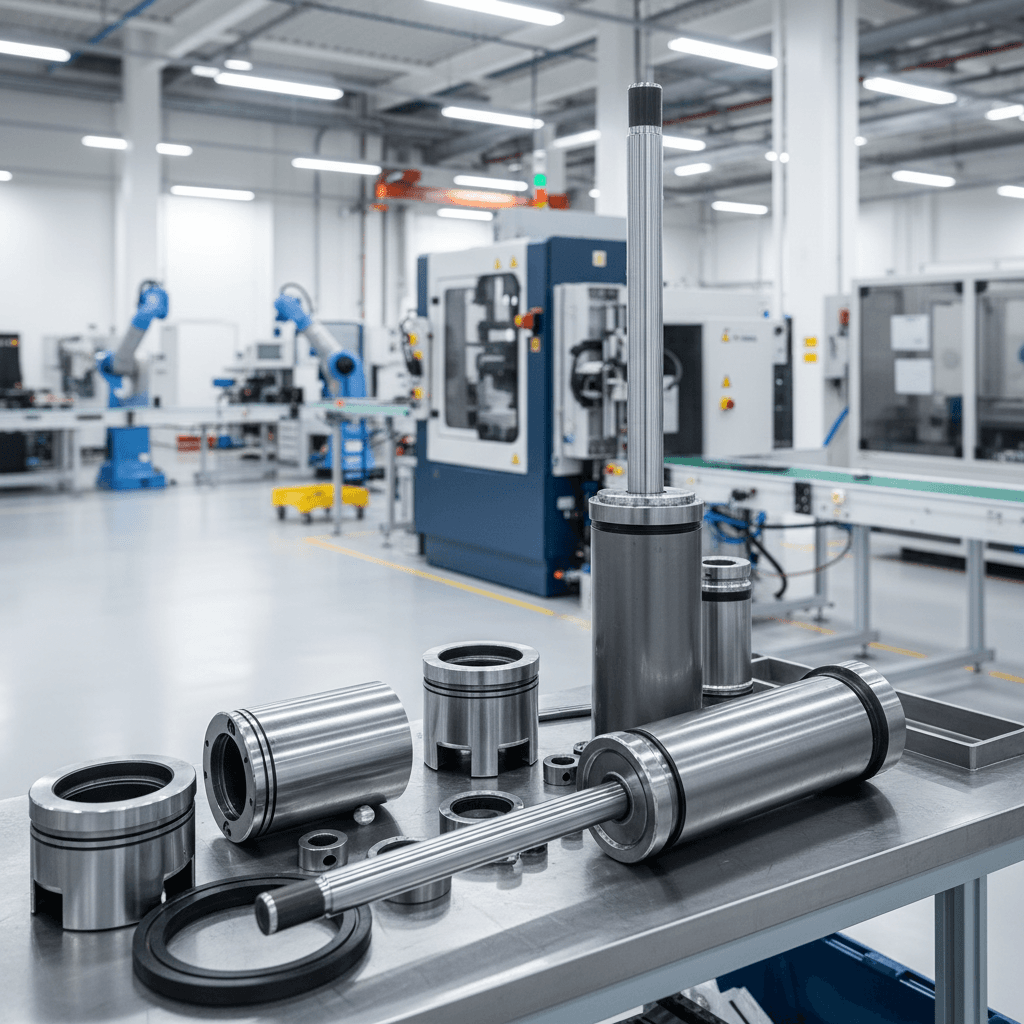

Siłowniki Hydrauliczne: Budowa, Działanie i Kluczowa Rola Konserwacji

Wprowadzenie

Siłowniki hydrauliczne stanowią serce wielu systemów przemysłowych, od maszyn budowlanych i górniczych, przez urządzenia rolnicze, aż po zaawansowane aplikacje w przemyśle morskim i energetyce. Ich zdolność do generowania ogromnych sił z dużą precyzją sprawia, że są niezastąpione w operacjach wymagających podnoszenia, pchania, ciągnięcia czy obracania ciężkich ładunków. Niezawodność i trwałość tych komponentów mają bezpośredni wpływ na efektywność, bezpieczeństwo i koszty eksploatacji całych systemów.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. (cromax.com.pl), jako specjalista w dziedzinie chromowania przemysłowego i dystrybutor wysokiej jakości prętów Cromax na tłoczyska, doskonale rozumie znaczenie każdego elementu siłownika. Niniejszy artykuł ma na celu kompleksowe przedstawienie budowy, zasad działania oraz kluczowych aspektów konserwacji siłowników hydraulicznych, podkreślając jednocześnie rolę komponentów najwyższej jakości w zapewnieniu ich długotrwałej i bezawaryjnej pracy.

1. Architektura Siłownika Hydraulicznego: Kluczowe Komponenty i Ich Funkcje

Siłownik hydrauliczny, pomimo różnorodności typów i rozmiarów, zawsze składa się z kilku podstawowych, wzajemnie współpracujących elementów. Ich prawidłowe zaprojektowanie, wykonanie i montaż są fundamentalne dla efektywności i bezpieczeństwa całego układu.

1.1. Cylinder

Cylinder, często nazywany rurą cylindryczną, stanowi obudowę siłownika i jest główną komorą roboczą, w której porusza się tłok. Wykonany zazwyczaj ze stali, musi charakteryzować się wysoką wytrzymałością na ciśnienie wewnętrzne oraz precyzją wymiarową. Wewnętrzna powierzchnia cylindra jest honowana do bardzo niskiej chropowatości, aby minimalizować tarcie i zapewnić szczelność z uszczelnieniami tłoka.

1.2. Tłok

Tłok jest ruchomym elementem wewnątrz cylindra, który pod wpływem ciśnienia oleju hydraulicznego przesuwa się, generując siłę. Tłok jest połączony z tłoczyskiem. Jego konstrukcja musi zapewniać stabilność mechaniczną oraz precyzyjne dopasowanie do cylindra, co jest kluczowe dla efektywności i zapobiegania przeciekom.

1.3. Tłoczysko

Tłoczysko to jeden z najbardziej krytycznych elementów siłownika, który przekazuje siłę generowaną przez tłok na zewnętrzne obciążenie. Jest to pręt stalowy, który wysuwa się i wsuwa z cylindra. Ze względu na narażenie na liczne czynniki zewnętrzne i wewnętrzne, wymaga ono wyjątkowej odporności. Właśnie tutaj kluczową rolę odgrywa chromowanie twarde.

• Funkcje tłoczyska:
  • Przekazywanie siły z tłoka do obciążenia.
  • Odporność na zginanie i ścinanie.
  • Zapewnienie stabilności ruchu tłoka.
  • Odporność na korozję, ścieranie i uszkodzenia mechaniczne.

HP-Hydraulika specjalizuje się w dostarczaniu prętów chromowanych na tłoczyska, w tym renomowanych prętów Cromax firmy Ovako, które są synonimem najwyższej jakości i niezawodności.

1.4. Uszczelnienia

Uszczelnienia są niezbędne do utrzymania ciśnienia w siłowniku oraz zapobiegania wyciekom oleju hydraulicznego. W siłownikach stosuje się różnorodne typy uszczelnień, w zależności od ich funkcji:

• Uszczelnienia tłoka: Zapobiegają przepływowi oleju między komorami siłownika.
• Uszczelnienia tłoczyska: Chronią przed wyciekami oleju na zewnątrz siłownika i zapobiegają wnikaniu zanieczyszczeń do środka.
• Uszczelnienia statyczne (O-ringi, uszczelki płaskie): Stosowane do uszczelniania połączeń nieruchomych, np. między cylindrem a głowicami.

Wybór odpowiednich materiałów uszczelniających (np. NBR, FKM, PTFE, poliuretan) jest kluczowy dla żywotności siłownika i jego zdolności do pracy w różnych warunkach temperaturowych i ciśnieniowych.

1.5. Głowice i Denko

Głowice (przednia i tylna) oraz denko zamykają cylinder, a także stanowią punkty montażowe dla siłownika i jego połączeń z systemem hydraulicznym (porty wejściowe/wyjściowe). Głowica przednia zawiera również prowadzenie dla tłoczyska i dodatkowe uszczelnienia zgarniające, chroniące tłoczysko przed zanieczyszczeniami.

2. Zasada Działania Siłowników Hydraulicznych i Ich Typy

Zrozumienie budowy siłownika jest nierozerwalnie związane z poznaniem jego mechaniki działania oraz specyfiki poszczególnych typów, które znajdują zastosowanie w ściśle określonych aplikacjach.

2.1. Prawo Pascala w Praktyce

Podstawą działania każdego siłownika hydraulicznego jest prawo Pascala, które mówi, że ciśnienie wywierane na zamkniętą ciecz rozchodzi się jednakowo we wszystkich kierunkach. W siłowniku pompa hydrauliczna generuje ciśnienie w oleju, które jest następnie doprowadzane do jednej z komór siłownika (komory tłokowej lub komory tłoczyskowej). Siła jest wynikiem iloczynu ciśnienia i powierzchni, na którą ono działa (F = P * A).

2.2. Typy Siłowników Hydraulicznych

Rozróżniamy kilka podstawowych typów siłowników, każdy z nich zaprojektowany do specyficznych zadań:

1. Siłowniki jednostronnego działania: Posiadają tylko jeden port wejściowy oleju. Ruch tłoka w jednym kierunku jest wywołany ciśnieniem hydraulicznym, natomiast powrót odbywa się pod wpływem zewnętrznej siły (np. grawitacji, sprężyny) lub ciężaru obciążenia. Typowe zastosowania to podnośniki.
2. Siłowniki dwustronnego działania: Najczęściej spotykane. Posiadają dwa porty olejowe, co pozwala na generowanie siły i kontrolowany ruch tłoka w obu kierunkach (wysuwanie i wsuwanie). Znajdują zastosowanie w większości maszyn, gdzie wymagany jest precyzyjny ruch w obie strony.
3. Siłowniki teleskopowe: Składają się z wielu segmentów (rur), które wysuwają się jeden z drugiego, co pozwala na osiągnięcie bardzo dużego skoku przy stosunkowo krótkiej długości złożonego siłownika. Idealne dla wywrotek, wysięgników czy dźwigów.
4. Siłowniki nurnikowe (plunger): Charakteryzują się brakiem tłoka – funkcję tę pełni samo tłoczysko o dużej średnicy, które porusza się w cylindrze. Są stosowane tam, gdzie wymagana jest duża siła pchająca i nie ma potrzeby generowania siły ciągnącej.

3. Niezbędna Ochrona: Rola Tłoczysk Chromowanych w Trwałości Siłowników

Tłoczysko, jako element najbardziej narażony na uszkodzenia zewnętrzne, korozję i ścieranie, wymaga szczególnej ochrony. Chromowanie twarde (techniczne) jest standardem przemysłowym i kluczową technologią, w której specjalizuje się HP-Hydraulika. Powłoka chromowa znacząco wydłuża żywotność siłownika i wpływa na jego niezawodność.

3.1. Dlaczego Chromowanie Twarde jest Kluczowe?

Powłoka chromu technicznego, nanoszona galwanicznie na powierzchnię pręta stalowego, nadaje mu szereg unikalnych właściwości, które są nieosiągalne dla niechronionej stali:

• Wyjątkowa twardość: Powłoka chromowa charakteryzuje się twardością rzędu 800-1000 HV (twardość Vickersa), co czyni ją niezwykle odporną na ścieranie, zarysowania i inne uszkodzenia mechaniczne. Jest to kluczowe w środowiskach pracy zanieczyszczonych pyłem, piaskiem czy innymi cząstkami abrazyjnymi.
• Odporność na korozję: Chrom jest materiałem pasywnym, co oznacza, że tworzy na swojej powierzchni cienką, stabilną warstwę tlenku chromu, która skutecznie chroni pręt przed działaniem wilgoci, chemikaliów i innych czynników korozyjnych. Jest to szczególnie ważne w przemyśle morskim, rolnictwie czy środowiskach chemicznych.
• Niski współczynnik tarcia: Gładka i twarda powierzchnia chromowa zmniejsza tarcie między tłoczyskiem a uszczelnieniami, co prowadzi do:
  • Zmniejszenia zużycia uszczelnień.
  • Obniżenia temperatury pracy siłownika.
  • Zwiększenia ogólnej sprawności mechanicznej.
• Gładkość powierzchni: Precyzyjnie chromowane tłoczysko zapewnia minimalną chropowatość powierzchni, co jest krytyczne dla efektywnego działania uszczelnień i zapobiegania wyciekom.

3.2. Pręty Cromax: Synonim Jakości

HP-Hydraulika jest oficjalnym przedstawicielem firmy Ovako, producenta prętów Cromax. Te chromowane pręty stanowią globalny standard dla tłoczysk w siłownikach hydraulicznych. Ich produkcja odbywa się z najwyższą dbałością o jakość materiału bazowego oraz precyzję procesu chromowania, co przekłada się na:

• Jednorodność powłoki.
• Doskonałą adhezję (przyczepność) chromu do stali.
• Powtarzalność parametrów technicznych.

Zastosowanie prętów Cromax w siłownikach to inwestycja w niezawodność i długoterminowe oszczędności, minimalizująca ryzyko awarii i przestojów.

4. Konserwacja i Diagnostyka: Fundament Długowieczności Siłowników

Nawet najlepiej wykonany siłownik, wyposażony w komponenty najwyższej jakości, będzie wymagał regularnej konserwacji i diagnostyki. Zaniedbania w tym obszarze są jedną z głównych przyczyn awarii i skrócenia żywotności układów hydraulicznych.

4.1. Kluczowe Elementy Programu Konserwacyjnego

Efektywny program konserwacji siłowników hydraulicznych powinien obejmować następujące punkty:

1. Regularne oględziny wizualne:
   • Sprawdzanie tłoczysk pod kątem uszkodzeń mechanicznych (zadrapania, wgniecenia, korozja).
   • Kontrola stanu uszczelnień tłoczysk pod kątem wycieków i pęknięć.
   • Sprawdzanie stanu mocowań i połączeń siłownika.
2. Monitorowanie jakości oleju hydraulicznego:
   • Regularne badanie poziomu zanieczyszczeń stałych (pyłów, opiłków).
   • Kontrola zawartości wody i powietrza w oleju.
   • Analiza stopnia degradacji oleju (utlenianie, zmiany lepkości).
   • Wymiana oleju i filtrów zgodnie z zaleceniami producenta.
3. Kontrola temperatury pracy:
   • Nadmierna temperatura może przyspieszać degradację oleju i uszkodzenia uszczelnień.
   • Wskazuje na potencjalne problemy z chłodzeniem lub nadmierne tarcie.
4. Pomiar ciśnienia:
   • Monitorowanie ciśnienia roboczego pozwala wykryć problemy z pompą, zaworami lub wewnętrzne przecieki w siłowniku.

4.2. Typowe Problemy Eksploatacyjne i Ich Rozwiązania

Problemy eksploatacyjne siłowników hydraulicznych są zróżnicowane, ale wiele z nich można skutecznie zdiagnozować i naprawić:

• Wycieki oleju: Najczęściej spowodowane zużyciem lub uszkodzeniem uszczelnień tłoka lub tłoczyska. Wymaga wymiany uszczelnień i często regeneracji powierzchni tłoczyska, jeśli doszło do jego uszkodzenia.
• Zatarcia i uszkodzenia powierzchni tłoczyska: Wynikają z braku smarowania, obecności zanieczyszczeń, uszkodzeń mechanicznych lub korozji. W takich przypadkach konieczna jest profesjonalna regeneracja tłoczyska, w tym przeszlifowanie i ponowne chromowanie twarde, co jest specjalnością HP-Hydraulika.
• Niewystarczająca siła lub powolny ruch: Może wskazywać na wewnętrzne przecieki (np. przez uszczelnienia tłoka), niskie ciśnienie w układzie hydraulicznym lub problemy z pompą.
• Kawitacja: Powstawanie i implozja pęcherzyków powietrza w oleju, prowadzące do erozji powierzchni wewnętrznych. Wymaga sprawdzenia układu pod kątem nieszczelności i prawidłowego odpowietrzenia.

HP-Hydraulika oferuje kompleksowe usługi regeneracji i naprawy elementów hydraulicznych, w tym profesjonalne chromowanie przemysłowe uszkodzonych tłoczysk, co przywraca im pełne parametry użytkowe i znacznie wydłuża żywotność.

5. Wybór, Optymalizacja i Wsparcie Techniczne

Prawidłowy dobór siłownika hydraulicznego do konkretnego zastosowania jest równie ważny, jak jego jakość i konserwacja. Złożoność układów hydraulicznych wymaga często specjalistycznej wiedzy.

5.1. Kryteria Wyboru Siłownika

Przy wyborze siłownika należy wziąć pod uwagę szereg czynników:

1. Wymagana siła: Określenie maksymalnej siły pchania/ciągnięcia potrzebnej do wykonania zadania.
2. Długość skoku: Długość, na jaką tłoczysko musi się wysunąć lub wsunąć.
3. Ciśnienie robocze: Maksymalne ciśnienie, z jakim będzie pracował siłownik, wpływające na jego konstrukcję i wytrzymałość.
4. Środowisko pracy: Temperatura, obecność zanieczyszczeń, substancji chemicznych czy wilgoci, co wpływa na wybór materiałów uszczelniających i powłok ochronnych.
5. Typ montażu: Sposób zamocowania siłownika w maszynie (np. na czopach, kołnierzach, przegubach).
6. Prędkość ruchu: Wymagana prędkość wysuwania/wsuwania tłoczyska.

5.2. Optymalizacja Systemów Hydraulicznych

Optymalizacja często polega na doborze siłowników o odpowiednich rozmiarach, zapewnieniu czystości oleju, regularnych przeglądach i wykorzystaniu wysokiej jakości komponentów, takich jak pręty Cromax. Minimalizacja strat ciśnienia, odpowiednie chłodzenie i kontrola drgań również przyczyniają się do poprawy wydajności i trwałości.

5.3. Znaczenie Wsparcia Technicznego

HP-Hydraulika zapewnia kompleksowe wsparcie techniczne i ekspertyzy. Dzięki głębokiej wiedzy na temat technologii chromowania, właściwości materiałów i funkcjonowania układów hydraulicznych, firma może doradzić w zakresie:

• Wyboru optymalnych prętów chromowanych do specyficznych zastosowań.
• Diagnozowania problemów eksploatacyjnych.
• Planowania procesów regeneracji i naprawy.
• Dostosowania rozwiązań do indywidualnych potrzeb klienta.

Takie wsparcie jest nieocenione dla zapewnienia długotrwałej i efektywnej pracy maszyn, minimalizując ryzyko kosztownych przestojów.

Podsumowanie

Siłowniki hydrauliczne są fundamentem wielu współczesnych gałęzi przemysłu, a ich niezawodność jest kluczowa dla ciągłości produkcji i bezpieczeństwa pracy. Zrozumienie ich budowy, zasad działania oraz znaczenia systematycznej konserwacji i stosowania wysokiej jakości komponentów jest niezbędne do maksymalizacji ich efektywności i żywotności.

Chromowane tłoczyska, takie jak te produkowane z prętów Cromax, stanowią newralgiczny element, który dzięki swoim właściwościom znacząco podnosi trwałość siłownika. HP-Hydraulika Siłowa i Mechanika Maszyn s.c. nie tylko dostarcza najwyższej jakości pręty chromowane, ale także świadczy profesjonalne usługi regeneracji i wsparcia technicznego, stając się zaufanym partnerem w utrzymaniu sprawności i efektywności systemów hydraulicznych. Inwestycja w jakość i regularną konserwację to najpewniejsza droga do niezawodności i długotrwałej pracy maszyn w każdej branży.
