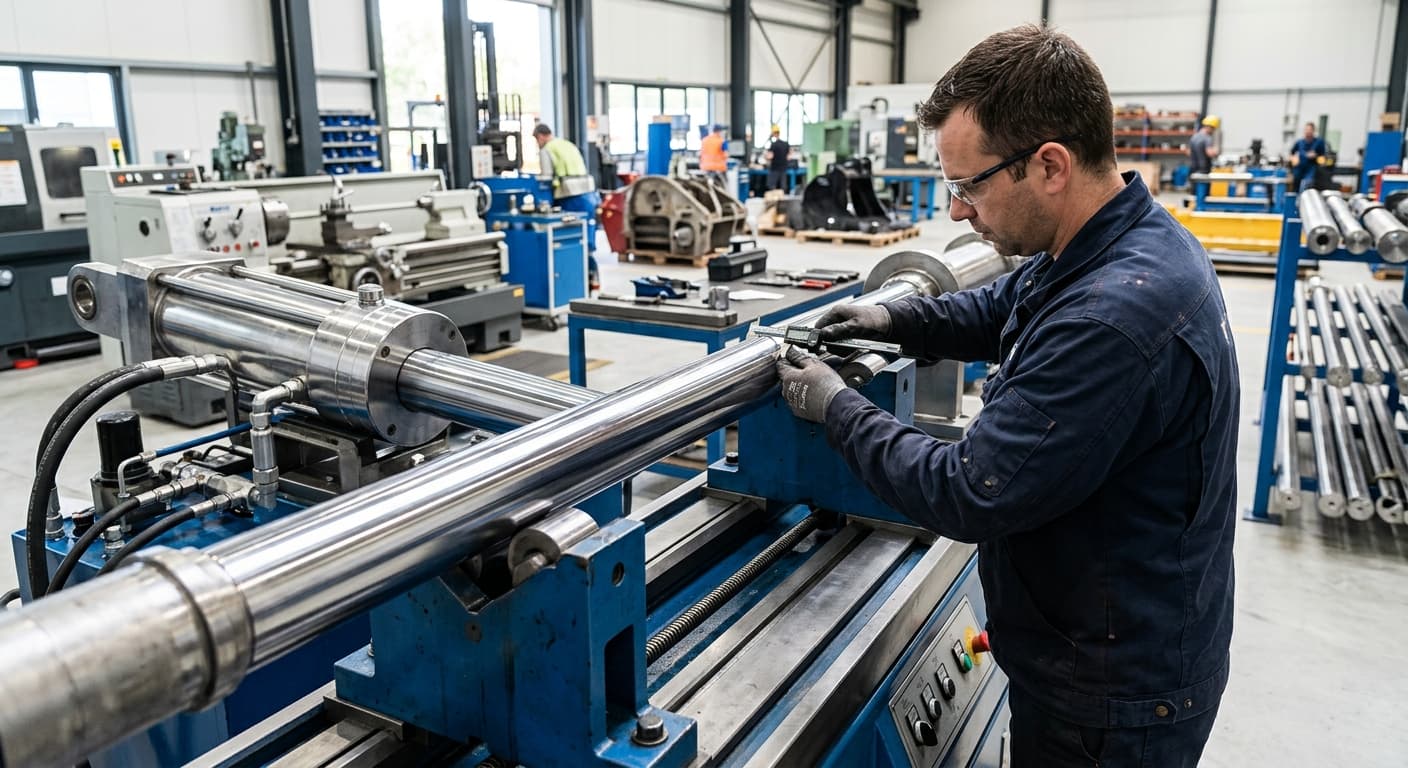

Regeneracja czy wymiana? Strategie utrzymania tłoczysk w hydraulice

Wprowadzenie do problematyki eksploatacji układów hydraulicznych

Współczesne systemy hydrauliki siłowej stanowią serce większości maszyn przemysłowych, budowlanych oraz rolniczych. Kluczowym elementem tych układów, bezpośrednio narażonym na oddziaływanie niekorzystnych czynników zewnętrznych, jest tłoczysko siłownika. Jako komponent przekazujący siłę mechaniczną, musi ono charakteryzować się nie tylko wysoką wytrzymałością zmęczeniową, ale przede wszystkim nienaganną jakością powierzchni. To właśnie od stanu powłoki chromowej zależy szczelność układu, minimalizacja tarcia oraz ochrona przed korozją.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako i producent komponentów opartych na prętach Cromax, od lat analizuje cykl życia elementów hydraulicznych. W codziennej praktyce inżynierskiej często pojawia się dylemat: czy zużyte lub uszkodzone tłoczysko należy poddać regeneracji, czy też wymienić na nowy element wykonany z certyfikowanego materiału. Niniejszy artykuł stanowi techniczne kompendium wiedzy na temat strategii naprawczych, technologii chromowania twardego oraz kryteriów doboru materiałów bazowych, które decydują o niezawodności systemów hydraulicznych.

Diagnostyka uszkodzeń powierzchniowych i strukturalnych tłoczysk

Skuteczna strategia serwisowa zawsze rozpoczyna się od precyzyjnej diagnostyki. Tłoczyska pracują w ekstremalnie trudnych warunkach, gdzie są narażone na pył, zmienne temperatury, agresywne media chemiczne oraz uszkodzenia mechaniczne.

Klasyfikacja najczęstszych defektów

Uszkodzenia mechaniczne (wgniecenia, zarysowania wzdłużne): Powstają najczęściej w wyniku kontaktu z twardymi zanieczyszczeniami lub elementami konstrukcyjnymi maszyny. Głębokie rysy niszczą strukturę uszczelnień, prowadząc do wycieków zewnętrznych i spadku ciśnienia w układzie.
Korozja powierzchniowa i wżerowa: Jest wynikiem degradacji warstwy chromu lub jej nieszczelności (mikropęknięć). Korozja wżerowa jest szczególnie niebezpieczna, ponieważ penetruje w głąb materiału bazowego, osłabiając strukturalną integralność pręta.
Łuszczenie się powłoki (delaminacja): Świadczy o błędach w pierwotnym procesie galwanicznym lub o poddaniu elementu obciążeniom przekraczającym wytrzymałość wiązania metalicznego między chromem a stalą.
Deformacje geometryczne: Skrzywienia tłoczyska wynikające z przeciążeń mechanicznych lub wyboczeń. Nawet niewielkie odchyłki od osiowości dyskwalifikują element z dalszej pracy bez prostowania lub wymiany.

Metody oceny stanu technicznego

W HP-Hydraulika proces weryfikacji obejmuje szereg badań technicznych. Wykorzystuje się pomiary grubości powłoki metodą magnetyczną lub wiroprądową, badania chropowatości powierzchni (parametry Ra, Rz, Rmax) oraz precyzyjne pomiary średnicowe za pomocą mikrometrów. Istotne jest również sprawdzenie bicia promieniowego. Dopiero po uzyskaniu pełnego obrazu uszkodzeń można podjąć decyzję o ścieżce naprawczej.

Proces profesjonalnej regeneracji tłoczysk: technologia chromowania twardego

Regeneracja tłoczyska nie jest jedynie kosmetyczną naprawą powierzchni. To zaawansowany proces technologiczny, który ma na celu przywrócenie parametrów technicznych zgodnych z wymaganiami producenta maszyny (OEM). Serwis oferowany przez HP-Hydraulika opiera się na technologii chromowania twardego (technicznego).

Etapy przygotowania powierzchni

Proces rozpoczyna się od chemicznego usunięcia starej powłoki chromowej w kąpielach anodowych. Jest to metoda bezpieczniejsza dla materiału bazowego niż szlifowanie mechaniczne starej warstwy, ponieważ nie powoduje przegrzań ani niepotrzebnego zmniejszania średnicy pręta. Po odsłonięciu „zdrowej” stali, element poddawany jest szlifowaniu wstępnemu. Celem tego etapu jest usunięcie wszelkich wad powierzchniowych, takich jak rysy czy wżery korozyjne, oraz nadanie tłoczysku idealnego kształtu cylindrycznego.

Galwanizacja i parametry powłoki

Chromowanie twarde odbywa się w specjalistycznych wannach galwanicznych. W przeciwieństwie do chromowania dekoracyjnego, chromowanie techniczne skupia się na właściwościach mechanicznych:

Twardość: Powłoka uzyskiwana w procesach HP-Hydraulika osiąga twardość rzędu 850–1100 HV (Vickers). Taka wartość gwarantuje ekstremalną odporność na ścieranie.
Grubość warstwy: W procesach regeneracyjnych nakłada się zazwyczaj warstwy o grubości od 30 do 60 mikrometrów na stronę, choć w specyficznych przypadkach możliwe jest uzyskanie znacznie grubszych powłok.
Struktura mikropęknięć: Prawidłowo nałożony chrom twardy posiada gęstą sieć mikropęknięć (np. 400-800 na cm), które zatrzymują cząsteczki oleju, zapewniając smarowanie uszczelnień i redukując tarcie.

Wykończenie: Szlifowanie ostateczne i polerowanie

Po wyjęciu z wanny galwanicznej tłoczysko posiada naddatek chromu, który musi zostać usunięty podczas szlifowania wykańczającego. Kluczowe jest uzyskanie odpowiedniej chropowatości powierzchni. Zbyt gładka powierzchnia (Ra < 0,1 µm) może prowadzić do zrywania filmu olejowego, natomiast zbyt szorstka (Ra > 0,4 µm) będzie działać jak pilnik na uszczelnienia. Optymalny zakres dla większości siłowników mieści się w granicach Ra 0,15–0,25 µm.

Kryteria decyzyjne: Kiedy wybrać regenerację, a kiedy nowy pręt Cromax?

Wybór między regeneracją a produkcją nowego tłoczyska jest analizą wielokryterialną, uwzględniającą aspekty ekonomiczne, techniczne i czasowe.

Kiedy regeneracja jest optymalnym rozwiązaniem?

Nietypowe wymiary i geometria: W przypadku siłowników o rzadko spotykanych średnicach lub skomplikowanych zakończeniach (np. zintegrowane kute ucha, nietypowe gwinty wewnętrzne), regeneracja istniejącego elementu jest znacznie tańsza niż toczenie nowego od podstaw.
Dobra kondycja materiału bazowego: Jeśli rdzeń tłoczyska nie wykazuje pęknięć zmęczeniowych, nie jest skrzywiony, a uszkodzenia dotyczą jedynie warstwy zewnętrznej, chromowanie twarde jest w pełni uzasadnione.
Krótki czas przestoju: Przygotowany proces technologiczny regeneracji często pozwala na szybszy powrót maszyny do pracy niż oczekiwanie na sprowadzenie specjalistycznego materiału o nietypowych właściwościach.

Przesłanki do wymiany na nowe tłoczysko Cromax

Istnieją sytuacje, w których regeneracja jest technicznie niemożliwa lub ekonomicznie nieuzasadniona. HP-Hydraulika rekomenduje wymianę tłoczyska na nowe, wykonane z prętów Cromax (np. Cromax 280X lub Cromax 482), w następujących przypadkach:

Znaczne ubytki materiałowe: Jeśli głębokość wżerów korozyjnych lub rys wymusza zeszlifowanie materiału bazowego o więcej niż 0,5–1,0 mm na średnicy, może dojść do osłabienia wytrzymałości konstrukcyjnej siłownika.
Skrzywienia i deformacje plastyczne: Prostowanie tłoczysk jest procesem obarczonym ryzykiem wprowadzenia naprężeń wewnętrznych, które mogą objawić się pęknięciem elementu podczas pracy pod wysokim ciśnieniem.
Standardowe wymiary: W przypadku popularnych średnic prętów (np. 40 mm, 50 mm, 80 mm), koszt nowego pręta Cromax jest często porównywalny z kosztem pełnej regeneracji, przy jednoczesnym uzyskaniu fabrycznej gwarancji i pewności materiałowej.
Wymagania dotyczące odporności korozyjnej: Pręty Cromax charakteryzują się wyjątkową odpornością w teście w komorze solnej (np. 500h lub więcej wg ISO 9227 NSS). Jeśli regeneracja miałaby być przeprowadzona na stali o niższej jakości, lepiej zainwestować w nowy, certyfikowany produkt Ovako.

Specyfika materiałów Ovako w procesach naprawczych i produkcyjnych

Jako oficjalny przedstawiciel firmy Ovako, HP-Hydraulika kładzie nacisk na wykorzystanie zaawansowanej metalurgii. Pręty chromowane marki Cromax nie są zwykłymi półproduktami – to wynik precyzyjnego procesu kontroli czystości stali i technologii chromowania.

Dlaczego stal Cromax robi różnicę?

Czystość metalurgiczna: Stal produkowana przez Ovako charakteryzuje się minimalną ilością wtrąceń niemetalicznych. Ma to kluczowe znaczenie przy regeneracji, ponieważ podczas szlifowania podłoża nie odsłaniają się pory, które mogłyby stać się zaczątkiem korozji podpowłokowej.
Kontrolowana struktura: Pręty Cromax są dostępne w wariantach hartowanych indukcyjnie (Cromax 482 IH). Zastosowanie takiego materiału w produkcji nowych tłoczysk drastycznie zwiększa ich odporność na uszkodzenia mechaniczne (uderzenia kamieni, gruzu), co w przyszłości eliminuje potrzebę częstych regeneracji.
Zgodność z normami: Wybierając produkt Cromax, klient otrzymuje gwarancję tolerancji wymiarowej (zazwyczaj ISO f7) oraz precyzyjnie określonej chropowatości, co przekłada się na dłuższą żywotność całego pakietu uszczelnień w siłowniku.

Aspekty ekonomiczne i ekologiczne utrzymania ruchu

W nowoczesnym przemyśle decyzje techniczne muszą być poparte rachunkiem ekonomicznym. Regeneracja tłoczysk wpisuje się w strategię gospodarki obiegu zamkniętego (Circular Economy). Zamiast utylizować duży element stalowy, przywracamy mu funkcjonalność za ułamek energii potrzebnej do wytworzenia nowej stali.

Analiza kosztów (TCO)

Całkowity koszt posiadania (Total Cost of Ownership) siłownika hydraulicznego nie kończy się na cenie zakupu. Należy wziąć pod uwagę:

Koszt przestoju maszyny (często liczony w tysiącach złotych za godzinę).
Koszt zużytego oleju hydraulicznego w przypadku nieszczelności.
Częstotliwość wymiany uszczelnień (powiązaną bezpośrednio z jakością powierzchni tłoczyska).

Inwestycja w pręty Cromax lub profesjonalną regenerację w HP-Hydraulika pozwala na wydłużenie okresów międzyremontowych nawet o 300% w stosunku do tanich zamienników o niskiej jakości powłoki chromowej.

Rola wsparcia technicznego i ekspertyzy materiałowej

HP-Hydraulika to nie tylko warsztat naprawczy, to przede wszystkim centrum kompetencyjne. Każdy proces regeneracji lub doboru nowego pręta poprzedzony jest wywiadem technicznym dotyczącym środowiska pracy siłownika.

Root Cause Analysis – Analiza przyczyn źródłowych

Zamiast jedynie naprawiać skutek (uszkodzone tłoczysko), eksperci firmy starają się zidentyfikować przyczynę awarii. Jeśli tłoczysko koroduje zbyt szybko, być może należy zastosować stal o wyższej odporności (np. stal nierdzewną chromowaną) lub grubszą powłokę chromu. Jeśli ulega skrzywieniu – może być konieczne przeprojektowanie układu lub zastosowanie materiału o wyższej granicy plastyczności.

Dobór uszczelnień do specyfiki powierzchni

Regeneracja tłoczyska często wiąże się ze zmianą jego nominalnej średnicy (np. o 0,5 mm mniej). Profesjonalny serwis hydrauliki siłowej musi posiadać wiedzę i możliwości techniczne doboru lub dorobienia uszczelnień pod wymiar naprawczy. HP-Hydraulika zapewnia kompleksowość – od chromowania, przez obróbkę mechaniczną, aż po montaż dedykowanych systemów uszczelniających.

Podsumowanie i wnioski dla inżynierów utrzymania ruchu

Zarządzanie stanem technicznym tłoczysk w hydraulice siłowej wymaga holistycznego podejścia. Profesjonalna regeneracja poprzez chromowanie twarde jest doskonałym sposobem na przywrócenie sprawności maszynom, pod warunkiem zachowania najwyższych reżimów technologicznych. Z kolei wymiana na certyfikowane pręty Cromax to gwarancja najwyższej wydajności i bezpieczeństwa pracy w najbardziej wymagających aplikacjach.

Kluczowe punkty do zapamiętania przy planowaniu serwisu:

Zawsze weryfikuj stan materiału bazowego przed decyzją o chromowaniu.
Pamiętaj, że jakość powłoki chromowej zależy od przygotowania podłoża i czystości kąpieli galwanicznej.
Wybierając nowe komponenty, stawiaj na sprawdzone rozwiązania marki Ovako, które oferują mierzalne korzyści w długim terminie.
Nie bagatelizuj parametrów chropowatości – to one decydują o trwałości uszczelnień i czystości oleju hydraulicznego.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., łącząc pasję do mechaniki z dostępem do światowej klasy technologii Cromax, pozostaje zaufanym partnerem w dbaniu o niezawodność systemów hydraulicznych w polskim przemyśle.
