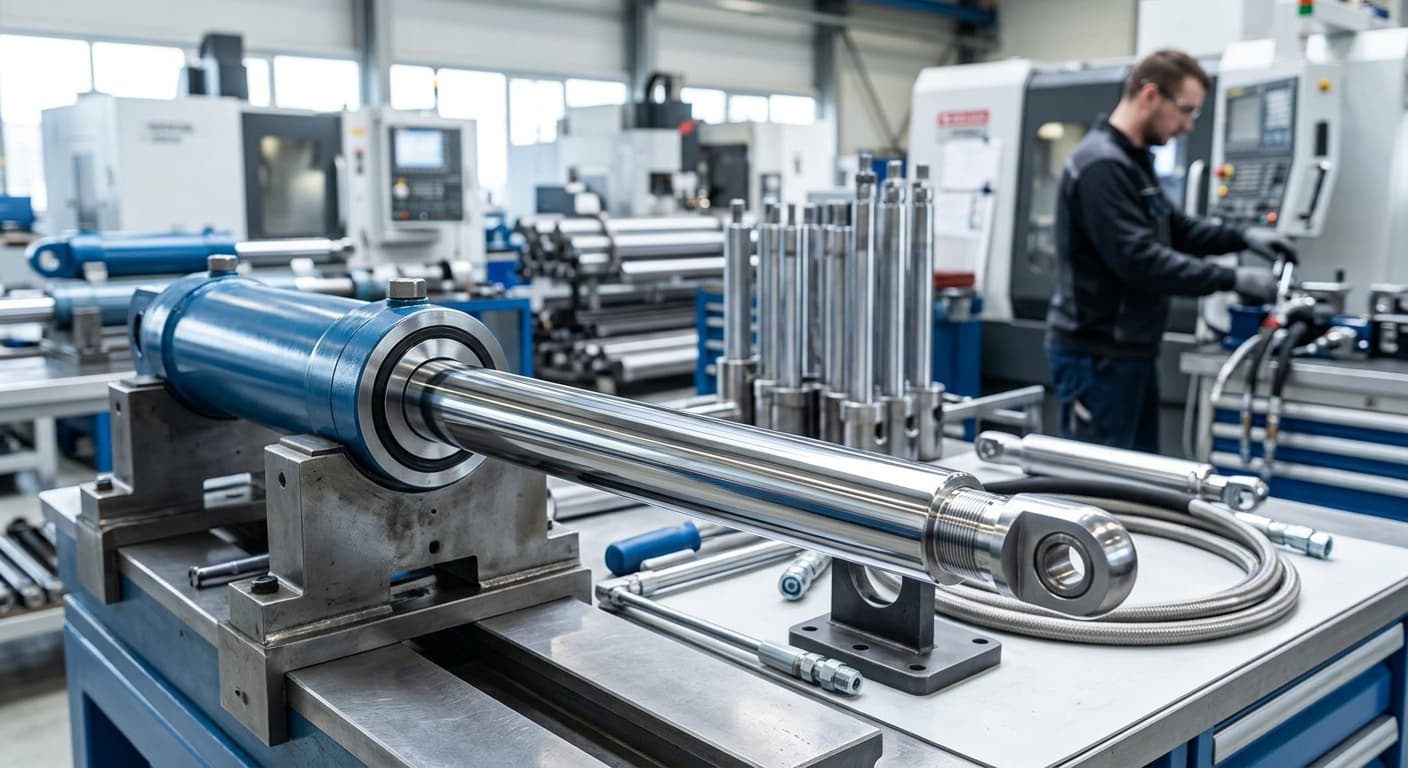

Projektowanie siłowników: Dobór prętów chromowanych do warunków pracy

Wprowadzenie do zaawansowanego projektowania układów hydraulicznych

Efektywność i niezawodność nowoczesnych systemów hydrauliki siłowej w dużej mierze zależą od jakości komponentów pracujących w najbardziej wymagających punktach układu. Tłoczysko siłownika hydraulicznego jest elementem bezpośrednio narażonym na oddziaływanie zmiennych obciążeń mechanicznych, agresywnych czynników środowiskowych oraz ciągłe tarcie w węźle uszczelniającym. Wybór odpowiedniego pręta chromowanego nie jest jedynie decyzją zakupową, lecz krytycznym procesem inżynieryjnym, który decyduje o cyklu życia całego urządzenia.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., będąca oficjalnym przedstawicielem marki Ovako, dostarcza rozwiązania oparte na technologii Cromax, które redefiniują standardy trwałości w branży. W niniejszym artykule przeanalizujemy kluczowe aspekty projektowe, które inżynierowie i konstruktorzy powinni brać pod uwagę podczas specyfikacji materiałowej prętów chromowanych, aby zoptymalizować parametry pracy siłowników w zróżnicowanych środowiskach eksploatacyjnych.

Kryteria mechaniczne: Wytrzymałość i stabilność konstrukcji

Podstawowym zadaniem tłoczyska jest przenoszenie sił osiowych, co wiąże się z ryzykiem wyboczenia oraz deformacji plastycznej. Dobór odpowiedniego gatunku stali bazowej musi zatem opierać się na dokładnej analizie naprężeń.

Granica plastyczności i wytrzymałość na rozciąganie

Współczesne konstrukcje dążą do redukcji masy przy zachowaniu wysokiej sztywności. Zastosowanie stali o podwyższonej granicy plastyczności pozwala na stosowanie mniejszych średnic tłoczysk przy zachowaniu tego samego współczynnika bezpieczeństwa.

Stale węglowe (np. C35E): Standardowe rozwiązanie dla średnic do 90 mm, charakteryzujące się granicą plastyczności Re na poziomie minimum 345 MPa.
Stale mikrostopowe (np. Cromax 280X): Oferują znacznie lepszą spawalność oraz gwarantowaną udarność w niskich temperaturach (27 J przy -20 °C), co jest kluczowe dla maszyn budowlanych pracujących w warunkach zimowych.
Stale wysokowytrzymałe (np. 42CrMo4): Stosowane w aplikacjach wymagających ekstremalnej odporności na zginanie i wysokie ciśnienia robocze, o granicy plastyczności sięgającej 750 MPa dla mniejszych średnic.

Odporność na wyboczenie

Projektant musi uwzględnić smukłość tłoczyska. W przypadku siłowników o długim skoku, dobór materiału o wysokim module sprężystości podłużnej oraz precyzyjna kontrola prostoliniowości pręta mają kluczowe znaczenie. Pręty Cromax charakteryzują się rygorystycznymi tolerancjami geometrycznymi (prostoliniowość nawet 0,1 mm/1,0 m), co minimalizuje ryzyko wystąpienia sił poprzecznych niszczących prowadnice siłownika.

Specyfikacja powłoki chromowej w kontekście odporności korozyjnej

Chromowanie twarde nie jest procesem jednorodnym. W zależności od technologii osadzania i przygotowania powierzchni, powłoka może wykazywać skrajnie różne właściwości ochronne. System Cromax, oferowany przez HP-Hydraulika, bazuje na kontrolowanej mikrostrukturze chromu.

Mechanizm ochrony przed korozją

Tradycyjne powłoki chromowe posiadają mikropęknięcia, które mogą sięgać aż do podłoża stalowego, stając się kanałami dla czynników korozyjnych. Technologia Cromax optymalizuje gęstość i układ tych pęknięć, tworząc barierę o znacznie wyższej szczelności.

Standardowa odporność korozyjna: Pręty w wykonaniu Cromax oferują wytrzymałość w teście mgły solnej (NSS) do 120 godzin przy ocenie 10 według ISO 10289.
Podwyższona ochrona: Dla środowisk bardziej wymagających stosuje się warianty takie jak Cromax C (do 240 h NSS) lub serie takie jak NiKrom 150, gdzie czas ochrony wynosi minimum 500 godzin NSS.
Warstwy duplex: W ekstremalnych warunkach (np. przemysł morski) stosuje się wykonania takie jak NiKrom 500, o grubości warstwy niklu minimum 30 µm pod chromem, co zapewnia niemal absolutną barierę dla chlorków (min. 1500 h NSS).

Klasyfikacja środowisk pracy

Dobór klasy korozji powinien odpowiadać rzeczywistym warunkom, w których będzie pracował siłownik:

Środowisko kontrolowane (hale produkcyjne): Standardowe pręty chromowane o podstawowej odporności.
Środowisko zewnętrzne (rolnictwo, budownictwo): Wymagane pręty w wykonaniu Cromax C (do 240 h NSS przy ratingu 10).
Środowisko agresywne (górnictwo, chemia, porty): Konieczność stosowania technologii takich jak NiKrom 500.

Hartowanie indukcyjne jako ochrona przed uszkodzeniami mechanicznymi

W wielu aplikacjach korozja nie jest jedynym zagrożeniem. Tłoczyska pracujące w koparkach, ładowarkach czy maszynach leśnych są narażone na uderzenia kamieni, gałęzi lub kontakt z elementami konstrukcyjnymi.

Rola warstwy hartowanej pod chromem

Zastosowanie prętów hartowanych indukcyjnie (np. Cromax 482) zmienia rozkład naprężeń na powierzchni styku. Twarda podstawa pod cienką warstwą chromu zapobiega tzw. efektowi "skorupki jajka", czyli wgniataniu się miękkiej stali pod twardą powłoką podczas punktowego uderzenia.

Głębokość hartowania: Zazwyczaj wynosi od 1,0 do 2,0 mm w zależności od średnicy pręta. Zapewnia to integralność powierzchni nawet przy silnych uderzeniach.
Twardość podłoża: Uzyskanie poziomu minimum 55 HRC bezpośrednio pod warstwą chromu drastycznie zwiększa odporność na zarysowania, które mogłyby stać się ogniskami korozji.
Stabilność wymiarowa: Proces hartowania w Ovako jest prowadzony w sposób minimalizujący naprężenia szczątkowe, co zapobiega deformacji prętów podczas ich dalszej obróbki mechanicznej.

Tribologia i współpraca z systemem uszczelniającym

Powierzchnia tłoczyska nie jest gładka w skali mikro. Jej topografia ma bezpośredni wpływ na film olejowy oraz żywotność uszczelnień wargowych.

Parametry chropowatości

Inżynierowie często popełniają błąd, skupiając się wyłącznie na parametrze Ra (średnie arytmetyczne odchylenie profilu). W nowoczesnej hydraulice kluczowe są również inne parametry:

Ra (<= 0,20 µm): Optymalny zakres zapewniający równowagę między niskim tarciem a zdolnością do utrzymania filmu olejowego.
Rt (całkowita wysokość profilu): W produktach Cromax wynosi typowo 0,5-1,0 µm, co pozwala na ochronę wargi uszczelnienia przed przecięciem.
Rz (średnia wysokość chropowatości): Dostarcza informacji o głębokości dolin, które magazynują środek smarny.

Wykończenie powierzchni a tarcie

Pręty Cromax poddawane są procesowi superfinishingu (dogładzania), co eliminuje mikro-wierzchołki powstałe w procesie szlifowania. Skutkuje to niższym współczynnikiem tarcia statycznego oraz płynniejszą pracą siłownika przy niskich prędkościach.

Obrabialność i aspekty produkcyjne

Z perspektywy producenta siłowników, równie ważna co parametry eksploatacyjne, jest łatwość obróbki materiału. Wybór odpowiedniego pręta może znacząco obniżyć koszty produkcji.

Optymalizacja procesów skrawania

Stale stosowane w produktach Cromax, takie jak 280X, są projektowane z myślą o kontrolowanej skrawalności. Dzięki odpowiedniej metalurgii, wiór jest łamliwy, a zużycie narzędzi tnących – minimalne.

Oszczędność czasu: Wyższa prędkość skrawania przekłada się na krótsze czasy cykli produkcyjnych.
Jakość gwintów: Stabilność strukturalna materiału pozwala na wykonywanie gwintów o wysokiej klasie dokładności, co jest kluczowe dla bezpiecznego montażu ucha siłownika.
Spawalność: Niska zawartość węgla (ekwiwalent węgla CEV max 0,55 dla Cromax 280X) umożliwia spawanie przy zachowaniu bardzo dobrej charakterystyki połączenia, co minimalizuje ryzyko pęknięć w strefie wpływu ciepła (SWC).

Podsumowanie i rekomendacje inżynieryjne

Dobór pręta chromowanego na tłoczysko siłownika hydraulicznego to wielowymiarowe zadanie inżynieryjne, które wymaga uwzględnienia obciążeń mechanicznych, zagrożeń korozyjnych oraz wymogów technologicznych produkcji.

Kluczowe wnioski dla projektantów:

Analizuj środowisko pracy: Nie przepłacaj za stal nierdzewną, jeśli wystarczy technologia NiKrom, ale nie oszczędzaj na powłoce w maszynach pracujących zimą na zasolonych drogach (wybierz Cromax C lub NiKrom).
Pamiętaj o udarności: W maszynach mobilnych wybieraj stale mikrostopowe (np. Cromax 280X), które gwarantują wysoką udarność w niskich temperaturach.
Chroń powierzchnię mechanicznie: Jeśli tłoczysko jest narażone na uderzenia, hartowanie indukcyjne (np. w gatunku Cromax 482) jest jedynym skutecznym sposobem na zachowanie szczelności systemu w długim terminie.
Zaufaj sprawdzonym standardom: Wykorzystanie wiedzy technicznej HP-Hydraulika oraz jakości prętów Ovako pozwala na uniknięcie kosztownych reklamacji i przedwczesnych awarii.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. zapewnia nie tylko dostęp do najszerszego asortymentu prętów Cromax, ale przede wszystkim wsparcie doradcze, które pomaga przekuć parametry techniczne na realną przewagę konkurencyjną gotowego produktu.
