Precyzyjna obróbka i montaż tłoczysk chromowanych: Standardy techniczne

Wprowadzenie

Siłownik hydrauliczny jest jednym z najbardziej obciążonych elementów maszyn budowlanych, rolniczych oraz przemysłowych. Kluczowym komponentem decydującym o sprawności całego układu jest tłoczysko, które musi sprostać ekstremalnym warunkom pracy: wysokiemu ciśnieniu, zmiennym obciążeniom mechanicznym oraz agresywnym czynnikom środowiskowym. Wybór odpowiedniego materiału, jakim są pręty chromowane Cromax, to dopiero pierwszy etap procesu produkcji lub regeneracji siłownika. Równie istotna jest technologia ich obróbki, spawania oraz montażu, która musi być przeprowadzona zgodnie z rygorystycznymi standardami technicznymi.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dysponuje wiedzą i zapleczem technicznym pozwalającym na pełne wykorzystanie potencjału prętów Cromax. Niniejszy artykuł analizuje kluczowe aspekty inżynieryjne związane z procesami obróbki prętów chromowanych oraz wskazuje na najlepsze praktyki warsztatowe, które minimalizują ryzyko przedwczesnych awarii układów hydraulicznych.

Klasyfikacja i dobór gatunków stali podłoża w kontekście aplikacji

Podstawą trwałości tłoczyska jest nie tylko sama powłoka chromowa, ale przede wszystkim właściwości metalurgiczne stali, z której wykonano pręt. W ofercie Cromax wyróżniamy kilka kluczowych gatunków stali, które dobiera się pod kątem specyficznych wymagań konstrukcyjnych.

Charakterystyka popularnych gatunków

• C45E (Cromax 190): Jest to stal węglowa o dobrej skrawalności, powszechnie stosowana w standardowych aplikacjach hydraulicznych. Charakteryzuje się optymalnym stosunkiem ceny do wytrzymałości, jednak wykazuje ograniczoną spawalność bez odpowiedniej obróbki cieplnej.
• 20MnV6 (Cromax 280): Stal niskostopowa o podwyższonej wytrzymałości i doskonałej spawalności. Dzięki drobnoziarnistej strukturze i dodatkowi wanadu, pręty te idealnie nadają się do siłowników pracujących w niskich temperaturach oraz tam, gdzie wymagana jest redukcja masy komponentów przy zachowaniu wysokich parametrów mechanicznych.
• 38MnVS6 / 42CrMo4: Gatunki przeznaczone do zadań specjalnych, charakteryzujące się bardzo wysoką granicą plastyczności i wytrzymałością na rozciąganie. Często stosowane w wersji hartowanej indukcyjnie (IH), co zapewnia dodatkową odporność na uszkodzenia mechaniczne podłoża (np. uderzenia kamieni w maszynach budowlanych).

Dobór tolerancji i chropowatości

Standardem rynkowym dla prętów chromowanych jest tolerancja średnicy ISO f7, która zapewnia idealne spasowanie z pakietami uszczelniającymi i prowadnicami. W specyficznych rozwiązaniach inżynieryjnych stosuje się również tolerancje h7 lub h8. Istotnym parametrem jest chropowatość powierzchni (Ra), która w przypadku produktów Cromax utrzymywana jest zazwyczaj na poziomie 0,15–0,25 µm. Taka gładkość optymalizuje współpracę z uszczelnieniami polimerowymi, minimalizując tarcie i tarcie statyczne (stick-slip).

Technologia obróbki mechanicznej prętów chromowanych

Obróbka skrawaniem prętów z gotową powłoką chromową wymaga specyficznego podejścia, aby uniknąć odpryskiwania chromu oraz przegrzania powierzchni, co mogłoby prowadzić do zmian strukturalnych w strefie przypowierzchniowej.

Zasady toczenia i frezowania

• Narzędzia: Zaleca się stosowanie płytek z węglików spiekanych o wysokiej odporności na ścieranie, dedykowanych do obróbki stali twardych. Geometria ostrza powinna zapewniać sprawne odprowadzanie wiórów, aby nie porysowały one gotowej powłoki.
• Parametry skrawania: Kluczowa jest wysoka prędkość skrawania przy jednoczesnym ograniczeniu posuwu podczas przejść wykańczających. Prędkość skrawania dla prętów Cromax 280 oscyluje zazwyczaj w granicach 150-250 m/min, zależnie od typu narzędzia.
• Ochrona powłoki: Podczas mocowania pręta w uchwycie tokarskim niezbędne jest stosowanie tulei ochronnych wykonanych z miedzi, aluminium lub tworzyw sztucznych (np. POM), aby szczęki nie uszkodziły gładkiej powierzchni chromu.

Specyfika obróbki prętów hartowanych indukcyjnie (IH)

Pręty hartowane indukcyjnie posiadają warstwę o twardości powyżej 50 HRC na głębokość od 1 do kilku milimetrów. Ich obróbka wymaga:

1. Zastosowania narzędzi CBN (regularny azotek boru) lub specjalistycznych węglików do obróbki twardej.
2. Wykonania nacięcia (podcięcia) warstwy zahartowanej przed właściwym toczeniem gwintów lub czopów.
3. Szczególnej uwagi na chłodzenie, aby nie dopuścić do odpuszczenia materiału w strefie roboczej.

Spawalność i techniki łączenia tłoczysk

Łączenie tłoczyska z uchem siłownika lub tłokiem za pomocą spawania jest krytycznym momentem procesu produkcyjnego. Niewłaściwa technika może prowadzić do pęknięć w strefie wpływu ciepła (SWC) lub zniszczenia powłoki antykorozyjnej.

Przygotowanie do spawania

Przed przystąpieniem do spawania należy usunąć powłokę chromową z miejsca spoiny (z marginesem ok. 5-10 mm). Pozostawienie chromu w jeziorku spawalniczym prowadzi do powstania kruchych wtrąceń i porowatości, co drastycznie obniża wytrzymałość zmęczeniową złącza. W przypadku stali wysokowęglowych (C45E) konieczne jest podgrzewanie wstępne do temperatury 150-250°C, aby uniknąć pęknięć zimnych.

Zalecane metody spawania

• MIG/MAG: Najczęściej stosowana metoda w produkcji seryjnej, zapewniająca dobrą wydajność.
• TIG: Stosowana przy precyzyjnych połączeniach, gdzie wymagana jest najwyższa estetyka i czystość spoiny.
• Spawanie tarciowe: Najbardziej zaawansowana metoda, często wykorzystywana przez producentów OEM. Zapewnia ona najwyższą jakość złącza bez wprowadzania nadmiernego ciepła do reszty komponentu, co pozwala na spawanie prętów już chromowanych bez ryzyka uszkodzenia powłoki w bliskiej odległości od spoiny.

Po spawaniu istotne jest kontrolowane chłodzenie elementu (np. w matach termoizolacyjnych) oraz zabezpieczenie antykorozyjne odsłoniętej stali (np. poprzez malowanie lub cynkowanie ucha siłownika).

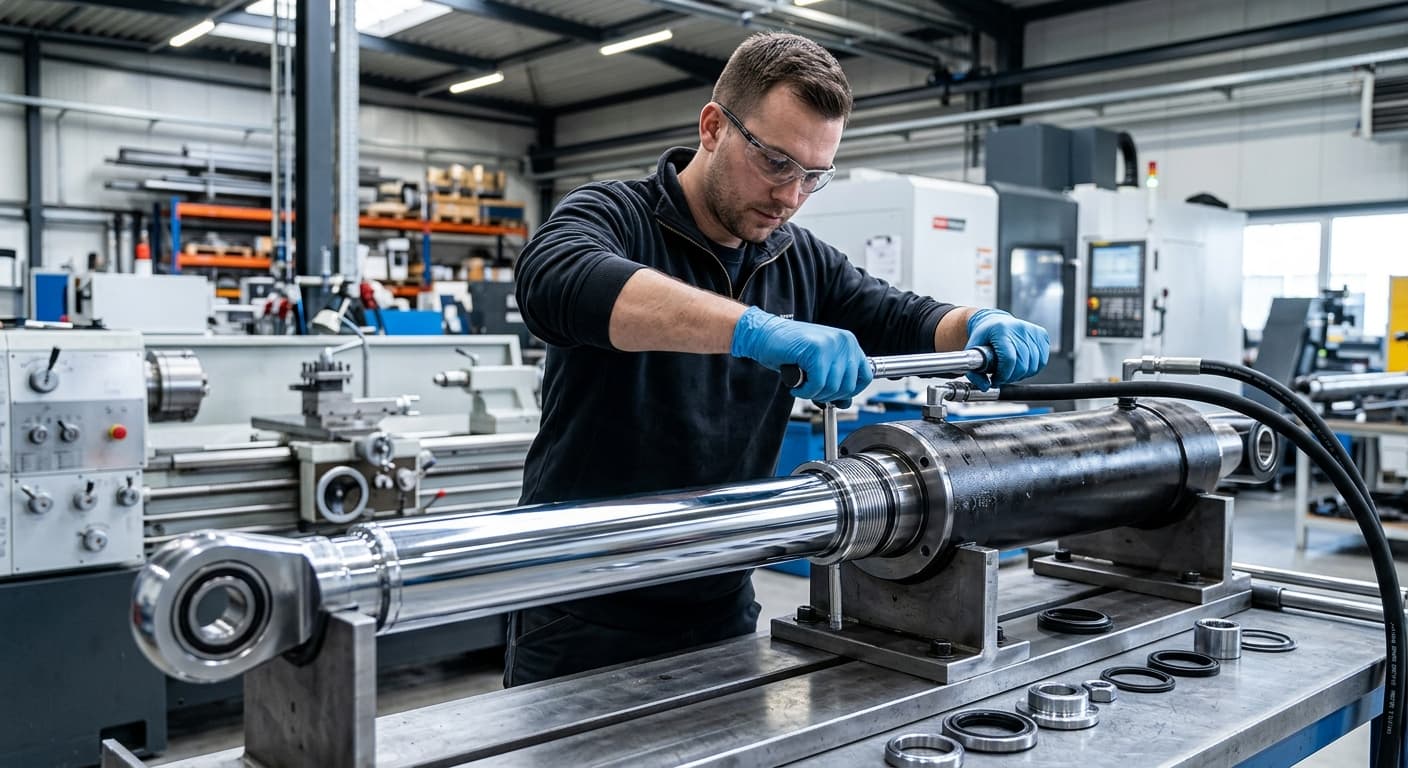

Montaż i integracja z układem uszczelnień

Nawet najlepiej wykonane tłoczysko ulegnie awarii, jeśli proces montażu w cylindrze zostanie przeprowadzony niedbale. Czystość i precyzja są tutaj kluczowe.

Zabezpieczenie przed uszkodzeniami montażowymi

• Fazowanie krawędzi: Wszystkie krawędzie przejścia (np. na gwintach lub rowkach pod uszczelnienia) muszą być sfazowane pod kątem 15-20 stopni i wypolerowane. Ostre krawędzie są główną przyczyną nacięcia warg uszczelniających podczas wsuwania tłoczyska do dławnicy.
• Smarowanie: Przed montażem powierzchnia tłoczyska oraz wszystkie elementy uszczelniające powinny być zwilżone czystym olejem hydraulicznym zgodnym z docelowym medium roboczym.
• Czystość mikrobiologiczna i mechaniczna: Praca w zapylonym środowisku warsztatowym jest niedopuszczalna. Nawet drobne opiłki metalu pozostałe po obróbce mogą zarysować nową powłokę chromową już przy pierwszym ruchu tłoczyska.

Współpraca z prowadnicami

W nowoczesnych siłownikach coraz częściej rezygnuje się z prowadnic metalowych na rzecz pierścieni prowadzących z tworzyw sztucznych (np. PTFE z brązem lub żywic fenolowych). Takie rozwiązanie w połączeniu z prętami Cromax znacząco redukuje tarcie i zapobiega zjawisku zacierania (galling), co jest szczególnie istotne w siłownikach o długim skoku.

Podsumowanie i rola wsparcia technicznego

Produkcja i serwis siłowników hydraulicznych o wysokiej niezawodności wymaga holistycznego podejścia do materiału, jakim jest pręt chromowany. Wybór marki Cromax zapewnia powtarzalność parametrów, co jest kluczowe dla automatyzacji procesów produkcyjnych. Jednak to wiedza inżynierska dotycząca obróbki i montażu decyduje o finalnej jakości produktu.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. wspiera swoich klientów na każdym etapie – od doboru odpowiedniego gatunku stali podłoża, przez dostarczenie precyzyjnie dociętych prętów, aż po doradztwo w zakresie regeneracji uszkodzonych elementów. Dzięki bezpośredniej współpracy z Ovako, nasi specjaliści mają dostęp do najnowszych wyników badań laboratoryjnych dotyczących zachowania powłok chromowych w ekstremalnych warunkach, co pozwala nam oferować wsparcie techniczne na najwyższym światowym poziomie.

Pamiętajmy, że tłoczysko to „twarz” siłownika – to element widoczny, pracujący na zewnątrz i narażony na największe obciążenia. Zainwestowanie w wysokiej jakości materiały Cromax oraz przestrzeganie procedur technicznych podczas obróbki to gwarancja bezawaryjnej pracy maszyny, co w dłuższej perspektywie generuje realne oszczędności ekonomiczne dla użytkownika końcowego.
