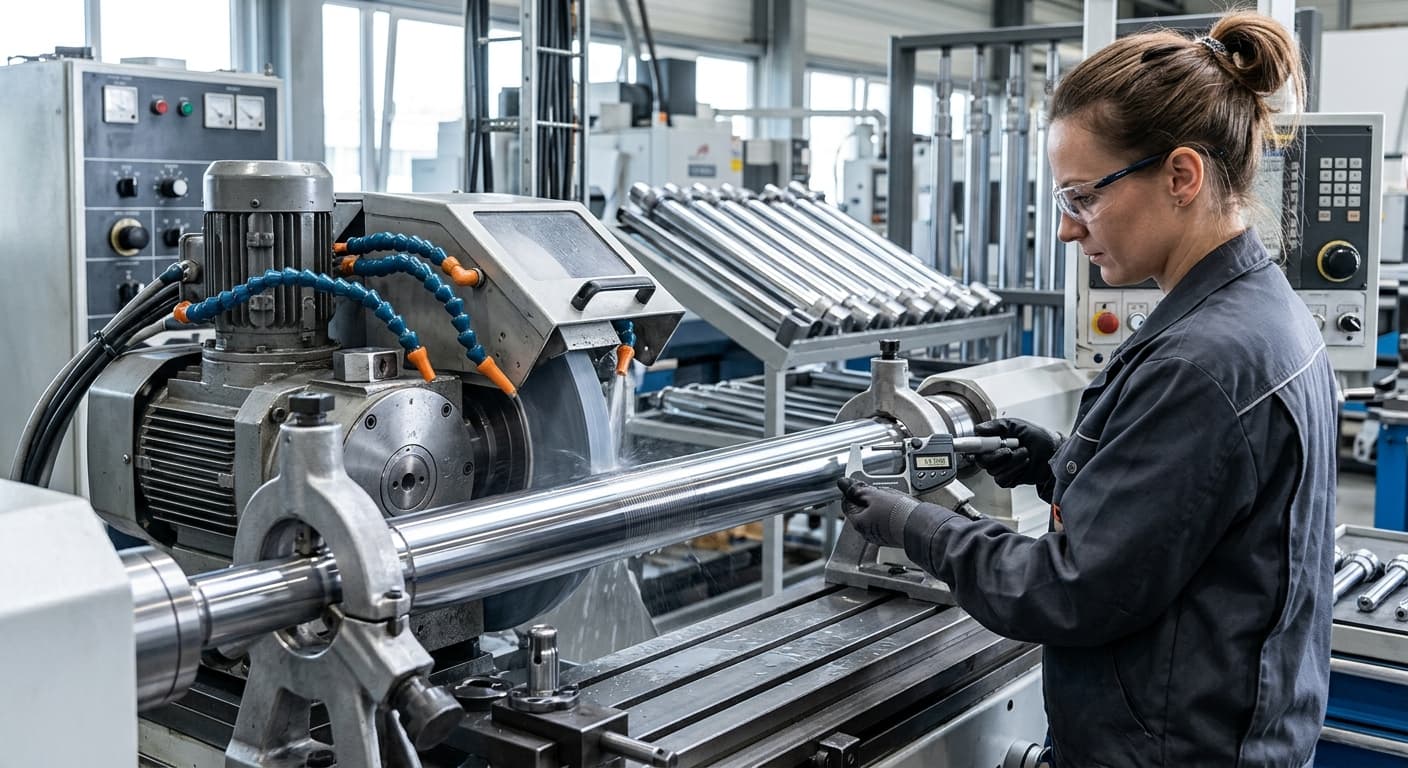

Precyzja wymiarowa i tekstura powierzchni w produkcji tłoczysk

Wstęp

Produkcja tłoczysk do siłowników hydraulicznych to proces wymagający najwyższej precyzji inżynieryjnej, w którym każdy mikrometr ma znaczenie dla końcowej wydajności układu. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako i dystrybutor produktów Cromax, dostarcza rozwiązania, które definiują standardy trwałości w branży. Kluczowym wyzwaniem w produkcji prętów chromowanych nie jest samo nałożenie warstwy chromu, lecz przygotowanie bazy materiałowej oraz końcowa obróbka wykańczająca.

Współczesna hydraulika siłowa pracuje pod coraz wyższymi ciśnieniami, co stawia rygorystyczne wymagania nie tylko wobec szczelności, ale przede wszystkim wobec geometrii i tekstury powierzchni tłoczysk. Artykuł ten analizuje procesy obróbcze, które decydują o tym, czy dany element będzie pracował bezawaryjnie przez tysiące cykli, czy też stanie się przyczyną przedwczesnej awarii uszczelnień i całego systemu.

Geometria i tolerancje wymiarowe prętów stalowych

Podstawą każdego wysokiej jakości tłoczyska jest precyzyjnie przygotowany pręt stalowy. W procesie produkcji elementów dla hydrauliki siłowej najczęściej stosuje się tolerancje oparte na systemie pasowań ISO (ISO 286-2). Standardem rynkowym dla prętów chromowanych jest klasa tolerancji f7, choć w specyficznych zastosowaniach spotyka się również h9 lub inne, dedykowane parametry.

Znaczenie tolerancji f7 w hydraulice

Tolerancja f7 zapewnia optymalny luz roboczy pomiędzy tłoczyskiem a dławnicą (prowadnicą) siłownika. Wybór tej klasy pasowania wynika z kilku technicznych przesłanek:

Kompensacja rozszerzalności cieplnej: Podczas pracy siłownika pod dużym obciążeniem, temperatura oleju i komponentów wzrasta. Tolerancja f7 zapewnia wystarczającą przestrzeń, aby uniknąć zatarcia tłoczyska w prowadnicy.
Stabilność filmu olejowego: Odpowiedni luz pozwala na zachowanie ciągłości mikrofilmu olejowego, co minimalizuje tarcie graniczne.
Centrowanie układu: Mimo koniecznego luzu, klasa f7 pozwala na zachowanie wysokiej osiowości pracy tłoka względem cylindra.

Błędy geometryczne poza średnicą nominalną

Sama średnica to nie wszystko. W procesie kontroli jakości w HP-Hydraulika szczególną uwagę zwraca się na parametry, które często są pomijane w standardowych specyfikacjach:

Owalność (błąd kołowości): Pręt może trzymać wymiar średnicy mierzony w dwóch punktach, a jednocześnie mieć kształt zbliżony do elipsy. Owalność powyżej połowy tolerancji wymiarowej jest niedopuszczalna, gdyż prowadzi do nierównomiernego zużycia uszczelnień.
Stożkowość: Różnica średnic na końcach pręta i w jego środkowej części. W przypadku długich siłowników (np. w maszynach budowlanych lub rolniczych), stożkowość może powodować wycieki w jednej z faz suwu tłoka.
Prostość (błąd prostoliniowości): Standardem dla produktów Cromax jest odchyłka nieprzekraczająca 0,1 mm na każde 1000 mm długości. Każde ugięcie pręta generuje siły poprzeczne, które niszczą prowadnice i uszczelnienia.

Szlifowanie bezkłowe jako fundament przygotowania powierzchni

Zanim pręt stalowy trafi do wanny galwanicznej w celu nałożenia twardego chromu, musi przejść proces szlifowania bezkłowego (centerless grinding). Jest to etap krytyczny, ponieważ powłoka chromowa, ze względu na swoją strukturę, wiernie odwzorowuje wszelkie niedoskonałości podłoża, a nawet może je uwypuklić.

Mechanika procesu szlifowania bezkłowego

W procesie tym pręt nie jest mocowany w kłach, lecz spoczywa na nożu podtrzymującym pomiędzy dwiema ściernicami: ściernicą roboczą i ściernicą regulacyjną. Taka konfiguracja pozwala na:

Uzyskanie bardzo wysokiej gładkości powierzchni przy zachowaniu rygorystycznych tolerancji średnicy.
Eliminację błędu bicia, który mógłby wystąpić przy tradycyjnym toczeniu lub szlifowaniu w kłach długich, wiotkich elementów.
Szybką obróbkę prętów o dużej długości (często przekraczającej 6 metrów).

Dobór parametrów ściernych

Kluczem do sukcesu jest dobór odpowiedniego ziarna ściernego i spoiwa. W przypadku stali wysokowytrzymałych stosowanych w produktach Ovako, proces musi być prowadzony przy intensywnym chłodzeniu. Przegrzanie powierzchni (tzw. przypalenia szlifierskie) może prowadzić do powstania mikropęknięć w strukturze stali, które po procesie chromowania staną się centrami korozji podpowłokowej.

Zadaniem szlifowania przed chromowaniem jest uzyskanie chropowatości na poziomie Ra 0,15–0,25 µm. Zbyt gładka powierzchnia przed galwanizacją mogłaby osłabić adhezję chromu, natomiast zbyt chropowata – spowodować powstanie "pików", które przebijałyby warstwę ochronną.

Tekstura powierzchni po chromowaniu – poza parametrem Ra

Większość specyfikacji technicznych ogranicza się do podania parametru Ra (średnie arytmetyczne odchylenie profilu). Jednak w HP-Hydraulika wiemy, że dla trwałości układu hydraulicznego równie ważne są parametry opisujące charakterystykę wierzchołkową i wgłębną profilu.

Parametry Rz, Rmax oraz analiza profilu

Sam parametr Ra jest wartością uśrednioną i może być identyczny dla dwóch powierzchni o zupełnie innej charakterystyce pracy. Dlatego w zaawansowanej diagnostyce stosuje się:

Rz (wysokość chropowatości według 10 punktów): Pozwala wyłapać pojedyncze, wysokie wierzchołki, które mogą mechanicznie uszkodzić wargę uszczelniającą.
Rmax: Największa wysokość profilu w obrębie odcinka pomiarowego. Kluczowa przy ocenie ryzyka przecieków.
Rpk (zredukowana wysokość wierzchołków): Mówi o tym, jak szybko powierzchnia będzie się docierać.
Rk (głębokość chropowatości rdzenia): Określa nośność powierzchni.
Rvk (zredukowana głębokość dolin): Najważniejszy parametr z punktu widzenia trybologii. Doliny te stanowią mikropojemniki na olej, pozwalające utrzymać smarowanie uszczelnienia nawet przy niskich prędkościach ruchu.

Proces polerowania i superfiniszu

Po nałożeniu powłoki chromowej pręt posiada tzw. teksturę surową, która jest zbyt agresywna dla uszczelnień elastomerowych. Konieczny jest proces polerowania końcowego lub superfiniszu. Wykorzystuje się do tego taśmy polerskie o gradacji do 1000 lub specjalne kamienie honownicze.

Celem tego etapu jest uzyskanie tzw. profilu płaskowyżowego (plateau). Polega to na usunięciu ostrych wierzchołków (redukcja Rpk), przy jednoczesnym pozostawieniu głębokich dolin (zachowanie Rvk). Taka powierzchnia gwarantuje:

Minimalne tarcie startowe (tzw. stick-slip effect).
Długą żywotność uszczelnień dzięki braku mechanicznego ścinania krawędzi uszczelek.
Doskonałą szczelność statyczną i dynamiczną.

Wyzwania materiałowe: Stal Cromax i jej obrabialność

Współpraca HP-Hydraulika z firmą Ovako pozwala na dostarczanie prętów Cromax, które charakteryzują się specyficzną metalurgią ułatwiającą precyzyjną obróbkę.

Czystość stali a jakość powłoki

Stale stosowane w produktach Cromax (np. gatunek 280X) poddawane są procesowi rafinacji, co minimalizuje ilość wtrąceń niemetalicznych (siarczków, tlenków). Z punktu widzenia obróbki i chromowania ma to fundamentalne znaczenie:

Brak defektów powierzchniowych: Wtrącenia na powierzchni pręta podczas chromowania stają się przyczyną powstania porów w powłoce.
Jednorodność twardości: Stała twardość rdzenia pozwala na równomierne prowadzenie procesu szlifowania, co bezpośrednio przekłada się na stabilność wymiarową.
Reakcja na hartowanie indukcyjne: W przypadku prętów hartowanych (Cromax 42CrMo4 IH), precyzyjna kontrola warstwy zahartowanej zapewnia, że podczas szlifowania nie zostaną odsłonięte strefy o niższej twardości, co mogłoby wpłynąć na osiadanie powłoki chromowej pod obciążeniem skupionym.

Obróbka mechaniczna u klienta

Dostarczając gotowe pręty chromowane, HP-Hydraulika oferuje również wsparcie w zakresie ich dalszej obróbki (cięcie, toczenie czopów, wiercenie). Należy pamiętać o kilku zasadach technicznych:

Ochrona powłoki: Podczas mocowania w uchwytach tokarskich należy stosować tuleje ochronne (miedziane lub aluminiowe), aby nie uszkodzić twardej, ale kruchej warstwy chromu.
Chłodzenie: Obróbka skrawaniem czopów powinna odbywać się przy intensywnym chłodzeniu, aby uniknąć odbarwień chromu wynikających z przegrzania (zmiana barwy na słomkową lub niebieską świadczy o zmianach strukturalnych i utracie odporności korozyjnej).
Prędkości skrawania: Pręty chromowane wymagają narzędzi z węglików spiekanych z odpowiednią geometrią łamacza wióra, szczególnie przy przejściu przez twardą warstwę chromu.

Diagnostyka i kontrola jakości w standardach HP-Hydraulika

Każdy element opuszczający zakład lub dostarczany do klienta przechodzi rygorystyczną kontrolę jakości. Metrologia w przypadku tłoczysk nie ogranicza się tylko do suwmiarki czy śruby mikrometrycznej.

Nowoczesne metody pomiarowe

Mikrometry laserowe: Pozwalają na bezdotykowy pomiar średnicy z dokładnością do 0,001 mm na całej długości pręta, co eliminuje ryzyko zarysowania powłoki podczas pomiaru.
Profilometry stykowe i optyczne: Służą do precyzyjnego wyznaczania parametrów chropowatości (Ra, Rz, Rk). Wykres profilu powierzchni pozwala ocenić, czy proces polerowania przebiegł prawidłowo i czy tekstura zapewni odpowiedni film olejowy.
Pomiary grubości powłoki metodą prądów wirowych: Pozwalają na nieniszczącą weryfikację grubości nałożonego chromu (standardowo ok. 20-25 µm, ale w zależności od zamówienia może to być więcej).
Badania penetracyjne i magnetyczno-proszkowe: Stosowane głównie przy regeneracji tłoczysk w celu wykrycia zmęczeniowych pęknięć materiału rodzimego przed nałożeniem nowej powłoki.

Dokumentacja techniczna

Współczesny przemysł (szczególnie górnictwo i branża offshore) wymaga pełnej identyfikowalności. HP-Hydraulika zapewnia certyfikację materiałową zgodną z EN 10204 3.1, co obejmuje analizę składu chemicznego, właściwości mechaniczne oraz wyniki testów korozyjnych w komorze solnej (NSS - Neutral Salt Spray test).

Podsumowanie

Precyzja wymiarowa i tekstura powierzchni to dwa filary, na których opiera się niezawodność nowoczesnej hydrauliki siłowej. Proces produkcji tłoczysk to łańcuch technologiczny, w którym błąd na dowolnym etapie – od wyboru stali, poprzez szlifowanie bezkłowe, aż po finalny superfinisz – rzutuje na trwałość całego urządzenia.

Dzięki współpracy z firmą Ovako i wykorzystaniu technologii Cromax, HP-Hydraulika Siłowa i Mechanika Maszyn s.c. dostarcza komponenty, które nie tylko spełniają normy ISO, ale często je przewyższają, oferując użytkownikom końcowym wymierne oszczędności wynikające z wydłużonych okresów międzyremontowych. Zrozumienie, że Ra to tylko wierzchołek góry lodowej parametrów technicznych, pozwala na świadome projektowanie i eksploatację maszyn pracujących w najcięższych warunkach przemysłowych.

Kluczowe wnioski dla inżynierów i projektantów:

Zawsze weryfikuj pełny profil chropowatości (Rz, Rvk), a nie tylko parametr Ra.
Tolerancja f7 jest standardem zapewniającym bezpieczeństwo termiczne i smarne układu.
Jakość bazy stalowej (czystość metalurgiczna) bezpośrednio warunkuje szczelność powłoki chromowej.
Prawidłowa obróbka wykańczająca (polerowanie) jest niezbędna do ochrony uszczelnień elastomerowych przed szybkim zużyciem.
