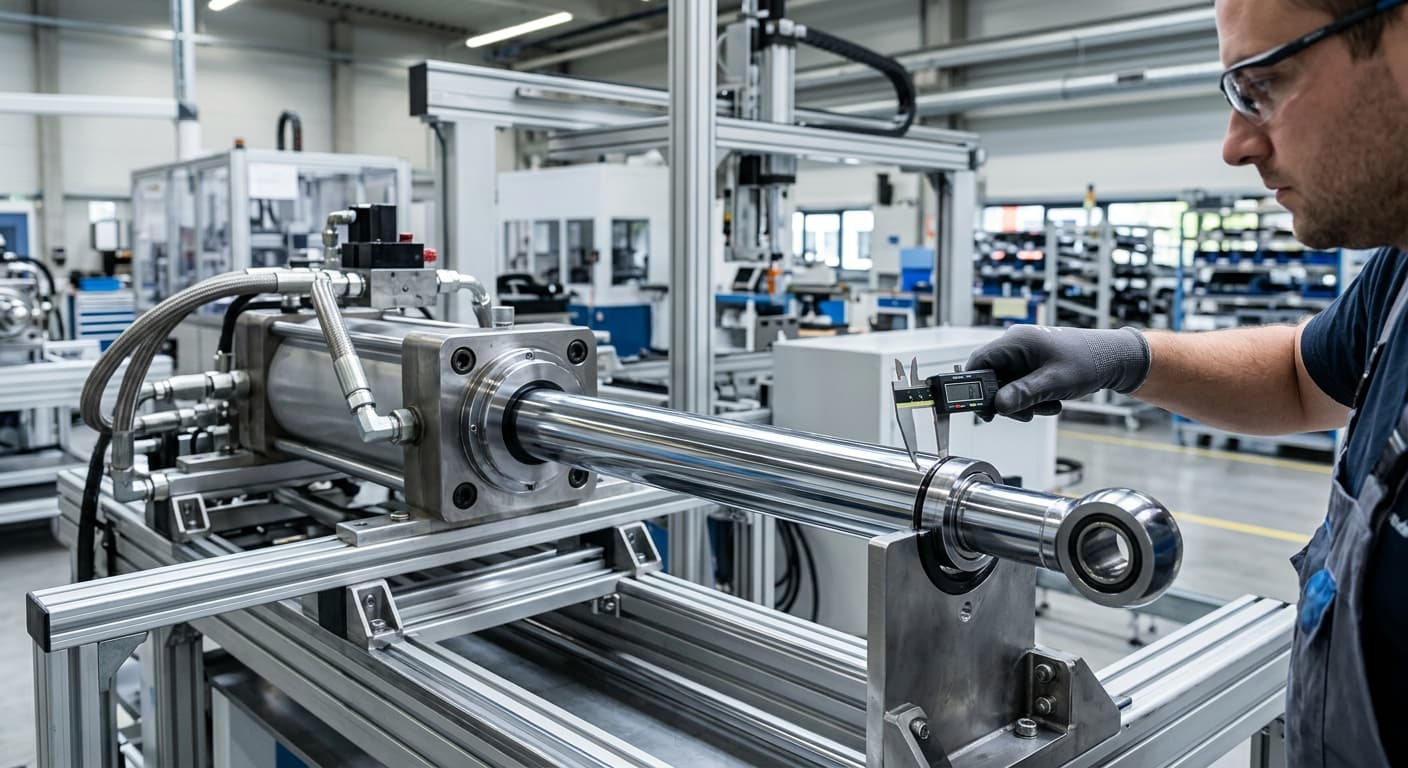

Precyzja wymiarowa i geometryczna prętów Cromax w układach hydrauliki

Wprowadzenie do problematyki precyzji w hydraulice siłowej

Współczesna hydraulika siłowa ewoluuje w kierunku coraz wyższych ciśnień roboczych, większych prędkości liniowych tłoczysk oraz ekstremalnych wymagań w zakresie bezawaryjności. W tym kontekście, pręt chromowany – będący kluczowym elementem konstrukcyjnym każdego siłownika – przestaje być traktowany jedynie jako element stalowy z warstwą ochronną. Staje się on precyzyjnym komponentem maszynowym, którego parametry geometryczne i wymiarowe bezpośrednio determinują sprawność całego układu. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dostarcza pręty Cromax, które wyznaczają standardy w zakresie powtarzalności wymiarowej i jakości wykończenia powierzchni.

Precyzja wykonania pręta chromowanego ma fundamentalne znaczenie dla dwóch kluczowych aspektów eksploatacyjnych: szczelności układu oraz trwałości węzła uszczelniającego. Nawet mikroskopijne odchyłki od założonej geometrii mogą prowadzić do przedwczesnego zużycia uszczelek, wycieków zewnętrznych, a w skrajnych przypadkach do zatarcia siłownika. Niniejszy artykuł szczegółowo omawia parametry techniczne, takie jak tolerancje ISO, odchyłki kołowości oraz prostoliniowość, które decydują o klasie komponentu i jego przydatności w wymagających aplikacjach przemysłowych.

Standardy tolerancji wymiarowej: Dlaczego ISO f7 to branżowy standard?

W produkcji tłoczysk do siłowników hydraulicznych najpowszechniej stosowaną klasą tolerancji jest ISO f7. Wybór tej konkretnej klasy nie jest przypadkowy i wynika z potrzeby zapewnienia optymalnego luzu między tłoczyskiem a prowadnicami oraz dławicą siłownika. W HP-Hydraulika Siłowa kładziemy szczególny nacisk na to, aby dostarczane pręty Cromax nie tylko mieściły się w tych normach, ale charakteryzowały się najwyższą powtarzalnością w obrębie danej partii materiału.

Analiza techniczna tolerancji f7

Tolerancja f7 jest tolerancją „minusową”, co oznacza, że rzeczywisty wymiar pręta jest zawsze nieco mniejszy od wymiaru nominalnego. Ma to kluczowe znaczenie dla:

1. Zapewnienia filmu olejowego: Odpowiedni luz pozwala na powstanie stabilnego filmu smarnego, który chroni uszczelnienia przed tarciem suchym.
2. Kompensacji rozszerzalności cieplnej: Podczas intensywnej pracy olej hydrauliczny oraz elementy metalowe nagrzewają się, co prowadzi do ich rozszerzania. Tolerancja f7 zapobiega blokowaniu się tłoczyska w prowadnicy przy wysokich temperaturach.
3. Współpracy z uszczelnieniami: Nowoczesne uszczelnienia wargowe (np. z poliuretanu lub PTFE) są zaprojektowane do pracy w ściśle określonych zakresach luzów montażowych.

Porównanie tolerancji f7 z innymi klasami

Choć f7 jest standardem, w specyficznych zastosowaniach spotyka się inne klasy:

• Klasa h7: Częściej stosowana w wałkach maszynowych, gdzie wymagane jest pasowanie ciaśniejsze. W hydraulice stosowana rzadziej, głównie w małych siłownikach precyzyjnych.
• Klasa f8: Dopuszcza większe odchyłki wymiarowe, co może być akceptowalne w prostych maszynach rolniczych, ale jest niezalecane w ciężkim przemyśle czy górnictwie.
• Klasa g6: Stosowana w przypadkach, gdzie wymagana jest wyjątkowo wysoka precyzja prowadzenia i minimalny luz, często przy bardzo wysokich częstotliwościach pracy.

Odchyłki geometryczne: Kołowość, cylindryczność i prostoliniowość

Wymiar średnicy to tylko jeden z parametrów decydujących o jakości pręta. Równie istotne, a często pomijane w podstawowych specyfikacjach, są odchyłki kształtu. Pręt może trzymać wymiar średnicy w każdym punkcie pomiarowym, a mimo to mieć przekrój zbliżony do trójkąta (tzw. poligonizacja) lub być wygięty wzdłuż osi.

Kołowość i cylindryczność (Circularity and Cylindricity)

Kołowość określa, jak bardzo przekrój poprzeczny pręta odbiega od idealnego okręgu. W procesie produkcji prętów Cromax stosuje się szlifowanie bezkłowe, które pozwala na uzyskanie ekstremalnie niskich odchyłek kołowości. Jest to istotne, ponieważ:

• Nieregularny kształt przekroju powoduje nierównomierny nacisk na uszczelkę, co prowadzi do jej lokalnego przegrzania i szybszego zużycia.
• Brak idealnej kołowości może generować wibracje przy dużych prędkościach ruchu tłoczyska.

Cylindryczność z kolei odnosi się do całej objętości pręta i łączy w sobie cechy kołowości, prostoliniowości oraz stałości średnicy na całej długości. Dla prętów o długościach przekraczających 3-6 metrów, zachowanie wysokiej cylindryczności jest ogromnym wyzwaniem technologicznym, któremu produkty Ovako sprostają dzięki zaawansowanej kontroli procesu hutniczego i galwanicznego.

Prostoliniowość (Straightness)

Prostoliniowość jest parametrem krytycznym, zwłaszcza w siłownikach o długim skoku. Standardowa prostoliniowość dla prętów chromowanych wysokiej jakości wynosi zazwyczaj 0,1 mm na 1000 mm długości (0,1/1000 mm). Przekroczenie tych wartości skutkuje:

1. Zjawiskiem Stick-Slip: Drgania i skokowy ruch tłoczyska wynikający z nierównomiernych oporów tarcia.
2. Obciążeniami boczny: Wygięte tłoczysko wywiera nienaturalny nacisk na dławicę i tłok, co może doprowadzić do porysowania wewnętrznej powierzchni rury cylindra.
3. Przyspieszonym zużyciem prowadnic: Pierścienie prowadzące ulegają jednostronnemu wytarciu, co skraca czas między remontami siłownika.

Rola technologii Cromax w zachowaniu parametrów geometrycznych

Pręty Cromax, których HP-Hydraulika Siłowa jest oficjalnym przedstawicielem, wyróżniają się na tle konkurencji nie tylko jakością samej powłoki chromowej, ale przede wszystkim jakością stali bazowej. Proces produkcji w hutach Ovako jest zintegrowany – od wytopu stali po finalne chromowanie, co pozwala na pełną kontrolę nad naprężeniami wewnętrznymi materiału.

Stabilność wymiarowa po obróbce

Jednym z największych problemów przy produkcji tłoczysk jest zmiana geometrii pręta po procesie chromowania lub obróbki mechanicznej (np. toczenia gwintów, frezowania wybrania pod klucz). Dzięki specjalnej obróbce cieplnej i precyzyjnemu prostowaniu na etapie przed chromowaniem, pręty Cromax wykazują wyjątkową stabilność wymiarową.

Kluczowe aspekty technologiczne to:

• Kontrolowana struktura ziarna: Stal Ovako posiada drobną, jednorodną strukturę, co minimalizuje ryzyko odkształceń podczas skrawania.
• Precyzyjne szlifowanie przed nałożeniem chromu: Warstwa chromu jest tak dobra, jak powierzchnia pod nią. Idealnie przygotowane podłoże gwarantuje, że grubość powłoki będzie identyczna na całym obwodzie, co zapobiega powstawaniu „miejsc słabych” podatnych na korozję lub pękanie.
• Minimalizacja naprężeń własnych: Dzięki temu pręty po przecięciu na krótsze odcinki zachowują swoją pierwotną prostoliniowość, co jest kluczowe dla warsztatów regeneracyjnych i producentów mniejszych serii siłowników.

Wpływ parametrów geometrycznych na montaż i eksploatację – perspektywa praktyczna

Z doświadczenia technicznego firmy HP-Hydraulika Siłowa wynika, że większość awarii siłowników, które są diagnozowane jako „problemy z uszczelnieniem”, w rzeczywistości ma swoje źródło w niewłaściwej geometrii tłoczyska.

Problemy wynikające z błędów wymiarowych

1. Zbyt duża średnica tłoczyska (powyżej tolerancji): Powoduje nadmierne zaciśnięcie wargi uszczelniającej. Skutkuje to wzrostem temperatury w strefie kontaktu, zwęgleniem materiału uszczelki (tzw. carbonization) i nagłym wyciekiem.
2. Zbyt mała średnica tłoczyska (poniżej tolerancji): Powoduje brak odpowiedniego wstępnego napięcia uszczelki. Przy niskich ciśnieniach olej może „przepuszczać”, a przy wysokich może dojść do wyciskania uszczelnienia w szczelinę (ekstruzja).
3. Bicie promieniowe: Jeśli tłoczysko posiada bicie, uszczelka musi „podążać” za jego ruchem. Przy dużej częstotliwości pracy materiał uszczelki nie nadąża z powrotem do pierwotnego kształtu (histereza), co otwiera drogę dla wycieków.

Korzyści z zastosowania prętów o wysokiej precyzji

Inwestycja w pręty Cromax o gwarantowanych parametrach geometrycznych przekłada się na realne oszczędności:

• Dłuższe interwały serwisowe: Siłownik pracuje poprawnie przez znacznie więcej cykli.
• Mniejsze tarcie: Niższe zużycie energii przez układ hydrauliczny i mniejsze nagrzewanie się oleju.
• Łatwiejszy montaż: Pręty o powtarzalnym wymiarze pasują idealnie do typowych dławic i prowadnic, co eliminuje konieczność indywidualnego pasowania elementów.
• Ochrona komponentów współpracujących: Precyzyjne tłoczysko chroni drogie uszczelnienia i systemy prowadzące przed przedwczesną degradacją.

Podsumowanie i rekomendacje techniczne

Precyzja wymiarowa i geometryczna prętów chromowanych jest fundamentem niezawodności współczesnych układów hydraulicznych. Wybór odpowiedniego materiału nie może ograniczać się jedynie do określenia średnicy nominalnej i grubości warstwy chromu. Parametry takie jak klasa tolerancji (zalecane f7), kołowość, cylindryczność oraz prostoliniowość odgrywają decydującą rolę w zapewnieniu szczelności i długowieczności siłowników.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., opierając swoją ofertę na produktach marki Ovako, dostarcza komponenty, które spełniają najbardziej rygorystyczne normy jakościowe. Dla inżynierów i serwisantów kluczowe powinno być zrozumienie, że jakość stalowej bazy oraz precyzja jej obróbki przed procesem chromowania są tak samo ważne, jak sama twardość powłoki chromowej.

W praktyce zaleca się:

• Zawsze weryfikować certyfikaty hutnicze i deklarowane tolerancje geometryczne przed zakupem materiału na tłoczyska.
• Stosować pręty chromowane o sprawdzonej prostoliniowości (minimum 0,1/1000 mm) dla siłowników o skoku powyżej 1500 mm.
• Dbać o czystość procesu montażu, aby nie zniweczyć precyzji wykonania pręta poprzez przypadkowe uszkodzenia mechaniczne powierzchni.

Zastosowanie prętów Cromax to nie tylko gwarancja jakości, ale przede wszystkim spokój eksploatacyjny i redukcja kosztów związanych z przestojami maszyn w sektorach takich jak budownictwo, rolnictwo czy przemysł ciężki.
