Precyzja i Niezawodność: Diagnostyka Powłok Chromowych w Praktyce

Wprowadzenie

Przemysłowe chromowanie twarde odgrywa kluczową rolę w zapewnieniu długowieczności i niezawodności komponentów maszyn, zwłaszcza tych pracujących w trudnych warunkach. Tłoczyska siłowników hydraulicznych, wały, cylindry czy prowadnice, pokryte warstwą twardego chromu, zyskują wyjątkową odporność na ścieranie, korozję oraz zmniejszone tarcie. Jednakże, aby te korzyści były w pełni wykorzystane, jakość powłoki chromowej musi być bezkompromisowa. Właśnie tutaj wkracza diagnostyka – zestaw precyzyjnych metod i narzędzi służących do oceny właściwości i integralności powłok chromowych, zarówno w fazie produkcji, jak i podczas eksploatacji czy regeneracji.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. (cromax.com.pl), jako oficjalny przedstawiciel firmy Ovako i producent prętów Cromax, doskonale rozumie znaczenie rygorystycznej kontroli jakości. Nasze doświadczenie w chromowaniu przemysłowym prętów stalowych oraz regeneracji elementów hydraulicznych uczy, że tylko kompleksowa i fachowa diagnostyka pozwala na dostarczanie rozwiązań, które spełniają najwyższe standardy niezawodności i wydajności. Niniejszy artykuł poświęcony jest przeglądowi kluczowych metod diagnostycznych, ich zastosowaniom oraz roli, jaką odgrywają w zapewnieniu doskonałości powłok chromowych.

Rola i Wyzwania Powłok Chromowych w Przemyśle

Powłoki chromowe są cenione w przemyśle za ich unikalne połączenie właściwości mechanicznych i chemicznych, które znacząco poprawiają parametry użytkowe wielu komponentów. Twardy chrom galwaniczny jest idealnym wyborem dla części wymagających wytrzymałości w ekstremalnych warunkach.

Kluczowe właściwości powłok chromowych

Wyjątkowa twardość: Powłoki chromowe osiągają twardość rzędu 800-1100 HV, co sprawia, że są niezwykle odporne na ścieranie i erozję. Jest to kluczowe w aplikacjach, gdzie elementy są narażone na ciągły ruch i kontakt z innymi powierzchniami, często w obecności cząstek ściernych.
Odporność na korozję: Chrom tworzy na swojej powierzchni pasywną warstwę tlenków, która skutecznie chroni materiał bazowy przed agresywnym środowiskiem chemicznym i wilgocią. Odporność ta jest szczególnie ważna w przemyśle morskim, górniczym czy budowlanym.
Niski współczynnik tarcia: Gładka, twarda powierzchnia chromowa zmniejsza tarcie między współpracującymi elementami, co przekłada się na mniejsze zużycie energii i ograniczenie wydzielania ciepła. Jest to niezwykle korzystne w siłownikach hydraulicznych, gdzie efektywność energetyczna jest kluczowa.
Wysoka estetyka i łatwość czyszczenia: Choć w chromowaniu technicznym estetyka nie jest priorytetem, gładka powierzchnia powłoki ułatwia konserwację i utrzymanie czystości, co jest ważne w przemyśle spożywczym czy farmaceutycznym (choć tu stosuje się inne rodzaje chromu).

Potencjalne problemy i defekty powłok chromowych

Nawet najlepsza technologia chromowania może być obarczona ryzykiem powstawania defektów, które znacząco obniżają jakość i trwałość powłoki. Niewykryte wady mogą prowadzić do przedwczesnych awarii komponentów, kosztownych przestojów i zagrożeń bezpieczeństwa. Do najczęstszych problemów należą:

Słaba adhezja: Niewłaściwe przygotowanie powierzchni bazowej (niedokładne odtłuszczenie, niewłaściwe trawienie) może prowadzić do niedostatecznego przylegania powłoki do podłoża. W konsekwencji powłoka może się łuszczyć, pękać lub odpadać.
Nierówna grubość powłoki: Brak precyzyjnej kontroli parametrów procesu galwanicznego może skutkować różnicami w grubości warstwy chromu, co prowadzi do szybszego zużycia w cieńszych miejscach i nierównomiernego rozłożenia naprężeń.
Porowatość: Powłoka chromowa, choć twarda, może zawierać mikropory, które stanowią drogę dla czynników korozyjnych do dotarcia do materiału bazowego, inicjując korozję podpowłokową.
Pęknięcia: Naprężenia wewnętrzne w powłoce, niewłaściwa obróbka cieplna po chromowaniu lub zbyt duża grubość warstwy mogą prowadzić do powstawania sieci drobnych pęknięć, zmniejszając odporność na korozję i integralność powłoki.
Wtrącenia i zanieczyszczenia: Obecność obcych cząstek w kąpieli galwanicznej lub na powierzchni przed chromowaniem może prowadzić do powstawania wtrąceń, które stanowią punkty osłabienia powłoki.

Diagnostyka jest zatem niezbędna do wczesnego wykrywania tych defektów, co pozwala na korygowanie procesów produkcyjnych i zapewnienie, że finalny produkt spełnia wszystkie wymagania jakościowe i użytkowe.

Metody Nieniszczące Diagnostyki Powłok Chromowych

Metody nieniszczące (NDT – Non-Destructive Testing) są kluczowe w kontroli jakości, ponieważ pozwalają ocenić właściwości powłoki bez uszkadzania samego elementu. Są to metody szybkie, efektywne i często stosowane na każdym etapie produkcji oraz w kontroli odbiorczej.

1. Wizualna inspekcja i mikroskopia optyczna

To podstawowa, ale niezwykle ważna metoda. Doświadczone oko technika, często wspomagane lupą lub mikroskopem stereoskopowym, może wykryć szereg defektów powierzchniowych, takich jak:

Nierówności i przebarwienia
Łuszczenie się lub pękanie powłoki
Pory i wtrącenia
Uszkodzenia mechaniczne

Mikroskopia optyczna, z powiększeniami rzędu 50x-500x, pozwala na dokładniejszą ocenę struktury powierzchni, gęstości mikropęknięć czy morfologii defektów. Jest to punkt wyjścia dla dalszych, bardziej zaawansowanych badań.

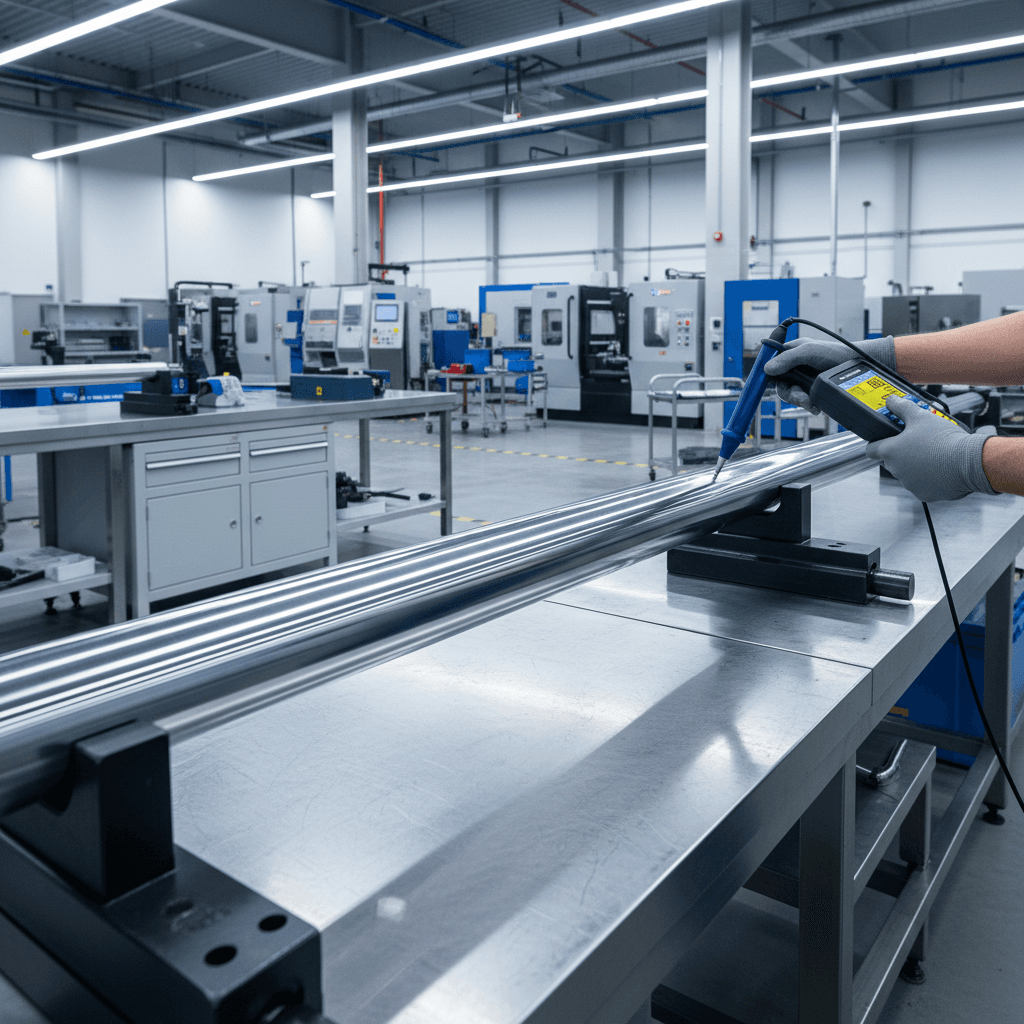

2. Pomiary grubości powłoki

Grubość powłoki chromowej jest parametrem krytycznym, bezpośrednio wpływającym na jej odporność na ścieranie i korozję. Precyzyjne metody pomiaru są niezbędne.

Metoda magnetyczna (indukcyjna, ISO 2178): Stosowana do pomiaru grubości powłok niemagnetycznych (np. chrom) na podłożach ferromagnetycznych (np. stal). Zasada działania opiera się na zmianie strumienia magnetycznego przez powłokę. Przykładem są mierniki sondowe. W przypadku chromu, który sam w sobie jest magnetyczny, istotne jest, aby powłoka była bardzo cienka (rzędu mikrometrów) lub by miernik był skalibrowany dla konkretnego materiału i grubości.
Metoda prądów wirowych (ISO 2360): Używana do pomiaru grubości powłok przewodzących lub nieprzewodzących na podłożach przewodzących (np. chrom na stali lub na innych metalach). Zasada opiera się na generowaniu prądów wirowych w materiale bazowym, których intensywność jest modulowana przez grubość powłoki.

Kluczowe dla obu metod jest regularna kalibracja urządzeń przy użyciu wzorców o znanej grubości. Precyzja pomiaru jest kluczowa dla zgodności z normami, np. DIN EN ISO 6272-1 (odporność na uderzenia).

3. Testy twardości (mikrotwardość Vickersa, Knoopa)

Twardość powłoki to jedna z jej najważniejszych cech. Testy twardości dostarczają informacji o odporności na penetrację i ścieranie.

Mikrotwardość Vickersa (HV, ISO 6507): Polega na wciskaniu piramidalnego diamentowego indenter’a o kącie wierzchołkowym 136° w powierzchnię powłoki pod określonym obciążeniem. Mierzy się przekątne powstałego odcisku, a następnie oblicza wartość twardości. Jest to metoda destrukcyjna dla próbki, ale nieniszcząca dla całego komponentu, jeśli test wykonuje się na odpowiednio przygotowanym przekroju poprzecznym lub w niekrytycznym obszarze.
Twardość Knoopa (HK, ISO 4545): Podobna do Vickersa, ale indenter ma kształt wydłużonej piramidy, co pozwala na pomiary na bardzo cienkich powłokach, ponieważ odcisk jest płytszy.

Wyniki tych testów są ściśle monitorowane, ponieważ twardość rzędu 800-1100 HV jest oczekiwanym standardem dla wysokiej jakości chromu twardego.

4. Testy adhezji

Adhezja, czyli przyczepność powłoki do podłoża, jest fundamentalna dla jej trwałości. Słaba adhezja prowadzi do łuszczenia się i odspajania.

Test nacięć kratowych (ISO 2409): Polega na wykonaniu serii nacięć w powłoce pod kątem prostym, tworząc siatkę małych kwadratów. Następnie na siatkę nakleja się taśmę klejącą i zrywa ją. Ocenia się procent powłoki, która oderwała się wraz z taśmą. Metoda szybka i orientacyjna.
Test zginania (dla prętów): Polega na zginaniu elementu (np. pręta) do określonego promienia. Powłoka o dobrej adhezji powinna wytrzymać deformację bez pękania czy odspajania. Jest to test specyficzny dla geometrii elementu.
Test szoku termicznego: Polega na cyklicznym nagrzewaniu i szybkim chłodzeniu powlekanego elementu. Różnice w rozszerzalności cieplnej materiału bazowego i powłoki generują naprężenia, które mogą ujawnić słabą adhezję.

Metody Niszczące i Zaawansowane Techniki Diagnostyczne

Choć metody nieniszczące są podstawą, czasami konieczne jest zastosowanie technik inwazyjnych lub bardzo zaawansowanych, aby uzyskać pełniejszy obraz właściwości powłoki, jej struktury wewnętrznej czy składu chemicznego. Często są one stosowane na próbkach reprezentatywnych lub w celach badawczo-rozwojowych.

1. Badania metalograficzne

Badania metalograficzne, z wykorzystaniem mikroskopii optycznej i elektronowej, dostarczają bezcennych informacji o wewnętrznej strukturze powłoki i jej interfejsu z materiałem bazowym.

Przygotowanie przekroju poprzecznego: Próbka jest cięta, zatapiana w żywicy, szlifowana i polerowana do uzyskania lustrzanej powierzchni, a następnie trawiona selektywnie. Taki przekrój pozwala na obserwację pod mikroskopem.
Mikroskopia świetlna: Umożliwia precyzyjny pomiar grubości powłoki w różnych punktach, ocenę porowatości, występowania pęknięć prostopadłych do powierzchni (tzw. crack network), wtrąceń niemetalicznych oraz ogólnej mikrostruktury.
Skaningowa mikroskopia elektronowa (SEM) z analizą EDS/EDX: SEM pozwala na uzyskanie obrazów powierzchni i przekrojów poprzecznych z bardzo wysokim powiększeniem (nawet do kilku tysięcy razy), co pozwala na wykrycie najmniejszych defektów strukturalnych. Zintegrowana z SEM analiza EDS (Energy-Dispersive X-ray Spectroscopy) umożliwia jakościową i ilościową analizę składu chemicznego powłoki, identyfikację zanieczyszczeń czy segregacji pierwiastków na granicy faz. Jest to kluczowe w zrozumieniu procesów korozji czy przyczyn słabej adhezji.

2. Spektrometria rentgenowska (XRF)

Technika XRF (X-ray Fluorescence) służy do szybkiej i nieniszczącej analizy składu chemicznego powłok. Jest szczególnie przydatna do:

Określania zawartości chromu: Potwierdza, że powłoka jest rzeczywiście chromem.
Wykrywania zanieczyszczeń: Może zidentyfikować obecność niepożądanych pierwiastków z kąpieli galwanicznej lub zanieczyszczeń z podłoża, które przedostały się do powłoki.
Pomiaru grubości (w niektórych zastosowaniach): XRF może być również używane do pomiaru grubości bardzo cienkich powłok, bazując na intensywności fluorescencji rentgenowskiej emitowanej przez powłokę i podłoże.

3. Testy odporności na korozję

Odporność na korozję jest kluczową właściwością powłok chromowych, szczególnie w trudnych warunkach środowiskowych. Testy te symulują przyspieszone procesy korozyjne.

Komora solna (NSS – Neutral Salt Spray, AASS – Acetic Acid Salt Spray, CASS – Copper-Accelerated Acetic Acid Salt Spray, ISO 9227): Najpopularniejsza metoda, polegająca na umieszczeniu próbki w zamkniętej komorze, gdzie jest ona wystawiona na mgłę roztworu soli (najczęściej 5% NaCl) w podwyższonej temperaturze. Różne warianty testu (NSS, AASS, CASS) symulują różne środowiska korozyjne. Czas, po którym pojawią się pierwsze oznaki korozji (np. rdzewienia), świadczy o jakości powłoki. Dłuższy czas oznacza wyższą odporność.
Testy klimatyczne: Symulują zmienne warunki pogodowe, takie jak cykle wilgotności, temperatury i kondensacji, w celu oceny długoterminowej odporności powłoki.

Znaczenie Kontroli Jakości w Procesie Produkcji i Regeneracji

Skuteczna diagnostyka nie jest jednorazowym działaniem, lecz integralną częścią całego cyklu życia produktu – od wyboru surowca, przez proces produkcyjny, aż po wsparcie techniczne i usługi regeneracji. W HP-Hydraulika s.c. stosujemy kompleksowe podejście do kontroli jakości, co jest fundamentem naszej reputacji i zaufania klientów.

1. Kontrola surowców i przygotowania powierzchni

Jakość końcowej powłoki zależy w dużej mierze od jakości materiału bazowego. Jako oficjalny przedstawiciel firmy Ovako i producent prętów Cromax, mamy bezpośredni wpływ na jakość używanych prętów stalowych. Regularnie monitorujemy:

Skład chemiczny prętów bazowych: Aby zapewnić odpowiednie właściwości mechaniczne i odpowiednią reakcję na proces galwaniczny.
Stan powierzchni przed chromowaniem: Odtłuszczanie, trawienie i aktywacja muszą być przeprowadzone z najwyższą starannością, aby zapewnić optymalną adhezję powłoki. Diagnostyka na tym etapie obejmuje wizualną ocenę czystości i testy zwilżalności.

2. Kontrola w trakcie procesu galwanicznego

Sam proces chromowania galwanicznego jest złożony i wymaga ciągłego monitorowania szeregu parametrów, aby zapewnić stabilność i powtarzalność jakości powłoki.

Skład chemiczny kąpieli galwanicznej: Regularne analizy chemiczne kąpieli chromowej są kluczowe. Kontroluje się stężenie kwasu chromowego, jonów trójwartościowego chromu, siarczanów oraz innych dodatków, które wpływają na twardość, jasność i gęstość prądu.
Parametry elektryczne: Gęstość prądu i napięcie mają bezpośredni wpływ na szybkość osadzania i mikrostrukturę powłoki. Precyzyjne sterowanie jest niezbędne.
Temperatura kąpieli: Stabilna temperatura jest krytyczna dla jakości powłoki i efektywności procesu.
Mieszanie i filtrowanie: Odpowiednie mieszanie zapobiega sedymentacji i utrzymuje jednorodność kąpieli, a filtrowanie usuwa zanieczyszczenia stałe, które mogłyby prowadzić do defektów powłoki.

3. Kontrola produktu końcowego i certyfikacja

Każdy wyprodukowany lub regenerowany element w HP-Hydraulika przechodzi przez rygorystyczny proces kontroli jakości przed wysyłką. Obejmuje to:

Wizualną inspekcję i pomiary geometryczne.
Pomiary grubości powłoki w wielu punktach.
Weryfikację twardości powłoki (wyrywkowo lub na próbkach kontrolnych).
Testy adhezji (jeśli wymagane lub na próbkach reprezentatywnych).
Wystawianie certyfikatów jakości, które potwierdzają zgodność produktu z normami branżowymi (np. ISO 9001) i specyfikacjami klienta. Nasza rola jako dystrybutora prętów Cromax dodatkowo podkreśla nasze zaangażowanie w jakość materiałów.

4. Diagnostyka w usługach regeneracji

HP-Hydraulika oferuje kompleksowe usługi regeneracji i naprawy elementów hydraulicznych. Diagnostyka jest tutaj szczególnie ważna, ponieważ pozwala na:

Precyzyjną ocenę stanu zużycia i uszkodzeń: Przed przystąpieniem do regeneracji, dokładnie analizujemy stopień zużycia powłoki, głębokość rys, pęknięć czy wżerów korozyjnych. Używamy do tego mikroskopii, pomiarów grubości oraz testów szczelności.
Dobór optymalnej technologii regeneracji: Na podstawie diagnostyki decydujemy o zakresie prac – czy wystarczy szlifowanie i ponowne chromowanie, czy konieczne jest wcześniejsze napawanie, czy też zastosowanie specjalnych technik naprawczych.
Kontrola jakości po regeneracji: Regenerowane elementy przechodzą ten sam rygorystyczny proces diagnostyki, co nowe produkty, gwarantując odzyskanie pełnej sprawności i długowieczności, często z parametrami lepszymi niż fabryczne.

Podsumowanie

Diagnostyka i kontrola jakości powłok chromowych to nieodłączny element produkcji i utrzymania niezawodnych komponentów przemysłowych. Od precyzyjnych pomiarów grubości i twardości, przez szczegółowe badania metalograficzne, aż po symulacje warunków korozyjnych – każda z metod odgrywa kluczową rolę w zapewnieniu, że powłoka chromowa spełnia najwyższe standardy jakości. Wczesne wykrywanie potencjalnych defektów pozwala na optymalizację procesów, minimalizację ryzyka awarii i wydłużenie cyklu życia maszyn.

HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako ekspert w dziedzinie chromowania przemysłowego i dystrybutor prętów Cromax firmy Ovako, kładzie nacisk na kompleksowe podejście do kontroli jakości. Nasze wsparcie techniczne i ekspertyza w zakresie diagnostyki powłok chromowych to gwarancja, że dostarczane przez nas pręty chromowane, a także regenerowane elementy hydrauliczne, charakteryzują się niezawodnością i wytrzymałością w najbardziej wymagających aplikacjach. Inwestycja w rygorystyczną diagnostykę to inwestycja w bezproblemową eksploatację i długotrwałą wydajność systemów przemysłowych.
