Precyzja geometryczna tłoczysk a wydajność systemów hydraulicznych

Wprowadzenie do problematyki precyzji w hydraulice siłowej

W nowoczesnych układach hydrauliki siłowej, gdzie ciśnienia robocze przekraczają często 400 barów, a prędkości posuwu tłoczyska osiągają znaczne wartości, margines błędu konstrukcyjnego jest minimalny. Choć powszechnie skupiamy się na twardości powłoki chromowej i jej odporności korozyjnej, to parametry geometryczne pręta stanowią fundament, na którym opiera się sprawność całego systemu. Firma HP-Hydraulika Siłowa, jako oficjalny przedstawiciel marki Ovako – producenta uznanych na świecie prętów Cromax – kładzie szczególny nacisk na synergię między jakością materiału bazowego a precyzją jego wykończenia.

Niezawodność siłownika hydraulicznego nie zależy wyłącznie od szczelności układu, ale przede wszystkim od tego, jak komponenty mechaniczne współpracują z elementami uszczelniającymi. Tłoczysko, będące elementem ruchomym, musi spełniać rygorystyczne normy dotyczące tolerancji wymiarowej, kołowości oraz prostoliniowości. Jakiekolwiek odstępstwa od założeń projektowych w tych obszarach prowadzą do lawinowego wzrostu kosztów eksploatacji, awarii uszczelnień dławnicowych i degradacji cieczy hydraulicznej.

Systematyka tolerancji wymiarowych i pasowań (ISO 286-2)

Podstawowym parametrem określającym przydatność pręta chromowanego do budowy tłoczyska jest jego klasa tolerancji. W przemyśle hydraulicznym standardem de facto stała się tolerancja f7, choć w specyficznych aplikacjach spotyka się również h8 lub h9.

Dlaczego tolerancja f7 jest kluczowa?

Tolerancja f7 (zgodnie z systemem ISO) zapewnia pasowanie luźne, które jest niezbędne do poprawnej pracy tłoczyska w prowadnicach dławnicy. Wybór tej konkretnej klasy wynika z kilku czynników technicznych:

• Kompensacja rozszerzalności cieplnej: Podczas intensywnej pracy układu hydraulicznego olej nagrzewa się, co prowadzi do liniowej i objętościowej rozszerzalności tłoczyska. Tolerancja f7 zapewnia bezpieczny luz, zapobiegając zatarciu elementu w prowadnicach.
• Miejsce na film olejowy: Aby układ pracował z minimalnym tarciem, między uszczelnieniem a powierzchnią chromowaną musi wytworzyć się mikroskopijna warstwa oleju. Zbyt ciasne pasowanie (np. h6) mogłoby „zrywać” film olejowy, prowadząc do tarcia suchego.
• Standardy producentów uszczelnień: Większość renomowanych producentów uszczelnień (takich jak Trelleborg czy Hallite) projektuje swoje profile pod wymiar nominalny z uwzględnieniem odchyłek w klasie f7.

Skutki niewłaściwego doboru tolerancji

Zastosowanie prętów o niższej precyzji (np. w klasie h9) może skutkować nierównomiernym dociskiem wargi uszczelniającej. W przypadku zbyt dużej odchyłki ujemnej pojawia się ryzyko wycieków przy niskich ciśnieniach, natomiast odchyłka dodatnia może powodować zbyt duży opór ruchu i przegrzewanie się węzła uszczelniającego.

Geometria kształtu i położenia – fundament stabilności

Precyzja średnicy to tylko jeden z aspektów. Równie istotne, a często pomijane w procesie doboru materiałów, są błędy kształtu: kołowość (owalizacja) oraz prostoliniowość.

Kołowość i cylindryczność

Pręty Cromax dystrybuowane przez HP-Hydraulika charakteryzują się minimalnymi błędami kołowości. W praktyce oznacza to, że różnica między największą a najmniejszą średnicą w danym przekroju poprzecznym jest znacznie mniejsza niż całkowite pole tolerancji wymiarowej. Jeśli pręt wykazuje znaczną owalizację, uszczelnienie nie jest w stanie równomiernie przylegać do powierzchni. W miejscach o mniejszym promieniu powstają mikroszczeliny, przez które pod wysokim ciśnieniem ucieka olej, co objawia się charakterystycznym „poceniem się” siłownika.

Prostoliniowość (Straightness) i jej wpływ na wyboczenie

Prostoliniowość pręta ma krytyczne znaczenie przy siłownikach o długim skoku. Standardowo dla prętów wysokiej jakości przyjmuje się odchyłkę nie większą niż 0,1 mm na 1000 mm długości. Dlaczego jest to tak ważne?

1. Unikanie obciążeń bocznych: Nawet minimalne skrzywienie tłoczyska powoduje powstawanie sił poprzecznych działających na prowadnice i uszczelnienia. Prowadzi to do jednostronnego, przyspieszonego zużycia tulei prowadzących.
2. Stabilność statyczna: Przy dużych obciążeniach ściskających, skrzywione tłoczysko jest znacznie bardziej podatne na zjawisko wyboczenia (buckling). Może to doprowadzić do katastrofalnej awarii maszyny i zagrożenia bezpieczeństwa operatorów.
3. Wibracje i hałas: Brak osiowości pręta generuje wibracje przy dużych prędkościach wysuwu, co wpływa na zmęczenie materiału całego układu mocowania siłownika.

Mikrotopografia powierzchni a retencja filmu olejowego

Powierzchnia tłoczyska chromowanego nie może być „idealnie gładka” w sensie absolutnym. Technologia produkcji prętów Cromax w zakładach Ovako zakłada precyzyjne sterowanie parametrami chropowatości, takimi jak Ra, Rz oraz Rmax.

Optymalne parametry chropowatości

Dla większości zastosowań hydraulicznych optymalna wartość Ra (średnie arytmetyczne odchylenie profilu chropowatości) mieści się w przedziale od 0,10 µm do 0,20 µm.

• Zbyt niska chropowatość (Ra < 0,05 µm): Powierzchnia staje się „tępa” dla oleju. Brak mikrowgłębień uniemożliwia zakotwiczenie filmu olejowego, co prowadzi do zjawiska stick-slip (drgań ciernych) i szybkiego zniszczenia wargi uszczelnienia z powodu braku smarowania.
• Zbyt wysoka chropowatość (Ra > 0,40 µm): Wierzchołki nierówności działają jak pilnik, mechanicznie ścierając materiał uszczelniający przy każdym cyklu pracy siłownika.

Znaczenie nośności profilu

Nowoczesna diagnostyka powłok, którą świadczy HP-Hydraulika, bierze pod uwagę nie tylko Ra, ale również krzywą udziału materiałowego (krzywa Abbotta-Firestone'a). Idealna powierzchnia tłoczyska powinna posiadać płaskie „płaskowyże” (wysoka nośność) oraz głębokie, ale nieliczne „doliny”, które magazynują olej. Taka mikrostruktura gwarantuje minimalne tarcie przy zachowaniu doskonałej szczelności.

Wpływ błędów geometrycznych na mechanizmy degradacji układu

Niejednorodność geometryczna tłoczyska uruchamia łańcuch zdarzeń prowadzący do skrócenia cyklu życia maszyny. Możemy wyróżnić trzy główne mechanizmy degradacji:

1. Kawitacja szczelinowa: W miejscach, gdzie tolerancja wymiarowa jest przekroczona, a pasowanie staje się zbyt luźne, dochodzi do gwałtownych zmian ciśnienia w przepływającej cieczy, co może prowadzić do zjawisk kawitacyjnych niszczących krawędzie uszczelnień i samą powłokę chromową.
2. Ekstruzja uszczelnień: Zbyt duży luz między tłoczyskiem a dławnicą (wynikający z ujemnej odchyłki wymiarowej lub skrzywienia pręta) pod wpływem wysokiego ciśnienia powoduje „wciskanie” materiału uszczelki w szczelinę. Prowadzi to do odrywania fragmentów elastomeru, które zanieczyszczają olej hydrauliczny.
3. Zanieczyszczenie krzyżowe: Uszkodzone przez błędy geometrii uszczelnienie przestaje pełnić funkcję zgarniającą. Drobiny pyłu i wilgoć z otoczenia przedostają się do wnętrza siłownika, powodując korozję wżerową i ścieranie gładzi cylindra.

Rola przygotowania materiału bazowego w procesie chromowania

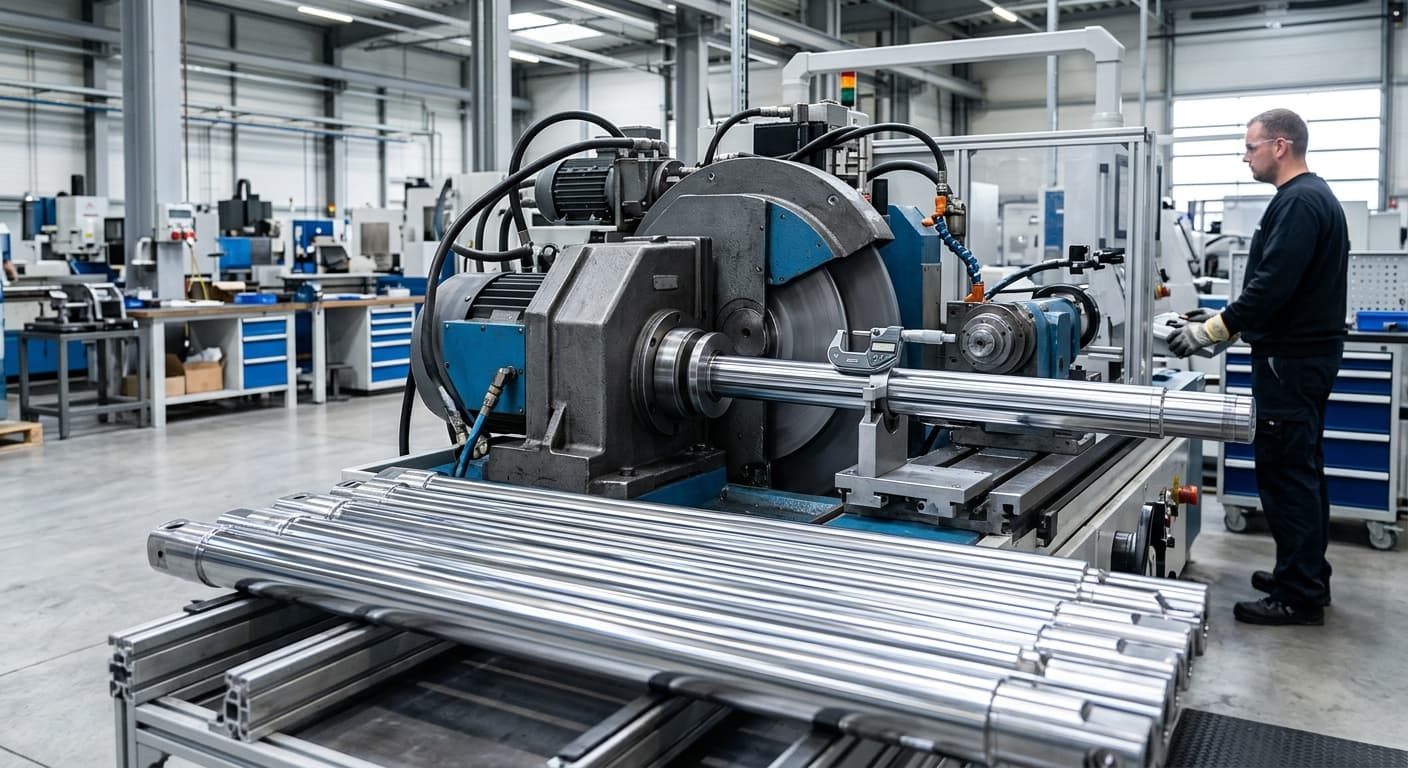

Współpraca HP-Hydraulika z Ovako pozwala na dostarczanie prętów, których doskonała geometria wynika już z etapu przygotowania stali. Pręty Cromax poddawane są precyzyjnemu szlifowaniu bezkłowemu przed procesem nakładania twardego chromu.

Synergia stali i chromu

• Jednorodność mikrostruktury: Stal o kontrolowanym składzie chemicznym (np. 20MnV6 lub 42CrMo4) reaguje na procesy obróbcze w sposób przewidywalny, co pozwala zachować stabilność wymiarową po hartowaniu indukcyjnym.
• Przyczepność powłoki: Jakość szlifowania podłoża determinuje strukturę krystaliczną chromu. Każdy błąd geometryczny podłoża jest potęgowany podczas narastania warstwy galwanicznej.
• Kontrola grubości warstwy: Dzięki wysokiej precyzji geometrycznej pręta bazowego, HP-Hydraulika może zagwarantować równomierną grubość warstwy chromu na całym obwodzie i długości tłoczyska (standardowo min. 20 µm). Brak „miejscowych pocienień” warstwy chroni przed przedwczesną korozją podpowłokową.

Podsumowanie i wnioski praktyczne

Analiza techniczna dowodzi, że właściwości fizykochemiczne chromu twardego to tylko połowa sukcesu. O końcowej wydajności i bezawaryjności układu hydraulicznego decyduje precyzja geometryczna prętów użytych na tłoczyska.

Kluczowe wnioski dla projektantów i służb utrzymania ruchu:

• Stosowanie tolerancji f7 jest niezbędne dla zapewnienia prawidłowej dynamiki filmu olejowego i uniknięcia przegrzewania węzłów uszczelniających.
• Monitorowanie prostoliniowości jest krytyczne, zwłaszcza w procesie regeneracji siłowników – pręt skrzywiony powyżej dopuszczalnych norm ISO kwalifikuje się do wymiany, a nie tylko do ponownego chromowania.
• Chropowatość powierzchni musi być ściśle kontrolowana (Ra 0,10-0,20 µm); nadmierne polerowanie tłoczysk jest błędem technologicznym, który skraca życie uszczelnień.
• Wybór sprawdzonych partnerów, takich jak HP-Hydraulika, gwarantuje dostęp do materiałów marki Cromax, które spełniają rygorystyczne normy jakościowe Ovako, co w długofalowej perspektywie znacząco obniża TCO (Total Cost of Ownership) maszyn i urządzeń.

Wsparcie techniczne i ekspertyzy oferowane przez firmę pozwalają na optymalny dobór parametrów pręta do konkretnego środowiska pracy, co stanowi nieocenioną pomoc w procesie projektowania i modernizacji systemów hydraulicznych w przemyśle ciężkim, budownictwie oraz rolnictwie.
