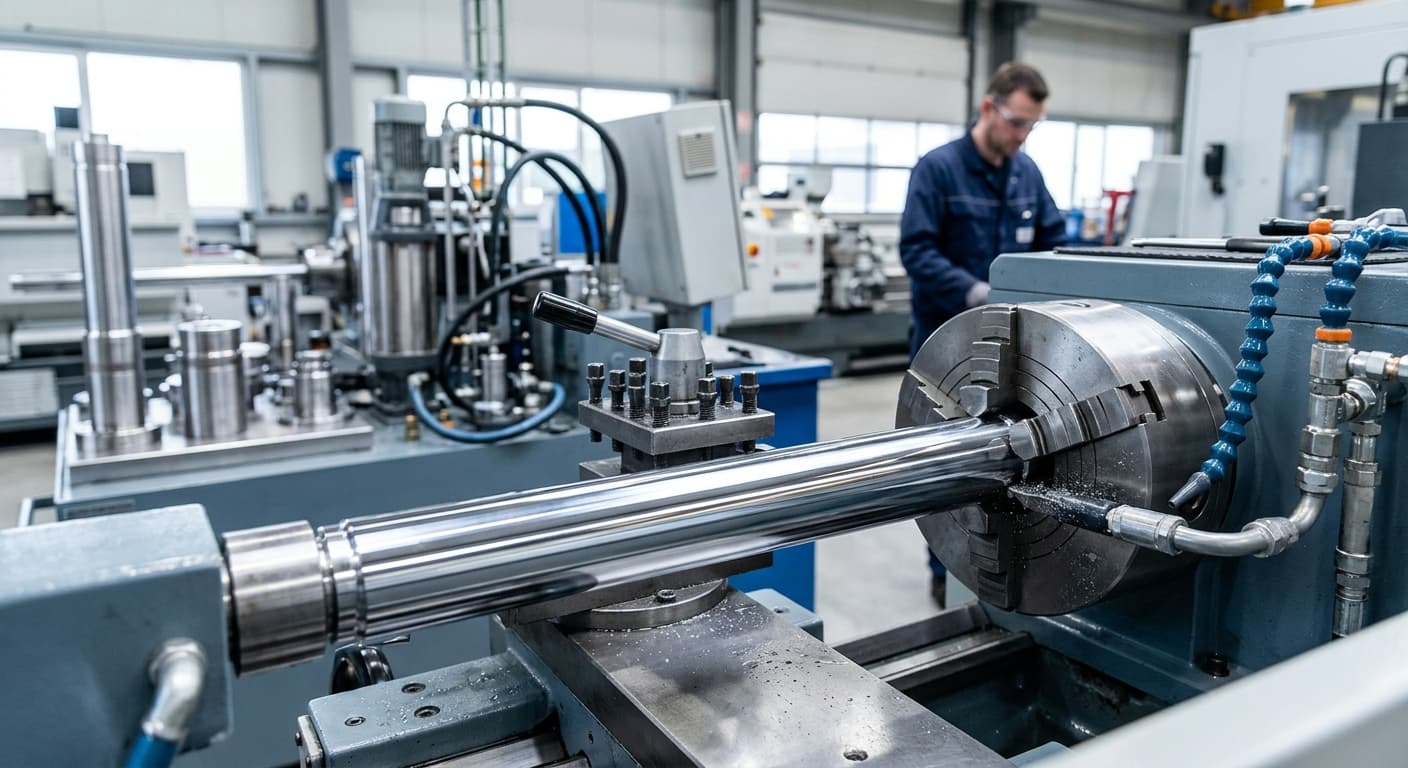

Parametry techniczne i kryteria doboru tłoczysk chromowanych w nowoczesnej hydraulice siłowej

Wprowadzenie do technologii materiałowej tłoczysk hydraulicznych

Efektywność i niezawodność układów hydraulicznych w maszynach przemysłowych, budowlanych czy rolniczych zależy w ogromnym stopniu od jakości wykonania ich kluczowych komponentów ruchomych. Tłoczysko, jako element przenoszący siły i stale współpracujący z systemem uszczelnień, musi spełniać rygorystyczne wymagania w zakresie wytrzymałości mechanicznej, precyzji geometrycznej oraz odporności na degradację środowiskową. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel firmy Ovako, dostarcza na rynek polski zaawansowane rozwiązania oparte na prętach chromowanych z rodziny Cromax.

Ovako, będąca spółką zależną Sanyo Special Steel i częścią globalnej grupy Nippon Steel, to szwedzki lider produkcji stali, który w swoich procesach opiera się w 97% na recyklingu złomu stalowego. Dzięki pełnej kontroli łańcucha produkcyjnego – od surówki po gotowy wyrób – oraz ponad 35-letniemu doświadczeniu we współpracy z producentami siłowników, produkty Cromax stanowią punkt odniesienia dla całej branży hydrauliki siłowej. Artykuł ten stanowi techniczne kompendium wiedzy na temat dostępnych gatunków stali i typów powłok, które determinują żywotność nowoczesnych komponentów hydraulicznych.

Specyfikacja mechaniczna gatunków stali w ofercie Cromax

Wybór odpowiedniego gatunku stali bazowej jest pierwszym krokiem do zapewnienia trwałości siłownika. Wszystkie właściwości mechaniczne produktów Cromax są gwarantowane w stanie gotowym, czyli po procesie chromowania, co ma kluczowe znaczenie dla inżynierów projektantów. W ofercie HP-Hydraulika znajdują się następujące gatunki:

Cromax C35E oraz Cromax 180X

Cromax C35E to podstawowy gatunek wykorzystywany w standardowych aplikacjach. Dla średnic poniżej 20 mm charakteryzuje się granicą plastyczności (Re) na poziomie minimum 345 MPa oraz wytrzymałością na rozciąganie (Rm) minimum 590 MPa, przy wydłużeniu (A5) wynoszącym 10%. W zakresie średnic 20-90 mm parametry te pozostają zbliżone (Re >= 345 MPa, Rm >= 590 MPa), jednak wydłużenie wzrasta do 19%, a twardość mieści się w przedziale 165-220 HB.

Cromax 180X stanowi ekonomiczną, a zarazem wydajniejszą alternatywę dla konwencjonalnych siłowników. Jest to stal średniowęglowa mikrostopowa (C 0.38%, Mn 0.7%, V 0.08%). W najpopularniejszym zakresie średnic 20-90 mm oferuje Re >= 500 MPa oraz Rm >= 750 MPa, co znacznie przewyższa parametry popularnej stali C45E (gdzie Re po chromowaniu to zazwyczaj 305 MPa, a Rm 590 MPa). Cromax 180X wykazuje również lepszą spawalność (CEV max 0.62) oraz znakomitą zgrzewalność tarciową.

Dodatkowo dostępny jest wariant Cromax 180X CD (ciągniony na zimno), który przy tym samym składzie chemicznym osiąga wyższą granicę plastyczności Re >= 690 MPa i wytrzymałość Rm >= 800 MPa, przy twardości 250-300 HB.

Cromax 280X i pręty drążone Tube

Cromax 280X to flagowy produkt o podwyższonej wytrzymałości, będący stalą mikrostopową o optymalnej kombinacji obrabialności i spawalności. Jego parametry zmieniają się wraz ze średnicą:

Średnice 20-90 mm: Re >= 520 MPa, Rm 650-800 MPa, A5 19%, twardość 200-240 HB, udarność >= 27 J przy -20 st. C.
Średnice 91-125 mm: Re >= 440 MPa, Rm 550-700 MPa, A5 19%.
Średnice powyżej 125 mm: Re >= 350 MPa, Rm 500-700 MPa, A5 19%.

Porównując 280X do standardowej stali 20MnV6 (19MnVS6), zauważalna jest przewaga w granicy plastyczności (520 MPa vs 390 MPa) oraz lepsza spawalność (CEV max 0.55 vs 0.65). Zastosowanie tego gatunku pozwala na redukcję średnicy tłoczyska, co według wyliczeń Ovako może obniżyć koszty produkcji o około 30%.

Uzupełnieniem oferty jest Cromax Tube, czyli rura tłoczyskowa (pręt drążony), stosowana tam, gdzie istotna jest redukcja masy lub konieczność prowadzenia medium przez wnętrze tłoczyska. Charakteryzuje się Re >= 450 MPa oraz Rm 550-800 MPa.

Gatunki do zadań specjalnych: Cromax 482 i 42CrMo4

Cromax 482 to gatunek mikrostopowy dedykowany do maszyn budowlanych i leśnych, narażonych na silne uderzenia. Dla średnic poniżej 125 mm oferuje Re >= 580 MPa oraz Rm 850-1000 MPa. Należy podkreślić, że nie jest to stal 42CrMo4, lecz odrębny gatunek o wysokiej odporności na ścieranie.

Z kolei Cromax 42CrMo4 (ulepszany cieplnie) to stal chromowo-molibdenowa o najwyższych wymaganiach wytrzymałościowych. W zakresie średnic poniżej 40 mm osiąga imponujące Re >= 750 MPa oraz Rm 1000-1200 MPa. Jest ona niezastąpiona w aplikacjach o wysokim obciążeniu dynamicznym, takich jak obudowy zmechanizowane w górnictwie.

Obróbka cieplna i hartowanie indukcyjne tłoczysk

W procesach produkcji i regeneracji realizowanych przez HP-Hydraulika, kluczowym elementem podnoszącym odporność na uszkodzenia mechaniczne jest hartowanie indukcyjne. Warstwa hartowana powierzchniowo stanowi sztywne podłoże pod warstwę chromu, co zapobiega jej pękaniu pod wpływem punktowych uderzeń (tzw. efekt skorupki jajka).

Specyfikacja hartowania dla wybranych gatunków:

Cromax 180X IH: Twardość pod warstwą chromu min. 55 HRC. Głębokość hartowania dla średnic < 40 mm wynosi 1.0-1.6 mm, a dla średnic 40-90 mm: 1.4-2.0 mm.
Cromax 280X IH: Twardość powierzchniowa wynosi >= 45 HRC.
Cromax 482: Twardość powierzchniowa wynosi >= 55 HRC.
Cromax 42CrMo4: Twardość powierzchniowa po hartowaniu indukcyjnym wynosi >= 55 HRC.
Cromax Tube: Twardość powierzchniowa wynosi >= 45 HRC.

Stosowanie prętów hartowanych indukcyjnie jest zalecane wszędzie tam, gdzie tłoczysko narażone jest na uderzenia kamieni, gruzu lub innych ciał obcych, co jest typowe dla sektora budowlanego i wydobywczego.

Poziomy ochrony korozyjnej: Od Cromax do NiKrom

Odporność korozyjna prętów chromowanych jest mierzona w testach w mgle solnej zgodnie z normą ISO 9227. HP-Hydraulika oferuje cztery poziomy wykonania powierzchni, które dobiera się zależnie od agresywności środowiska pracy siłownika.

Cromax (standard): Pojedyncza warstwa chromu ze specjalnym wykończeniem. Gwarantuje odporność do 40 h w teście AASS (mgła octowa) lub do 120 h w teście NSS (mgła obojętna) przy ocenie rating 10 (brak korozji). W teście CASS osiąga 64 h przy ratingu 9.
Cromax C: Wykonanie z podwójną warstwą chromu, co zapewnia dodatkową ochronę przed penetracją czynników korozyjnych. Odporność wzrasta do 80 h AASS oraz 240 h NSS (rating 10).
NiKrom 150: System dwuwarstwowy składający się z warstwy niklu (min. 10 um) i warstwy chromu (min. 20 um). Zapewnia minimum 150 h AASS oraz 500 h NSS (rating 10).
NiKrom 500 (Ni-Cromax): Najwyższy stopień ochrony, gdzie warstwa niklu wynosi min. 30 um, a chromu min. 20 um. Gwarantuje ekstremalną odporność: min. 500 h AASS oraz min. 1500 h NSS (rating 10).

Zasada działania technologii NiKrom opiera się na ciągliwej warstwie niklu, która jest wolna od porów i pęknięć. Działa ona jak nieprzepuszczalna bariera, odcinająca stal od środowiska, co jest kluczowe, ponieważ twardy chrom posiada naturalną sieć mikropęknięć. Dzięki temu rozwiązaniu pręty NiKrom dorównują odpornością chromowanej stali nierdzewnej, znajdując zastosowanie w przemyśle morskim, offshore oraz rolnictwie.

Precyzja wykonania i parametry geometryczne

Poza właściwościami materiałowymi, o poprawności pracy układu uszczelniającego decyduje jakość powierzchni i tolerancje wymiarowe. Produkty Ovako Cromax dostarczane przez HP-Hydraulika charakteryzują się następującymi standardami:

Warstwa chromu: Standardowo powyżej 20 um (dla średnic do 20 mm minimum 15 um). Twardość warstwy wynosi min. 850 HV0.1.
Chropowatość powierzchni: Parametr Ra wynosi standardowo <= 0.2 um (typowo 0.05-0.10 um), natomiast Rt <= 2.0 um (typowo 0.5-1.0 um). Dla wykonania NiKrom parametr Rt wynosi <= 1.6 um.
Tolerancja średnicy: Standardem jest ISO f7. Owalność jest rygorystycznie kontrolowana i nie może przekraczać 50% przedziału tolerancji.
Prostoliniowość: Dla średnic poniżej 30 mm dopuszczalne odchylenie to max 0.1 mm na 0.5 m długości. Dla większych średnic jest to max 0.1 mm na 1.0 m.
Długości produkcyjne: Standardowa długość pręta to 6100 mm (+100/-0 mm), przy czym zakres produkcyjny wynosi od 3000 do 7800 mm. Końce niechromowane mogą zajmować maksymalnie 150 mm na każdym z końców.

Średnice prętów Cromax mieszczą się w zakresie 10-150 mm, natomiast dla serii NiKrom jest to 18-160 mm. Możliwe jest również dostarczenie wymiarów calowych (od 3/4" do 3 1/2" dla gatunku 180X).

Podsumowanie i aspekty ekonomiczne doboru tłoczysk

Współpraca HP-Hydraulika z Ovako pozwala na dostarczanie rozwiązań, które nie tylko zwiększają trwałość maszyn, ale również optymalizują koszty ich produkcji. Kluczową zasadą ekonomiczną promowaną przez producenta jest możliwość redukcji średnicy tłoczyska dzięki zastosowaniu stali o wyższej granicy plastyczności (np. zamiana C45E na 280X). Według formuły Ovako, zmniejszenie średnicy tłoczyska o zaledwie 5 mm może przynieść około 15% oszczędności kosztów materiałowych.

Wybierając pręty chromowane Cromax, użytkownik otrzymuje produkt o w pełni kontrolowanym pochodzeniu i powtarzalnej jakości, co w procesach regeneracji i produkcji siłowników hydraulicznych przekłada się na bezpieczeństwo pracy i minimalizację kosztownych przestojów. Wsparcie techniczne oferowane przez HP-Hydraulika pozwala na precyzyjne dopasowanie gatunku stali oraz rodzaju powłoki korozyjnej do specyficznych wymagań danej aplikacji, uwzględniając zarówno obciążenia mechaniczne, jak i agresywność środowiska eksploatacji.
