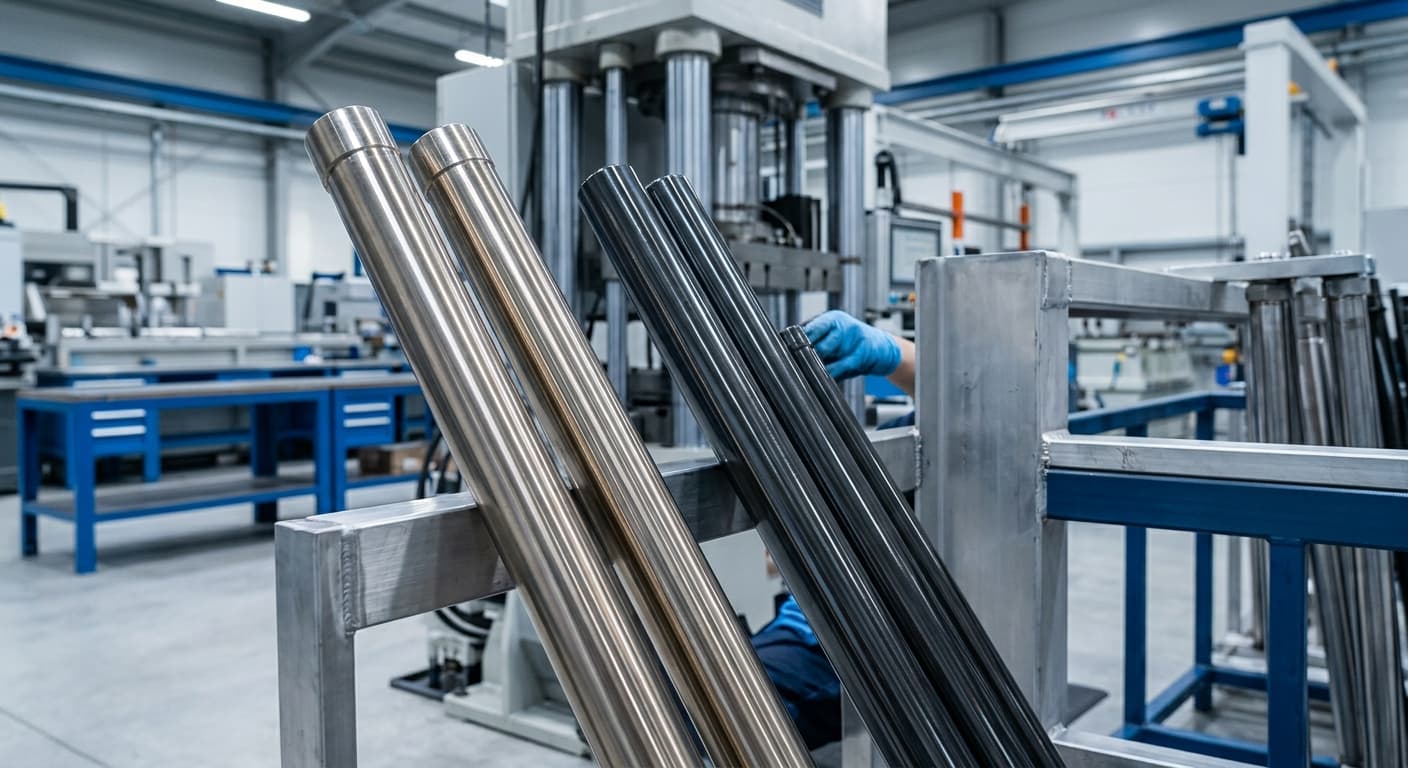

Odporność korozyjna tłoczysk w środowisku agresywnym: Technologie NiKrom i Cromax C

Wprowadzenie do nowoczesnej ochrony powierzchni w hydraulice siłowej

Efektywność i niezawodność układów hydraulicznych w dużej mierze zależy od stanu powierzchni tłoczysk, które są najbardziej narażonym na czynniki zewnętrzne elementem siłownika. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako – producenta prętów Cromax – dostarcza rozwiązania, które redefiniują standardy trwałości w przemyśle. Współczesna inżynieria materiałowa pozwala na precyzyjne dopasowanie stopnia ochrony korozyjnej do specyfiki środowiska pracy, od standardowych warunków przemysłowych po ekstremalnie agresywne środowiska morskie i górnicze.

Kluczem do sukcesu jest pełna kontrola łańcucha produkcji, jaką gwarantuje Ovako – szwedzki producent stali będący częścią grupy Nippon Steel. Dzięki oparciu produkcji w 97% na recyklingu złomu stalowego oraz ścisłym testom każdej partii materiału, użytkownicy otrzymują produkt o powtarzalnych, gwarantowanych parametrach technicznych. Artykuł ten przybliża zaawansowane technologie powłokowe oraz specyfikację materiałową prętów chromowanych, które stanowią fundament oferty HP-Hydraulika.

Systemy powłokowe Cromax: Od standardu do ekstremalnej ochrony

Podstawowym wyzwaniem w eksploatacji tłoczysk chromowanych jest naturalna struktura twardego chromu, który posiada mikropęknięcia. Choć film olejowy stanowi pewną barierę, w sytuacjach, gdy tłoczysko pozostaje wysunięte przez dłuższy czas lub pracuje w środowisku o wysokiej wilgotności i zasoleniu, konieczne jest zastosowanie bardziej zaawansowanych systemów ochronnych. Ovako opracowało cztery główne poziomy wykonania powierzchni, które różnią się odpornością korozyjną mierzoną w testach mgły solnej zgodnie z normą ISO 9227.

Cromax (Standard) i Cromax C

Standardowe wykonanie Cromax to pojedyncza warstwa chromu o specjalnym wykończeniu powierzchni. Zapewnia ona solidną ochronę w większości typowych zastosowań mobilnych i stacjonarnych. Parametry odporności dla tego wariantu to:

• Do 40 godzin w teście AASS (mgła solna z kwasem octowym) przy ocenie rating 10 wg ISO 10289.
• Do 120 godzin w teście NSS (obojętna mgła solna) przy ocenie rating 10.
• Do 64 godzin w teście CASS (przyspieszona miedzią mgła solna z kwasem octowym) przy ocenie rating 9.

Dla bardziej wymagających aplikacji dedykowane jest wykonanie Cromax C. Charakteryzuje się ono podwójną warstwą chromu, co stanowi dwukrotnie skuteczniejszą barierę przed penetracją czynników korozyjnych i powstawaniem pittingu (korozji wżernej). Jego parametry to:

• Do 80 godzin w teście AASS (rating 10).
• Do 240 godzin w teście NSS (rating 10).

Technologia NiKrom – bariera niklowa w środowiskach ekstremalnych

W warunkach, gdzie standardowe chromowanie jest niewystarczające – np. w przemyśle offshore, morskim czy górnictwie – stosuje się technologię NiKrom (w ofercie HP-Hydraulika funkcjonującą również jako Ni-Cromax). Istotą tego rozwiązania jest nałożenie ciągliwej warstwy niklu pod warstwą twardego chromu. Nikiel, pozbawiony porów i pęknięć, odcina stalowy rdzeń od agresywnego środowiska.

• NiKrom 150: Warstwa niklu (minimum 10 µm) oraz warstwa chromu (minimum 20 µm). Gwarantuje minimum 150 h AASS oraz minimum 500 h NSS przy zachowaniu najwyższego ratingu 10.
• NiKrom 500: Grubsza warstwa niklu (minimum 30 µm) pod chromem (minimum 20 µm). Jest to rozwiązanie do najcięższych zadań, oferujące minimum 500 h AASS oraz aż 1500 h NSS (rating 10).

Odporność korozyjna produktów NiKrom jest porównywalna z chromowaną stalą nierdzewną, przy zachowaniu znacznie lepszych parametrów mechanicznych rdzenia.

Charakterystyka gatunków stali – fundament wytrzymałości tłoczyska

Ochrona powierzchniowa to tylko jeden z aspektów doboru pręta. Równie istotne są właściwości mechaniczne rdzenia, które muszą sprostać obciążeniom roboczym, ciśnieniu oraz uderzeniom. HP-Hydraulika oferuje pełną gamę gatunków stali Ovako, z których każdy jest zoptymalizowany pod kątem konkretnych zastosowań.

Stal mikrostopowa: Cromax 180X i 280X

Cromax 180X to ekonomiczny wybór do konwencjonalnych siłowników. Jest to stal średniowęglowa mikrostopowa (typowe stężenie węgla 0,38%), która przewyższa standardową stal C45E pod kątem granicy plastyczności (Re 500 MPa vs 305 MPa) oraz spawalności (CEV max 0.62 vs 0.77). W wariancie hartowanym indukcyjnie zapewnia twardość pod warstwą chromu minimum 55 HRC.

Cromax 280X stanowi podstawowy produkt o podwyższonej wytrzymałości. Dzięki precyzyjnemu składowi mikrostopowemu, oferuje doskonałą kombinację wytrzymałości i spawalności. Dla średnic 20-90 mm granica plastyczności Re wynosi minimum 520 MPa, a wytrzymałość na rozciąganie Rm mieści się w przedziale 650-800 MPa. Stal ta zachowuje udarność na poziomie minimum 27 J przy temperaturze -20 °C, co czyni ją idealną do hydrauliki mobilnej pracującej w zmiennych warunkach klimatycznych.

Rozwiązania do zadań specjalnych: Cromax 482 i 42CrMo4

W przypadku maszyn narażonych na silne uderzenia, takich jak maszyny leśne czy budowlane, kluczowe jest zastosowanie stali Cromax 482. Jest to gatunek hartowany powierzchniowo (minimum 55 HRC), gdzie utwardzona warstwa stanowi sztywne podłoże pod chrom, zapobiegając jego pękaniu przy punktowych uderzeniach. Parametry mechaniczne dla średnic poniżej 125 mm to Re >= 580 MPa oraz Rm 850-1000 MPa.

Najwyższe wymagania wytrzymałościowe spełnia Cromax 42CrMo4 (oznaczany również jako 42CrMo4V). Jest to niskostopowa stal chromowo-molibdenowa, ulepszana cieplnie, przeznaczona do najwyższych obciążeń dynamicznych, np. w obudowach zmechanizowanych w górnictwie. Dla małych średnic (poniżej 40 mm) osiąga Re na poziomie aż 750 MPa.

Na uwagę zasługuje również Cromax Tube – rura tłoczyskowa stosowana w celu redukcji masy układu lub gdy konstrukcja wymaga prowadzenia oleju przez środek tłoczyska. Oferuje ona Re >= 450 MPa i twardość powierzchniową minimum 45 HRC.

Parametry techniczne i tolerancje wykonania

Wszystkie produkty dostarczane przez HP-Hydraulika charakteryzują się rygorystycznym dotrzymaniem parametrów geometrycznych. Standardowa tolerancja średnicy to ISO f7, a owalność nie przekracza 50% przedziału tej tolerancji. Kluczowe wskaźniki chropowatości to Ra <= 0,2 µm (typowo 0,05-0,10 µm) oraz Rt <= 2,0 µm. W przypadku produktów NiKrom, parametr Rt jest jeszcze niższy i wynosi maksymalnie 1,6 µm.

Warstwa chromu o twardości minimum 850 HV0.1 ma standardowo grubość powyżej 20 µm (dla najmniejszych średnic poniżej 20 mm gwarantowane jest minimum 15 µm). Precyzja dotyczy również prostoliniowości, która dla prętów o średnicy powyżej 30 mm wynosi maksymalnie 0,1 mm na 1000 mm długości.

Aspekty ekonomiczne i wsparcie techniczne HP-Hydraulika

Inwestycja w wysokiej jakości materiały Cromax przekłada się na realne oszczędności operacyjne. Ovako promuje zasadę, według której zastosowanie mocniejszych materiałów (jak Cromax 280X zamiast tradycyjnych stali) pozwala na zmniejszenie średnicy tłoczyska przy zachowaniu tej samej wytrzymałości. Zmniejszenie średnicy o zaledwie 5 mm może przynieść około 15% oszczędności kosztów całkowitych. Procentowa wartość oszczędności jest obliczana wg wzoru: (1 - e^(-0,032 x różnica średnic)) x 100.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. zapewnia nie tylko dostęp do pełnego asortymentu prętów Ovako w długościach standardowych (6100 mm) oraz dociętych na wymiar, ale również oferuje profesjonalne wsparcie techniczne i ekspertyzy. Dzięki własnemu zapleczu w zakresie chromowania twardego oraz regeneracji elementów hydraulicznych, firma jest w stanie dobrać optymalny gatunek stali i rodzaj powłoki do każdego specyficznego zapytania.

Podsumowanie

Wybór odpowiedniego tłoczyska do siłownika hydraulicznego to proces wymagający uwzględnienia zarówno parametrów mechanicznych stali, jak i odporności korozyjnej powłoki. Dzięki partnerstwu z Ovako, HP-Hydraulika oferuje produkty o najwyższym standardzie technologicznym:

1. Szeroki wachlarz gatunków stali: od ekonomicznego 180X, przez uniwersalny 280X, po wysokowytrzymały 42CrMo4 i odporny na uderzenia 482.
2. Zróżnicowane systemy ochrony: standardowy Cromax, wzmocniony Cromax C oraz ekstremalnie odporne warianty niklowo-chromowe NiKrom 150 i 500.
3. Gwarantowaną jakość potwierdzoną testami w mgle solnej (AASS/NSS/CASS) oraz ścisłymi tolerancjami wymiarowymi.
4. Możliwość optymalizacji kosztów poprzez wykorzystanie wyższych parametrów mechanicznych mikrostopowych stali Ovako.

Dobór rozwiązań Cromax to gwarancja wydłużonej żywotności maszyn i urządzeń, co w dobie rosnących wymagań eksploatacyjnych stanowi kluczową przewagę konkurencyjną dla producentów i użytkowników hydrauliki siłowej.
