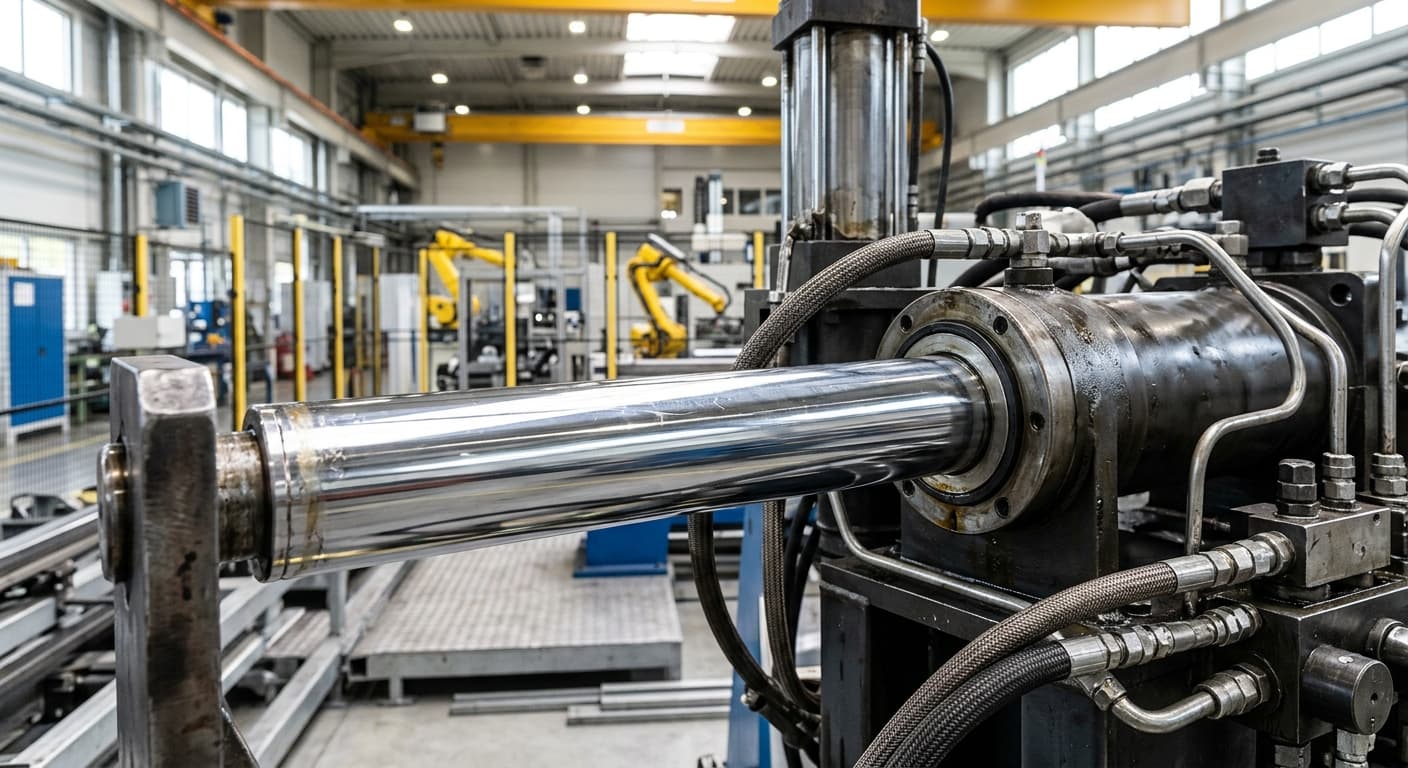

Odporność korozyjna tłoczysk chromowanych w ekstremalnych warunkach

Wprowadzenie do problematyki korozyjnej w hydraulice siłowej

Systemy hydrauliki siłowej stanowią fundament nowoczesnego przemysłu, napędzając maszyny budowlane, górnicze, rolnicze oraz urządzenia pracujące w sektorze morskim i offshore. Sercem tych układów są siłowniki hydrauliczne, a ich najbardziej narażonym na czynniki zewnętrzne elementem jest tłoczysko. To właśnie ten komponent, wykonany najczęściej ze stali i pokryty warstwą chromu twardego, musi sprostać nie tylko ogromnym obciążeniom mechanicznym i tarciu, ale przede wszystkim agresywnemu oddziaływaniu środowiska.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel firmy Ovako – producenta uznanych na całym świecie prętów Cromax – od lat zajmuje się dostarczaniem rozwiązań, które przesuwają granice trwałości elementów hydraulicznych. Wybór odpowiedniej technologii chromowania i materiału bazowego nie jest jedynie kwestią estetyki czy spełnienia podstawowych norm. W trudnych warunkach eksploatacyjnych, gdzie obecna jest wilgoć, sól, zmienne pH wód kopalnianych czy zanieczyszczenia chemiczne, odporność korozyjna staje się kluczowym parametrem decydującym o cyklu życia całej maszyny.

W niniejszym artykule przeanalizujemy mechanizmy korozji powłok chromowych, przyjrzymy się specyfice pracy tłoczysk w ekstremalnych środowiskach oraz wskażemy, w jaki sposób innowacje technologiczne wdrożone w prętach Cromax pozwalają na wielokrotne wydłużenie czasu bezawaryjnej pracy.

Mechanizmy korozji i degradacji powłok chromu twardego

Chromowanie twarde (techniczne) jest procesem elektrochemicznym, w wyniku którego na podłożu stalowym osadzana jest warstwa metalicznego chromu. Choć sam chrom jest metalem o bardzo wysokiej odporności na utlenianie dzięki naturalnej pasywacji (tworzeniu cienkiej warstwy tlenku Cr2O3), to jako powłoka galwaniczna posiada on specyficzną strukturę, która ma bezpośredni wpływ na jego właściwości antykorozyjne.

Struktura mikropęknięć a bariera ochronna

Jedną z charakterystycznych cech chromu osadzanego galwanicznie jest występowanie mikropęknięć. Wynikają one z wysokich naprężeń wewnętrznych powstających podczas procesu elektrolizy. W kontekście odporności korozyjnej struktura ta pełni dwojaką rolę:

1. Z jednej strony, gęsta sieć mikropęknięć pozwala na lepsze rozprowadzenie naprężeń mechanicznych i utrzymanie filmu olejowego, co jest kluczowe dla trybologii.
2. Z drugiej strony, pęknięcia te mogą stanowić kanały, przez które czynniki korozyjne (woda, tlen, jony chlorkowe) penetrują w głąb powłoki, aż do stalowego podłoża.

Kiedy elektrolit dotrze do stali, dochodzi do powstania ogniwa galwanicznego. Ponieważ chrom jest materiałem bardziej szlachetnym (ma wyższy potencjał elektrochemiczny) niż stal, dochodzi do korozji podpowłokowej. Produkty korozji stali mają większą objętość niż czysta stal, co generuje ciśnienie pod warstwą chromu, prowadząc do jej pękania, łuszczenia się i powstawania tzw. wżerów (pitting).

Korozja wżerowa (pitting)

Jest to najbardziej niebezpieczna forma korozji dla tłoczysk. Małe, często niewidoczne gołym okiem punkty korozyjne mogą drastycznie zwiększyć chropowatość powierzchni. Gdy takie uszkodzone tłoczysko cofa się do wnętrza siłownika, działa jak pilnik na uszczelnienia dławnicy. Wynikiem jest nieszczelność układu, wycieki oleju hydraulicznego i spadek sprawności urządzenia.

Środowiska pracy o najwyższym stopniu agresywności

Projektując lub serwisując urządzenia hydrauliczne, eksperci z HP-Hydraulika zawsze biorą pod uwagę specyfikę środowiska, w którym maszyna będzie pracować. Różne branże generują odmienne zagrożenia dla integralności powierzchni tłoczyska.

Sektor morski i offshore

W środowisku morskim głównym wrogiem jest wysokie stężenie jonów chlorkowych oraz duża wilgotność. Sól przyspiesza procesy elektrochemiczne, czyniąc standardowe powłoki chromowe niewystarczającymi. W tych warunkach wymagana jest szczególna gęstość mikropęknięć i często stosowanie systemów dwuwarstwowych (duplex) lub specjalistycznych gatunków stali.

Górnictwo podziemne i odkrywkowe

Górnictwo to poligon doświadczalny dla hydrauliki. W kopalniach węgla kamiennego czy miedzi tłoczyska narażone są na:

• Agresywne wody kopalniane o zmiennym pH (często kwaśne).
• Wysokie zapylenie materiałami ściernymi, które powodują mikrouszkodzenia mechaniczne, otwierając drogę korozji.
• Kontakt z chemikaliami stosowanymi w procesach technologicznych.

Rolnictwo i przemysł komunalny

Choć rzadziej o tym wspominamy, maszyny rolnicze pracują w środowisku bardzo agresywnym chemicznie. Nawozy sztuczne, gnojowica oraz środki ochrony roślin zawierają związki siarki, azotu i fosforu, które działają silnie korozyjnie na stal i powłoki metaliczne. Dodatkowo maszyny te często stoją nieużywane przez dłuższy czas pod gołym niebem, co sprzyja korozji postojowej.

Innowacyjne rozwiązania Cromax w walce z korozją

Jako przedstawiciel marki Ovako, HP-Hydraulika oferuje produkty z rodziny Cromax, które zostały zaprojektowane tak, aby zminimalizować ryzyko korozji nawet w najtrudniejszych warunkach. Kluczem do sukcesu nie jest po prostu „grubszy chrom”, ale precyzyjna kontrola procesu metalurgicznego i galwanicznego.

Optymalizacja sieci mikropęknięć

Technologia Cromax opiera się na kontrolowanej gęstości mikropęknięć (zwykle powyżej 400 na cm liniowy). Tak gęsta sieć pęknięć paradoksalnie poprawia odporność korozyjną. Pęknięcia te są bardzo płytkie i nie tworzą bezpośrednich ścieżek do podłoża. W połączeniu z odpowiednim przygotowaniem powierzchni pręta przed chromowaniem (szlifowanie i polerowanie o rygorystycznych tolerancjach), tworzy to barierę niemal nie do przebycia dla wilgoci.

Specjalistyczne warianty: Cromax 482

Dla najbardziej wymagających aplikacji dedykowane są produkty takie jak Cromax 482. Charakteryzują się one:

• Wyjątkową odpornością w testach w komorze solnej (NSS), sięgającą 500 godzin i więcej przy zachowaniu najwyższych ocen (Rating 10 wg ISO 10289).
• Zastosowaniem specjalnie dobranego podłoża stalowego (np. gatunki o podwyższonej czystości metalurgicznej), co eliminuje wtrącenia niemetaliczne będące centrami inicjacji korozji.
• Precyzyjną obróbką wykańczającą, która zamyka wierzchołki pęknięć, dodatkowo uszczelniając powłokę.

Pręty hartowane indukcyjnie a korozja

Warto wspomnieć o synergii między hartowaniem indukcyjnym a chromowaniem. Choć hartowanie służy głównie zwiększeniu odporności na uderzenia (mechaniczną wytrzymałość powierzchni), to stabilne i twarde podłoże zapobiega mikroodkształceniom warstwy chromu. Brak ugięć pod obciążeniem punktowym oznacza, że warstwa chromu nie pęka w sposób niekontrolowany, co pośrednio chroni przed korozją w miejscach uszkodzeń mechanicznych.

Metodyka badań i ocena jakości – standardy HP-Hydraulika

Aby zagwarantować klientom najwyższą jakość, parametry odporności korozyjnej muszą być mierzalne i powtarzalne. W branży chromowania twardego stosuje się szereg norm i metod badawczych, które są codziennością w diagnostyce i kontroli jakości prowadzonej przez ekspertów z cromax.com.pl.

Testy w mgle solnej (ISO 9227)

Podstawowym testem jest badanie w neutralnej mgle solnej (NSS – Neutral Salt Spray). Próbki materiału umieszczane są w komorze, gdzie poddawane są działaniu rozpylonego 5-procentowego roztworu chlorku sodu w określonej temperaturze.

1. Standardowe wymagania: Dla większości zastosowań przemysłowych przyjmuje się odporność na poziomie 100–200 godzin.
2. Wymagania premium: Pręty Cromax oferowane przez HP-Hydraulika regularnie osiągają wyniki przekraczające 500 godzin NSS, co predestynuje je do pracy w warunkach ekstremalnych.
3. Ocena według ISO 10289: Po zakończeniu testu powierzchnia jest oceniana w skali od 0 do 10. Rating 10 oznacza brak jakichkolwiek śladów korozji na powierzchni testowej.

Zaawansowane metody diagnostyczne

Poza testami korozyjnymi, w procesie kontroli jakości istotne są również:

• Pomiar grubości powłoki: Wykonywany metodami nieniszczącymi (np. prądy wirowe), pozwala upewnić się, że warstwa chromu jest zgodna ze specyfikacją (zwykle min. 20 μm).
• Badanie mikrostruktury: Analiza zgładów metalograficznych pod mikroskopem w celu weryfikacji gęstości mikropęknięć.
• Pomiary chropowatości (Ra, Rz, Rmax): Kluczowe dla zapewnienia współpracy z uszczelnieniami i minimalizacji ryzyka zatrzymywania agresywnych mediów na powierzchni.

Praktyczne wskazówki dotyczące eksploatacji i konserwacji

Nawet najlepsze tłoczysko chromowane wymaga odpowiedniego traktowania, aby w pełni wykorzystać swój potencjał korozyjny. Firma HP-Hydraulika, bazując na wieloletnim doświadczeniu w naprawie i regeneracji siłowników, rekomenduje następujące działania prewencyjne:

Odpowiedni dobór materiału na etapie projektu lub naprawy

Najczęstszym błędem jest kierowanie się wyłącznie ceną pręta stalowego. W środowiskach agresywnych oszczędność na wyborze standardowego pręta zamiast Cromax 482 zwraca się negatywnie już po kilku miesiącach eksploatacji. HP-Hydraulika zapewnia wsparcie techniczne w doborze materiału, analizując warunki pracy maszyny.

Regularna inspekcja stanu powierzchni

Operatorzy maszyn powinni zwracać uwagę na:

• Pojawianie się drobnych, rdzawych kropek (pittingu).
• Zmatowienie powłoki chromowej.
• Widoczne zarysowania wzdłużne. Wczesne wykrycie tych symptomów pozwala na regenerację tłoczyska (np. poprzez szlifowanie i ponowne chromowanie) zanim korozja doprowadzi do nieodwracalnych wżerów w stali bazowej.

Czystość układu i mediów roboczych

Korozja może postępować również od wewnątrz. Kondensacja wody w oleju hydraulicznym może prowadzić do korozji wewnętrznych powierzchni siłownika, w tym tej części tłoczyska, która nie jest chromowana (jeśli nie została odpowiednio zabezpieczona). Regularna wymiana oleju i dbałość o filtry to podstawowa ochrona antykorozyjna układu od środka.

Ochrona podczas postojów

Jeśli maszyna jest wyłączona z eksploatacji na dłuższy czas, zaleca się, aby tłoczyska siłowników były całkowicie schowane. Jeśli konstrukcja maszyny na to nie pozwala, odsłonięte części tłoczysk powinny zostać pokryte warstwą smaru konserwującego, który odetnie dostęp wilgoci i zanieczyszczeń do powierzchni chromu.

Podsumowanie i rola HP-Hydraulika w zapewnieniu trwałości systemów

Odporność korozyjna tłoczysk to wypadkowa jakości stali, precyzji procesu galwanicznego i świadomej eksploatacji. W dobie rosnących kosztów przestojów oraz nacisku na zrównoważony rozwój, wybór materiałów o przedłużonej trwałości, takich jak pręty Cromax, staje się koniecznością, a nie luksusem.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. pełni rolę kluczowego ogniwa w tym procesie. Jako oficjalny przedstawiciel Ovako, nie tylko dostarcza najwyższej jakości półprodukty, ale przede wszystkim oferuje wiedzę inżynierską. Dzięki możliwościom własnego zaplecza technicznego, firma realizuje:

• Produkcję tłoczysk na indywidualne zamówienie z prętów o podwyższonej odporności korozyjnej.
• Profesjonalną regenerację zużytych elementów z zachowaniem reżimów technologicznych chromowania twardego.
• Ekspertyzy techniczne pozwalające zidentyfikować przyczyny przedwczesnej degradacji systemów hydraulicznych.

Zrozumienie mechanizmów korozji i umiejętność przeciwdziałania im poprzez dobór nowoczesnych powłok to fundament niezawodności maszyn pracujących w najbardziej wymagających zakątkach przemysłu. Dzięki współpracy z liderami technologicznymi, HP-Hydraulika wyznacza standardy, w których trwałość idzie w parze z wydajnością ekonomiczną.
