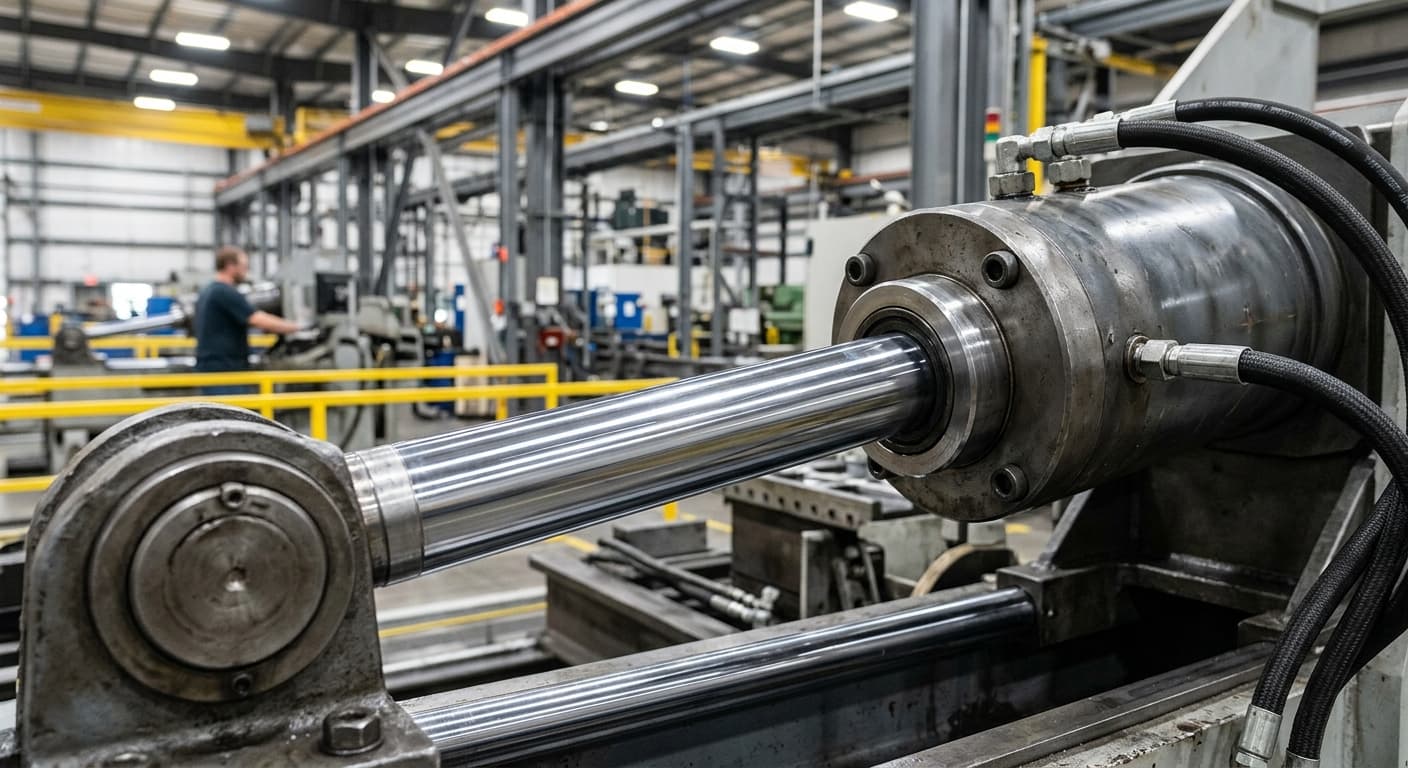

Odporność korozyjna tłoczysk chromowanych w agresywnych środowiskach

Wstęp

Współczesna hydraulika siłowa stanowi fundament napędowy większości maszyn budowlanych, rolniczych, górniczych oraz urządzeń pracujących w sektorze offshore. Kluczowym elementem tych układów, bezpośrednio narażonym na oddziaływanie czynników zewnętrznych, jest tłoczysko siłownika hydraulicznego. Choć jego podstawową funkcją jest przenoszenie sił mechanicznych, to w praktyce inżynierskiej największym wyzwaniem pozostaje zachowanie jego integralności powierzchniowej w obliczu agresywnego środowiska chemicznego i atmosferycznego.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako – producenta uznanych prętów Cromax – dostarcza rozwiązania, które redefiniują standardy odporności korozyjnej. W niniejszym artykule poddamy szczegółowej analizie technicznej mechanizmy ochrony antykorozyjnej powłok chromowych, metodykę ich testowania oraz kryteria doboru materiałowego, które decydują o bezawaryjnej pracy systemów hydraulicznych w najbardziej wymagających aplikacjach.

Mechanizmy ochrony i przyczyny degradacji korozyjnej powłok chromowych

Chromowanie twarde (techniczne) nie jest jedynie procesem estetycznym, lecz zaawansowanym zabiegiem elektrochemicznym, mającym na celu wytworzenie bariery ochronnej o specyficznych właściwościach fizykochemicznych. Aby zrozumieć, dlaczego tłoczyska ulegają korozji, należy najpierw przyjrzeć się naturze samej powłoki chromowej.

Rola warstwy pasywnej

Chrom jest metalem o wysokiej reaktywności, co paradoksalnie stanowi o jego doskonałych właściwościach ochronnych. W kontakcie z tlenem atmosferycznym na powierzchni chromu błyskawicznie tworzy się niezwykle cienka, szczelna i stabilna warstwa tlenku chromu (III) – Cr2O3. Jest to tzw. warstwa pasywna, która hamuje dalsze utlenianie metalu i stanowi główną zaporę przed czynnikami korozyjnymi. Skuteczność tej bariery zależy jednak od ciągłości i jednorodności powłoki chromu osadzonej na materiale bazowym (stali).

Mikropęknięcia – wada czy zaleta?

Charakterystyczną cechą chromowania twardego jest występowanie mikropęknięć w strukturze powłoki. Powstają one w wyniku wysokich naprężeń wewnętrznych podczas procesu galwanicznego. W kontekście odporności korozyjnej, gęstość i charakter tych mikropęknięć mają kluczowe znaczenie:

1. Niska gęstość mikropęknięć: Może prowadzić do powstawania szerokich szczelin, przez które elektrolit (np. woda morska, solanka) dociera bezpośrednio do stalowego rdzenia, powodując korozję podpowłokową i łuszczenie się chromu.
2. Wysoka, kontrolowana gęstość mikropęknięć (charakterystyczna dla produktów Cromax): Pozwala na rozłożenie potencjału korozyjnego na bardzo dużą powierzchnię. Mikropęknięcia są tak gęste i drobne, że utrudniają penetrację cieczy w głąb struktury, a jednocześnie sprzyjają retencji filmu olejowego, co dodatkowo wspomaga ochronę antykorozyjną.

Typy korozji atakującej tłoczyska

Najczęstszymi formami degradacji, z którymi borykają się użytkownicy maszyn, są:

• Korozja wżerowa (pitting): Wynik lokalnego przebicia warstwy pasywnej, często spowodowany obecnością chlorków. Prowadzi do powstawania głębokich, punktowych ubytków materiału.
• Korozja szczelinowa: Występuje w miejscach o ograniczonej cyrkulacji tlenu, np. pod uszczelnieniami siłownika.
• Korozja elektrochemiczna (galwaniczna): Powstaje na styku dwóch różnych metali w obecności elektrolitu, gdzie stalowy rdzeń (anoda) ulega roztwarzaniu w miejscach uszkodzeń chromu.

Standardy testowania i oceny odporności korozyjnej (NSS, AASS)

W branży hydrauliki siłowej standardem oceny jakości powłok są testy w komorze solnej, które pozwalają na symulację wieloletniej eksploatacji w przyspieszonym czasie. Firma HP-Hydraulika opiera swoją ofertę na produktach, które przechodzą rygorystyczne badania zgodnie z normami międzynarodowymi.

Test w neutralnej mgle solnej (NSS - ISO 9227)

Jest to najpowszechniejsza metoda badawcza. Próbki tłoczysk poddawane są działaniu rozpylonego 5-procentowego roztworu chlorku sodu w kontrolowanej temperaturze (35°C). Kluczowe parametry wynikowe to:

• Czas ekspozycji: Wyrażany w godzinach (np. 100h, 200h, 500h, 1000h).
• Stopień ochrony (Rating): Klasyfikowany według normy ISO 10289 w skali od 0 do 10, gdzie 10 oznacza brak jakichkolwiek śladów korozji na powierzchni.

Specyfika wymagań dla różnych klas prętów

Produkty Ovako Cromax dostarczane przez HP-Hydraulika są klasyfikowane pod kątem wytrzymałości korozyjnej, co pozwala inżynierom na precyzyjny dobór materiału:

• Standardowe tłoczyska (Cromax 280): Często oferują odporność rzędu 100-200h NSS z ratingiem 9/10, co jest wystarczające dla typowych maszyn pracujących w lądowym środowisku przemysłowym.
• Tłoczyska o podwyższonej odporności (Cromax 482): Dzięki optymalizacji procesu chromowania osiągają wyniki rzędu 500h, a nawet 1000h NSS przy zachowaniu wysokiego ratingu.
• Powłoki wielowarstwowe (Duplex): Stosowane w najbardziej agresywnych środowiskach, gdzie pod warstwą chromu znajduje się dodatkowa bariera (np. nikiel lub specjalna warstwa chromu o innej strukturze).

Strategie doboru materiałów w zależności od środowiska pracy

Wybór odpowiedniego pręta chromowanego to balans pomiędzy kosztami inwestycyjnymi a przewidywanym czasem bezawaryjnej pracy (TCO - Total Cost of Ownership). Eksperci z HP-Hydraulika podkreślają, że nie zawsze najdroższe rozwiązanie jest niezbędne, ale zawsze najtańsze rozwiązanie w trudnych warunkach okazuje się najbardziej kosztowne w perspektywie serwisowej.

Środowiska o umiarkowanej agresywności (Budownictwo, transport)

W typowych warunkach lądowych, gdzie maszyny narażone są na zmienną wilgotność i pył, kluczowe jest zapewnienie wysokiej twardości powierzchni (powyżej 850 HV) oraz podstawowej odporności korozyjnej (min. 100h NSS). Tutaj standardowe pręty chromowane z gamy Cromax sprawdzają się najlepiej dzięki:

• Doskonałej przyczepności powłoki zapobiegającej odpryskom.
• Jednorodnej chropowatości powierzchni (Ra 0.10–0.25 µm), co minimalizuje zużycie uszczelnień i ogranicza gromadzenie się wilgoci.

Środowiska ekstremalne (Górnictwo, przemysł chemiczny, morski)

W tych sektorach tłoczyska są nieustannie atakowane przez kwasy, zasady, solanki lub wysoką wilgotność zasoloną. Strategia doboru powinna obejmować:

1. Stal nierdzewną jako bazę: Zastosowanie prętów chromowanych na bazie stali nierdzewnej (np. AISI 316, 431). Nawet w przypadku uszkodzenia mechanicznego warstwy chromu, stalowy rdzeń nie ulegnie gwałtownej korozji galwanicznej.
2. Powłoki NiCr (Nikiel-Chrom): Warstwa niklu pod chromem stanowi nieprzepuszczalną barierę dla elektrolitów, co gwarantuje odporność przekraczającą 1000h NSS.
3. Hartowanie indukcyjne: Choć służy głównie poprawie odporności na uderzenia, pośrednio wpływa na trwałość korozyjną poprzez zapobieganie mikrouszkodzeniom powierzchni, które mogłyby stać się ogniskami korozji.

Praktyczne aspekty eksploatacji i konserwacji tłoczysk

Nawet najwyższej jakości pręt Cromax wymaga właściwego traktowania, aby zachować swoje właściwości przez lata. Jako specjaliści w zakresie regeneracji siłowników, HP-Hydraulika wskazuje na najczęstsze błędy eksploatacyjne:

• Agresywne środki czyszczące: Stosowanie silnych kwasów do mycia maszyn może trwale uszkodzić warstwę pasywną chromu. Należy stosować środki o neutralnym pH.
• Pozostawianie wysuniętych tłoczysk: Długotrwałe wystawienie nieosłoniętego chromu na działanie czynników atmosferycznych przy wyłączonej maszynie sprzyja osadzaniu się zanieczyszczeń. Dobrą praktyką jest chowanie tłoczysk na czas postoju lub stosowanie osłon harmonijkowych.
• Zanieczyszczenie oleju hydraulicznego: Produkty korozji wewnętrznej układu mogą rysować powierzchnię tłoczyska od środka, co z czasem prowadzi do degradacji powłoki zewnętrznej.

Podsumowanie

Odporność korozyjna tłoczysk chromowanych to wypadkowa zaawansowanej metalurgii stali bazowej, precyzyjnie kontrolowanego procesu elektrochemicznego oraz właściwej diagnostyki środowiska pracy. Wykorzystanie prętów marki Cromax, dystrybuowanych przez HP-Hydraulika, daje inżynierom i użytkownikom pewność, że wybrany komponent spełnia najwyższe światowe normy jakościowe.

W dobie rosnących wymagań co do niezawodności i ochrony środowiska, wybór rozwiązań o potwierdzonej odporności korozyjnej nie jest już luksusem, lecz koniecznością ekonomiczną. Dzięki wsparciu technicznemu i ekspertyzom oferowanym przez HP-Hydraulika, proces doboru i konserwacji elementów hydraulicznych staje się prostszy, a maszyny zyskują drugie życie nawet w najtrudniejszych warunkach eksploatacyjnych.

Kluczowe wnioski dla projektantów i służb utrzymania ruchu:

1. Zawsze weryfikuj czas odporności w mgle solnej (NSS) oraz wymagany rating.
2. Dla środowisk morskich rozważ technologię NiCr lub bazę ze stali nierdzewnej.
3. Pamiętaj, że gęsta siatka mikropęknięć w powłokach Cromax to celowy zabieg poprawiający smarowanie i dystrybucję potencjału korozyjnego.
4. Regularna kontrola stanu powierzchni pozwala na wczesne wykrycie wżerów i regenerację tłoczyska przed wystąpieniem awarii całego układu.
