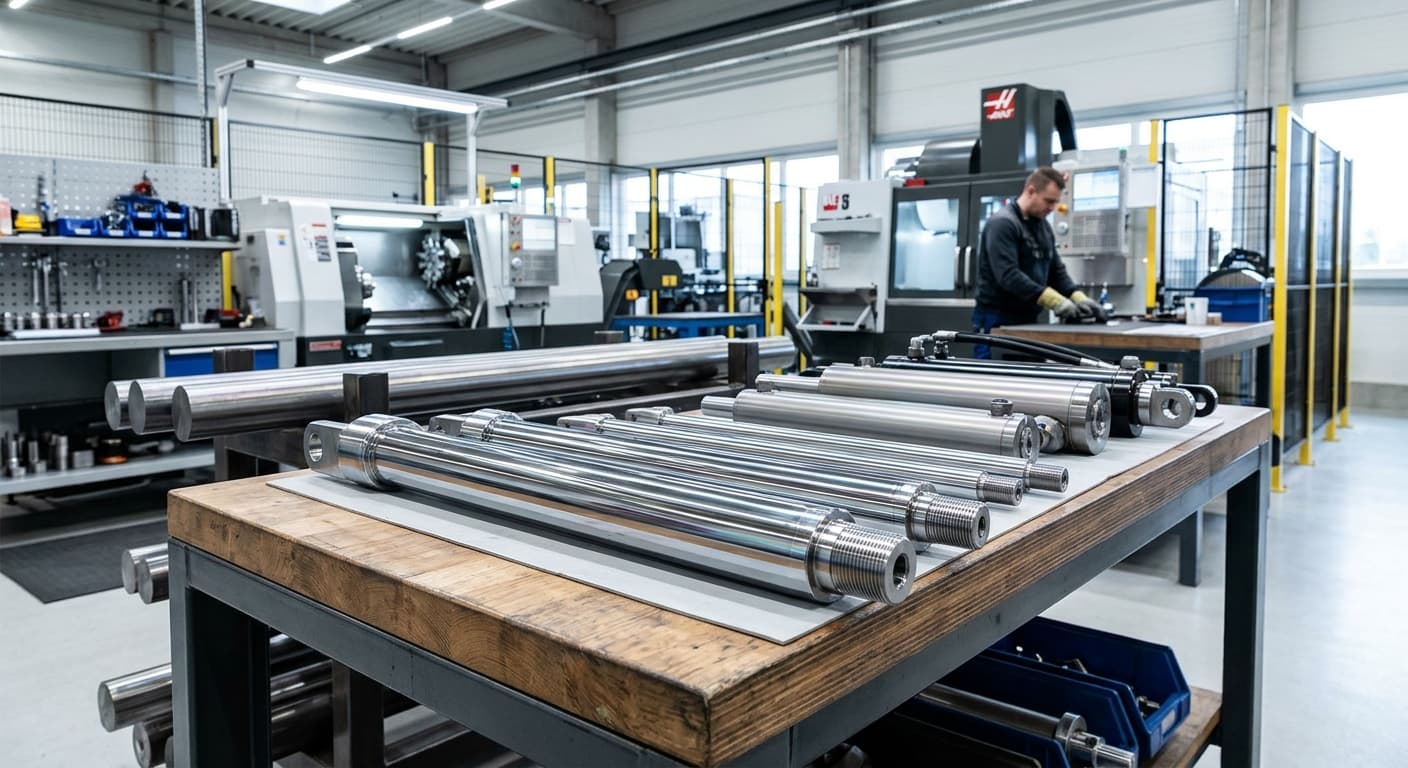

Odporność korozyjna i tribologiczna tłoczysk w hydraulice

Wprowadzenie do nowoczesnej inżynierii powierzchni tłoczysk

Efektywność i niezawodność systemów hydrauliki siłowej w decydującym stopniu zależą od jakości powierzchni tłoczysk. Jako element bezpośrednio wyeksponowany na działanie czynników zewnętrznych, tłoczysko musi łączyć w sobie wysoką wytrzymałość mechaniczną rdzenia z ekstremalną odpornością korozyjną i tribologiczną powierzchni. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., będąca oficjalnym przedstawicielem szwedzkiego producenta stali Ovako, dostarcza na rynek polski zaawansowane rozwiązania pod marką Cromax.

Produkcja tych komponentów odbywa się w zintegrowanym łańcuchu dostaw, co gwarantuje pełną kontrolę nad procesem – od recyklingu stali (opartego w 97% na złomie stalowym) przez walcowanie, aż po finalne chromowanie techniczne w zakładach w Hallstahammar, Twente, Molinelli czy Redon. Kluczowym aspektem jest zrozumienie synergii między bazowym gatunkiem stali a rodzajem zastosowanej powłoki ochronnej, co pozwala na optymalizację kosztową i techniczną maszyn.

Charakterystyka powłok ochronnych i poziomy odporności korozyjnej

Podstawowym wyzwaniem w eksploatacji siłowników jest zjawisko mikropęknięć w strukturze twardego chromu. Choć warstwa ta charakteryzuje się wysoką twardością (min. 850 HV0.1), jej naturalna porowatość może prowadzić do penetracji czynników korozyjnych do podłoża stalowego. Ovako i HP-Hydraulika oferują cztery standardy wykończenia powierzchni, które odpowiadają na zróżnicowane potrzeby środowiskowe.

Systemy jednowarstwowe i wielowarstwowe

• Cromax (standard): Jest to podstawowe wykonanie z pojedynczą warstwą chromu o grubości min. 20 µm (dla średnic powyżej 20 mm). Zapewnia ono ochronę do 40 h w teście AASS oraz do 120 h w teście NSS przy zachowaniu najwyższej oceny rating 10 wg ISO 10289. W teście CASS osiąga 64 h przy ratingu 9. Jest to wybór optymalny dla standardowych aplikacji przemysłowych.
• Cromax C: Wariant ten wykorzystuje podwójną warstwę chromu, co stanowi barierę utrudniającą propagację wżerów korozyjnych. Odporność wzrasta tu do 80 h AASS oraz 240 h NSS (rating 10), co predysponuje te pręty do pracy w trudniejszych warunkach zewnętrznych.

Technologia NiKrom – bariera niklowa

Tam, gdzie standardowe chromowanie jest niewystarczające, stosuje się technologię NiKrom (na cromax.com.pl znaną jako Ni-Cromax). Polega ona na nałożeniu ciągliwej warstwy niklu pod warstwę twardego chromu. Nikiel, będąc pozbawionym porów i pęknięć, odcina stal od środowiska korozyjnego.

• NiKrom 150: Warstwa niklu (>= 10 µm) i chromu (>= 20 µm) gwarantuje min. 150 h AASS oraz 500 h NSS (rating 10).
• NiKrom 500: Najwyższy stopień ochrony z grubszą warstwą niklu (>= 30 µm), zapewniający aż 500 h AASS i 1500 h NSS (rating 10). Jest to rozwiązanie dedykowane dla sektora offshore, górnictwa oraz rolnictwa pracującego w skrajnie agresywnym środowisku chemicznym.

Metalurgiczne podstawy doboru gatunku stali

Odporność powierzchniowa musi być wsparta odpowiednimi parametrami rdzenia. Dobór gatunku stali ma kluczowe znaczenie dla nośności konstrukcji i odporności na zginanie czy uderzenia. W ofercie HP-Hydraulika znajdują się wyłącznie certyfikowane gatunki Ovako.

Gatunki ogólnego przeznaczenia i podwyższonej wytrzymałości

1. Cromax C35E: Klasyczna stal stosowana tam, gdzie wymagania wytrzymałościowe są umiarkowane. Dla średnic 20-90 mm charakteryzuje się granicą plastyczności Re >= 345 MPa oraz wytrzymałością Rm >= 590 MPa przy twardości 165-220 HB.
2. Cromax 180X: Ekonomiczna stal średniowęglowa mikrostopowa. Oferuje znacznie lepsze parametry niż popularna stal C45E. Przy Re >= 500 MPa i Rm >= 750 MPa (dla Ø 20-90 mm), pozwala na przenoszenie większych obciążeń. W wariancie hartowanym indukcyjnie twardość pod chromem wynosi min. 55 HRC, co chroni przed uszkodzeniami mechanicznymi.
3. Cromax 280X: Flagowy produkt o podwyższonej wytrzymałości (Re >= 520 MPa dla Ø 20-90 mm). Dzięki niskiej wartości CEV (max 0.55), stal ta charakteryzuje się doskonałą spawalnością. Ovako wskazuje, że zastosowanie 280X pozwala na redukcję średnicy tłoczyska, co przekłada się na oszczędności kosztowe sięgające 30%.

Gatunki do zadań specjalnych

4. Cromax 482: Specjalistyczna stal mikrostopowa, zawsze hartowana indukcyjnie (min. 55 HRC). Charakteryzuje się wysoką granicą plastyczności Re >= 580 MPa. Jest niezastąpiona w maszynach leśnych i budowlanych, gdzie tłoczyska są narażone na bezpośrednie uderzenia kamieni czy kłód.
5. Cromax 42CrMo4: Stal niskostopowa ulepszana cieplnie, dedykowana do ekstremalnych obciążeń dynamicznych. Dla małych średnic (< 40 mm) osiąga Re >= 750 MPa i Rm do 1200 MPa. Jest to materiał pierwszego wyboru w obudowach zmechanizowanych w górnictwie podziemnym.
6. Cromax Tube: Chromowane rury tłoczyskowe (Re >= 450 MPa), które pozwalają na znaczną redukcję masy układu lub prowadzenie medium wewnątrz tłoczyska.

Parametry geometryczne i wykończenie powierzchni

Oprócz składu chemicznego i odporności korozyjnej, kluczowe dla trwałości uszczelnień siłownika są parametry geometryczne prętów Cromax. Precyzja wykonania bezpośrednio wpływa na tarcie i szczelność układu.

• Chropowatość powierzchni: Standardowe wykonania charakteryzują się Ra <= 0.2 µm, choć typowe wartości oscylują w granicach 0.05-0.10 µm. Parametr Rt, istotny dla zatrzymywania filmu olejowego, wynosi typowo 0.5-1.0 µm (max 2.0 µm).
• Tolerancje i prostoliniowość: Standardem jest tolerancja średnicy ISO f7. Prostoliniowość dla prętów o średnicy powyżej 30 mm jest gwarantowana na poziomie max 0.1 mm na 1000 mm długości, co minimalizuje ryzyko przedwczesnego zużycia prowadnic.
• Twardość warstwy chromu: Wynosi ona minimum 850 HV0.1, co zapewnia wysoką odporność na ścieranie ścierne podczas pracy w zapylonym środowisku.

Aspekty ekonomiczne i ekologiczne w doborze materiałów

Inżynieria materiałowa Ovako, wspierana przez doradztwo techniczne HP-Hydraulika, kładzie duży nacisk na optymalizację kosztów TCO (Total Cost of Ownership). Zasada ekonomiczna Ovako sugeruje, że świadome przejście na materiał o wyższej wytrzymałości, np. z C45E na Cromax 180X lub 280X, pozwala na zmniejszenie średnicy tłoczyska o 5 mm, co generuje ok. 15% oszczędności na materiale i logistyce.

Z perspektywy ekologicznej, wybór produktów Cromax wpisuje się w strategię zrównoważonego rozwoju. Produkcja oparta w 97% na recyklingu oraz wysoka trwałość produktów NiKrom (eliminująca potrzebę częstych regeneracji) znacząco redukują ślad węglowy eksploatacji maszyn.

Praktyczne wskazówki dotyczące obróbki i montażu

Podczas pracy z prętami Cromax należy przestrzegać rygorystycznych wytycznych technicznych, aby nie uszkodzić warstwy ochronnej i nie osłabić struktury stali.

1. Spawanie: Pręty takie jak Cromax 180X czy 280X są zaprojektowane pod kątem dobrej spawalności. Należy jednak pamiętać, że dla Cromax 180X o średnicach powyżej 60 mm zalecane jest podgrzanie wstępne do temperatury 150-200 °C.
2. Hartowanie indukcyjne: W przypadku gatunków IH (Induction Hardened), głębokość hartowania jest ściśle zdefiniowana (np. dla Cromax 180X o średnicy 40-90 mm wynosi ona 1.4-2.0 mm). Należy to uwzględnić przy projektowaniu gwintów i podtoczeń, aby uniknąć pęknięć zmęczeniowych.
3. Zabezpieczenie końców: Standardowo pręty dostarczane są w długościach ok. 6100 mm z niechromowanymi końcami (max 150 mm na stronę). HP-Hydraulika świadczy usługi cięcia na wymiar z tolerancją +2/-0 mm, co pozwala na bezpośrednie skierowanie materiału do dalszej obróbki mechanicznej.

Podsumowanie

Dobór odpowiedniego pręta chromowanego to proces wieloaspektowy, wymagający uwzględnienia zarówno warunków środowiskowych (wybór między Cromax, Cromax C a NiKrom), jak i obciążeń mechanicznych (wybór gatunku od C35E po 42CrMo4). Dzięki partnerstwu z Ovako, firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. zapewnia dostęp do najnowocześniejszych technologii stalowych, które gwarantują nie tylko wysoką wytrzymałość (jak w przypadku Cromax 482 czy 42CrMo4), ale także niezrównaną ochronę przed korozją w najbardziej wymagających aplikacjach przemysłowych i mobilnych. Kluczowe parametry, takie jak twardość chromu 850 HV0.1, precyzyjna tolerancja f7 oraz gwarantowana udarność (np. 27 J przy -20 °C dla 280X), stanowią fundament trwałości nowoczesnych siłowników hydraulicznych.
