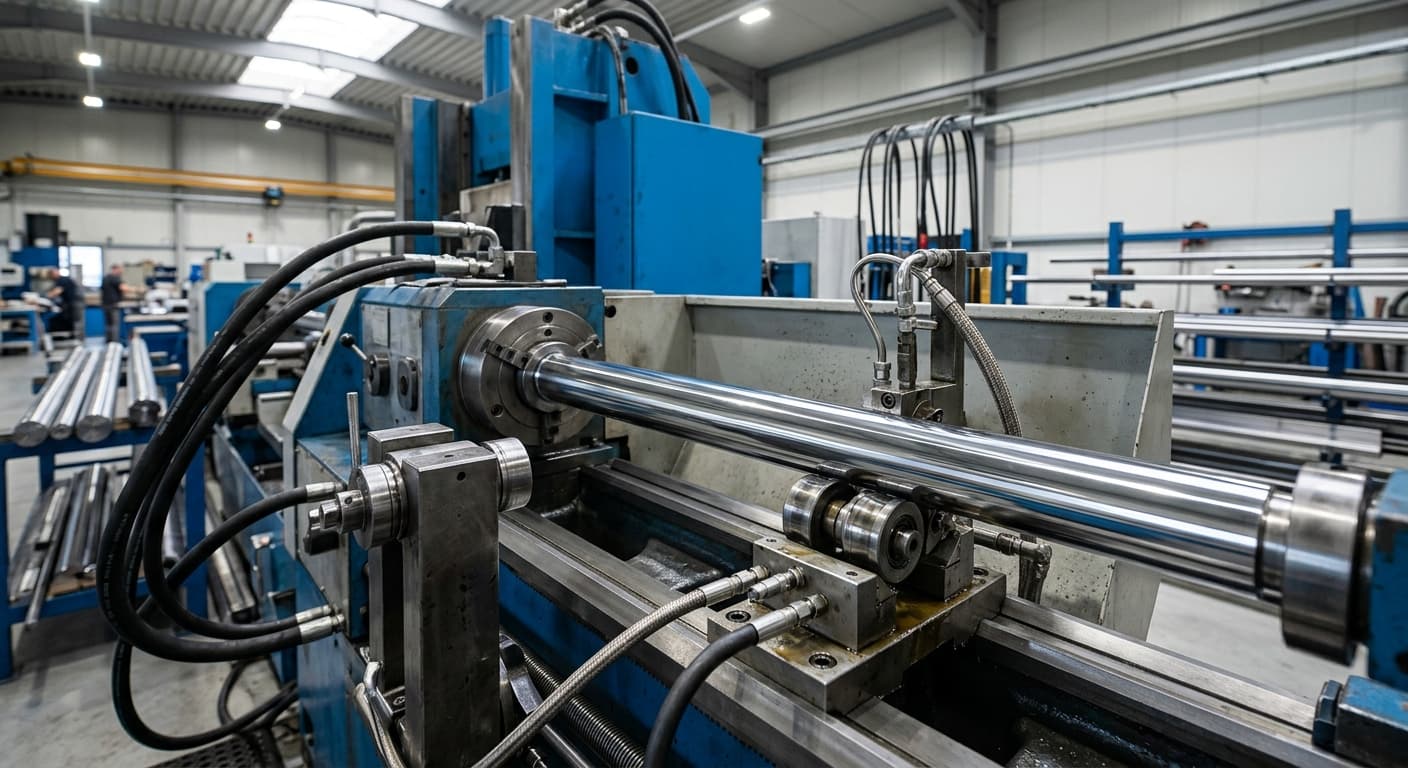

Odporność i niezawodność tłoczysk: Techniczna analiza prętów Cromax

Wprowadzenie do technologii prętów chromowanych Cromax

Efektywność i trwałość systemów hydraulicznych w dużej mierze zależą od jakości komponentów pracujących w najbardziej wymagających strefach kontaktu. Tłoczyska siłowników hydraulicznych są nieustannie narażone na agresywne czynniki zewnętrzne, takie jak zmienne obciążenia mechaniczne, uderzenia oraz korozyjne działanie środowiska. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dostarcza zaawansowane rozwiązania oparte na produktach z rodziny Cromax, które wyznaczają standardy w zakresie chromowania przemysłowego i metalurgii.

Producentem stali bazowej oraz powłok jest szwedzka firma Ovako, będąca częścią grupy Nippon Steel. To unikalne powiązanie gwarantuje pełną kontrolę nad łańcuchem produkcji – od doboru surowca (w 97% pochodzącego z recyklingu złomu stalowego), przez procesy hutnicze w zakładach takich jak Hallstahammar, Twente czy Redon, aż po finalne nakładanie warstw chromu. Dzięki ponad 35-letniemu doświadczeniu w branży hydraulicznej, produkty Cromax są optymalizowane pod kątem współpracy z uszczelnieniami i pracy w ekstremalnych warunkach eksploatacyjnych.

Zaawansowana ochrona korozyjna: Od standardu Cromax po bariery NiKrom

Podstawowym wyzwaniem dla inżynierów projektujących siłowniki jest zapewnienie integralności powierzchni tłoczyska. Tradycyjny twardy chrom posiada naturalną siatkę mikropęknięć, która w specyficznych warunkach może stać się drogą dla czynników korozyjnych. Ovako rozwiązało ten problem, wprowadzając cztery zróżnicowane poziomy ochrony powierzchniowej.

Standardowe wykonania chromowane

• Cromax (Standard): Jest to podstawowe wykonanie, charakteryzujące się pojedynczą warstwą chromu o specjalnym wykończeniu powierzchni. Zapewnia ono gwarantowaną odporność do 40 godzin w teście AASS (mgła solna z kwasem octowym) oraz do 120 godzin w teście NSS (mgła obojętna) przy zachowaniu najwyższej oceny (rating 10 wg ISO 10289). W teście CASS (przyspieszona miedzią mgła solna) wytrzymuje do 64 godzin (rating 9).
• Cromax C: Wariant ten wykorzystuje technologię podwójnej warstwy chromu, co stanowi podwójną barierę przed penetracją czynników utleniających i zjawiskiem pittingu (korozji wżerowej). Wykonanie to podwaja ochronę, oferując do 80 godzin w teście AASS oraz do 240 godzin w teście NSS (rating 10).

Wielowarstwowe powłoki niklowo-chromowe NiKrom

W środowiskach o najwyższym stopniu agresywności, takich jak platformy offshore, przemysł morski czy górnictwo, standardowe chromowanie może okazać się niewystarczające. Rozwiązaniem są powłoki NiKrom (na rynku polskim znane także jako Ni-Cromax), gdzie pod warstwą twardego chromu (>= 20 µm) znajduje się ciągliwa, bezporowa warstwa niklu. Nikiel działa jak absolutna bariera odcinająca stal od otoczenia.

• NiKrom 150: Wykorzystuje warstwę niklu o grubości co najmniej 10 µm. Gwarantuje to odporność min. 150 godzin AASS oraz min. 500 godzin NSS (rating 10).
• NiKrom 500: To najbardziej zaawansowana ochrona, gdzie warstwa niklu wynosi minimum 30 µm. Pozwala to na uzyskanie rekordowych parametrów: minimum 500 godzin w teście AASS oraz aż 1500 godzin w teście NSS (rating 10).

Wszystkie te powłoki charakteryzują się twardością chromu na poziomie minimum 850 HV0.1, co zapewnia wysoką odporność na ścieranie.

Analiza metalurgiczna gatunków stali Cromax

Dobór odpowiedniego materiału bazowego jest kluczowy dla przenoszenia obciążeń mechanicznych. Ovako oferuje specyficzne gatunki stali, których właściwości mechaniczne są gwarantowane w stanie gotowym, czyli już po procesie chromowania.

Stal mikrostopowa: Ewolucja wytrzymałości (180X i 280X)

Innowacją w ofercie HP-Hydraulika są stale mikrostopowe, które stanowią wydajną alternatywę dla tradycyjnych gatunków takich jak C45E czy 20MnV6.

• Cromax 180X: To stal średniowęglowa mikrostopowa, dedykowana do konwencjonalnych siłowników. Jej granica plastyczności (Re) po chromowaniu wynosi minimum 500 MPa (dla średnic 20-90 mm), co jest znaczącym skokiem w porównaniu do 305 MPa oferowanych przez standardową stal C45E. Dodatkowo, 180X charakteryzuje się lepszą spawalnością (CEV max 0.62 vs 0.77). W wariancie ciągnionym na zimno (180X CD) parametry te rosną jeszcze bardziej: Re >= 690 MPa oraz Rm >= 800 MPa.
• Cromax 280X: Podstawowy produkt o podwyższonej wytrzymałości, który pozwala na realną optymalizację kosztów produkcji. Przy średnicach 20-90 mm oferuje Re >= 520 MPa oraz udarność na poziomie min. 27 J w temperaturze -20 °C. Zastosowanie 280X zamiast popularnej stali 20MnV6 (19MnVS6) pozwala projektantom na zwiększenie marginesu bezpieczeństwa lub zmniejszenie średnicy tłoczyska, co według wyliczeń Ovako może obniżyć koszty produkcji o około 30%.

Rozwiązania do zadań specjalnych: 482 i 42CrMo4

W aplikacjach narażonych na uderzenia mechaniczne (maszyny leśne, budowlane) konieczne jest zastosowanie stali z hartowaną warstwą powierzchniową pod chromem.

• Cromax 482: Jest to oddzielny gatunek stali mikrostopowej (często mylony z innymi, lecz posiadający unikalny skład), który po hartowaniu indukcyjnym osiąga twardość powierzchniową min. 55 HRC. Zapewnia to sztywne podłoże dla chromu, eliminując ryzyko "efektu skorupki jajka". Jego Re wynosi >= 580 MPa.
• Cromax 42CrMo4 (42CrMo4V): Stal niskostopowa chromowo-molibdenowa, ulepszana cieplnie. To materiał do najbardziej ekstremalnych obciążeń dynamicznych. Dla średnic poniżej 40 mm osiąga Re >= 750 MPa i Rm w zakresie 1000-1200 MPa. Jest standardem w hydraulice wysokociśnieniowej stosowanej np. w obudowach zmechanizowanych w górnictwie.

Uzupełnieniem oferty jest Cromax Tube, czyli chromowana rura tłoczyskowa o Re >= 450 MPa, idealna do redukcji masy układu lub w aplikacjach z wewnętrznym prowadzeniem medium.

Parametry geometryczne i wykończenie powierzchni

Precyzja wykonania prętów Cromax w zakładach Ovako przekłada się na mniejsze zużycie uszczelnień i dłuższą bezawaryjną pracę siłownika. Standardowe parametry techniczne obejmują:

1. Tolerancja średnicy: Standardowo ISO f7, co zapewnia idealne pasowanie z dławnicami.
2. Chropowatość powierzchni: Ra mieści się w zakresie do 0.2 µm (typowo 0.05-0.10 µm), natomiast Rt nie przekracza 2.0 µm (dla NiKrom max 1.6 µm).
3. Grubość warstwy chromu: Dla prętów powyżej 20 mm średnicy gwarantowane jest minimum 20 µm. Przy mniejszych średnicach (<= 20 mm) wartość ta wynosi min. 15 µm.
4. Prostoliniowość: Bardzo rygorystyczna, wynosząca max 0.1 mm na 0.5 m dla małych średnic oraz 0.1 mm na 1.0 m dla średnic powyżej 30 mm.

Pręty dostarczane są w standardowych długościach 6100 mm, jednak HP-Hydraulika oferuje precyzyjne cięcie na wymiar z tolerancją +2/-0 mm, dbając o odpowiednie zabezpieczenie końców oraz pakowanie w rękawy foliowe lub opcjonalne tuby kartonowe.

Ekonomiczne aspekty wyboru prętów Cromax

Inwestycja w zaawansowane stale mikrostopowe Ovako zwraca się nie tylko poprzez dłuższą eksploatację, ale już na etapie projektowania. Ovako promuje zasadę, że zastosowanie mocniejszego materiału (np. 280X zamiast C45E) pozwala na bezpieczne zmniejszenie średnicy tłoczyska. Każde 5 mm redukcji średnicy może wygenerować około 15% oszczędności kosztów materiałowych.

Wykorzystanie potencjału stali takich jak 180X czy 280X, dostępnych u autoryzowanego przedstawiciela – HP-Hydraulika Siłowa, pozwala polskim producentom maszyn budować lżejsze, bardziej wydajne i ekologiczne urządzenia (dzięki mniejszemu zużyciu stali pochodzącej z recyklingu).

Podsumowanie

Wybór prętów chromowanych marki Cromax to decyzja o oparta na solidnych fundamentach technicznych. Dzięki ścisłej współpracy firmy HP-Hydraulika z producentem Ovako, klienci otrzymują dostęp do najnowocześniejszych osiągnięć inżynierii materiałowej. Szeroka gama gatunków – od ekonomicznego 180X, przez uniwersalny 280X, aż po specjalistyczne 482 i 42CrMo4 – w połączeniu z różnorodnymi systemami ochrony korozyjnej (Cromax, NiKrom), pozwala na optymalne dopasowanie produktu do każdego rodzaju środowiska pracy. Kluczem do sukcesu jest tu pełna kontrola procesu produkcji i rygorystyczne testy jakościowe, które czynią produkty Cromax liderem w branży hydrauliki siłowej.
