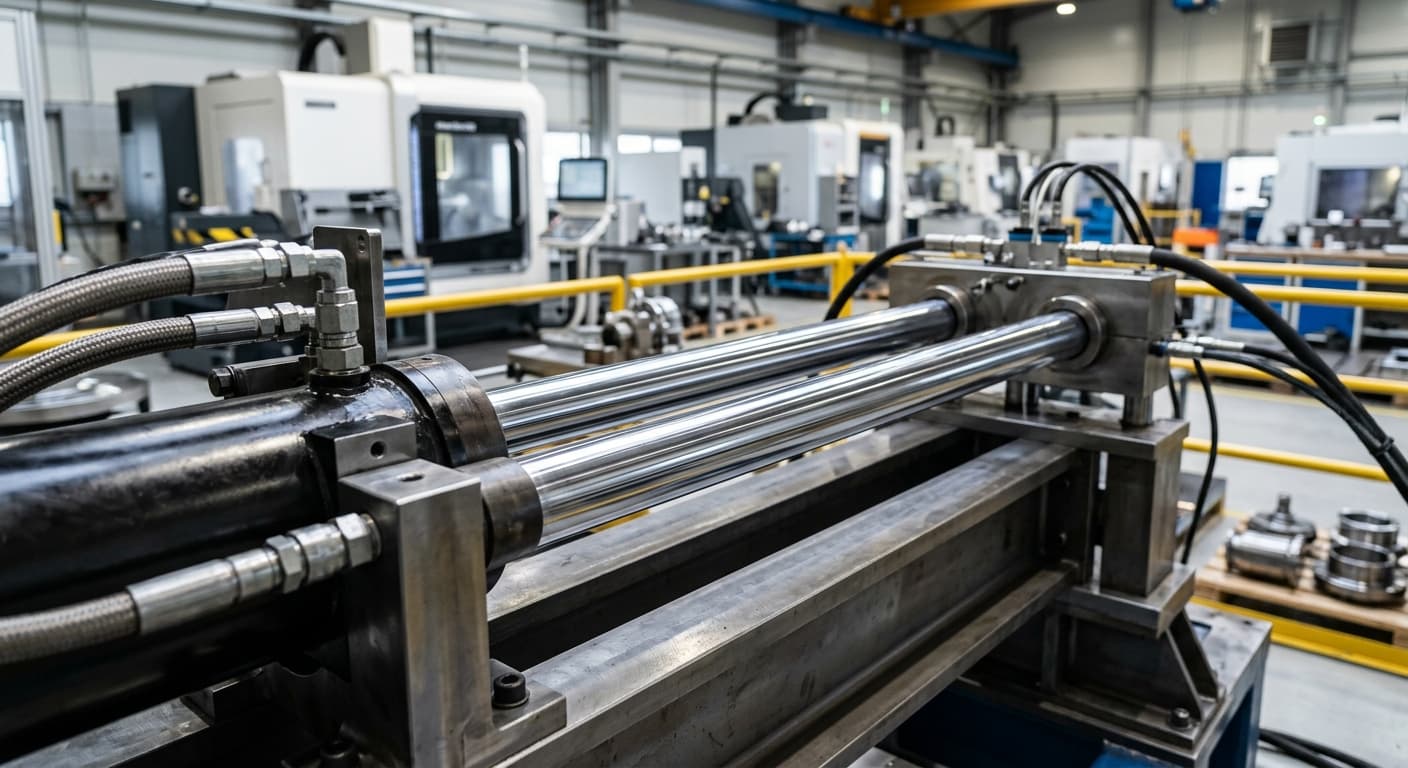

Ochrona tłoczysk w środowiskach agresywnych: Systemy NiKrom i Cromax

Wstęp

Niezawodność układów hydrauliki siłowej w nowoczesnym przemyśle zależy w dużej mierze od trwałości tłoczysk, które są elementami najbardziej narażonymi na bezpośrednie działanie czynników zewnętrznych. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dostarcza zaawansowane rozwiązania materiałowe pod marką Cromax, które definiują standardy w dziedzinie ochrony antykorozyjnej i wytrzymałości mechanicznej. W artykule tym poddamy szczegółowej analizie technicznej systemy powłokowe NiKrom oraz specyficzne gatunki stali mikrostopowych i ulepszanych cieplnie, które stanowią fundament bezawaryjnej pracy maszyn w sektorach takich jak offshore, górnictwo czy rolnictwo.

Systemy powłokowe: Od standardowego chromowania do barier niklowo-chromowych

Kluczowym wyzwaniem w eksploatacji siłowników jest zjawisko korozji wżerowej (pittingu), która penetruje naturalną strukturę mikropęknięć twardego chromu. Chociaż twardy chrom zapewnia doskonałą odporność na ścieranie i niskie tarcie, jego struktura nie jest całkowicie szczelna. Odpowiedzią firmy Ovako na te wyzwania jest gradacja poziomów ochrony powierzchni, dostosowana do specyfiki środowiska pracy.

Charakterystyka powłok Cromax i Cromax C

Standardowe wykonanie powierzchni, znane jako Cromax, opiera się na pojedynczej warstwie chromu o specjalnym wykończeniu. Zapewnia ono stabilną ochronę w typowych warunkach eksploatacyjnych. Parametry odporności korozyjnej dla tego wykonania wynoszą:

Do 40 godzin w teście AASS (mgła solna z kwasem octowym) przy ocenie Rating 10 wg ISO 10289.
Do 120 godzin w teście NSS (obojętna mgła solna) przy ocenie Rating 10.
Do 64 godzin w teście CASS (mgła solna przyspieszona miedzią) przy ocenie Rating 9.

Dla środowisk o podwyższonej wilgotności i większym ryzyku chemicznym opracowano system Cromax C. Wykorzystuje on podwójną warstwę chromu, co stanowi dwukrotnie skuteczniejszą barierę przed penetracją czynników korozyjnych. Odporność tego systemu wynosi:

Do 80 godzin w teście AASS (Rating 10).
Do 240 godzin w teście NSS (Rating 10).

Technologia NiKrom – bariera dla najbardziej wymagających środowisk

W warunkach ekstremalnych, takich jak przemysł morski (offshore), górnictwo czy nowoczesne maszyny rolnicze pracujące w agresywnym środowisku nawozów, standardowe chromowanie może okazać się niewystarczające. Rozwiązaniem jest technologia NiKrom (w ofercie HP-Hydraulika funkcjonująca również jako Ni-Cromax).

Istotą systemu NiKrom jest nałożenie ciągliwej, wolnej od porów i pęknięć warstwy niklu pod warstwę twardego chromu. Nikiel działa jako szczelna bariera odcinająca stalowe podłoże od środowiska korozyjnego, nawet jeśli warstwa chromu ulegnie uszkodzeniu mechanicznemu lub przez jej mikropęknięcia przenikną substancje agresywne. Wyróżniamy dwa główne warianty:

NiKrom 150: Warstwa niklu >= 10 µm pod warstwą chromu >= 20 µm. Gwarantuje ona minimum 150 h w teście AASS oraz minimum 500 h w teście NSS (Rating 10).
NiKrom 500: Grubsza warstwa niklu >= 30 µm pod warstwą chromu >= 20 µm. Oferuje ona ekstremalną ochronę: minimum 500 h w teście AASS oraz minimum 1500 h w teście NSS (Rating 10).

Odporność korozyjna systemu NiKrom 500 jest porównywalna z chromowaną stalą nierdzewną, przy zachowaniu znacznie lepszych parametrów wytrzymałościowych rdzenia stalowego.

Analiza metalurgiczna i właściwości mechaniczne gatunków stali Cromax

Wydajność tłoczyska to nie tylko jego powierzchnia, ale przede wszystkim właściwości stali bazowej. Ovako opiera swoją produkcję na stali pochodzącej w 97% z recyklingu, co łączy nowoczesną inżynierię z dbałością o środowisko. HP-Hydraulika oferuje pełen zakres gatunków, z których każdy jest dedykowany do innych obciążeń roboczych.

Cromax 180X i 180X CD – ekonomika i wydajność

Stal 180X to mikrostopowa stal średniowęglowa o zoptymalizowanym składzie (C ok. 0.38%, Mn 0.7%, V 0.08%). Jest to wybór dedykowany do konwencjonalnych siłowników, gdzie kluczowy jest balans między kosztem a parametrami. Dla średnic 20-90 mm stal ta charakteryzuje się granicą plastyczności Re >= 500 MPa oraz wytrzymałością Rm >= 750 MPa, co czyni ją znacznie mocniejszą od popularnej stali C45E (która po chromowaniu osiąga Re na poziomie ok. 305 MPa).

Wariant 180X CD (ciągniony na zimno) podnosi poprzeczkę jeszcze wyżej, osiągając Re >= 690 MPa oraz Rm >= 800 MPa przy twardości 250-300 HB. Gatunek ten jest dostępny również w wersji hartowanej indukcyjnie, gdzie pod warstwą chromu uzyskuje się twardość min. 55 HRC na głębokości od 1.0 mm do 2.0 mm (zależnie od średnicy).

Cromax 280X – standard wysokiej wytrzymałości

Cromax 280X to flagowy produkt Ovako, charakteryzujący się doskonałą spawalnością (CEV max 0.55) i obrabialnością. Pozwala on na istotną optymalizację konstrukcji siłownika. Dzięki wysokiej granicy plastyczności (Re >= 520 MPa dla średnic 20-90 mm), projektanci mogą zmniejszyć średnicę tłoczyska przy zachowaniu tej samej sztywności i odporności na wyboczenie.

Zastosowanie 280X zamiast standardowych stali typu 19MnVS6 (20MnV6) pozwala na redukcję masy i kosztów. Według wyliczeń Ovako, zmniejszenie średnicy tłoczyska o zaledwie 5 mm może wygenerować oszczędności rzędu 15%. Stal ta zachowuje również bardzo dobrą udarność (>= 27 J przy -20 st. C), co jest kluczowe w hydraulice mobilnej.

Specjalistyczne gatunki: Cromax 482 oraz 42CrMo4

Dla aplikacji pracujących pod ekstremalnymi obciążeniami dynamicznymi i mechanicznymi, HP-Hydraulika dostarcza gatunki o najwyższych parametrach:

Cromax 482: Jest to stal mikrostopowa średniowęglowa (nie należy jej mylić z 42CrMo4), która zawsze występuje w stanie hartowanym indukcyjnie (>= 55 HRC). Charakteryzuje się Re >= 580 MPa i Rm 850-1000 MPa. Jej unikalną cechą jest twarda podpowłokowa warstwa hartowana, która stanowi sztywne podparcie dla chromu, zapobiegając jego pękaniu pod wpływem silnych, punktowych uderzeń. Jest to materiał pierwszego wyboru dla maszyn leśnych i ciężkiego sprzętu budowlanego.
Cromax 42CrMo4 (42CrMo4V): Stal niskostopowa chromowo-molibdenowa, ulepszana cieplnie (hartowana i odpuszczana). Oferuje najwyższą wytrzymałość w ofercie: dla średnic poniżej 40 mm Re wynosi >= 750 MPa, a Rm dochodzi do 1200 MPa. Wykazuje się wysoką udarnością (>= 35 J przy 20 st. C) i jest stosowana w najbardziej odpowiedzialnych elementach, jak obudowy zmechanizowane w górnictwie podziemnym.

Parametry geometryczne i standardy wykończenia

Jakość tłoczyska to nie tylko materiał, ale i precyzja wykonania. Wszystkie pręty Cromax dostarczane przez HP-Hydraulika spełniają rygorystyczne normy tolerancji i chropowatości, co ma bezpośredni wpływ na żywotność uszczelnień w siłowniku.

Tolerancja średnicy: Standardem jest ISO f7. Owalność jest ściśle kontrolowana i nie może przekraczać 50% przedziału tolerancji.
Chropowatość powierzchni: Parametr Ra mieści się w przedziale 0.05-0.10 µm (gwarantowane Ra <= 0.2 µm). Parametr Rt (całkowita wysokość profilu) typowo wynosi 0.5-1.0 µm, a dla systemów NiKrom gwarantowane jest Rt <= 1.6 µm.
Warstwa chromu: Standardowa grubość wynosi > 20 µm (dla małych średnic <= 20 mm min. 15 µm). Twardość warstwy chromu wynosi minimum 850 HV0.1.
Prostoliniowość: Dla prętów o średnicy powyżej 30 mm odchyłka nie przekracza 0.1 mm na 1.0 m długości, co gwarantuje płynną pracę tłoka w cylindrze.

Warto również wspomnieć o prętach drążonych, czyli Cromax Tube. Przy Re >= 450 MPa pozwalają one na znaczną redukcję masy siłownika lub pełnią funkcję kanałów przesyłowych dla oleju hydraulicznego wewnątrz konstrukcji.

Zastosowania praktyczne i wsparcie techniczne HP-Hydraulika

Wybór odpowiedniego zestawienia gatunku stali i powłoki ochronnej wymaga głębokiej wiedzy technicznej. HP-Hydraulika Siłowa i Mechanika Maszyn s.c. nie tylko dystrybuuje pręty Cromax, ale zapewnia pełne wsparcie eksperckie w doborze materiałów pod konkretne warunki pracy.

Przemysł morski i offshore

W tym sektorze kluczowa jest odporność na słoną mgłę i korozyjne działanie wody morskiej. Standardem staje się NiKrom 500 w połączeniu ze stalami o wysokiej wytrzymałości lub rurami tłoczyskowymi dla redukcji masy elementów ruchomych na pokładach statków.

Górnictwo i ciężka infrastruktura

Tu dominują obciążenia dynamiczne i ryzyko uszkodzeń mechanicznych powierzchni. Zastosowanie Cromax 42CrMo4 lub Cromax 482 z hartowaniem indukcyjnym minimalizuje ryzyko awarii tłoczysk w wyniku uderzeń odłamków skalnych czy ekstremalnych ciśnień roboczych.

Rolnictwo i hydraulika mobilna

W tych dziedzinach liczy się przede wszystkim optymalizacja kosztowa przy zachowaniu wysokiej trwałości. Wykorzystanie potencjału stali 280X pozwala na projektowanie lżejszych i tańszych siłowników, które dzięki powłokom Cromax C radzą sobie z agresywnym wpływem środków ochrony roślin i zmiennych warunków atmosferycznych.

Podsumowanie

Produkty Cromax firmy Ovako, oferowane przez HP-Hydraulika Siłowa i Mechanika Maszyn s.c., reprezentują najwyższy poziom inżynierii materiałowej w hydraulice siłowej. Synergia precyzyjnej metalurgii, kontrolowanych procesów hartowania indukcyjnego oraz innowacyjnych systemów powłokowych (w tym barierowych warstw niklowych) pozwala na znaczne wydłużenie cyklu życia siłowników. Dzięki ścisłej kontroli łańcucha produkcji – od recyklingu złomu po gotowy produkt o tolerancji f7 – użytkownicy otrzymują komponenty, które nie tylko obniżają koszty eksploatacji, ale również zwiększają bezpieczeństwo i wydajność maszyn w najtrudniejszych warunkach operacyjnych.
