Obróbka i montaż prętów Cromax: Przewodnik technologiczny dla producentów siłowników

Wprowadzenie do zaawansowanej obróbki materiałów Cromax

Produkcja nowoczesnych siłowników hydraulicznych wymaga nie tylko zastosowania najwyższej jakości materiałów, ale również rygorystycznego przestrzegania procedur technologicznych podczas ich obróbki. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel firmy Ovako – producenta światowej klasy prętów chromowanych Cromax – dostarcza rozwiązania, które stanowią fundament dla niezawodnych układów napędowych.

Samo posiadanie wysokiej jakości pręta chromowanego to dopiero połowa sukcesu. Kluczowym wyzwaniem dla zakładów mechanicznych i producentów maszyn jest poddanie tego materiału obróbce w taki sposób, aby nie naruszyć integralności powłoki chromowej, nie wprowadzić niekorzystnych naprężeń termicznych oraz zapewnić idealną współosiowość i szczelność gotowego podzespołu. Niniejszy artykuł stanowi techniczne kompendium wiedzy na temat pracy z prętami Cromax, od momentu cięcia, poprzez toczenie i spawanie, aż po montaż końcowy w cylindrze hydraulicznym.

Charakterystyka materiałowa a procesy obróbcze

Zanim przystąpimy do opisu procesów mechanicznych, należy zrozumieć specyfikę materiałów Cromax. W przeciwieństwie do standardowych prętów chromowanych dostępnych na rynku, produkty Ovako charakteryzują się optymalizowaną skrawalnością (koncepcja Socon) oraz ściśle kontrolowaną mikrostrukturą stali bazowej.

Wybór gatunku stali a parametry skrawania

W ofercie HP-Hydraulika znajdują się pręty oparte na różnych gatunkach stali, co bezpośrednio wpływa na dobór parametrów obróbki:

Cromax 280X: Stal o podwyższonej granicy plastyczności, charakteryzująca się doskonałą spawalnością i stabilnością wymiarową. Idealna do standardowych siłowników przemysłowych.
Cromax 180 / 190: Warianty oparte na stali niskowęglowej, gdzie priorytetem jest plastyczność i odporność na pękanie przy obciążeniach udarowych.
Gatunki wysokowytrzymałe (np. 42CrMo4): Stosowane w najtrudniejszych warunkach, wymagają specjalistycznego podejścia do obróbki cieplnej i mechanicznej ze względu na dużą twardość rdzenia.

Zrozumienie chemii stali pozwala na uniknięcie takich problemów jak karby termiczne czy pęknięcia wodorowe, które mogą pojawić się przy niewłaściwym doborze technologii spawalniczej lub zbyt agresywnym toczeniu.

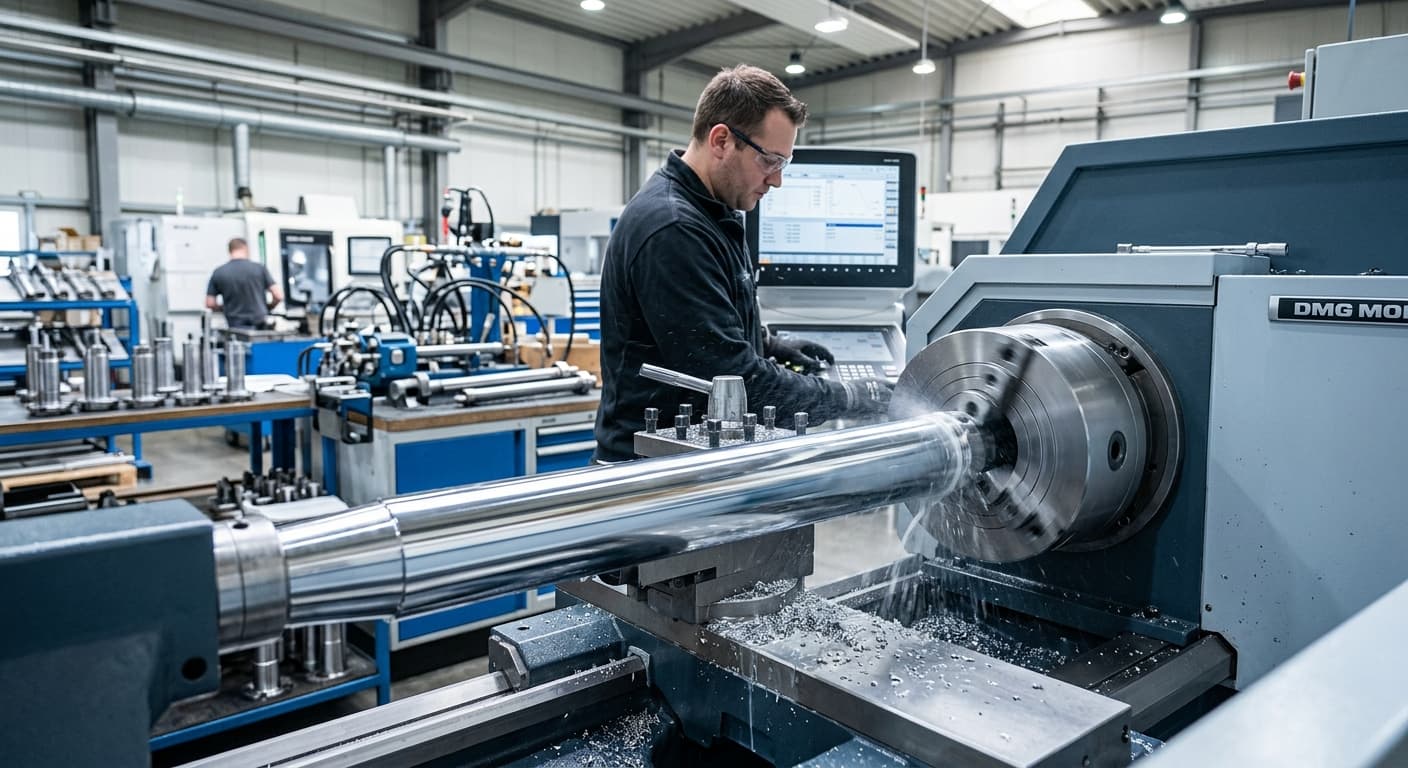

Mechaniczna obróbka prętów chromowanych: Toczenie i frezowanie

Największym wyzwaniem podczas toczenia prętów chromowanych jest przejście przez twardą warstwę chromu (HV850-1100) bez uszkodzenia narzędzia i bez odpryskiwania powłoki w miejscu wyjścia noża.

Narzędzia i geometria ostrza

Do obróbki prętów Cromax zaleca się stosowanie płytek z węglików spiekanych z odpowiednio dobranymi powłokami PVD lub CVD. Ważne są następujące aspekty:

Łamacz wióra: Musi być dostosowany do usuwania długich, ciągłych wiórów, które mogłyby porysować gotową powierzchnię chromowaną.
Kąt natarcia: Zaleca się stosowanie geometrii dodatniej, która zmniejsza siły skrawania i minimalizuje ryzyko drgań.
Materiały narzędziowe: W fazie przebijania się przez warstwę chromu najlepiej sprawdzają się płytki o wysokiej udarności. Po zagłębieniu się w materiał rodzimy, można zwiększyć prędkość skrawania.

Parametry procesowe i chłodzenie

Prędkość skrawania (Vc) dla prętów Cromax 280X może oscylować w granicach 200-300 m/min przy zastosowaniu nowoczesnych narzędzi. Kluczowe jest jednak obfite chłodzenie. Emulsja chłodząca spełnia dwie role: odprowadza ciepło ze strefy skrawania oraz smaruje powierzchnię, co zapobiega przyklejaniu się mikro-wiórów chromu do ostrza narzędzia. Należy unikać przerywanego chłodzenia, które może prowadzić do szoku termicznego i pękania krawędzi tnącej.

Zabezpieczenie powierzchni podczas mocowania

Podczas obróbki w tokarce, pręt musi być zamocowany stabilnie. Aby uniknąć mechanicznych uszkodzeń powłoki chromowej przez szczęki uchwytu, należy stosować:

Tuleje ochronne wykonane z miękkich materiałów (miedź, mosiądz, aluminium).
Specjalne miękkie szczęki, precyzyjnie przetoczone pod średnicę pręta.
Podparcie podtrzymką (okularami) z rolkami z tworzywa sztucznego, jeśli długość pręta tego wymaga.

Technologia spawania tłoczysk – zachowanie integralności powłoki

Spawanie jest często najbardziej krytycznym etapem produkcji siłownika. Błędy na tym etapie mogą prowadzić do korozji podpowłokowej, pęknięć zmęczeniowych oraz uszkodzenia uszczelnień przez odpryski spawalnicze.

Przygotowanie krawędzi i strefy wpływu ciepła (SWC)

Przed spawaniem ucha tłoczyska lub końcówki gwintowanej, konieczne jest usunięcie warstwy chromu z obszaru bezpośrednio przylegającego do spoiny (zazwyczaj 5-10 mm od krawędzi). Chromowanie w strefie spoiny może prowadzić do zanieczyszczenia metalu spoiny chromem, co powoduje jej kruchość i podatność na pękanie gorące.

Metody spawania rekomendowane dla produktów Cromax

Spawanie tarciowe: Jest to najbardziej rekomendowana metoda przez Ovako i HP-Hydraulika dla produkcji seryjnej. Zapewnia doskonałą strukturę złącza bez wprowadzania obcych materiałów i z minimalną strefą wpływu ciepła.
Spawanie MAG (135): Najpopularniejsze w warunkach warsztatowych i przy produkcji jednostkowej. Wymaga stosowania drutów spawalniczych wysokiej jakości (np. klasa G3Si1 lub G4Si1) oraz gazów osłonowych na bazie argonu i CO2.
Spawanie TIG (141): Stosowane przy mniejszych średnicach i tam, gdzie wymagana jest najwyższa estetyka i precyzja spoiny.

Ochrona przed odpryskami

Odpryski spawalnicze to wróg numer jeden powłok chromowych. Nawet mikroskopijne kropelki stopionego metalu, które przywrą do powierzchni pręta, stają się centrami korozji i niszczą uszczelnienia dławnicy w ciągu kilku cykli pracy.

Zalecane metody ochrony:

Stosowanie past i sprayów antyodpryskowych (bezkrzemowych).
Owijanie pręta matami termicznymi lub folią aluminiową w pobliżu miejsca spawania.
Stosowanie tulei osłonowych z tekstolitu lub tektury technicznej.

Pręty hartowane indukcyjnie (Cromax IH) – wyzwania technologiczne

Pręty hartowane indukcyjnie (IH – Induction Hardened) są stosowane wszędzie tam, gdzie tłoczysko jest narażone na uderzenia mechaniczne (górnictwo, budownictwo). Warstwa zahartowana, znajdująca się bezpośrednio pod chromem, ma twardość rzędu 50-60 HRC, co radykalnie zmienia podejście do obróbki.

Cięcie prętów hartowanych

Standardowe piły taśmowe często zawodzą przy materiałach IH. Zaleca się stosowanie przecinarek ściernych lub specjalistycznych pił taśmowych z zębami z węglika spiekanego. Należy pamiętać o intensywnym chłodzeniu, aby nie doszło do odpuszczenia warstwy hartowanej na końcach pręta.

Obróbka mechaniczna warstwy hartowanej

Aby wykonać gwint lub podtoczenie na pręcie IH, należy najpierw „przebić się” przez warstwę hartowaną (zazwyczaj 1-3 mm głębokości). Wymaga to:

Narzędzi ceramicznych lub bardzo twardych węglików (klasa K).
Zmniejszenia posuwu przy wchodzeniu w materiał.
Często stosuje się metodę szlifowania wstępnego w miejscu, gdzie ma zostać wykonane podtoczenie, aby zdjąć twardą warstwę przed właściwym toczeniem.

Montaż i kontrola końcowa w zakładzie HP-Hydraulika

Ostatnim etapem jest montaż tłoczyska w cylindrze. Firma HP-Hydraulika kładzie ogromny nacisk na czystość i precyzję tego procesu.

Procedura czyszczenia

Po zakończeniu wszelkich procesów obróbczych, pręt musi zostać poddany rygorystycznemu czyszczeniu. Resztki chłodziwa, opiłki metalu czy pył szlifierski muszą zostać usunięte. Zaleca się stosowanie myjek ultradźwiękowych lub mycia natryskowego z pasywacją chemiczną.

Pasowanie i uszczelnienia

Podczas montażu należy zwrócić uwagę na:

Fazowanie krawędzi: Wszystkie krawędzie przejściowe na tłoczysku muszą być zaokrąglone i wypolerowane, aby nie uszkodzić uszczelek wargowych podczas przeciągania tłoczyska przez dławnicę.
Smarowanie montażowe: Użycie odpowiednich olejów lub smarów zgodnych z medium roboczym systemu hydraulicznego ułatwia montaż i zapobiega „rozruchowi na sucho”.
Kontrola momentu dokręcania: Użycie kluczy dynamometrycznych przy montażu tłoka na tłoczysku zapobiega przeciążeniu gwintu i deformacji materiału.

Kontrola jakości

Każdy gotowy element w HP-Hydraulika przechodzi kontrolę końcową, która obejmuje:

Pomiar chropowatości powierzchni (parametry Ra, Rz, Rmax).
Kontrolę grubości powłoki chromowej metodami nieniszczącymi.
Sprawdzenie bicia promieniowego (współosiowości).
Testy ciśnieniowe gotowego siłownika (jeśli usługa obejmuje kompletny montaż).

Podsumowanie

Praca z prętami chromowanymi klasy Cromax wymaga kultury technicznej i specjalistycznego oprzyrządowania. Wybór HP-Hydraulika jako dostawcy i partnera technologicznego daje gwarancję, że zakupiony materiał zostanie wykorzystany w sposób optymalny. Kluczem do trwałości siłownika jest synergia pomiędzy doskonałą stalą Ovako a precyzyjną obróbką mechaniczną, która szanuje właściwości powłoki chromowej.

Przestrzeganie powyższych wytycznych – od doboru narzędzi tokarskich, poprzez ochronę przed odpryskami spawalniczymi, aż po precyzyjny montaż – pozwala na pełne wykorzystanie potencjału technologii chromowania twardego. Dzięki temu siłowniki hydrauliczne mogą pracować bezawaryjnie w najbardziej wymagających środowiskach, takich jak kopalnie, place budowy czy jednostki morskie, gdzie koszt każdej godziny przestoju jest krytyczny dla rentowności operacji.
