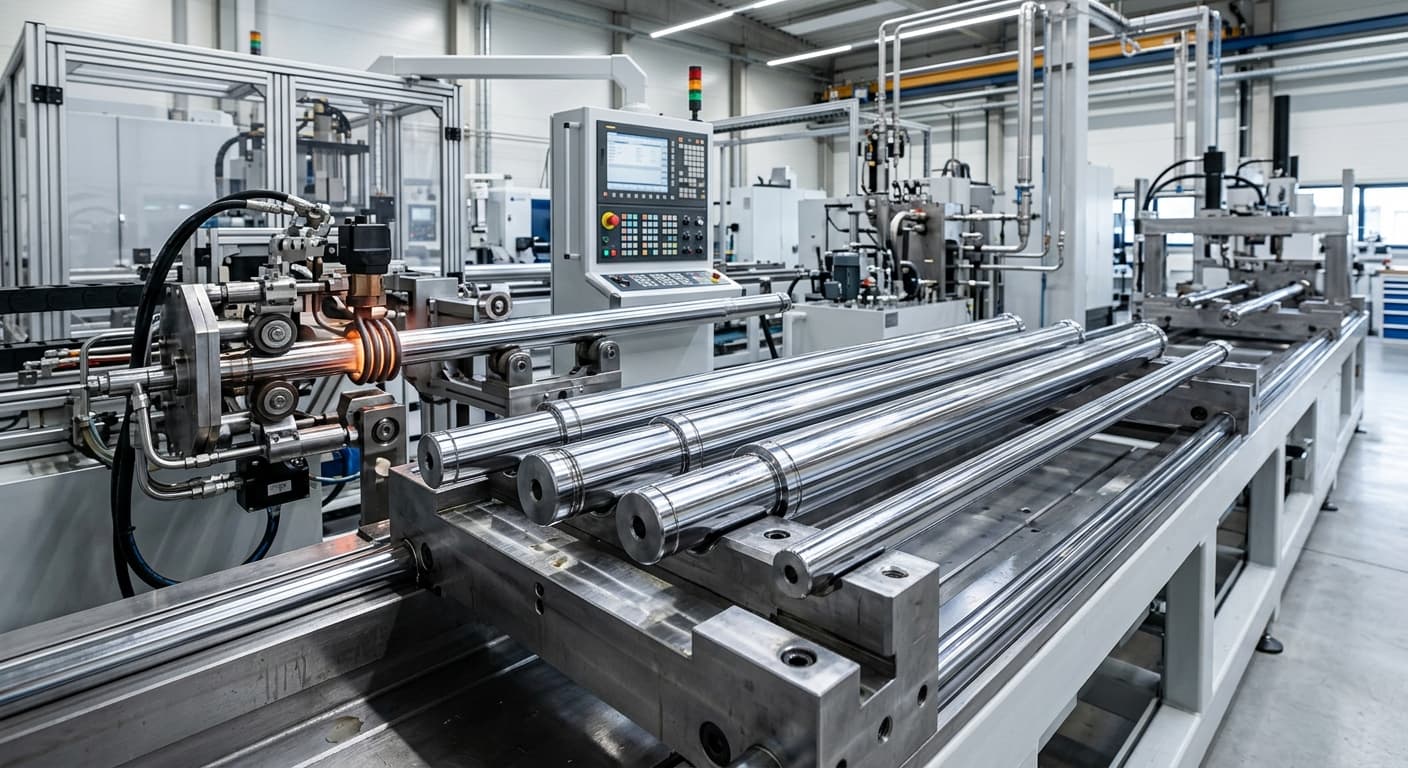

Nowoczesna inżynieria tłoczysk: Synergia metalurgii Ovako i technologii powłok Cromax

Wstęp do zaawansowanej inżynierii powierzchni i materiałów

Współczesna hydraulika siłowa stawia przed komponentami maszyn wymagania, które wykraczają poza ramy standardowych rozwiązań metalurgicznych. W centrum tych wyzwań znajduje się tłoczysko – element kluczowy dla sprawności siłownika, narażony na ekstremalne obciążenia mechaniczne, tarcie oraz agresywne czynniki środowiskowe. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dostarcza na rynek rozwiązania oparte na produktach Cromax, które stanowią wzorzec jakości w zakresie chromowania przemysłowego i produkcji prętów stalowych.

Fundamentem niezawodności produktów Cromax jest pełna kontrola nad łańcuchem produkcji, realizowana przez szwedzkiego producenta stali – firmę Ovako. Jako spółka zależna Sanyo Special Steel i część globalnej grupy Nippon Steel, Ovako wdraża model zrównoważonej produkcji, opierając swoją stal w 97% na recyklingu złomu stalowego. Dzięki ponad 35-letniemu doświadczeniu we współpracy z producentami siłowników hydraulicznych oraz zakładom produkcyjnym zlokalizowanym w Szwecji, Holandii, Włoszech i Francji, produkty te łączą innowacyjność z rygorystycznymi standardami testowania każdej partii materiału.

Metalurgia i charakterystyka gatunków stali Cromax

Dobór odpowiedniego materiału bazowego jest pierwszym i najważniejszym krokiem w procesie projektowania siłownika. Wszystkie własności mechaniczne produktów Cromax są gwarantowane w stanie gotowym, czyli po zakończeniu procesu chromowania. Wybór konkretnego gatunku determinuje nie tylko wytrzymałość, ale również spawalność i podatność na obróbkę.

Cromax 180X i 180X CD – ekonomiczna wydajność

Gatunek 180X to stal średniowęglowa mikrostopowa, stworzona jako optymalny wybór dla konwencjonalnych siłowników hydraulicznych. Jej skład chemiczny (C 0.38 %, Mn 0.7 %, V 0.08 %, S 0.020 %) zapewnia korzystniejszy parametr spawalności CEV (max 0.62) w porównaniu do standardowej stali C45E (CEV 0.77).

• Parametry mechaniczne dla średnic 20-90 mm: granica plastyczności Re >= 500 MPa, wytrzymałość na rozciąganie Rm >= 750 MPa, wydłużenie A5 >= 16 %, twardość 230-280 HB.
• Wariant 180X CD (ciągniony na zimno): zachowuje ten sam skład chemiczny, oferując podwyższoną granicę plastyczności Re >= 690 MPa oraz wytrzymałość Rm >= 800 MPa przy twardości 250-300 HB.
• Opcja hartowania indukcyjnego: wariant ten zapewnia twardość pod warstwą chromu na poziomie min. 55 HRC. Głębokość hartowania wynosi od 1.0-1.6 mm dla średnic poniżej 40 mm, do 1.4-2.0 mm dla średnic od 40 do 90 mm.

Cromax 280X – standard wysokiej wytrzymałości

Cromax 280X to flagowy produkt Ovako, charakteryzujący się doskonałą kombinacją wytrzymałości, obrabialności i spawalności. Jest to stal mikrostopowa, która pozwala na znaczną optymalizację kosztów produkcji poprzez możliwość zmniejszenia średnicy tłoczyska przy zachowaniu tej samej wytrzymałości.

• Dla średnic 20-90 mm: Re >= 520 MPa, Rm 650-800 MPa, A5 19 %, twardość 200-240 HB oraz udarność >= 27 J przy temperaturze -20 st. C.
• Dla większych średnic (91-125 mm): Re >= 440 MPa, Rm 550-700 MPa.
• Dla średnic powyżej 125 mm: Re >= 350 MPa, Rm 500-700 MPa.
• Zastosowanie: Hydraulika mobilna w rolnictwie, ładowarkach i maszynach budowlanych. W wersji hartowanej indukcyjnie (280X IH o twardości >= 45 HRC) znajduje zastosowanie m.in. w cylindrach pitch turbin wiatrowych.

Cromax 482 oraz 42CrMo4 – rozwiązania do zadań specjalnych

Wielu inżynierów błędnie utożsamia gatunek Cromax 482 ze stalą 42CrMo4. Należy podkreślić, że są to dwa odrębne gatunki o różnych właściwościach.

• Cromax 482: Stal średniowęglowa mikrostopowa, zawsze hartowana indukcyjnie (twardość powierzchniowa >= 55 HRC). Charakteryzuje się wysoką granicą plastyczności (Re >= 580 MPa dla średnic < 125 mm). Sztywne podłoże pod chromem sprawia, że jest to idealny materiał do maszyn leśnych i budowlanych narażonych na silne uderzenia.
• Cromax 42CrMo4: Niskostopowa stal chromowo-molibdenowa, hartowana i odpuszczana (ulepszana cieplnie). Oferuje najwyższe parametry dla obciążeń dynamicznych. Dla średnic < 40 mm osiąga Re >= 750 MPa oraz Rm 1000-1200 MPa. Jest powszechnie stosowana w obudowach zmechanizowanych w górnictwie.

Pozostałe gatunki: C35E oraz Cromax Tube

• Cromax C35E: Stosowany głównie dla mniejszych średnic. Poniżej 20 mm oferuje Re >= 345 MPa i Rm >= 590 MPa.
• Cromax Tube (rura tłoczyskowa): Rozwiązanie dedykowane aplikacjom, w których kluczowa jest redukcja masy lub konieczność prowadzenia medium (oleju) przez środek tłoczyska. Zapewnia Re >= 450 MPa i twardość powierzchniową >= 45 HRC.

Systemy ochrony korozyjnej i wykonania powierzchni

Odporność korozyjna tłoczyska nie zależy od gatunku stali, lecz od wybranego wykonania powierzchni. Ovako oferuje cztery precyzyjnie zdefiniowane poziomy ochrony, testowane zgodnie z normą ISO 9227 (testy w mgle solnej) i oceniane wg ISO 10289 (rating R).

1. Cromax (standard): Pojedyncza warstwa chromu o grubości zazwyczaj powyżej 20 um. Gwarantuje odporność do 40 h w teście AASS (mgła solna z kwasem octowym) oraz do 120 h w teście NSS (mgła obojętna) przy zachowaniu najwyższej oceny jakościowej (rating 10).
2. Cromax C: Wykonanie z podwójną warstwą chromu. Zapewnia zwiększoną barierę przed penetracją czynników korozyjnych. Odporność wzrasta do 80 h AASS oraz 240 h NSS (rating 10).
3. NiKrom 150 (Ni-Cromax): System dwuwarstwowy składający się z warstwy niklu (>= 10 um) i warstwy chromu (>= 20 um). Nikiel, będący warstwą ciągliwą i pozbawioną porów, stanowi barierę odcinającą stal od środowiska. Gwarantuje min. 150 h AASS oraz min. 500 h NSS.
4. NiKrom 500: Najbardziej zaawansowana ochrona, gdzie warstwa niklu wynosi min. 30 um, a chromu min. 20 um. System ten wytrzymuje min. 500 h w teście AASS oraz ekstremalne 1500 h w teście NSS. Jest to rozwiązanie dedykowane dla przemysłu offshore, morskiego oraz najbardziej wymagających maszyn górniczych i rolniczych.

Każda warstwa chromu Cromax charakteryzuje się kontrolowaną siecią mikropęknięć. Choć twardy chrom zapewnia doskonałą odporność na ścieranie i niskie tarcie, to właśnie dodatek niklu w serii NiKrom pozwala osiągnąć odporność korozyjną porównywalną z chromowaną stalą nierdzewną.

Parametry techniczne i standardy wykonania

Precyzja wykonania prętów dostarczanych przez HP-Hydraulika opiera się na rygorystycznych tolerancjach i parametrach fizycznych, które są wspólne dla całej rodziny produktów Cromax.

• Twardość warstwy chromu: Minimum 850 HV0.1, co zapewnia wyjątkową odporność na zużycie ścierne.
• Grubość chromu: Standardowo powyżej 20 um (dla najmniejszych średnic <= 20 mm gwarantowane minimum to 15 um).
• Chropowatość powierzchni: Parametr Ra mieści się w przedziale <= 0.2 um (typowo 0.05-0.10 um), natomiast Rt wynosi <= 2.0 um (dla serii NiKrom nawet <= 1.6 um).
• Tolerancja średnicy: Standardem jest ISO f7, przy czym owalność nie może przekraczać 50 % przedziału tolerancji.
• Prostoliniowość: Dla średnic poniżej 30 mm dopuszczalne odchylenie to max 0.1 mm na 0.5 m długości. Dla większych średnic norma wynosi max 0.1 mm na 1.0 m.
• Zakres wymiarowy: Produkcja obejmuje średnice od 10 do 150 mm dla standardowego Cromaxu oraz od 18 do 160 mm dla serii NiKrom. Standardowa długość handlowa prętów to 6100 mm.

Ekonomiczne aspekty wyboru produktów Cromax

Zastosowanie wysokojakościowych prętów od oficjalnego dystrybutora Ovako przynosi realne korzyści finansowe na etapie projektowania i eksploatacji. Kluczowa jest tu „Zasada ekonomiczna Ovako”, która wskazuje na potencjał oszczędności wynikający z zastosowania stali o wyższej granicy plastyczności (np. zamiana C45E na 280X).

Zmniejszenie średnicy tłoczyska o zaledwie 5 mm może wygenerować około 15 % oszczędności kosztów materiałowych. Ovako stosuje konkretny wzór matematyczny do obliczania tych korzyści: procent oszczędności definiowany jest jako (1 - e do potęgi (-0.032 x różnica średnic)) x 100. Wykorzystanie mocniejszego materiału, takiego jak 280X, pozwala na redukcję masy siłownika i mniejsze zużycie surowców przy jednoczesnym podniesieniu parametrów pracy urządzenia.

Podsumowanie i wsparcie techniczne

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. zapewnia nie tylko dostęp do najwyższej klasy półproduktów metalurgicznych Ovako, ale również pełne wsparcie techniczne i ekspertize w zakresie ich doboru. Dzięki zrozumieniu różnic między poszczególnymi gatunkami stali, takimi jak mikrostopowy 180X czy ulepszany cieplnie 42CrMo4, oraz świadomemu wyborowi powłok ochronnych od standardowego chromu po zaawansowane systemy NiKrom, klienci mogą budować urządzenia o bezprecedensowej trwałości.

Każdy projekt regeneracji lub budowy nowego układu hydraulicznego wymaga indywidualnego podejścia. Wykorzystanie prętów Cromax to gwarancja powtarzalności parametrów, czystości stali pochodzącej z recyklingu i ochrony powierzchniowej, która sprosta najbardziej agresywnym środowiskom pracy.
