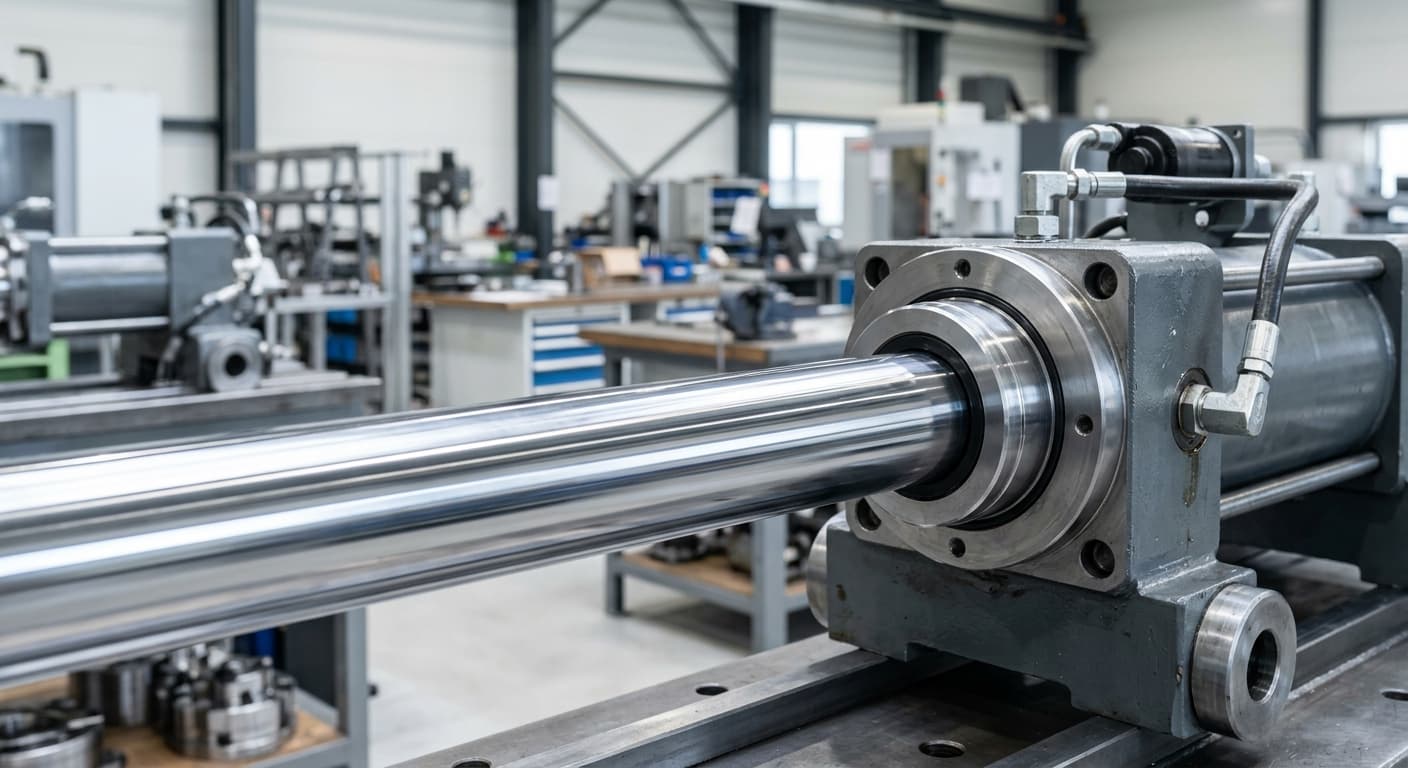

Mikrogeometria powierzchni tłoczysk: Klucz do wydajności i trwałości maszyn

Wprowadzenie: Powierzchnia tłoczyska jako element krytyczny układu

W nowoczesnej hydraulice siłowej, gdzie dążenie do maksymalizacji gęstości mocy oraz wydajności energetycznej jest priorytetem, każdy komponent odgrywa istotną rolę. Tłoczysko siłownika hydraulicznego, będące łącznikiem między energią płynu pod ciśnieniem a pracą mechaniczną, jest wystawione na najbardziej wymagające warunki eksploatacyjne. Choć na pierwszy rzut oka pręt chromowany może wydawać się gładkim, metalicznym elementem, jego rzeczywista mikrostruktura i topografia powierzchni determinują żywotność całego systemu.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel firmy Ovako i dystrybutor prętów marki Cromax, kładzie szczególny nacisk na zrozumienie fizyki powierzchni. W niniejszym artykule przyjrzymy się, dlaczego standardowe parametry chropowatości to tylko wierzchołek góry lodowej w ocenie jakości pręta chromowanego oraz jak precyzyjne wykończenie powierzchni wpływa na współpracę z uszczelnieniami i retencję filmu olejowego.

Znaczenie parametrów chropowatości poza wskaźnikiem Ra

W większości specyfikacji technicznych jedynym podawanym parametrem chropowatości jest Ra (średnie arytmetyczne odchylenie profilu). Jest to jednak uproszczenie, które w zaawansowanych aplikacjach hydraulicznych okazuje się niewystarczające. Ra nie daje informacji o kształcie wierzchołków i dolin profilu, co ma kluczowe znaczenie dla mechaniki styku i smarowania.

Dlaczego parametr Ra to za mało?

Parametr Ra jest wartością uśrednioną. Dwa profile o identycznym Ra mogą mieć całkowicie różną charakterystykę pracy:

1. Profil z ostrymi wierzchołkami: Powoduje szybkie ścieranie wargi uszczelniającej, działając na nią jak mikro-nóż.
2. Profil z zaokrąglonymi wierzchołkami i głębokimi dolinami: Zapewnia doskonałe wsparcie dla uszczelnienia i jednocześnie magazynuje olej w dolinach.

Z perspektywy inżynieryjnej, w HP-Hydraulika analizujemy szerszy zakres parametrów, które są standardem w produktach Cromax:

• Rz (Wysokość chropowatości według 10 punktów): Określa dystans między najwyższymi a najniższymi punktami profilu. Zbyt wysokie Rz zwiększa ryzyko wycieków.
• Rmax (Maksymalna wysokość profilu): Pozwala zidentyfikować pojedyncze, niebezpieczne defekty powierzchni, które mogą uszkodzić uszczelkę przy pierwszym cyklu pracy.
• Rpk (Zredukowana wysokość wierzchołków): Wskazuje, jak szybko powierzchnia ulegnie dotarciu w początkowej fazie pracy.
• Rvk (Zredukowana głębokość dolin): Kluczowy parametr określający zdolność powierzchni do zatrzymywania oleju, co zapobiega pracy na sucho.

Precyzyjne kontrolowanie tych wartości podczas procesu szlifowania i polerowania przed chromowaniem (oraz polerowania wykańczającego) jest tym, co odróżnia pręty Cromax od standardowych prętów chromowanych dostępnych na rynku.

Hydrodynamika filmu olejowego na powierzchni chromowanej

Podstawowym zadaniem powłoki chromowej w siłowniku, oprócz ochrony antykorozyjnej, jest zapewnienie idealnego podłoża dla powstania stabilnego filmu olejowego. Zjawisko to nazywamy smarowaniem hydrodynamicznym lub elastohydrodynamicznym (EHL).

Mechanizm retencji płynu

Twarde chromowanie techniczne charakteryzuje się specyficzną mikrostrukturą tzw. mikropęknięć (micro-cracks). Choć dla laika termin „pęknięcia” brzmi negatywnie, w inżynierii powierzchni chromowej są one pożądane. Sieć tych mikrokanalików pełni rolę mikro-zbiorników na olej hydrauliczny. Podczas wysuwu tłoczyska, cienka warstwa oleju pozostaje w tych zagłębieniach, smarując uszczelnienie zgarniające i ciśnieniowe.

Ryzyko zbyt gładkiej powierzchni

Częstym błędem przy regeneracji siłowników jest polerowanie tłoczyska „na lustro” bez kontroli parametrów technicznych. Zbyt niska chropowatość (np. Ra < 0,05 µm) prowadzi do zjawiska adhezji (sklejania się) uszczelki z metalem. Efektem jest:

• Zjawisko stick-slip (drgania przy małych prędkościach),
• Przegrzewanie się wargi uszczelniającej,
• Przedwczesne stwardnienie elastomeru i utrata szczelności.

Optymalna powierzchnia, jaką gwarantują pręty Cromax dystrybuowane przez HP-Hydraulika, oscyluje zazwyczaj w granicach Ra 0,10–0,20 µm, co jest „złotym środkiem” między minimalizacją tarcia a trwałością uszczelnień.

Specyfika branżowa: Wyzwania dla powierzchni w budownictwie i rolnictwie

Zastosowanie prętów chromowanych różni się diametralnie w zależności od środowiska pracy maszyny. HP-Hydraulika, dostarczając materiały i świadcząc usługi serwisowe, dopasowuje specyfikację tłoczysk do konkretnych zagrożeń.

Przemysł budowlany i wydobywczy

W maszynach takich jak koparki, spychacze czy wiertnice, tłoczyska są narażone na uderzenia mechaniczne (odpryski kamieni) oraz ekstremalne zanieczyszczenie pyłem kwarcowym.

1. Odporność na uderzenia: Tutaj kluczowe jest zastosowanie prętów hartowanych indukcyjnie (Cromax 42MnV6 IH). Warstwa hartowana pod chromem zapobiega odkształceniom plastycznym bazy stalowej (tzw. efektowi jajka), co mogłoby doprowadzić do pękania i złuszczania się powłoki chromowej.
2. Abrazja: Pył budowlany dostający się pod uszczelkę działa jak ścierniwo. Jednolita twardość powłoki chromowej (powyżej 850 HV) jest jedyną barierą chroniącą pręt przed porysowaniem wzdłużnym.

Rolnictwo i środowiska korozyjne

W rolnictwie największym wyzwaniem jest korozja chemiczna wywołana przez nawozy sztuczne, gnojowicę oraz środki ochrony roślin.

• Pręty chromowane muszą posiadać wysoką szczelność powłoki (niską porowatość).
• Technologia Cromako, oparta na optymalizacji procesu galwanicznego Ovako, zapewnia wyjątkową odporność w testach w komorze solnej (NSS), co przekłada się na lata bezawaryjnej pracy maszyn polowych bez śladów korozji wżerowej.

Inżynieria produkcji i regeneracji w HP-Hydraulika

Jako oficjalny przedstawiciel Ovako, firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. stosuje standardy, które wykraczają poza zwykłą sprzedaż komponentów. Proces doboru i obróbki materiału na tłoczyska opiera się na rygorystycznych wytycznych.

Proces przygotowania materiału

Produkcja wysokiej jakości tłoczyska zaczyna się na długo przed procesem galwanicznym.

1. Wybór stali: Stosowanie stali Cromax zapewnia powtarzalność składu chemicznego i czystości metalurgicznej. To fundament, który eliminuje ryzyko powstawania wad powierzchniowych po chromowaniu.
2. Szlifowanie bezkłowe: Gwarantuje idealną cylindryczność i przygotowuje topografię pod chrom. Każde uchybienie na tym etapie zostanie uwydatnione przez powłokę chromową.
3. Chromowanie twarde: Proces odbywa się w kontrolowanych warunkach termicznych i prądowych, co zapewnia równomierny przyrost warstwy (zazwyczaj 20-50 µm na stronę).
4. Superfinisz (Polerowanie końcowe): To etap, na którym nadajemy prętowi ostateczną mikrogeometrię, usuwając luźne fragmenty chromu i wygładzając wierzchołki, aby chronić uszczelnienia.

Regeneracja jako proces technologiczny

Naprawa siłowników w HP-Hydraulika to nie tylko wymiana uszczelnień. Jeśli tłoczysko posiada uszkodzenia, wykonujemy:

• Analizę zużycia i pomiary metrologiczne.
• Szlifowanie naprawcze pod wymiar podwymiarowy lub całkowite usunięcie starej powłoki.
• Ponowne chromowanie i polerowanie do wymiaru nominalnego.
• Dobór odpowiednich materiałów uszczelniających, które będą współpracować z nową charakterystyką powierzchni.

Aspekty ekonomiczne: Dlaczego jakość powierzchni się opłaca?

Wielu użytkowników maszyn kieruje się wyłącznie ceną zakupu pręta chromowanego. Jednak z perspektywy Total Cost of Ownership (TCO – całkowity koszt posiadania), wybór produktów o kontrolowanej mikrogeometrii, takich jak Cromax, generuje realne oszczędności.

• Redukcja przestojów: Najdroższym elementem awarii siłownika nie jest uszczelka czy olej, lecz czas, w którym maszyna nie pracuje. Wyższa jakość powierzchni wydłuża interwały między naprawami o 100-300%.
• Oszczędność komponentów: Tłoczysko o optymalnych parametrach Rvk (retencja oleju) drastycznie zmniejsza zużycie drogich uszczelnień wielowargowych.
• Niższe zużycie energii: Mniejszy współczynnik tarcia przekłada się na mniejsze opory ruchu siłownika, co w skali całej maszyny oznacza wymierne oszczędności paliwa lub energii elektrycznej.

Podsumowanie

Mikrogeometria i topografia powierzchni tłoczysk to dziedziny, w których detale mierzone w mikrometrach decydują o sukcesie wielotonowych maszyn. Współpraca z HP-Hydraulika Siłowa i Mechanika Maszyn s.c. daje pewność, że pręty chromowane oraz usługi regeneracji są realizowane w oparciu o najnowocześniejszą wiedzę materiałową i technologiczną firmy Ovako.

Zrozumienie, że parametry takie jak Rz, Rpk czy Rvk są równie ważne co twardość chromu, pozwala na projektowanie i serwisowanie układów hydraulicznych, które wytrzymują próbę czasu w najcięższych warunkach – od rolnictwa po przemysł ciężki. Inwestycja w technologię Cromax to nie tylko zakup produktu, to gwarancja przewidywalności eksploatacyjnej, która jest fundamentem nowoczesnego przemysłu.
