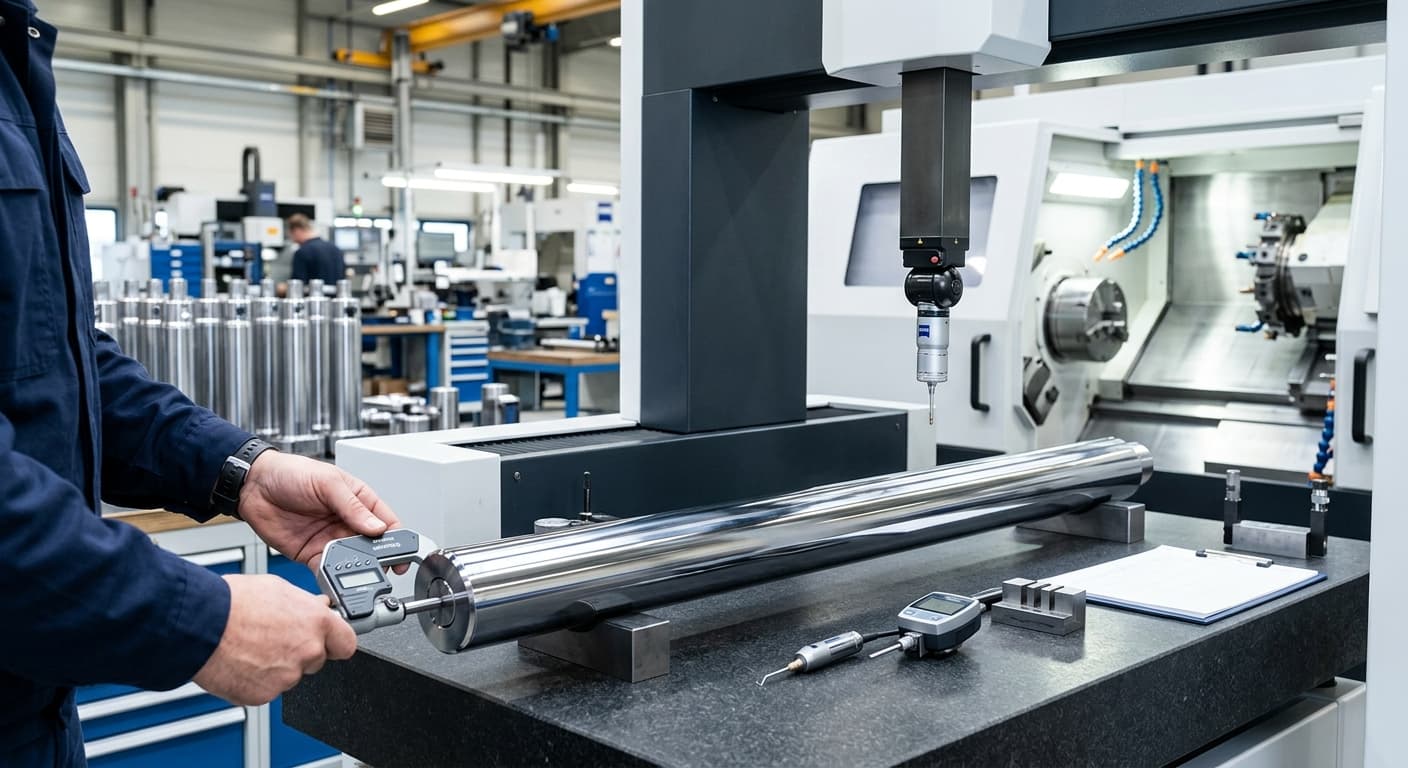

Metrologia i diagnostyka powłok chromowych w hydraulice siłowej

Wprowadzenie do inżynierii pomiarowej w procesach chromowania

W nowoczesnej hydraulice siłowej, gdzie parametry pracy maszyn stają się coraz bardziej wyśrubowane, jakość powierzchni tłoczysk przestaje być kwestią estetyki, a staje się fundamentem niezawodności całego układu. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., będąca oficjalnym przedstawicielem marki Ovako i producentem prętów chromowanych, kładzie szczególny nacisk na precyzyjną diagnostykę i metrologię powłok typu Cromax.

Zrozumienie, że powłoka chromowa to nie tylko warstwa ochronna, ale złożony system techniczny o konkretnych parametrach fizykochemicznych, pozwala na optymalizację kosztów eksploatacji maszyn w górnictwie, budownictwie czy przemyśle morskim. Artykuł ten analizuje kluczowe aspekty diagnostyki powłok chromowych, od parametrów chropowatości, przez badanie mikrotwardości, aż po zaawansowane testy odporności korozyjnej i analizę mikrostruktury.

Parametry geometryczne powierzchni i ich wpływ na układ uszczelnień

Podstawowym elementem oceny jakości pręta chromowanego jest analiza jego topografii powierzchni. Tradycyjne podejście ograniczające się jedynie do parametru Ra (średnie arytmetyczne odchylenie profilu chropowatości) jest w nowoczesnej inżynierii niewystarczające.

Złożoność parametrów chropowatości

Dokładna diagnostyka powierzchni tłoczyska wymaga analizy szerszego spektrum parametrów, które bezpośrednio korelują z żywotnością uszczelnień hydraulicznych:

1. Parametr Ra: Choć najpopularniejszy, określa on jedynie średnią wysokość nierówności. W przypadku prętów Cromax, standardowo oscyluje on w granicach 0,10–0,20 µm. Zbyt niskie Ra może prowadzić do zjawiska „pływania” uszczelnienia i zerwania filmu olejowego, natomiast zbyt wysokie powoduje przyspieszone zużycie cierne materiału uszczelniającego.
2. Parametr Rz: Określa on wysokość chropowatości według dziesięciu punktów. Jest kluczowy dla wykrywania pojedynczych, wysokich wierzchołków profilu, które mogą mechanicznie uszkadzać wargi uszczelnień.
3. Parametr Rmax (lub Ry): Wskazuje największą wysokość profilu w obrębie odcinka pomiarowego. Diagnostyka tego parametru pozwala wyeliminować pręty z lokalnymi wadami powierzchniowymi.
4. Parametry funkcyjne (Rk, Rpk, Rvk): Są to parametry z krzywej nośnej (Abbott-Firestone). Rpk opisuje wysokość wierzchołków (wpływ na docieranie), Rk określa głębokość rdzenia profilu, a Rvk informuje o zdolności powierzchni do zatrzymywania medium smarnego w dolinach profilu. W wysokiej klasy prętach chromowanych dąży się do minimalizacji Rpk przy jednoczesnym zachowaniu kontrolowanego Rvk.

Metodyka pomiaru chropowatości

Pomiar musi być wykonywany przy użyciu kalibrowanych profilometrów stykowych lub optycznych. Kluczowe jest zachowanie odpowiedniego odcinka elementarnego (cut-off), który dla powierzchni chromowanych zazwyczaj wynosi 0,8 mm. Błędy pomiarowe wynikające z niewłaściwego doboru parametrów urządzenia mogą prowadzić do błędnej oceny przydatności elementu, co w konsekwencji skutkuje awariami siłowników w terenie.

Diagnostyka grubości i przyczepności warstwy chromu

Grubość powłoki chromu twardego (technicznego) jest parametrem decydującym o barierowej ochronie korozyjnej oraz odporności na uszkodzenia mechaniczne. HP-Hydraulika, dostarczając pręty na tłoczyska, zapewnia powłoki o grubościach dostosowanych do specyficznych wymagań normatywnych i środowiskowych.

Metody pomiaru grubości powłoki

Wyróżniamy dwie główne grupy metod diagnostycznych:

1. Metody nieniszczące (NDT):
   • Metoda magnetyczno-indukcyjna: Wykorzystywana do pomiaru powłok niemagnetycznych (chrom) na podłożu ferromagnetycznym (stal). Jest to najczęściej stosowana metoda w kontroli seryjnej i przy odbiorach technicznych.
   • Metoda wiroprądowa: Stosowana rzadziej w przypadku standardowej stali, ale przydatna przy specyficznych stopach podłoża.
2. Metody niszczące:
   • Analiza metalograficzna (zgład poprzeczny): Polega na wycięciu fragmentu pręta, wykonaniu inkluzji w żywicy, szlifowaniu i polerowaniu, a następnie pomiarze pod mikroskopem świetlnym. Jest to metoda arbitralna, pozwalająca nie tylko na precyzyjny pomiar grubości, ale także na ocenę struktury krystalicznej i ciągłości powłoki.

Ocena adhezji (przyczepności)

Nawet najgrubsza warstwa chromu jest bezużyteczna, jeśli nie wykazuje odpowiedniej przyczepności do podłoża stalowego. W diagnostyce przemysłowej stosuje się:

• Test szoku termicznego: Polega na nagrzaniu próbki do określonej temperatury (np. 300°C) i gwałtownym schłodzeniu w wodzie. Brak pęcherzy czy złuszczeń świadczy o prawidłowym wiązaniu metalicznym.
• Testy mechaniczne (wg normy ISO 2819): Takie jak test zarysowania czy test wyginania, które pozwalają określić podatność powłoki na odpryskiwanie pod wpływem odkształceń plastycznych podłoża.

Mikrotwardość i właściwości mechaniczne warstwy wierzchniej

Chromowanie twarde charakteryzuje się wyjątkowo wysoką twardością, która jest kluczowa dla odporności tłoczyska na ścieranie oraz uderzenia cząstek stałych (np. piasku, pyłu kopalnianego). W diagnostyce jakościowej prętów Cromax parametr ten jest monitorowany z najwyższą starannością.

Pomiary mikrotwardości metodą Vickersa

Standardem w branży jest pomiar mikrotwardości metodą Vickersa (HV), zazwyczaj pod obciążeniem 100 gramów (HV0.1).

1. Wartości docelowe: Dla profesjonalnych powłok chromowych twardych przyjmuje się zakres od 800 do 1100 HV0.1. Wartości poniżej 800 HV mogą sugerować błędy w procesie galwanicznym (np. niewłaściwa gęstość prądu lub skład kąpieli), co przekłada się na drastyczne skrócenie czasu eksploatacji.
2. Profil twardości: W przypadku prętów hartowanych indukcyjnie (Cromax 42MnV7 IH), diagnostyka obejmuje również badanie rozkładu twardości od powierzchni w głąb materiału bazowego. Kluczowe jest zachowanie łagodnego przejścia między ekstremalnie twardym chromem, hartowaną warstwą podpowierzchniową (ok. 50-60 HRC) a ciągliwym rdzeniem.

Odporność na zużycie ścierne

Diagnostyka mikrotwardości jest bezpośrednio powiązana z odpornością na ścieranie. W warunkach laboratoryjnych stosuje się testy typu „pin-on-disk” lub testy z użyciem ścierniwa, aby zweryfikować, jak powłoka zachowuje się w kontakcie z zanieczyszczeniami obecnymi w układach hydraulicznych.

Diagnostyka mikrostrukturalna: Gęstość mikropęknięć

Unikalną cechą chromowania technicznego jest występowanie tzw. sieci mikropęknięć (micro-cracks). Paradoksalnie, ich obecność jest pożądana, o ile ich gęstość i charakter są ściśle kontrolowane.

Rola sieci mikropęknięć

Sieć ta powstaje w wyniku naprężeń wewnętrznych podczas wydzielania się wodoru w procesie elektrolizy. Prawidłowo uformowana sieć mikropęknięć zapewnia:

• Lepszą retencję filmu olejowego.
• Rozkład naprężeń, co zapobiega pękaniu powłoki pod wpływem obciążeń dynamicznych.
• Zwiększoną odporność korozyjną (dzięki ich dużej gęstości, która utrudnia penetrację czynników korozyjnych do podłoża).

Metody kontroli mikrostruktury

W procesie diagnostycznym realizowanym przez ekspertów HP-Hydraulika, gęstość pęknięć weryfikuje się pod mikroskopem po odpowiednim wytrawieniu powierzchni. Przyjmuje się, że wysokiej jakości powłoka powinna posiadać od 300 do 1000 pęknięć na centymetr bieżący. Zbyt niska gęstość pęknięć (poniżej 250-300) sugeruje powłokę o charakterze makropęknięć, co jest niedopuszczalne, gdyż otwiera bezpośrednią drogę dla korozji wżerowej do stali bazowej.

Badania odporności korozyjnej i normy jakościowe

Ostatnim etapem weryfikacji jakościowej prętów chromowanych są testy przyspieszonej korozji. Pozwalają one na symulację wieloletniej eksploatacji siłownika w agresywnym środowisku w ciągu zaledwie kilkuset godzin.

Testy w komorze solnej

Najważniejszymi standardami w tym zakresie są:

1. NSS (Neutral Salt Spray): Badanie w obojętnej mgle solnej (zgodnie z ISO 9227). Pręty Cromax standardowo wytrzymują tu od 100 do ponad 500 godzin, zależnie od klasy produktu.
2. AASS i CASS: Bardziej agresywne testy z dodatkiem kwasu octowego i chlorku miedzi, stosowane głównie dla powłok pracujących w ekstremalnie korozyjnych warunkach (np. przemysł morski, offshore).

System oceny stopnia skorodowania (Rating)

Wyniki testów korozyjnych interpretuje się według normy ISO 10289. System ocen (od 0 do 10) definiuje dopuszczalny procent powierzchni objętej korozją. Dla nowych prętów opuszczających magazyn HP-Hydraulika, wymagany jest zazwyczaj Rating 9 lub 10, co oznacza całkowity brak korozji lub jedynie śladowe, punktowe wady widoczne pod powiększeniem.

Praktyczne aspekty diagnostyki podczas regeneracji

Firma HP-Hydraulika specjalizuje się nie tylko w dostarczaniu nowych komponentów, ale również w regeneracji siłowników. W procesie naprawczym diagnostyka odgrywa kluczową rolę w podjęciu decyzji o technologii odnowienia powierzchni.

Etapy diagnostyki serwisowej:

1. Wizualna ocena makroskopowa: Identyfikacja zatarć, wbić i łuszczenia się powłoki.
2. Pomiary średnicowe: Użycie mikrometrów w celu wykrycia owalizacji i zwężeń tłoczyska, co może dyskwalifikować pręt z dalszej eksploatacji bez szlifowania podwymiarowego.
3. Defektoskopia magnetyczno-proszkowa lub penetracyjna: Stosowana w celu wykrycia pęknięć zmęczeniowych materiału rodzimego pod warstwą chromu, szczególnie w okolicach gwintów i mocowań ucha siłownika.

Podsumowanie

Metrologia i diagnostyka powłok chromowych to procesy wielowymiarowe, wymagające zarówno zaawansowanego oprzyrządowania, jak i głębokiej wiedzy technicznej. Dla odbiorców prętów chromowanych i usług regeneracji w HP-Hydraulika Siłowa, tak rygorystyczne podejście do kontroli parametrów jest gwarancją, że otrzymany produkt sprosta najtrudniejszym wyzwaniom eksploatacyjnym.

Kluczowe wnioski dla inżynierów i managerów utrzymania ruchu:

• Nie należy polegać wyłącznie na parametrze Ra; pełna charakterystyka powierzchni wymaga analizy parametrów funkcyjnych Rk.
• Mikrotwardość powłoki powinna być regularnie weryfikowana, aby zapewnić odporność na ścieranie.
• Gęstość mikropęknięć jest parametrem decydującym o trwałości korozyjnej prętów chromowanych w dłuższej perspektywie.
• Wybór prętów od sprawdzonego dystrybutora, takiego jak oficjalny przedstawiciel Ovako, minimalizuje ryzyko wad ukrytych, które są niemożliwe do wykrycia bez specjalistycznego zaplecza laboratoryjnego.

Inwestycja w poprawnie zdiagnozowane i zweryfikowane jakościowo tłoczyska to w rzeczywistości inwestycja w ciągłość pracy maszyn i redukcję kosztownych przestojów awaryjnych.
