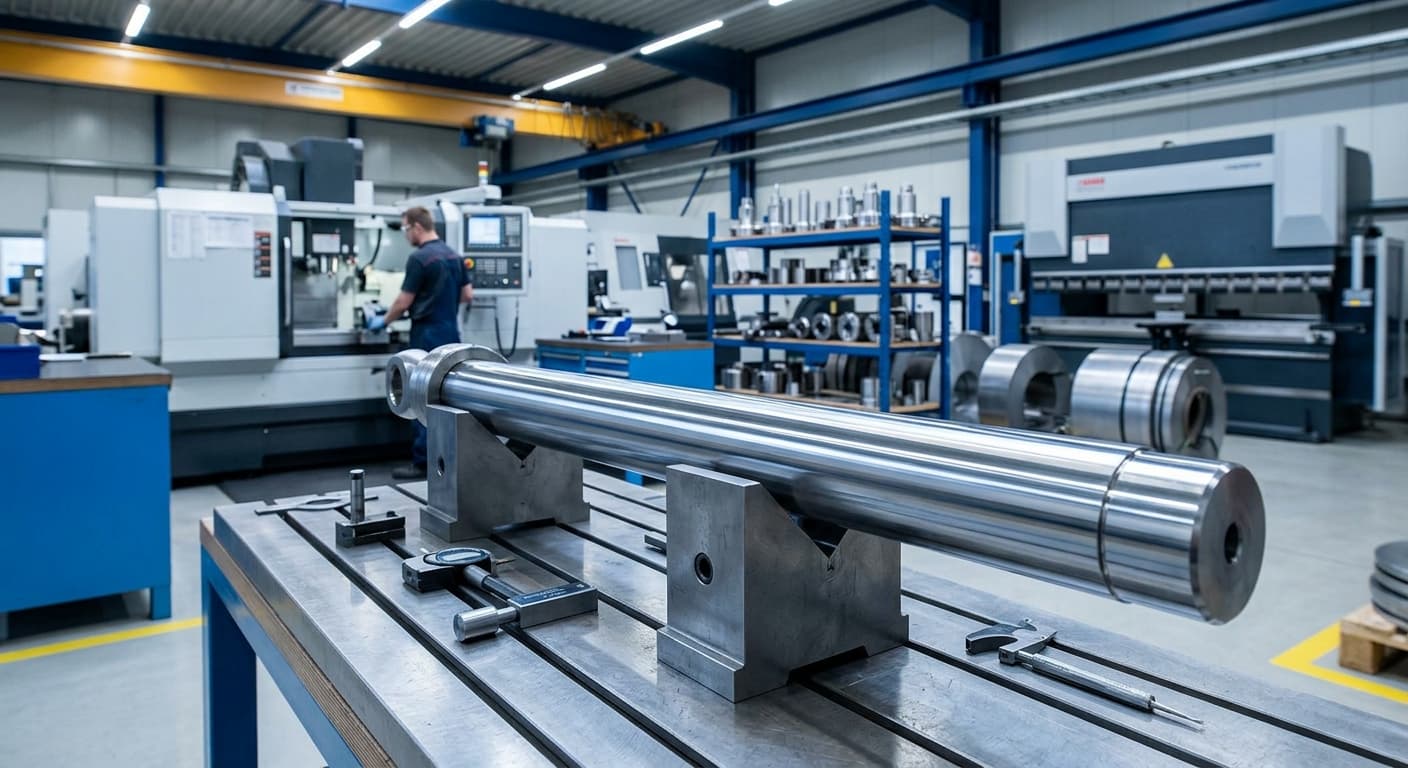

Metalurgia stali bazowej a trwałość powłok chromowych w hydraulice

Wprowadzenie: Synergia metalurgii i elektrochemii

W świecie współczesnej hydrauliki siłowej, gdzie ciśnienia robocze regularnie przekraczają 350 barów, a warunki środowiskowe stają się coraz bardziej agresywne, jakość tłoczysk siłowników jest krytycznym czynnikiem determinującym niezawodność całego systemu. Choć uwaga użytkowników i projektantów często skupia się na samej zewnętrznej warstwie chromu, to w rzeczywistości właściwości eksploatacyjne elementu są wynikiem ścisłej synergii między podłożem stalowym a nałożoną galwanicznie powłoką.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel firmy Ovako i dystrybutor prętów marki Cromax, kładzie szczególny nacisk na zrozumienie procesów zachodzących na styku metalu bazowego i chromu technicznego. Chromowanie twarde nie jest jedynie procesem kosmetycznym; to skomplikowana operacja elektrochemiczna, której powodzenie zależy od czystości metalurgicznej, struktury krystalograficznej oraz przygotowania mechanicznego stali. Niniejszy artykuł szczegółowo omawia, dlaczego wybór odpowiedniego gatunku stali i rygorystyczna kontrola jej parametrów przed wejściem do wanny galwanicznej są kluczowe dla uniknięcia awarii w terenie.

Rola czystości metalurgicznej stali w procesie chromowania

Podstawowym błędem w postrzeganiu procesu chromowania jest założenie, że gruba warstwa chromu (zazwyczaj od 20 do 50 µm) jest w stanie zmaskować wady materiałowe podłoża. W rzeczywistości powłoka chromowa jest mikroporowata i w dużym stopniu kopiuje strukturę oraz defekty stali bazowej.

Wpływ wtrąceń niemetalicznych

Stale węglowe i stopowe o standardowej jakości mogą zawierać znaczną ilość wtrąceń niemetalicznych, takich jak siarczki, tlenki czy krzemiany. W procesie chromowania twardego wtrócenia te stanowią punkty o innej przewodności elektrycznej i potencjale elektrochemicznym niż osnowa żelazna. Skutkuje to:

1. Powstawaniem mikrowżerów (pitting): Wokół wtrąceń siarczków manganu (MnS) proces osadzania jonów chromu zachodzi w sposób nieciągły, co prowadzi do powstawania kanałów korozyjnych sięgających od powierzchni aż do materiału rodzimego.
2. Lokalnymi zaburzeniami adhezji: Powłoka chromowa wiąże się z atomami żelaza poprzez siły międzyatomowe. Obecność tlenków na powierzchni uniemożliwia powstanie prawidłowego wiązania metalicznego, co grozi odpryskiwaniem powłoki pod wpływem obciążeń mechanicznych.
3. Nierównomiernym rozkładem grubości: Punkty o obniżonej przewodności powodują powstawanie tzw. cieni galwanicznych, gdzie warstwa chromu jest cieńsza i bardziej podatna na uszkodzenia.

Pręty Cromax, oparte na technologii M-Steel firmy Ovako, charakteryzują się kontrolowaną morfologią wtrąceń i wysoką czystością metalurgiczną. Dzięki temu struktura powłoki chromowej jest jednorodna na całym obwodzie i długości pręta, co bezpośrednio przekłada się na wyższą odporność korozyjną w testach w komorze solnej (NSS).

Skład chemiczny a hartowność i spawalność

Wybór stali bazowej, takiej jak 20MnV6 czy 42CrMo4, ma fundamentalne znaczenie dla końcowej twardości podwarstwy. W przypadku tłoczysk narażonych na uderzenia mechaniczne (np. w maszynach budowlanych), sama twardość chromu (ok. 850-1100 HV) nie wystarczy. Jeśli stal pod spodem jest zbyt miękka, występuje tzw. „efekt skorupki jajka” – twarda, ale krucha powłoka chromowa zapada się do wnętrza miękkiego materiału pod wpływem punktowego nacisku. Dodatek wanadu w stali 20MnV6 pozwala na uzyskanie drobnoziarnistej struktury, która zapewnia doskonałą wytrzymałość przy zachowaniu bardzo dobrej spawalności, co jest kluczowe przy regeneracji siłowników i dospawywaniu końcówek tłoczysk.

Przygotowanie powierzchni: Od szlifowania bezkłowego do aktywacji

Zanim pręt stalowy trafi do elektrolitu, musi przejść szereg operacji mechanicznych. W HP-Hydraulika Siłowa proces ten jest traktowany z najwyższą precyzją, ponieważ topografia powierzchni przed chromowaniem decyduje o finalnej jakości produktu.

Szlifowanie precyzyjne i jego pułapki

Szlifowanie bezkłowe (centerless grinding) jest standardem w produkcji tłoczysk. Jednak niewłaściwe parametry tego procesu mogą trwale uszkodzić strukturę materiału:

• Naprężenia własne: Zbyt agresywne szlifowanie generuje naprężenia rozciągające w warstwie wierzchniej. Po nałożeniu chromu, który sam posiada wysokie naprężenia własne wynikające z procesu krystalizacji, suma tych sił może doprowadzić do spontanicznego pękania powłoki (tzw. macro-cracking).
• Przypalenia szlifierskie: Lokalny wzrost temperatury powyżej punktu przemiany fazowej stali prowadzi do powstania tzw. „białej warstwy” – bardzo twardej, ale niezwykle kruchej struktury martenzytycznej, która jest najczęstszą przyczyną łuszczenia się chromu.
• Chropowatość Ra vs Rz: Dla optymalnej pracy siłownika dąży się do uzyskania chropowatości Ra w granicach 0,15–0,25 µm. Zbyt gładka powierzchnia (poniżej 0,1 µm) utrudnia utrzymanie filmu olejowego, co prowadzi do szybszego zużycia uszczelnień, podczas gdy zbyt chropowata przyspiesza ścieranie powłoki.

Polerowanie wstępne i końcowe

W procesie produkcji prętów Cromax stosuje się wielostopniowe polerowanie. Polerowanie wstępne usuwa mikrowierzchołki po szlifowaniu, tworząc bazę pod równomierny wzrost kryształów chromu. Polerowanie końcowe (superfinish) po procesie chromowania ma z kolei na celu zamknięcie mikropęknięć powierzchniowych (tzw. crack pattern) i nadanie tłoczysku lustrzanego połysku, co minimalizuje tarcie w układzie uszczelniającym.

Elektrochemia i zjawisko okluzji wodoru

Sam proces osadzania chromu z roztworów kwasu chromowego jest wydajny energetycznie jedynie w około 15-20%. Pozostała część energii elektrycznej zużywana jest na wydzielanie wodoru na katodzie (czyli na powierzchni chromowanego pręta).

Zagrożenie kruchością wodorową

Atomy wodoru, będąc najmniejszymi spośród pierwiastków, mają zdolność dyfuzji do wnętrza sieci krystalicznej stali. Zjawisko to jest szczególnie niebezpieczne dla stali o wysokiej wytrzymałości (np. 42CrMo4 po hartowaniu). Nagromadzenie wodoru w miejscach spiętrzeń naprężeń lub na granicach ziaren może prowadzić do opóźnionego pękania wodorowego. Aby temu zapobiec, profesjonalne zakłady galwaniczne stosują:

1. Wygrzewanie odmiękczające (baking): Proces przeprowadzany w temperaturze ok. 190-210°C bezpośrednio po chromowaniu, który pozwala na desorpcję wodoru z materiału.
2. Dobór gęstości prądu: Precyzyjne sterowanie parametrami prądowymi pozwala ograniczyć ilość wydzielanego wodoru w początkowej fazie formowania się powłoki.
3. Kontrolę składu kąpieli: Dodatki katalityczne w nowoczesnych kąpielach chromowych (Heefr) nie tylko zwiększają twardość powłoki, ale również wpływają na bardziej korzystny rozkład wydzielania wodoru.

Struktura mikropęknięć (Crack Pattern)

Warto podkreślić, że każda twarda powłoka chromowa posiada naturalną sieć mikropęknięć. Nie są one wadą, lecz cechą technologiczną. Gęstość tych pęknięć (zazwyczaj od 400 do 1000 na centymetr bieżący) decyduje o zdolności tłoczyska do transportowania filmu olejowego. W prętach Cromax sieć ta jest ściśle kontrolowana, co zapewnia, że mikropęknięcia nie łączą się w kanały prostopadłe do podłoża, co mogłoby zniszczyć barierę antykorozyjną.

Specyfika prętów Cromax – dlaczego stal ma znaczenie?

Jako oficjalny przedstawiciel Ovako, firma HP-Hydraulika Siłowa dostarcza produkty, które redefiniują standardy w branży. Pręty chromowane Cromax to nie tylko stal z warstwą chromu, to zaawansowany produkt inżynieryjny.

Zalety stali M-Steel w procesie produkcji

M-Steel (Machinability Steel) to opatentowana przez Ovako technologia obróbki metalurgicznej, która znacząco poprawia skrawalność stali bez pogarszania jej właściwości mechanicznych. Z punktu widzenia chromowania ma to dwa kluczowe aspekty:

• Stabilność wymiarowa: Mniejsze siły skrawania podczas obróbki wstępnej oznaczają mniejsze naprężenia termiczne i mechaniczne wprowadzone do pręta, co skutkuje wyższą stabilnością geometryczną po nałożeniu chromu.
• Jednorodność powierzchni: Dzięki specyficznej modyfikacji wtrąceń, powierzchnia po szlifowaniu jest wyjątkowo czysta, co zapewnia niemal idealną adhezję powłoki chromowej.

Gatunki specjalistyczne

W ofercie HP-Hydraulika Siłowa znajdują się pręty o różnych charakterystykach, dostosowane do konkretnych wyzwań:

• Cromax 280X: Oparty na stali 20MnV6, oferuje doskonałą spawalność i wysoką granicę plastyczności (min. 450-520 MPa w zależności od średnicy).
• Cromax 42CrMo4: Stal ulepszona cieplnie, przeznaczona do najcięższych zastosowań, gdzie wymagana jest ekstremalna odporność na zginanie i wysokie obciążenia zmęczeniowe.
• Cromax C45E: Ekonomiczne rozwiązanie dla standardowych siłowników przemysłowych, produkowane z zachowaniem wysokich reżimów czystości.

Diagnostyka i wsparcie techniczne HP-Hydraulika Siłowa

Znajomość metalurgii pozwala firmie na świadczenie usług doradczych na najwyższym poziomie. Często zgłaszają się do nas klienci z problemem „łuszczącego się chromu”. Nasze ekspertyzy wykazują, że w 80% przypadków przyczyną nie jest błąd w samym procesie galwanicznym, lecz niewłaściwy dobór stali bazowej lub błędy w jej obróbce mechanicznej przed chromowaniem.

Oferujemy wsparcie w zakresie:

1. Analizy przyczyn awarii: Badania mikroskopowe przełomów i powierzchni tłoczysk pozwalają zidentyfikować, czy źródłem problemu była korozja podpowłokowa, kruchość wodorowa czy wady materiałowe stali.
2. Doboru materiałów do specyficznych warunków: Doradzamy, kiedy warto zastosować pręty hartowane indukcyjnie, a kiedy wystarczające będą standardowe pręty Cromax.
3. Optymalizacji procesów naprawczych: Podczas regeneracji siłowników niezwykle ważne jest, aby nowo napawane warstwy lub przetoczone powierzchnie zachowały parametry pozwalające na skuteczne chromowanie.

Podsumowanie

Sukces w dziedzinie hydrauliki siłowej buduje się od podstaw – dosłownie i w przenośni. Twarda powłoka chromowa, mimo swojej imponującej twardości i odporności, jest całkowicie zależna od jakości stali, na której spoczywa. Czystość metalurgiczna, odpowiedni skład chemiczny, kontrolowane procesy szlifowania i świadome zarządzanie gospodarką wodorową to fundamenty, na których opiera się marka Cromax.

HP-Hydraulika Siłowa i Mechanika Maszyn s.c., łącząc wiedzę teoretyczną z wieloletnim doświadczeniem w regeneracji i dystrybucji komponentów Ovako, dostarcza rozwiązania, które minimalizują ryzyko kosztownych przestojów. Wybierając pręty chromowane o sprawdzonej genezie metalurgicznej, inwestujemy nie tylko w trwałość siłownika, ale przede wszystkim w bezpieczeństwo i efektywność całego systemu hydraulicznego.
