Metalurgia i obróbka cieplna prętów Cromax w budowie siłowników

Wprowadzenie do inżynierii materiałowej w hydraulice siłowej

Efektywność i trwałość układów hydraulicznych w maszynach budowlanych, górniczych czy rolniczych zależą w dużej mierze od jakości komponentów liniowych, jakimi są tłoczyska siłowników. Choć warstwa zewnętrzna w postaci chromu twardego przyciąga najwięcej uwagi ze względu na swoją odporność korozyjną i twardość, to serce elementu – czyli rdzeń stalowy oraz warstwy podpowierzchniowe – decyduje o zdolności komponentu do przenoszenia ekstremalnych obciążeń mechanicznych.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dostarcza rozwiązania oparte na prętach Cromax, które redefiniują standardy w dziedzinie metalurgii stosowanej. W niniejszym artykule przyjrzymy się szczegółowo, jak synergia zaawansowanego doboru gatunków stali, precyzyjnej obróbki cieplnej oraz technologii chromowania wpływa na finalne parametry eksploatacyjne tłoczysk.

Rola bazy materiałowej: Wybór gatunku stali a parametry robocze

Fundamentem każdego pręta chromowanego jest stal o ściśle określonym składzie chemicznym. W produktach serii Cromax nie mamy do czynienia ze standardowymi prętami ogólnego przeznaczenia, lecz ze stopami optymalizowanymi pod kątem spawalności, obrabialności i wytrzymałości zmęczeniowej.

Charakterystyka stali mikrostopowych (np. Cromax 280X)

Stale mikrostopowe stanowią trzon nowoczesnej produkcji tłoczysk. Ich unikalność polega na precyzyjnym dodatku pierwiastków takich jak wanad, który modyfikuje strukturę ziarna stali.

Rozdrobnienie ziarna: Dodatek wanadu sprzyja powstawaniu drobnoziarnistej struktury perlityczno-ferrytycznej. Ma to bezpośredni wpływ na zwiększenie granicy plastyczności (Re) przy zachowaniu wysokiej ciągliwości materiału.
Spawalność: W przeciwieństwie do tradycyjnych stali o wysokiej zawartości węgla, stale mikrostopowe oferują doskonałą spawalność bez konieczności stosowania skomplikowanych procedur podgrzewania wstępnego w wielu aplikacjach.
Właściwości mechaniczne: Pręty takie jak Cromax 280X charakteryzują się wyższą wytrzymałością niż standardowe gatunki S355, co pozwala na redukcję masy komponentów przy zachowaniu tych samych parametrów pracy.

Stale ulepszone cieplnie (np. 42CrMo4)

Tam, gdzie wymagana jest maksymalna odporność na zginanie i ogromne siły osiowe, stosuje się stale stopowe chromowo-molibdenowe. Proces ulepszania cieplnego (hartowanie i odpuszczanie) zapewnia jednorodną strukturę o wysokiej wytrzymałości w całym przekroju poprzecznym pręta.

Odporność na obciążenia dynamiczne: Dzięki wysokiej udarności, pręty te są mniej podatne na pękanie w niskich temperaturach oraz podczas pracy udarowej.
Stabilność wymiarowa: Precyzyjnie kontrolowane procesy odpuszczania eliminują naprężenia wewnętrzne, co jest kluczowe podczas późniejszej obróbki mechanicznej i eksploatacji w zmiennych temperaturach.

Hartowanie indukcyjne jako tarcza ochronna dla rdzenia

Hartowanie indukcyjne jest procesem kluczowym dla tłoczysk pracujących w środowiskach narażonych na uszkodzenia mechaniczne, takie jak uderzenia kamieni, gruzu czy zanieczyszczeń stałych w kopalniach. Firma HP-Hydraulika kładzie duży nacisk na ten aspekt, oferując produkty o wysokiej odporności na wgłębienia.

Mechanizm i parametry procesu

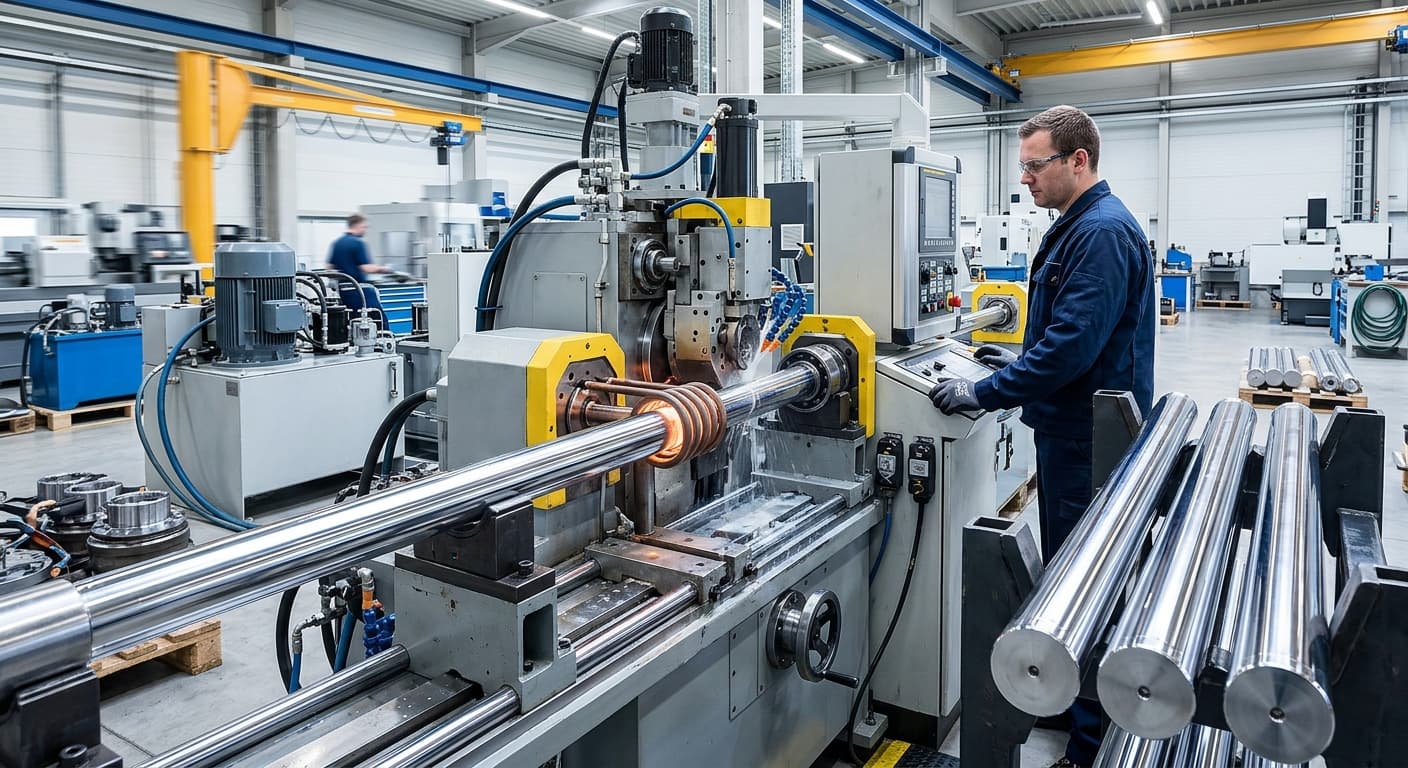

Proces hartowania indukcyjnego polega na szybkim nagrzaniu warstwy wierzchniej pręta za pomocą prądów wirowych o wysokiej częstotliwości, a następnie gwałtownym schłodzeniu (prysznic wodny lub polimerowy).

Głębokość zahartowania: Zazwyczaj wynosi od 1,0 do 5,0 mm, zależnie od średnicy pręta i wymagań aplikacji. Głębokość ta musi być precyzyjnie kontrolowana, aby zapewnić wsparcie dla twardej powłoki chromowej.
Twardość powierzchniowa podłoża: Po hartowaniu stal osiąga twardość rzędu 50-60 HRC. Stanowi to sztywne oparcie dla mikropękniętej powłoki chromowej, zapobiegając tzw. "efektowi skorupki jajka" (zapadaniu się twardej powłoki w miękkie podłoże pod wpływem nacisku punktowego).
Strefa przejściowa: Kluczowym aspektem technologicznym Cromax jest łagodna strefa przejściowa między zahartowaną warstwą a miękkim rdzeniem, co minimalizuje ryzyko pęknięć zmęczeniowych inicjowanych wewnętrznie.

Korzyści z hartowania powierzchniowego

Zastosowanie prętów hartowanych indukcyjnie (np. Cromax 280X IH lub 42CrMo4 IH) przynosi wymierne korzyści eksploatacyjne:

Zminimalizowanie ryzyka uszkodzeń powłoki: Nawet jeśli dojdzie do uderzenia mechanicznego, twarde podłoże ogranicza głębokość odkształcenia, co zapobiega pękaniu i odpryskiwaniu chromu.
Zwiększona trwałość uszczelnień: Brak wgłębień i zarysowań na powierzchni tłoczyska bezpośrednio przekłada się na dłuższą żywotność pakietów uszczelniających w dławnicy siłownika.
Ochrona przed korozją podpowłokową: Stabilne mechanicznie podłoże to mniejsza szansa na powstanie mikroszczelin, przez które czynniki korozyjne mogłyby dotrzeć do stali.

Przygotowanie mechaniczne powierzchni: Szlifowanie i polerowanie

Zanim pręt stalowy trafi do wanny galwanicznej, musi przejść przez rygorystyczny proces przygotowania mechanicznego. W technologii Cromax precyzja na tym etapie decyduje o finalnej jakości adhezji chromu.

Proces szlifowania bezkłowego

Szlifowanie jest procesem usuwania naddatku materiału w celu uzyskania wymaganej tolerancji wymiarowej (zazwyczaj ISO f7) oraz odpowiedniej geometrii (kołowości i cylindryczności).

Kontrola tekstury: Szlifowanie musi być przeprowadzone w taki sposób, aby nie doprowadzić do przypaleń szlifierskich, które mogłyby zmienić lokalnie strukturę metalograficzną stali i osłabić przyczepność chromu.
Topografia powierzchni: Uzyskanie odpowiedniej chropowatości (Ra) przed chromowaniem jest niezbędne, by proces galwaniczny przebiegał równomiernie.

Superfinish – polerowanie końcowe

Po nałożeniu powłoki chromowej, pręty poddawane są procesowi superfinishingu. Nie jest to jedynie zabieg estetyczny, lecz kluczowy proces technologiczny.

Optymalizacja współczynnika tarcia: Gładka powierzchnia o parametrze Ra w zakresie 0,10-0,20 µm drastycznie redukuje opory ruchu tłoczyska.
Zamykanie mikropęknięć: Polerowanie pomaga w odpowiednim ukształtowaniu struktury mikropęknięć chromu twardego, co sprzyja utrzymywaniu minimalnego filmu olejowego niezbędnego do smarowania uszczelnień, jednocześnie nie pozwalając na wycieki.
Usuwanie defektów galwanicznych: Proces ten eliminuje ewentualne mikronierówności i "piki" powstałe podczas osadzania elektrolitycznego.

Interakcja między stalą a powłoką chromową

Najbardziej krytycznym punktem każdego tłoczyska jest granica faz stal-chrom. To tutaj dochodzi do największych naprężeń i to tutaj najczęściej zaczynają się problemy korozyjne lub mechaniczne.

Adhezja i naprężenia własne

Powłoka chromowa w technologii Cromax charakteryzuje się bardzo wysoką przyczepnością wynikającą z chemicznego przygotowania powierzchni (aktywacji) tuż przed osadzaniem.

Naprężenia rozciągające: Chrom twardy naturalnie posiada wewnętrzne naprężenia rozciągające, które prowadzą do powstawania kontrolowanej sieci mikropęknięć (min. 400 na cm liniowy). Ta sieć jest pożądana, gdyż pozwala na relaksację naprężeń i poprawia smarowność.
Czystość metalurgiczna: Jakiekolwiek wtrącenia niemetaliczne w stali bazowej mogą stać się centrami korozji galwanicznej. Dlatego Ovako stosuje stale o ekstremalnie niskiej zawartości siarki i tlenu, co jest fundamentem jakości produktów oferowanych przez HP-Hydraulika.

Zapobieganie kruchości wodorowej

Proces chromowania galwanicznego wiąże się z wydzielaniem wodoru atomowego, który może dyfundować do struktury stali, powodując jej osłabienie (kruchość wodorową).

Dobór materiału: Stale Cromax są projektowane tak, aby minimalizować podatność na okluzję wodoru.
Obróbka cieplna po chromowaniu: W przypadku stali o wysokiej wytrzymałości stosuje się procesy odwodorowywania (wygrzewania), które pozwalają na bezpieczne usunięcie wodoru z materiału bez uszkodzenia powłoki.

Podsumowanie i praktyczne wnioski dla użytkownika

Zrozumienie metalurgicznych aspektów prętów chromowanych pozwala na bardziej świadomy dobór komponentów do konkretnych zastosowań. Dzięki ścisłej współpracy z Ovako, firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. dostarcza nie tylko produkt, ale całą technologię stojącą za jego trwałością.

Dla ciężkich maszyn budowlanych: Najlepszym wyborem są pręty hartowane indukcyjnie (Cromax 280X IH), które łączą doskonałą spawalność z odpornością na uszkodzenia mechaniczne.
Dla aplikacji wysokociśnieniowych i precyzyjnych: Zaleca się stosowanie ulepszonych cieplnie stali stopowych (Cromax 42CrMo4), które gwarantują stabilność i wytrzymałość zmęczeniową.
Klucz do długowieczności: Synergia między czystością stali, precyzyjnym hartowaniem a nowoczesnym chromowaniem twardym jest jedynym sposobem na uniknięcie przedwczesnych awarii i kosztownych przestojów.

Inwestycja w zaawansowane materiały typu Cromax to w rzeczywistości oszczędność wynikająca z rzadszych regeneracji, mniejszego zużycia uszczelnień i wyższej niezawodności całego układu hydraulicznego w najbardziej wymagających cyklach pracy.
