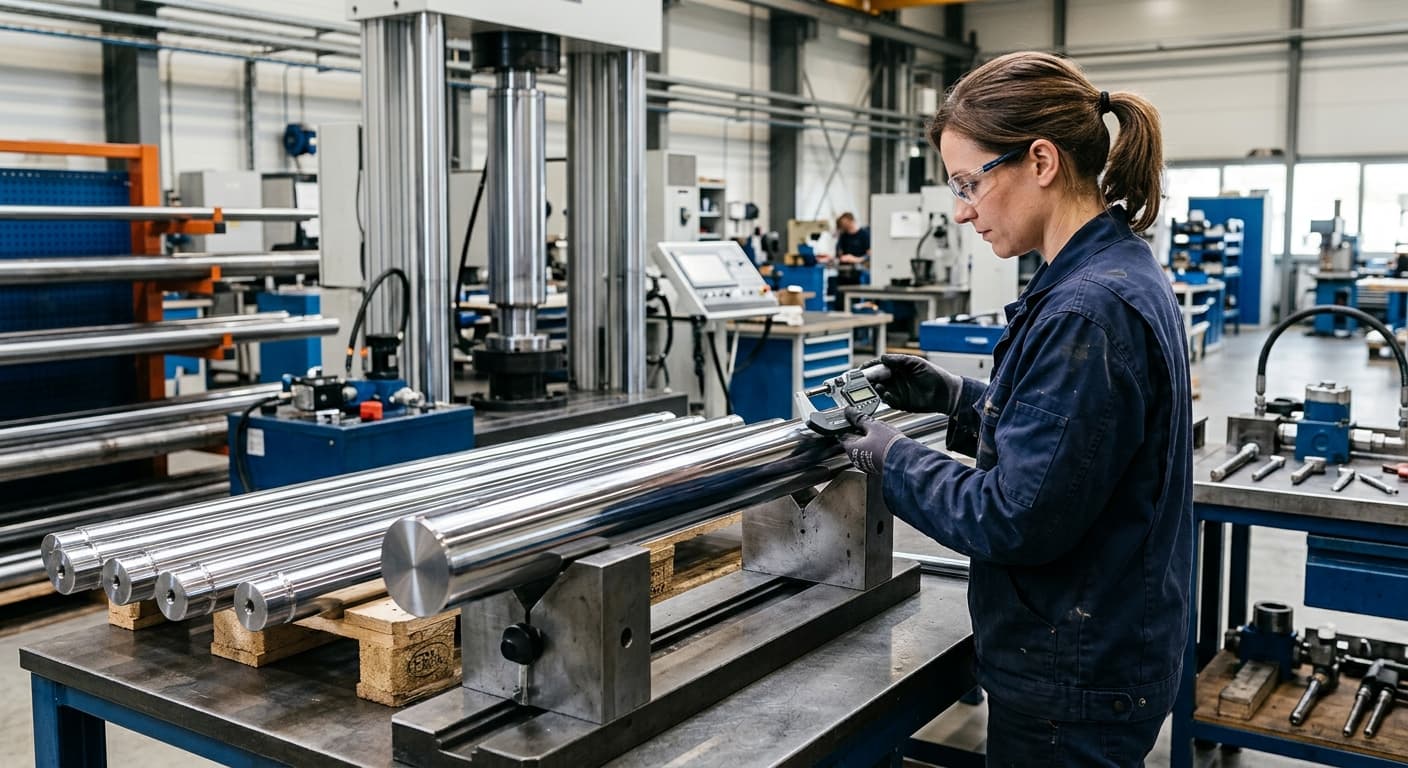

Mechanika pękania i odporność zmęczeniowa tłoczysk: Zaawansowane gatunki stali Cromax w praktyce inżynieryjnej

Wprowadzenie do nowoczesnej metalurgii tłoczysk hydraulicznych

Współczesna hydraulika siłowa stawia przed komponentami maszyn wymagania, które wykraczają poza standardową wytrzymałość statyczną. Tłoczyska siłowników, jako elementy bezpośrednio przenoszące obciążenia i narażone na agresywne czynniki zewnętrzne, muszą łączyć w sobie wysoką granicę plastyczności, udarność oraz ekstremalną odporność korozyjną. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako – producenta uznanej linii produktów Cromax – dostarcza rozwiązania oparte na pełnej kontroli łańcucha produkcji, od recyklingu złomu po gotowy wyrób chromowany.

Kluczem do zrozumienia przewagi produktów Cromax jest świadomość, że właściwości mechaniczne prętów są gwarantowane w stanie gotowym, czyli po zakończeniu procesu chromowania. Jest to istotne rozróżnienie, ponieważ procesy obróbki powierzchniowej i cieplnej mogą znacząco wpływać na strukturę materiału bazowego. Ovako, będąc częścią grupy Nippon Steel, wykorzystuje ponad 35 lat doświadczenia w ścisłej współpracy z producentami siłowników, aby optymalizować skład chemiczny i parametry fizyczne stali pod kątem konkretnych zastosowań przemysłowych.

Analiza stali mikrostopowych: Cromax 180X oraz 280X

W tradycyjnym podejściu inżynieryjnym często stosuje się stal C45E. Jednak analiza porównawcza przeprowadzona przez Ovako wskazuje na wyraźną wyższość nowoczesnych stali mikrostopowych nad ich konwencjonalnymi odpowiednikami. Wykorzystanie mikrododatków pozwala na osiągnięcie lepszych parametrów przy jednoczesnym zachowaniu doskonałej spawalności.

Cromax 180X – ekonomiczna efektywność i spawalność

Stal 180X to średniowęglowy gatunek mikrostopowy o składzie chemicznym obejmującym C 0.38 %, Mn 0.7 %, V 0.08 % oraz S 0.020 %. Najważniejszą zaletą tego gatunku w porównaniu do C45E jest jego zachowanie po procesie chromowania:

• Granica plastyczności (Re): dla 180X wynosi ona min. 500 MPa, podczas gdy dla C45E jest to zaledwie 305 MPa.
• Wytrzymałość na rozciąganie (Rm): 750 MPa dla 180X w porównaniu do 590 MPa dla C45E.
• Parametr spawalności (CEV): max 0.62 dla 180X wobec 0.77 dla C45E, co czyni stal 180X materiałem znacznie łatwiejszym w procesach łączenia.
• Zgrzewalność tarciowa (FWP): max 2.78, co jest wynikiem ponad dwukrotnie lepszym niż w przypadku C45E (5.38).

Wariant 180X CD (ciągniony na zimno) dodatkowo podnosi poprzeczkę, oferując Re na poziomie min. 690 MPa i Rm min. 800 MPa. Dla elementów pracujących w trudnych warunkach mechanicznych dostępna jest wersja hartowana indukcyjnie, gdzie twardość pod warstwą chromu osiąga min. 55 HRC. Głębokość hartowania jest ściśle zdefiniowana: od 1.0-1.6 mm dla mniejszych średnic do 1.4-2.0 mm dla średnic w zakresie 40-90 mm.

Cromax 280X – optymalizacja masy i kosztów

Cromax 280X to flagowy produkt Ovako, który redefiniuje standardy w hydraulice mobilnej, rolnictwie oraz maszynach budowlanych. Jego unikalność polega na połączeniu wysokiej granicy plastyczności z doskonałą udarnością w niskich temperaturach.

• Właściwości dla średnic 20-90 mm: Re >= 520 MPa, Rm 650-800 MPa, A5 19 %.
• Udarność: gwarantowane min. 27 J przy temperaturze -20 st. C, co jest kluczowe dla maszyn pracujących w klimacie zimowym.
• Twardość: 200-240 HB, a w wykonaniu hartowanym indukcyjnie (280X IH) twardość powierzchniowa wynosi >= 45 HRC.

Inżynierowie Ovako wskazują na istotną korzyść ekonomiczną: zastosowanie stali 280X zamiast popularnego gatunku 19MnVS6 (20MnV6) pozwala na redukcję średnicy tłoczyska przy zachowaniu tej samej wytrzymałości. Przykładowo, 280X oferuje Re 520 MPa w porównaniu do 390 MPa konkurenta. Zmniejszenie średnicy o zaledwie 5 mm może wygenerować oszczędności kosztowe na poziomie ok. 15 %, co wynika z mniejszego zużycia materiału, mniejszej ilości chromu i lżejszej konstrukcji całego siłownika.

Rozwiązania do zadań specjalnych: Cromax 482 i 42CrMo4

Nie każda aplikacja pozwala na zastosowanie standardowych stali mikrostopowych. W przemyśle wydobywczym, leśnictwie czy ciężkim budownictwie, gdzie dominują uderzenia i ekstremalne siły dynamiczne, HP-Hydraulika oferuje materiały o podwyższonej twardości rdzenia i powierzchni.

Cromax 482 – odporność na udary

Częstym błędem specyfikacyjnym jest utożsamianie gatunku 482 ze stalą 42CrMo4. Cromax 482 to odrębna stal średniowęglowa mikrostopowa, dostarczana zawsze w stanie hartowanym indukcyjnie. Jej struktura została zaprojektowana tak, aby hartowana warstwa stanowiła sztywne i stabilne podłoże dla powłoki chromowej. Zapobiega to efektowi "skorupki jajka" – czyli pękaniu chromu pod wpływem punktowego nacisku.

• Parametry mechaniczne (Ø < 125 mm): Re >= 580 MPa, Rm 850-1000 MPa, A5 14 %.
• Twardość powierzchniowa: >= 55 HRC.
• Twardość rdzenia: 250-300 HB.

Cromax 42CrMo4 – najwyższa wytrzymałość

Dla najbardziej wymagających konstrukcji, takich jak obudowy zmechanizowane w górnictwie podziemnym, stosuje się stal chromowo-molibdenową 42CrMo4 (często oznaczaną jako 42CrMo4V). Jest to stal ulepszana cieplnie (hartowana i odpuszczana), która oferuje najwyższe parametry wytrzymałościowe w całej gamie Cromax.

• Średnice < 40 mm: Re >= 750 MPa, Rm 1000-1200 MPa, A5 11 %.
• Udarność: min. 35 J przy 20 st. C.
• Twardość powierzchniowa po hartowaniu indukcyjnym: >= 55 HRC.
• Szeroki zakres średnic: powyżej 95 mm stal ta nadal zachowuje wysokie Re na poziomie 550 MPa.

Uzupełnieniem oferty prętów pełnych jest Cromax Tube, czyli rura tłoczyskowa. Jest ona niezastąpiona w aplikacjach, gdzie kluczowa jest redukcja masy własnej maszyny lub gdy konstrukcja siłownika wymaga prowadzenia medium hydraulicznego przez wnętrze tłoczyska. Mimo drążonej struktury, zachowuje ona wysoką granicę plastyczności (Re >= 450 MPa) i twardość powierzchniową >= 45 HRC.

Bariery korozyjne: Systemy NiKrom i Cromax C

Sama wytrzymałość mechaniczna stali nie jest wystarczająca, jeśli środowisko pracy promuje korozję wżerową (pitting). Twardy chrom, ze względu na swoją naturę galwaniczną, posiada gęstą siatkę mikropęknięć. W agresywnych środowiskach – takich jak mgła solna w przemyśle morskim czy kwaśne środowiska w rolnictwie – standardowa warstwa chromu może nie być wystarczająca. Ovako opracowało cztery poziomy ochrony, które HP-Hydraulika dobiera do specyfiki pracy urządzenia.

1. Cromax (Standard): Pojedyncza warstwa chromu o grubości > 20 um (dla małych średnic min. 15 um). Gwarantuje odporność do 40 h w teście AASS lub 120 h w NSS przy ratingu 10.
2. Cromax C: Rozwiązanie z podwójną warstwą chromu. Zapewnia to lepszą szczelność powłoki i ochronę przed penetracją czynników korozyjnych do podłoża stalowego. Odporność wzrasta do 80 h AASS / 240 h NSS.
3. NiKrom 150: Przełomowa technologia barierowa. Pod warstwą twardego chromu (>= 20 um) znajduje się ciągliwa warstwa niklu (>= 10 um). Nikiel, pozbawiony porów i pęknięć, odcina stal od środowiska zewnętrznego. Gwarantuje to min. 150 h AASS i 500 h NSS.
4. NiKrom 500 (Ni-Cromax): Najwyższy stopień ochrony, gdzie warstwa niklu wynosi min. 30 um. Pozwala to na osiągnięcie ekstremalnych wyników: min. 500 h w teście mgły solnej z kwasem octowym (AASS) oraz min. 1500 h w obojętnej mgle solnej (NSS).

Zastosowanie technologii NiKrom sprawia, że pręty stalowe zyskują odporność porównywalną z chromowaną stalą nierdzewną, zachowując jednocześnie znacznie lepsze właściwości mechaniczne i niższą cenę zakupu materiału.

Precyzja wykonania i standardy geometryczne

Niezawodność siłownika hydraulicznego zależy również od precyzji geometrycznej tłoczyska, która wpływa na szczelność układu i żywotność uszczelnień technicznych. Wszystkie produkty Cromax dystrybuowane przez HP-Hydraulika spełniają rygorystyczne normy tolerancji i chropowatości.

• Tolerancja średnicy: Standardowo ISO f7, co zapewnia idealne dopasowanie do dławnic i prowadnic.
• Owalność: Nie przekracza 50 % przedziału tolerancji średnicy.
• Chropowatość powierzchni: Parametr Ra wynosi typowo 0.05-0.10 um (max 0.2 um), natomiast Rt mieści się w granicach 0.5-1.0 um (dla NiKrom max 1.6 um). Tak niska chropowatość minimalizuje tarcie i zużycie uszczelek.
• Prostoliniowość: Dla średnic poniżej 30 mm odchyłka nie przekracza 0.1 mm na każde 0.5 m długości. Dla większych średnic jest to 0.1 mm na 1.0 m.
• Twardość chromu: Zawsze utrzymywana na poziomie min. 850 HV0.1, co gwarantuje wysoką odporność na ścieranie.

Standardowa długość produkcyjna prętów to 6100 mm (+100/-0 mm), jednak zakres produkcyjny obejmuje odcinki od 3000 do 7800 mm. HP-Hydraulika świadczy usługi cięcia na wymiar z precyzją +2/-0 mm, dbając o odpowiednie zabezpieczenie końców (strefy niechromowane max 150 mm na końcach) oraz właściwe pakowanie w rękawy foliowe lub opcjonalne tuby kartonowe.

Podsumowanie i aspekty ekonomiczne

Wybór odpowiedniego pręta chromowanego to proces, który musi uwzględniać nie tylko cenę jednostkową materiału, ale przede wszystkim całkowity koszt eksploatacji (TCO). Dzięki wykorzystaniu bazy wiedzy Ovako i produktów Cromax, firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. oferuje wsparcie techniczne pozwalające na realną optymalizację projektów.

Zgodnie z zasadą ekonomiczną Ovako, inteligentny dobór gatunku stali (np. przejście z C45E na 180X lub 280X) pozwala na redukcję średnicy tłoczyska, co przekłada się na wymierne oszczędności. Procentowy zysk kosztowy można oszacować za pomocą wzoru: % oszczędności = (1 - e^(-0.032 x różnica średnic)) x 100. Dodatkowo, proekologiczne podejście producenta (97 % stali z recyklingu) wpisuje się w nowoczesne standardy zrównoważonego rozwoju, nie idąc na kompromis z jakością, która jest weryfikowana testami dla każdej partii produkcyjnej.

Dzięki połączeniu szwedzkiej metalurgii i polskiego doświadczenia w serwisie oraz regeneracji siłowników, klienci HP-Hydraulika otrzymują produkt, który jest wynikiem pełnej kontroli procesu – od surówki, przez precyzyjne chromowanie galwaniczne, aż po finalną ekspertyzę techniczną.
