Mechanika adhezji i trwałość strukturalna powłok chromowych

Wprowadzenie

Technologia chromowania twardego (technicznego) stanowi od dziesięcioleci fundament inżynierii powierzchni w sektorze hydrauliki siłowej. Choć na rynku pojawiają się alternatywne metody zabezpieczania tłoczysk, takie jak natryskiwanie cieplne (HVOF) czy napawanie laserowe, to właśnie powłoki chromowe, realizowane na najwyższej jakości podłożach stalowych, takich jak pręty Cromax firmy Ovako, pozostają standardem w najbardziej wymagających aplikacjach przemysłowych. Kluczem do zrozumienia ich przewagi nie jest jedynie twardość samej powłoki, ale skomplikowana mechanika adhezji oraz struktura krystalograficzna, która decyduje o integralności całego układu konstrukcyjnego.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel firmy Ovako, łączy zaawansowaną metalurgię szwedzkiej stali z precyzyjnymi procesami galwanicznymi. Niniejszy artykuł poświęcony jest technologicznym aspektom tworzenia powłoki chromowej, ze szczególnym uwzględnieniem mechanizmów wiązania z podłożem, zarządzania naprężeniami wewnętrznymi oraz roli precyzyjnego przygotowania materiału bazowego w procesie regeneracji i produkcji nowych komponentów.

Przygotowanie podłoża stalowego jako fundament adhezji

Proces chromowania twardego nie rozpoczyna się w wannie galwanicznej, lecz znacznie wcześniej – na etapie obróbki mechanicznej i chemicznej podłoża. Adhezja, czyli przyczepność powłoki do stali, ma charakter atomowy, co oznacza, że jakiekolwiek zanieczyszczenia lub nieprawidłowości w strukturze warstwy wierzchniej stali uniemożliwią powstanie trwałych wiązań metalicznych.

Obróbka mechaniczna i profil chropowatości

Pierwszym krokiem jest uzyskanie odpowiedniej geometrii i struktury powierzchni. W przypadku prętów Cromax oraz komponentów poddawanych regeneracji w HP-Hydraulika, stosuje się precyzyjne szlifowanie bezkłowe lub kłowe. Istotne parametry to:

1. Parametr Ra (średnie arytmetyczne odchylenie profilu): Optymalna wartość przed chromowaniem mieści się zazwyczaj w przedziale od 0,2 do 0,4 µm. Zbyt gładka powierzchnia może utrudniać tzw. „zakotwiczenie” mechaniczne, choć w chromowaniu technicznym dominują siły międzyatomowe.
2. Parametr Rt (całkowita wysokość profilu): Decyduje o równomierności rozkładu pola elektrycznego podczas osadzania.
3. Eliminacja defektów powierzchniowych: Szlifowanie musi całkowicie usunąć tzw. warstwę Beilby’ego – amorficzną strukturę powstałą w wyniku poprzednich procesów obróbczych, która charakteryzuje się niską wytrzymałością mechaniczną.

Chemiczne przygotowanie powierzchni i aktywacja

Po obróbce mechanicznej następuje wieloetapowe czyszczenie. Każdy ślad oleju, emulsji chłodzącej czy odcisk palca stanowi barierę dielektryczną. Proces obejmuje:

• Odłuszczanie alkaliczne: Usuwanie zanieczyszczeń organicznych.
• Płukanie kaskadowe: Zapobieganie przenoszeniu chemikaliów między kąpielami.
• Trawienie anodowe (dekapowanie): Jest to krytyczny moment procesu, odbywający się często w tej samej wannie, co chromowanie, ale przy odwróconej polaryzacji. Prąd płynący w kierunku od detalu do elektrody powoduje mikroskopijne „rozpuszczenie” najbardziej zewnętrznych atomów stali, co odsłania czystą strukturę krystaliczną i aktywuje powierzchnię, przygotowując ją do przyjęcia jonów chromu.

Kinetyka procesu elektrochemicznego i formowanie powłoki

Chromowanie twarde zachodzi w procesie elektrolizy, gdzie detale pełnią rolę katody, a anody są zazwyczaj wykonane ze stopów ołowiu (anody nierozpuszczalne). Mechanizm osadzania chromu z kwasu chromowego (CrO3) jest procesem wieloetapowym i energetycznie wymagającym.

Skład elektrolitu i rola katalizatorów

Standardowy elektrolit składa się z bezwodnika kwasu chromowego oraz kwasu siarkowego w ściśle określonym stosunku (zazwyczaj 100:1). Nowoczesne kąpiele, wykorzystywane przy produkcji prętów Cromax, często zawierają dodatkowe katalizatory organiczne lub fluorowe (kąpiele samościenne lub o wysokiej wydajności). Ich zadaniem jest:

• Zwiększenie wydajności prądowej (tradycyjne kąpiele mają wydajność rzędu 10-15%, nowoczesne do 25%).
• Poprawa mikro twardości powłoki.
• Zapewnienie lepszej wgłębności, czyli zdolności do równomiernego pokrywania detali o złożonych kształtach.

Parametry prądowo-temperaturowe

Stabilność procesu zależy od precyzyjnej kontroli temperatury (zazwyczaj 50-60°C) oraz gęstości prądu (30-60 A/dm²). Zmiana temperatury o zaledwie kilka stopni może drastycznie zmienić strukturę krystaliczną chromu, prowadząc do powstania powłok mlecznych (miękkich) lub szarych (kruchych i matowych). HP-Hydraulika kładzie szczególny nacisk na monitoring tych parametrów, co gwarantuje powtarzalną twardość na poziomie 800-1100 HV.

Struktura krystaliczna i zarządzanie naprężeniami wewnętrznymi

Charakterystyczną cechą chromu technicznego jest jego heksagonalna struktura krystaliczna w fazie wodorkowej, która podczas osadzania ulega transformacji w strukturę regularną przestrzennie centrowaną (BCC). Ta przemiana wiąże się ze znacznym spadkiem objętości, co generuje potężne naprężenia rozciągające wewnątrz powłoki.

System mikropęknięć jako cecha pożądana

W wyniku wspomnianych naprężeń, w powłoce chromowej powstaje gęsta sieć mikropęknięć. Choć w wielu innych technologiach pęknięcia są wadą, w chromowaniu twardym ich odpowiednia gęstość (minimum 400 na centymetr bieżący) jest kluczowa dla:

1. Retencji środka smarnego: Mikropęknięcia działają jak mikro-zbiorniki dla oleju hydraulicznego, co drastycznie zmniejsza tarcie w kontakcie z uszczelnieniem.
2. Rozproszenia naprężeń: Gęsta sieć drobnych pęknięć zapobiega powstawaniu pojedynczych, głębokich pęknięć makroskopowych, które mogłyby sięgać aż do podłoża stalowego i inicjować korozję podpowłokową.

Wpływ wodoru na właściwości mechaniczne

Podczas elektrolizy na katodzie wydziela się duża ilość wodoru atomowego. Część tego wodoru dyfunduje do struktury chromu oraz wgłąb stali. Może to prowadzić do zjawiska kruchości wodorowej, szczególnie niebezpiecznego w przypadku stali o wysokiej wytrzymałości. Dlatego procesy realizowane przez profesjonalne podmioty uwzględniają odpowiednie wygrzewanie (odwodorowanie) komponentów po chromowaniu, jeśli wymaga tego specyfikacja materiałowa.

Synergia materiałowa: Dlaczego stal Ovako i pręty Cromax stanowią różnicę?

Jakość powłoki chromowej jest nierozerwalnie związana z jakością metalurgiczną stali. Pręty Cromax, których HP-Hydraulika jest dystrybutorem, produkowane są w oparciu o stale z huty Ovako, które charakteryzują się wyjątkową czystością wtrąceniową.

Rola czystości stali w procesie galwanicznym

Wtrącenia niemetaliczne, takie jak siarczki czy tlenki, obecne w standardowych stalach niskiej jakości, stanowią punkty nieciągłości podczas osadzania chromu. Mogą one powodować:

• Powstawanie porów w powłoce: Wodór wydzielający się intensywniej na wtrąceniach tworzy pęcherzyki, które zostają „zamknięte” w warstwie chromu.
• Lokalne osłabienie adhezji: Chrom nie wiąże się trwale z tlenkami glinu czy krzemu tak dobrze, jak z czystym żelazem.
• Nierównomierną twardość: Lokalna zmienność składu chemicznego podłoża wpływa na krystalizację powłoki.

Pręty Cromax 280MW lub 482MW są optymalizowane pod kątem obrabialności i chromowania, co przekłada się na mniejszą liczbę defektów wykrywanych podczas kontroli jakości metodą penetracyjną lub magnetyczno-proszkową.

Diagnostyka, kontrola jakości i rozwiązywanie problemów eksploatacyjnych

Zapewnienie długowieczności siłownika hydraulicznego wymaga rygorystycznej kontroli jakości gotowych prętów chromowanych oraz elementów regenerowanych.

Kluczowe metody kontrolne

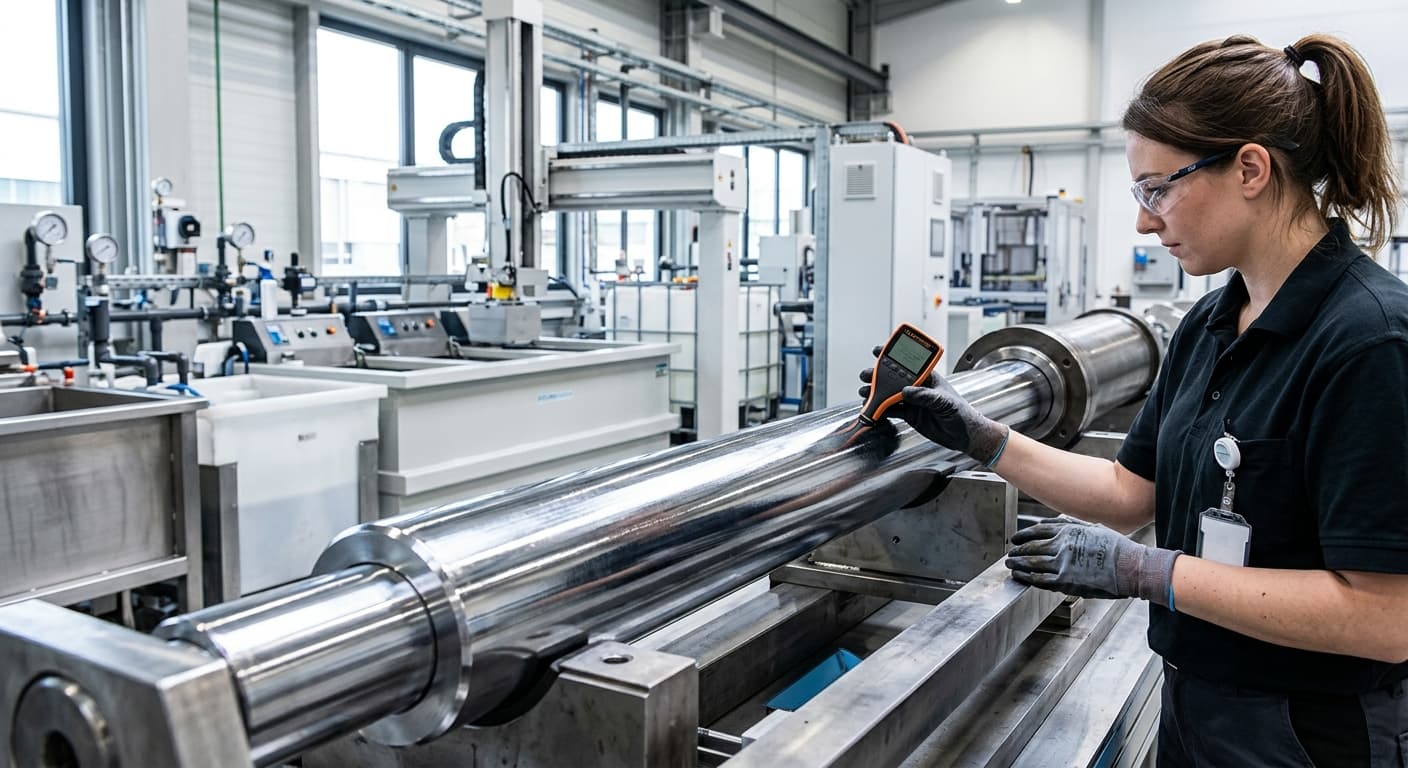

1. Pomiary grubości powłoki: Wykorzystuje się metody magnetyczne (indukcja elektromagnetyczna) zapewniające dużą dokładność bez niszczenia powłoki. Standardowe grubości dla tłoczysk to 20-50 µm, zależnie od warunków pracy.
2. Testy przyczepności: Najczęściej stosuje się testy uderzeniowe lub badanie zginania, które pozwalają zweryfikować, czy powłoka nie odpryskuje od podłoża.
3. Badanie gęstości mikropęknięć: Wykonywane metodą metalograficzną lub poprzez miedziowanie chemiczne (test Ferryta), które uwidacznia pęknięcia sięgające do stali.
4. Odporność korozyjna w mgle solnej (NSS/AASS): Kluczowy parametr dla maszyn pracujących w trudnych warunkach (budownictwo, rolnictwo). Produkty Cromax standardowo wytrzymują od 200 do nawet 1000 godzin w komorze solnej, zależnie od klasy produktu.

Analiza typowych uszkodzeń

• Złuszczenia (flaking): Najczęściej wynikają z błędów na etapie dekapowania (aktywacji) lub obecności zanieczyszczeń tłustych.
• Pitting (wżery): Często mylony z korozją, a będący wynikiem porowatości podłoża lub obecności gazów podczas elektrolizy.
• Zużycie ścierne lokalne: Może wskazywać na niewspółosiowość pracy siłownika lub zanieczyszczenie oleju twardymi cząstkami stałymi, które przekraczają twardość chromu (np. drobinki kwarcu).

Podsumowanie

Technologia chromowania twardego, mimo swojej wieloletniej obecności w przemyśle, pozostaje procesem niezwykle zaawansowanym i wymagającym głębokiej wiedzy z zakresu elektrochemii i metalurgii. Współpraca HP-Hydraulika z firmą Ovako pozwala na dostarczanie rozwiązań, w których powłoka chromowa nie jest tylko zewnętrzną warstwą, ale integralną częścią systemu tłoczyska, zdolną do przenoszenia ekstremalnych obciążeń mechanicznych i środowiskowych.

Kluczowe wnioski techniczne płynące z analizy procesu to:

• Bezkompromisowe podejście do czystości i struktury podłoża stalowego decyduje o adhezji atomowej.
• Precyzyjne sterowanie parametrami kąpieli galwanicznej pozwala na inżynieryjne ukształtowanie sieci mikropęknięć, niezbędnej do współpracy z uszczelnieniami.
• Wybór wysokojakościowych prętów bazowych (takich jak Cromax) drastycznie redukuje ryzyko wad ukrytych i znacząco podnosi odporność korozyjną.
• Regeneracja komponentów hydraulicznych wymaga tych samych standardów technologicznych co produkcja nowych części, aby przywrócić pierwotną sprawność układu.

Dzięki takiemu podejściu, elementy hydrauliki siłowej mogą pracować bezawaryjnie w najbardziej wymagających gałęziach przemysłu, od górnictwa po zaawansowane maszyny budowlane, zapewniając bezpieczeństwo i efektywność ekonomiczną eksploatacji.
