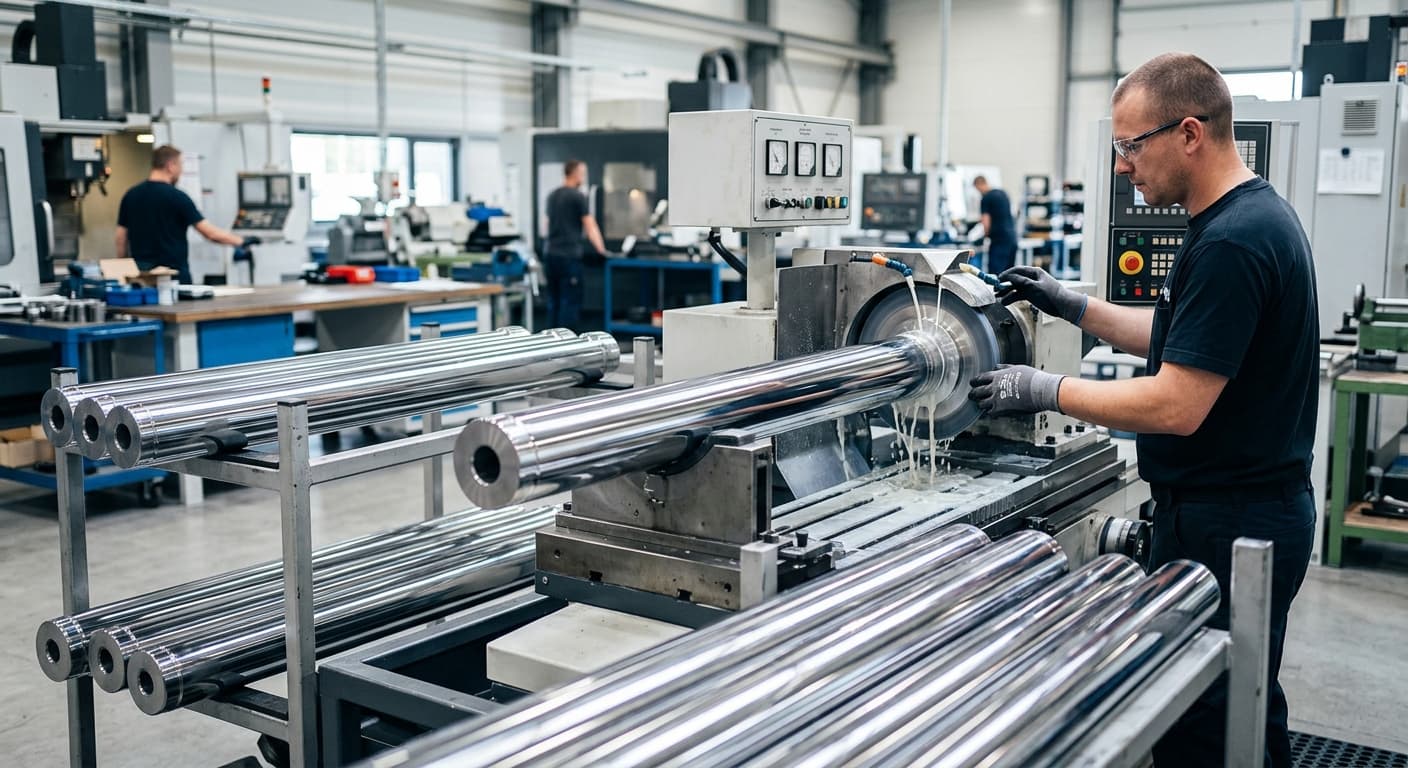

Inżynieria precyzyjna tłoczysk: Standardy Cromax w produkcji i regeneracji

Wprowadzenie do technologii Cromax i roli HP-Hydraulika

Nowoczesna hydraulika siłowa stawia przed komponentami maszyn wymagania, które wykraczają poza standardową wytrzymałość mechaniczną. W centrum tych wymagań znajdują się tłoczyska – elementy bezpośrednio odpowiedzialne za przenoszenie sił i precyzję ruchu, a jednocześnie najbardziej narażone na agresywne czynniki środowiskowe, ścieranie oraz uderzenia. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel firmy Ovako, dostarcza na polski rynek rozwiązania oparte na technologii Cromax, które redefiniują standardy trwałości w przemyśle.

Ovako, szwedzki producent stali będący częścią grupy Nippon Steel, od ponad 35 lat rozwija linię produktów Cromax we współpracy z czołowymi producentami siłowników. Kluczowym wyróżnikiem tej technologii jest pełna kontrola nad łańcuchem produkcji – od surówki opartej w 97% na recyklingu złomu stalowego, aż po finalny proces chromowania technicznego. Artykuł ten stanowi kompendium wiedzy na temat gatunków stali i powłok ochronnych, które HP-Hydraulika stosuje w produkcji i regeneracji elementów hydraulicznych, opierając się na najnowszych wytycznych technicznych Ovako.

Klasyfikacja i charakterystyka mechaniczna gatunków stali

Wybór odpowiedniego materiału bazowego jest fundamentem trwałości tłoczyska. W systemie Cromax wyróżniamy sześć kluczowych gatunków stali, z których każdy został zaprojektowany z myślą o specyficznych warunkach pracy i wymaganiach konstrukcyjnych. Należy podkreślić, że wszystkie wymienione niżej własności mechaniczne są gwarantowane w stanie gotowym, czyli po procesie chromowania.

Cromax 180X i 280X – mikrostopowa rewolucja w hydraulice

Stale mikrostopowe stanowią trzon nowoczesnej oferty HP-Hydraulika. Ich przewaga nad tradycyjnymi stalami, takimi jak C45E, wynika z precyzyjnie dobranego składu chemicznego i procesu obróbki.

• Cromax 180X: To ekonomiczny wybór dla konwencjonalnych siłowników. Jest to stal średniowęglowa mikrostopowa (C 0.38 %, Mn 0.7 %, V 0.08 %). W zakresie średnic 20-90 mm oferuje granicę plastyczności Re >= 500 MPa oraz wytrzymałość Rm >= 750 MPa. Porównując to z popularną stalą C45E, gdzie Re po chromowaniu wynosi zaledwie 305 MPa, widać ogromny skok wydajnościowy. Dostępny jest również wariant Cromax 180X CD (ciągniony na zimno) o jeszcze wyższych parametrach: Re >= 690 MPa i Rm >= 800 MPa.
• Cromax 280X: To podstawowy produkt o podwyższonej wytrzymałości, charakteryzujący się doskonałą spawalnością. Dla średnic 20-90 mm gwarantuje Re >= 520 MPa oraz udarność na poziomie >= 27 J przy temperaturze -20 st. C. Zastosowanie tej stali pozwala na redukcję średnicy tłoczyska przy zachowaniu tej samej nośności, co przekłada się na realne oszczędności materiałowe.

Stale do zadań specjalnych: Cromax 482 i 42CrMo4

W warunkach ekstremalnych obciążeń dynamicznych i mechanicznych HP-Hydraulika rekomenduje zastosowanie gatunków o najwyższych parametrach.

• Cromax 482: Jest to stal średniowęglowa mikrostopowa, która poddawana jest hartowaniu indukcyjnemu. Ważne jest rozróżnienie: Cromax 482 nie jest wykonany ze stali 42CrMo4 – to odrębny gatunek. Charakteryzuje się Re >= 580 MPa (dla Ø < 125 mm) i twardością powierzchniową pod warstwą chromu wynoszącą min. 55 HRC. Jest to idealny wybór dla maszyn budowlanych i leśnych, gdzie tłoczyska są narażone na silne uderzenia zewnętrzne.
• Cromax 42CrMo4: Niskostopowa stal chromowo-molibdenowa, ulepszana cieplnie (hartowana i odpuszczana). W najmniejszych średnicach (Ø < 40 mm) osiąga imponujące Re >= 750 MPa i Rm w zakresie 1000-1200 MPa. Jest wykorzystywana w najbardziej wymagających aplikacjach, takich jak obudowy zmechanizowane w górnictwie, gdzie bezpieczeństwo zależy od odporności na pękanie zmęczeniowe.

Pozostałe warianty: C35E oraz Cromax Tube

• Cromax C35E: Standardowa stal konstrukcyjna dla mniej wymagających aplikacji. Dla średnic 20-90 mm oferuje Re >= 345 MPa i Rm >= 590 MPa przy twardości 165-220 HB.
• Cromax Tube: Rura tłoczyskowa (pręt drążony), stosowana w celu redukcji masy własnej układu lub gdy konstrukcja wymaga prowadzenia medium hydraulicznego wewnątrz tłoczyska. Oferuje Re >= 450 MPa i twardość powierzchniową >= 45 HRC.

Systemy ochrony powierzchni i odporność korozyjna

Sama stal, niezależnie od jej gatunku, nie jest odporna na korozję w agresywnym środowisku pracy siłowników. HP-Hydraulika, bazując na technologii Ovako, oferuje cztery poziomy ochrony powierzchni, które są testowane zgodnie z normą ISO 9227.

Standardowe chromowanie Cromax i Cromax C

Podstawową formą ochrony jest twardy chrom techniczny o twardości minimum 850 HV0.1. Grubość warstwy standardowo wynosi > 20 µm.

• Cromax (standard): Pojedyncza warstwa chromu ze specjalnym wykończeniem powierzchni. Zapewnia odporność do 120 h w teście mgły solnej NSS (rating 10) oraz do 40 h w teście AASS.
• Cromax C: Rozwiązanie oparte na podwójnej warstwie chromu. Dzięki takiemu zabiegowi uzyskuje się lepszą ochronę przed penetracją czynników korozyjnych przez naturalne mikropęknięcia chromu. Odporność wzrasta do 240 h NSS oraz 80 h AASS (rating 10).

Technologia NiKrom – bariera niklowa dla ekstremalnych warunków

W środowiskach o wysokiej korozyjności, takich jak przemysł morski, offshore czy rolnictwo, standardowe chromowanie może okazać się niewystarczające. HP-Hydraulika oferuje w takich przypadkach wykonanie Ni-Cromax (NiKrom).

• NiKrom 150: Wykorzystuje podwarstwę niklu (>= 10 µm) pod warstwą chromu (>= 20 µm). Gwarantuje to min. 500 h NSS oraz 150 h AASS przy zachowaniu najwyższego ratingu 10.
• NiKrom 500: To najbardziej zaawansowana powłoka z grubszą warstwą niklu (>= 30 µm). Oferuje ekstremalną odporność: min. 1500 h NSS oraz 500 h AASS.

Istota sukcesu technologii NiKrom tkwi w charakterystyce niklu. Jest on warstwą ciągliwą, pozbawioną porów i mikropęknięć, co tworzy szczelną barierę odcinającą stal od środowiska zewnętrznego. Nawet jeśli twardy chrom ulegnie naturalnemu procesowi mikropękania, warstwa niklu pozostaje nienaruszona, chroniąc rdzeń stalowy przed pittingiem.

Parametry geometryczne i wykończenie powierzchni

Produkcja prętów chromowanych w zakładach Ovako (Hallstahammar, Twente, Molinella, Redon) odbywa się z zachowaniem rygorystycznych tolerancji, co bezpośrednio wpływa na trwałość uszczelnień w siłownikach obsługiwanych przez HP-Hydraulika.

• Tolerancja średnicy: Standardem jest klasa ISO f7. Owalność pręta nie przekracza 50% przedziału tolerancji, co zapewnia idealne dopasowanie do dławnicy siłownika.
• Chropowatość powierzchni: Parametr Ra wynosi standardowo <= 0.2 µm, jednak typowe wartości uzyskiwane w procesie produkcji mieszczą się w zakresie 0.05-0.10 µm. Parametr Rt (całkowita wysokość profilu) wynosi typowo 0.5-1.0 µm (max 2.0 µm dla Cromax i 1.6 µm dla NiKrom).
• Prostoliniowość: Jest to kluczowy parametr dla długich siłowników. Dla średnic poniżej 30 mm dopuszczalne odchylenie to max 0.1 mm na każde 0.5 m długości. Dla większych średnic standard to 0.1 mm na 1.0 m.
• Twardość chromu: Minimalna wartość 850 HV0.1 zapewnia odporność na ścieranie mechaniczne podczas pracy z uszczelnieniami polimerowymi i kompozytowymi.

Wyzwania techniczne: Spawalność i obróbka cieplna

Jedną z największych zalet stali mikrostopowych 180X i 280X dystrybuowanych przez HP-Hydraulika jest ich doskonała charakterystyka w procesach łączenia. Spawalność stali określa się m.in. poprzez równoważnik węgla (CEV).

1. Porównanie spawalności:
   • Cromax 180X posiada CEV max 0.62, podczas gdy standardowa stal C45E ma ten parametr na poziomie 0.77.
   • Cromax 280X wykazuje jeszcze lepsze właściwości z CEV max 0.55 (w porównaniu do 0.65 dla 20MnV6).
2. Zgrzewalność tarciowa: Parametr FWP dla Cromax 180X wynosi max 2.78, co czyni go znacznie łatwiejszym w obróbce niż C45E (FWP 5.38).
3. Zalecenia procesowe: Przy spawaniu prętów Cromax o średnicach powyżej 60 mm zaleca się podgrzanie wstępne do temperatury 150-200 st. C, co minimalizuje ryzyko powstawania naprężeń termicznych i pęknięć w strefie wpływu ciepła (SWC).
4. Hartowanie indukcyjne: HP-Hydraulika dostarcza pręty hartowane indukcyjnie (warianty IH), gdzie głębokość hartowania jest ściśle zdefiniowana. Dla Cromax 180X o średnicy 40-90 mm wynosi ona 1.4-2.0 mm, co tworzy sztywne podłoże zapobiegające wgniataniu warstwy chromu przy punktowych uderzeniach.

Aspekty ekonomiczne i ekologiczne – Model Ovako

Wybór zaawansowanych materiałów Cromax to nie tylko kwestia techniczna, ale przede wszystkim ekonomiczna. Inżynierowie Ovako opracowali model oszczędności wynikający z zastosowania stali o wyższej granicy plastyczności.

• Zasada redukcji średnicy: Dzięki wyższym parametrom Re stali 280X w porównaniu do standardowych gatunków, możliwe jest zmniejszenie średnicy projektowanego tłoczyska. Według danych Ovako, zmniejszenie średnicy o zaledwie 5 mm może wygenerować ok. 15% oszczędności kosztów całkowitych.
• Wzór na oszczędności: Procentowa oszczędność kosztów może być szacowana według wzoru: (1 - e^(-0.032 x różnica średnic)) x 100. W skrajnych przypadkach optymalizacja materiałowa pozwala obniżyć koszty produkcji siłownika nawet o 30%.
• Zrównoważony rozwój: HP-Hydraulika, współpracując z Ovako, promuje rozwiązania ekologiczne. Stal produkowana z 97% złomu przy użyciu procesów o niskiej emisji CO2 wpisuje się w nowoczesne wymagania raportowania środowiskowego dużych przedsiębiorstw przemysłowych.

Serwis i regeneracja w HP-Hydraulika

Działalność HP-Hydraulika nie kończy się na dystrybucji prętów. Kluczowym filarem firmy jest regeneracja i naprawa elementów hydraulicznych. Wiedza o materiałach Cromax pozwala na profesjonalną ocenę stanu technicznego tłoczyska i dobór odpowiedniej metody naprawy.

• Ekspertyza techniczna: Każdy element trafiający do serwisu poddawany jest diagnostyce. Jeśli uszkodzenia warstwy chromu są powierzchniowe, możliwa jest regeneracja poprzez ponowne chromowanie twarde. W przypadku skrzywień lub głębokich wgnieceń rdzenia (szczególnie w stalach niehartowanych), HP-Hydraulika oferuje wykonanie nowego tłoczyska z wykorzystaniem prętów Cromax dociętych na wymiar (tolerancja cięcia +2/-0 mm).
• Naprawa elementów chromowanych: Dzięki dostępności pełnego zakresu średnic (10-150 mm dla Cromax i 18-160 mm dla NiKrom), firma jest w stanie w krótkim czasie odtworzyć dowolny podzespół, zachowując parametry oryginału lub poprawiając je poprzez zastosowanie lepszego gatunku stali (np. zamiana C45E na 180X).

Podsumowanie

Technologia Cromax, dostarczana przez HP-Hydraulika Siłowa i Mechanika Maszyn s.c., stanowi kompleksowe rozwiązanie dla wyzwań współczesnej inżynierii. Synergia między zaawansowanymi stalami mikrostopowymi (180X, 280X) a innowacyjnymi systemami ochrony korozyjnej (NiKrom) pozwala na budowę maszyn trwalszych, lżejszych i tańszych w eksploatacji.

Kluczowe wnioski dla projektantów i użytkowników:

1. Stale mikrostopowe oferują znacznie wyższą granicę plastyczności niż tradycyjne stale węglowe, co umożliwia optymalizację masy siłownika.
2. Wybór powłoki powinien być podyktowany środowiskiem pracy – od standardowego Cromaxu po ekstremalnie odporny NiKrom 500.
3. Poprawna obróbka mechaniczna i spawalnicza, wspierana przez niskie wartości CEV produktów Ovako, gwarantuje integralność strukturalną komponentów.
4. Regeneracja w oparciu o oryginalne komponenty Cromax przywraca pełną sprawność operacyjną maszyn, często przewyższając parametry fabryczne standardowych rozwiązań.

HP-Hydraulika, jako autoryzowany przedstawiciel, zapewnia nie tylko dostęp do tych materiałów, ale również pełne wsparcie techniczne, pomagając w doborze optymalnych parametrów dla każdej, nawet najbardziej specyficznej aplikacji przemysłowej.
