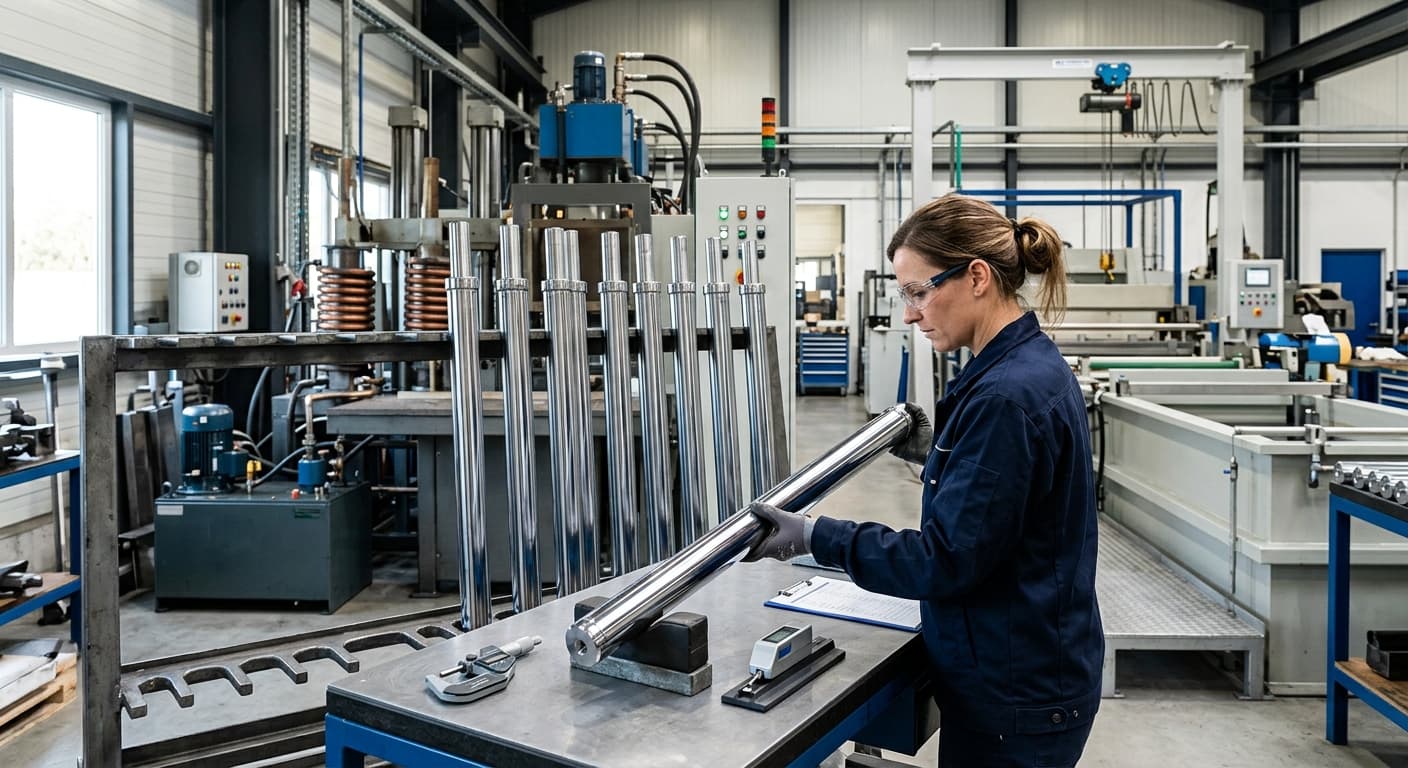

Inżynieria powierzchni tłoczysk: Synergia hartowania indukcyjnego i chromowania twardego

Wprowadzenie do nowoczesnej inżynierii powierzchni w hydraulice siłowej

Współczesne systemy hydrauliczne pracują w warunkach coraz wyższych ciśnień, ekstremalnych temperatur oraz w środowiskach o wysokim stopniu zanieczyszczenia i korozyjności. Elementem najbardziej narażonym na oddziaływanie czynników zewnętrznych jest tłoczysko siłownika, które stanowi fizyczny łącznik między układem hydraulicznym a wykonawczym mechanizmem maszyny. Aby zapewnić długowieczność i bezawaryjność takich systemów, niezbędne jest zastosowanie zaawansowanych technologii inżynierii powierzchni. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dostarcza rozwiązania oparte na prętach Cromax, które stanowią wzorzec w dziedzinie trwałości powierzchniowej.

Kluczem do sukcesu w produkcji i regeneracji elementów hydraulicznych nie jest sama powłoka, lecz odpowiednie połączenie właściwości materiału rdzenia, obróbki cieplnej oraz precyzyjnego procesu galwanicznego. Niniejszy artykuł koncentruje się na technicznym aspekcie przygotowania podłoża poprzez hartowanie indukcyjne oraz na parametrach procesu chromowania twardego, które decydują o finalnej jakości produktu. Zrozumienie tych procesów jest niezbędne dla inżynierów, projektantów oraz służb utrzymania ruchu, którzy dążą do minimalizacji przestojów maszyn.

Przygotowanie materiału bazowego: Rola hartowania indukcyjnego

Zanim pręt stalowy trafi do wanny galwanicznej, musi przejść szereg procesów przygotowawczych, z których najważniejszym jest obróbka cieplna. W przypadku tłoczysk pracujących w trudnych warunkach mechanicznych, standardowe chromowanie prętów w stanie ulepszonym cieplnie może okazać się niewystarczające. Tutaj z pomocą przychodzi hartowanie indukcyjne.

Mechanizm i parametry hartowania indukcyjnego

Hartowanie indukcyjne polega na powierzchniowym nagrzewaniu materiału za pomocą prądów wirowych indukowanych przez zmienne pole elektromagnetyczne. Proces ten pozwala na uzyskanie wysokiej twardości warstwy podpowierzchniowej przy zachowaniu ciągliwego i wytrzymałego rdzenia. Główne parametry techniczne tego procesu to:

1. Częstotliwość prądu: Decyduje o głębokości wnikania ciepła. Wyższe częstotliwości (rzędu setek kHz) stosuje się do cienkich warstw, natomiast niższe do głębokiego hartowania.
2. Czas nagrzewania: Musi być precyzyjnie kontrolowany, aby uniknąć przegrzania ziarna austenitu, co mogłoby prowadzić do kruchości.
3. Intensywność chłodzenia: Zastosowanie odpowiednich mediów chłodzących (woda, polimery) zapewnia transformację martenzytyczną, gwarantującą twardość na poziomie 54-62 HRC.

Dlaczego hartowanie indukcyjne jest kluczowe dla powłoki chromowej?

Powłoka chromu twardego, mimo swojej wysokiej twardości (ok. 850-1100 HV), jest cienka (zwykle 20-50 µm) i krucha. W przypadku uderzenia mechanicznego w tłoczysko niehartowane, miękkie podłoże ulega odkształceniu plastycznemu, co powoduje pękanie i łuszczenie się chromu – zjawisko to nazywane jest często „efektem skorupki jajka”. Hartowanie indukcyjne tworzy sztywną „poduszkę” o głębokości od 1 do 5 mm, która przejmuje obciążenia punktowe i chroni powłokę przed uszkodzeniami mechanicznymi. Jest to szczególnie istotne w maszynach budowlanych i górniczych, gdzie ryzyko uderzenia kamieniem lub innym elementem w tłoczysko jest stałym elementem eksploatacji.

Technologia chromowania twardego: Proces galwaniczny i jego parametry

Chromowanie techniczne (twarde) różni się od dekoracyjnego przede wszystkim grubością nakładanej warstwy oraz parametrami kąpieli, które mają zapewnić maksymalną odporność na ścieranie i korozję. W zakładach współpracujących z HP-Hydraulika proces ten prowadzony jest z zachowaniem rygorystycznych reżimów technologicznych.

Skład kąpieli i parametry elektrochemiczne

Proces odbywa się w wannach galwanicznych wypełnionych roztworem kwasu chromowego (CrO3) z dodatkiem kwasu siarkowego jako katalizatora. Współczesne technologie, stosowane przy produkcji prętów Cromax, wykorzystują również katalizatory organiczne, które pozwalają na zwiększenie wydajności prądowej i poprawę struktury powłoki. Kluczowe parametry procesu to:

1. Gęstość prądu: Zazwyczaj mieści się w granicach 30-60 A/dm². Zbyt wysoka gęstość może prowadzić do powstawania „przypaleń” na krawędziach i nadmiernej chropowatości.
2. Temperatura kąpieli: Utrzymywana w wąskim zakresie 50-60°C. Stabilność temperatury decyduje o połysku, twardości i naprężeniach własnych powłoki.
3. Czas trwania procesu: Średni przyrost grubości warstwy chromu to około 25 µm na godzinę, co oznacza, że proces nakładania standardowej warstwy 40 µm trwa blisko dwie godziny.

Charakterystyka strukturalna powłoki chromowej

Chrom osadzany elektrolitycznie posiada unikalną strukturę mikropęknięć. Choć dla laika słowo „pęknięcia” brzmi negatywnie, w hydraulice siłowej są one pożądane. Mikrosiatka pęknięć (ang. micro-crack pattern) pełni funkcję mikro-zbiorników dla oleju hydraulicznego. Zapewnia to stałe smarowanie uszczelnień technicznych, redukując tarcie i zapobiegając zjawisku „stick-slip”. Pręty Cromax charakteryzują się optymalną gęstością tych pęknięć, co przekłada się na wyjątkowo niskie zużycie elementów uszczelniających.

Obróbka mechaniczna i precyzja geometryczna: Szlifowanie i polerowanie

Osiągnięcie końcowych parametrów technicznych tłoczyska nie byłoby możliwe bez zaawansowanej obróbki skrawaniem. Proces ten dzieli się na dwa etapy: szlifowanie przygotowawcze (przed chromowaniem) oraz polerowanie finiszowe.

Szlifowanie bezkłowe (Centerless Grinding)

Pręty stalowe poddawane są szlifowaniu bezkłowemu, co pozwala na uzyskanie wysokiej dokładności wymiarowej w klasie tolerancji ISO f7 lub h8. Precyzja tego etapu jest krytyczna, ponieważ powłoka chromowa dokładnie odwzorowuje geometrię podłoża. Wszelkie błędy kołowości czy falistość powierzchni zostaną przeniesione na finalny produkt. Szlifowanie musi być prowadzone przy intensywnym chłodzeniu, aby nie dopuścić do powstania naprężeń termicznych, które mogłyby zainicjować pęknięcia podpowierzchniowe w warstwie hartowanej.

Polerowanie i parametry chropowatości

Po procesie chromowania powierzchnia jest matowa i posiada pewną chropowatość procesową. Aby uzyskać parametry wymagane przez nowoczesne uszczelnienia hydrauliczne, stosuje się polerowanie taśmowe lub tarczowe. Finalne parametry chropowatości dla wysokiej klasy prętów to:

1. Ra (średnie arytmetyczne odchylenie profilu): 0.10 – 0.20 µm.
2. Rz (maksymalna wysokość profilu): 0.80 – 1.50 µm.
3. Rmax (maksymalna chropowatość): poniżej 2.0 µm.

Osiągnięcie tych wartości pozwala na stworzenie idealnego filmu olejowego, który chroni zarówno tłoczysko przed korozją, jak i uszczelnienie przed przedwczesnym wytarciem.

Wyzwania techniczne i kontrola jakości w procesie chromowania

Produkcja i regeneracja tłoczysk to proces obarczony wieloma ryzykami technicznymi. Jednym z najgroźniejszych jest nawodorowanie stali (kruchość wodorowa). Podczas elektrolizy na katodzie wydziela się znaczna ilość wodoru atomowego, który może dyfundować w głąb struktury krystalicznej stali. Jeśli nie zostanie on usunięty poprzez proces wygrzewania (odwodorowania), może dojść do pękania pręta pod obciążeniem.

System kontroli jakości w HP-Hydraulika oraz standardy Ovako dla produktów Cromax obejmują szereg testów weryfikacyjnych:

1. Pomiary grubości warstwy: Wykonywane metodami nieniszczącymi (np. prądami wirowymi).
2. Badania przyczepności (adhezji): Testy uderzeniowe lub nacinania, mające na celu sprawdzenie, czy chrom trwale wiąże się z podłożem.
3. Pomiary twardości mikrometodą Vickersa: Wykonywane na zgładach poprzecznych.
4. Badania odporności korozyjnej w komorze solnej (NSS): Standardowe pręty chromowane muszą wytrzymać minimum 200 godzin ekspozycji bez śladów korozji, a pręty klasy Cromax często przekraczają 500 lub nawet 1000 godzin.

Praktyczne aspekty regeneracji i doboru materiałów

W codziennej praktyce serwisowej firmy HP-Hydraulika, kluczowym elementem jest diagnostyka: czy uszkodzone tłoczysko należy regenerować poprzez szlifowanie podwymiarowe i ponowne chromowanie, czy też wymienić na nowe, wykonane z pręta Cromax. Decyzja ta opiera się na analizie kosztów oraz wymagań technicznych maszyny.

Kiedy warto postawić na nowe pręty Cromax?

1. Gdy wymagana jest gwarantowana spawalność: Dzięki niskiej zawartości węgla i dodatkom mikrostopowym (np. wanad w stali 20MnV6), pręty te nie wymagają wstępnego podgrzewania przy spawaniu zakończeń.
2. Gdy maszyna pracuje w środowisku ekstremalnie agresywnym: Wyższa czystość stali bazowej minimalizuje ryzyko korozji wżernej.
3. Gdy kluczowa jest powtarzalność parametrów: Produkcja przemysłowa zapewnia stałą twardość i grubość powłoki na całej długości pręta (nawet do 6-7 metrów).

Podsumowanie

Technologia chromowania twardego, choć znana od dziesięcioleci, w połączeniu z nowoczesną metalurgią i precyzyjną obróbką cieplną, pozostaje bezkonkurencyjnym rozwiązaniem w hydraulice siłowej. Synergia między hartowaniem indukcyjnym a powłoką galwaniczną pozwala na tworzenie komponentów zdolnych do pracy w najcięższych warunkach przemysłowych.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., łącząc wiedzę praktyczną z dostępem do najwyższej jakości materiałów firmy Ovako, dostarcza produkty i usługi, które definiują standardy nowoczesnej mechaniki. Inwestycja w odpowiednio przygotowane i chromowane tłoczyska to nie tylko oszczędność wynikająca z rzadszych napraw, ale przede wszystkim bezpieczeństwo i pewność ciągłości procesów technologicznych w górnictwie, budownictwie czy rolnictwie. Kluczem do sukcesu pozostaje dbałość o każdy etap procesu – od doboru odpowiedniego gatunku stali, przez precyzyjne hartowanie, aż po finalne polerowanie na lustrzany połysk.
