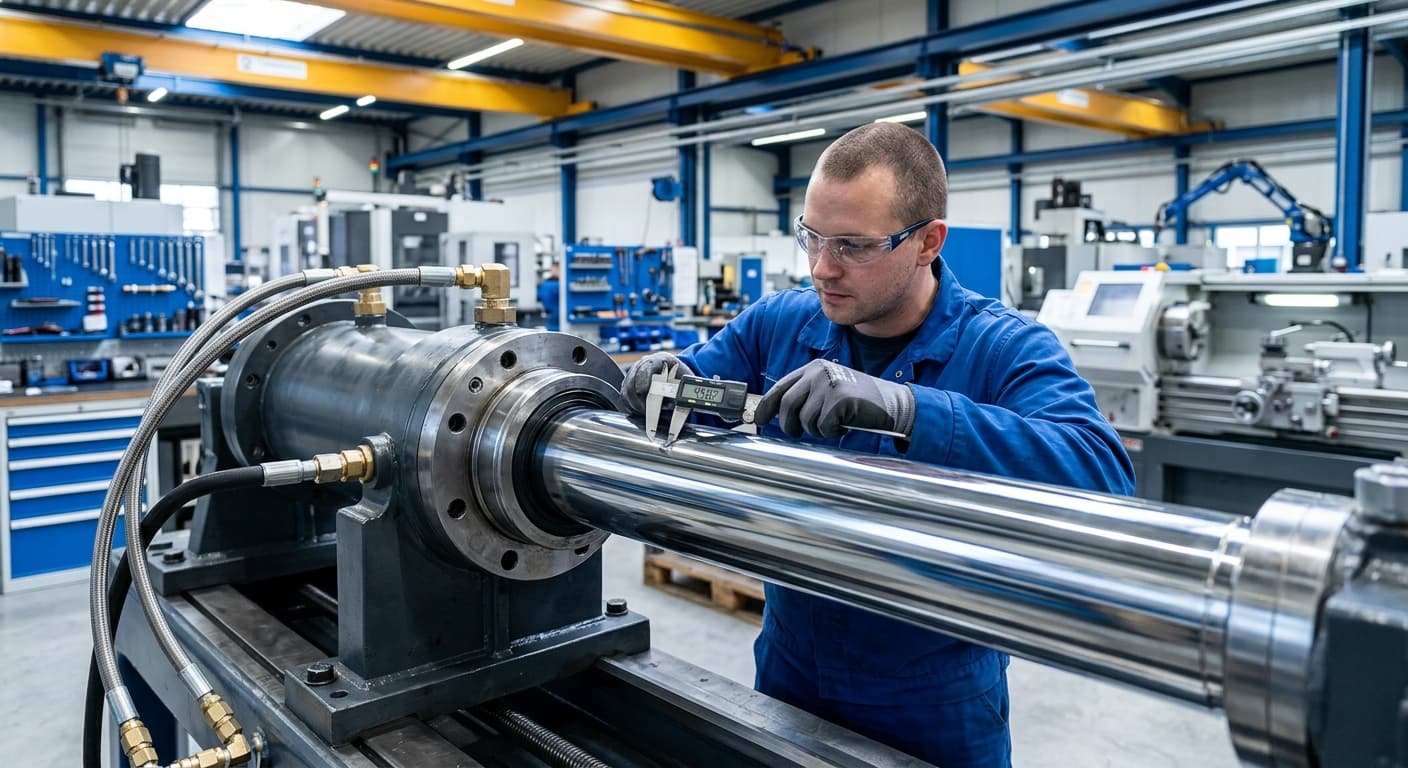

Inżynieria powierzchni i tribologia tłoczysk: Optymalizacja trwałości siłowników z produktami Ovako Cromax

Wprowadzenie

Efektywność nowoczesnych układów hydraulicznych zależy w dużej mierze od trwałości i precyzji wykonania ich komponentów wykonawczych. Tłoczysko, jako element przenoszący siły mechaniczne i narażony na bezpośredni kontakt z agresywnym środowiskiem zewnętrznym, stanowi krytyczny punkt konstrukcyjny. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dostarcza zaawansowane technologicznie pręty chromowane Cromax, które definiują standardy w zakresie odporności korozyjnej i wytrzymałości mechanicznej. W niniejszym artykule poddamy analizie technicznej synergię między właściwościami metalurgicznymi stali produkowanej przez szwedzkie zakłady Ovako a zaawansowanymi systemami powłok ochronnych, które decydują o długowieczności siłowników hydraulicznych.

Fundamenty niezawodności – Metalurgia Ovako i zrównoważona produkcja

Produkcja prętów Cromax opiera się na pełnej kontroli łańcucha dostaw, od surówki po wyrób gotowy. Ovako, będące częścią grupy Nippon Steel, realizuje model gospodarki o obiegu zamkniętym – stal wykorzystywana do produkcji prętów oparta jest w 97% na recyklingu złomu stalowego. Proces ten odbywa się w wyspecjalizowanych zakładach w Hallstahammar (Szwecja), Twente (Holandia), Molinella (Włochy) oraz Redon (Francja).

Kluczowym wyróżnikiem produktów Cromax jest gwarancja właściwości mechanicznych w stanie gotowym, czyli po procesie chromowania. Każda partia materiału przechodzi rygorystyczne testy, co pozwala na precyzyjne projektowanie siłowników bez konieczności stosowania nadmiarowych współczynników bezpieczeństwa. Ovako posiada ponad 35 lat doświadczenia w ścisłej współpracy z wiodącymi producentami hydrauliki siłowej, co owocuje optymalizacją składu chemicznego i struktury krystalicznej dostarczanej stali.

Charakterystyka tribologiczna i ochrona korozyjna powłok

Twardy chrom nanoszony galwanicznie na pręty stalowe posiada naturalną, kontrolowaną siatkę mikropęknięć. Chociaż film olejowy pomaga w smarowaniu uszczelnień, nie stanowi on wystarczającej bariery ochronnej w sytuacjach, gdy tłoczysko pozostaje wysunięte przez długi czas lub pracuje w środowisku agresywnym chemicznie. Ovako opracowało cztery poziomy ochrony korozyjnej, dostosowane do różnych klas korozyjności środowiska (wg ISO 9227).

Standardowe i wzmocnione powłoki chromowe

Cromax (standard): Jest to pojedyncza warstwa chromu o specjalnym wykończeniu powierzchni. Zapewnia ona optymalną współpracę z uszczelnieniami przy zachowaniu wysokiej twardości powierzchniowej (min. 850 HV0.1). Gwarantowana odporność korozyjna wynosi do 40 h w teście AASS (mgła solna z kwasem octowym) lub do 120 h w teście NSS (obojętna mgła solna) przy ocenie rating 10 wg ISO 10289. W teście CASS (przyspieszona miedzią) osiąga do 64 h przy ratingu 9.
Cromax C: Wykonanie to bazuje na podwójnej warstwie chromu, co stanowi podwójną barierę przed penetracją czynników korozyjnych i powstawaniem pittingu (wżerów). Odporność wzrasta tutaj do 80 h AASS oraz do 240 h NSS (rating 10).

Technologia NiKrom – bariera niklowo-chromowa

W najbardziej wymagających aplikacjach, takich jak górnictwo, rolnictwo wielkoobszarowe czy przemysł offshore, standardowe chromowanie może okazać się niewystarczające. HP-Hydraulika oferuje w takich przypadkach produkty z rodziny NiKrom (na cromax.com.pl znane jako Ni-Cromax). Technologia ta polega na nałożeniu ciągliwej warstwy niklu pod warstwę twardego chromu.

NiKrom 150: Warstwa niklu (>= 10 um) pod warstwą chromu (>= 20 um). Zapewnia odporność min. 150 h AASS oraz min. 500 h NSS (rating 10).
NiKrom 500: Zwiększona warstwa niklu (>= 30 um) pod chromem (>= 20 um). Ekstremalna ochrona sięgająca min. 500 h AASS oraz min. 1500 h NSS (rating 10).

Warstwa niklu, będąc wolną od porów i pęknięć, skutecznie odcina stalowe podłoże od agresywnego otoczenia, oferując trwałość porównywalną z chromowaną stalą nierdzewną, lecz przy znacznie lepszych parametrach mechanicznych rdzenia.

Przegląd gatunków stali – parametry mechaniczne i zastosowania

Dobór odpowiedniego gatunku stali ma kluczowe znaczenie dla przenoszonych obciążeń dynamicznych i odporności na wyboczenie. Poniżej przedstawiamy zestawienie dostępnych w ofercie HP-Hydraulika gatunków Cromax wraz z ich specyfikacją.

Cromax C35E

Jest to podstawowy gatunek stali konstrukcyjnej, stosowany w mniej obciążonych układach.

Dla średnic < 20 mm: Re >= 345 MPa, Rm >= 590 MPa, A5 10 %.
Dla średnic 20-90 mm: Re >= 345 MPa, Rm >= 590 MPa, A5 19 %, twardość 165-220 HB.

Cromax 180X – efektywność w konwencjonalnej hydraulice

To mikrostopowa stal średniowęglowa (C 0.38 %, Mn 0.7 %), stanowiąca ekonomiczną alternatywę dla stali C45E, przy zachowaniu znacznie lepszych parametrów.

Standard (Ø 20-90 mm): Re >= 500 MPa, Rm >= 750 MPa, A5 >= 16 %, twardość 230-280 HB.
Wariant 180X CD (ciągniony na zimno): Re >= 690 MPa, Rm >= 800 MPa, A5 >= 10 %, 250-300 HB.
Wersja hartowana indukcyjnie (IH): twardość pod chromem min. 55 HRC. Głębokość hartowania wynosi od 1.0-1.6 mm (dla Ø < 40 mm) do 1.4-2.0 mm (dla Ø 40-90 mm).
Zaleta nad C45E: Wyższa granica plastyczności (500 vs 305 MPa) oraz lepsza spawalność (CEV max 0.62 vs 0.77).

Cromax 280X – standard podwyższonej wytrzymałości

Gatunek ten jest flagowym produktem Ovako, łączącym wysoką wytrzymałość z doskonałą obrabialnością i spawalnością (CEV max 0.55). Stosowany szeroko w hydraulice mobilnej (maszyny rolnicze, ładowarki) oraz w turbinach wiatrowych (wersja IH).

Ø 20-90 mm: Re >= 520 MPa, Rm 650-800 MPa, A5 19 %, 200-240 HB, udarność >= 27 J przy -20 st. C.
Ø 91-125 mm: Re >= 440 MPa, Rm 550-700 MPa, A5 19 %, 180-230 HB.
Ø > 125 mm: Re >= 350 MPa, Rm 500-700 MPa, A5 19 %, 180-230 HB.
Potencjał oszczędności: Dzięki wysokiej granicy plastyczności (520 MPa vs 390 MPa dla 19MnVS6), możliwe jest zmniejszenie średnicy tłoczyska, co redukuje koszty materiałowe nawet o 30 %.

Cromax 482 – odporność na uderzenia

Gatunek dedykowany do maszyn leśnych i budowlanych, gdzie tłoczyska narażone są na uderzenia kamieni lub kłód. Jest to stal mikrostopowa, zawsze hartowana powierzchniowo.

Ø < 125 mm: Re >= 580 MPa, Rm 850-1000 MPa, A5 14 %, 250-300 HB.
Twardość powierzchniowa: >= 55 HRC.
UWAGA: Jest to odrębny gatunek, którego nie należy mylić ze stalą 42CrMo4.

Cromax 42CrMo4 – najwyższe wymagania dynamiczne

Niskostopowa stal chromowo-molibdenowa, ulepszana cieplnie (hartowana i odpuszczana), stosowana w najtrudniejszych warunkach, np. w górnictwie (obudowy zmechanizowane).

Ø < 40 mm: Re >= 750 MPa, Rm 1000-1200 MPa, A5 11 %, 295-355 HB, udarność >= 35 J przy 20 st. C.
Ø 40-95 mm: Re >= 690 MPa, Rm 900-1100 MPa, A5 12 %, 265-325 HB.
Ø > 95 mm: Re >= 550 MPa, Rm 800-950 MPa, A5 13 %, 235-295 HB.
Wersja hartowana indukcyjnie zapewnia twardość powierzchniową >= 55 HRC.

Cromax Tube – redukcja masy

Rury tłoczyskowe chromowane stosuje się tam, gdzie masa urządzenia musi być ograniczona lub gdy wnętrze tłoczyska służy jako kanał olejowy.

Parametry: Re >= 450 MPa, Rm 550-800 MPa, A5 20 %, twardość powierzchniowa (po hartowaniu) >= 45 HRC.

Wspólne parametry techniczne i standardy wykonania

Wszystkie produkty dostarczane przez HP-Hydraulika spełniają rygorystyczne normy geometryczne i jakościowe, co jest niezbędne dla poprawnej pracy uszczelnień hydraulicznych.

Warstwa chromu: Standardowo grubość wynosi > 20 um (dla średnic <= 20 mm gwarantowane min. 15 um). Twardość chromu to min. 850 HV0.1.
Chropowatość powierzchni: Ra <= 0.2 um (typowo 0.05-0.10 um); Rt <= 2.0 um (typowo 0.5-1.0 um). Dla serii NiKrom parametr Rt wynosi <= 1.6 um.
Tolerancja średnicy: Standardem jest ISO f7. Owalność nie przekracza 50 % przedziału tolerancji.
Prostoliniowość: Dla średnic < 30 mm max odchyłka to 0.1 mm na 0.5 m; dla większych średnic 0.1 mm na 1.0 m.
Wymiary i logistyka: Standardowa długość prętów to 6100 mm (+100/-0 mm), z zakresem produkcyjnym od 3000 do 7800 mm (NiKrom do 7300 mm). Końce niechromowane nie przekraczają 150 mm na stronę.

Ekonomika eksploatacji i regeneracji

Inwestycja w materiały wysokiej klasy, takie jak Cromax 280X czy NiKrom, zwraca się nie tylko poprzez wydłużenie czasu pracy bez awarii, ale także poprzez możliwość optymalizacji konstrukcji. Ovako definiuje zasadę ekonomiczną: zmniejszenie średnicy tłoczyska o zaledwie 5 mm może przynieść około 15 % oszczędności kosztów. Procentową oszczędność można obliczyć ze wzoru: (1 - e^(-0.032 x różnica średnic)) x 100.

Firma HP-Hydraulika, poza dystrybucją prętów, świadczy usługi regeneracji i naprawy. Wykorzystanie oryginalnych materiałów Ovako w procesie naprawy gwarantuje, że przywrócony do pracy siłownik będzie posiadał parametry identyczne lub lepsze od komponentu OEM. Eksperci firmy zapewniają wsparcie techniczne w doborze gatunku stali, co jest kluczowe przy modernizacji maszyn pracujących w specyficznych warunkach (np. zwiększona kwasowość otoczenia lub ekstremalne obciążenia mechaniczne).

Podsumowanie

Dobór tłoczyska chromowanego to proces wielowymiarowy, wymagający uwzględnienia zarówno charakterystyki mechanicznej rdzenia (granica plastyczności, udarność), jak i właściwości ochronnych powłoki. Pręty Cromax od Ovako, dostępne w ofercie HP-Hydraulika, stanowią kompleksowe rozwiązanie problemów związanych z korozją i zużyciem ściernym. Dzięki zastosowaniu stali o podwyższonej wytrzymałości, jak Cromax 180X czy 280X, konstruktorzy mogą tworzyć lżejsze i bardziej ekonomiczne siłowniki, natomiast powłoki z rodziny NiKrom pozwalają na bezpieczną eksploatację w najbardziej korozyjnych środowiskach świata. Wsparcie techniczne HP-Hydraulika oraz dostęp do najnowocześniejszej metalurgii Ovako to fundament niezawodności każdej maszyny napędzanej hydrauliką siłową.
