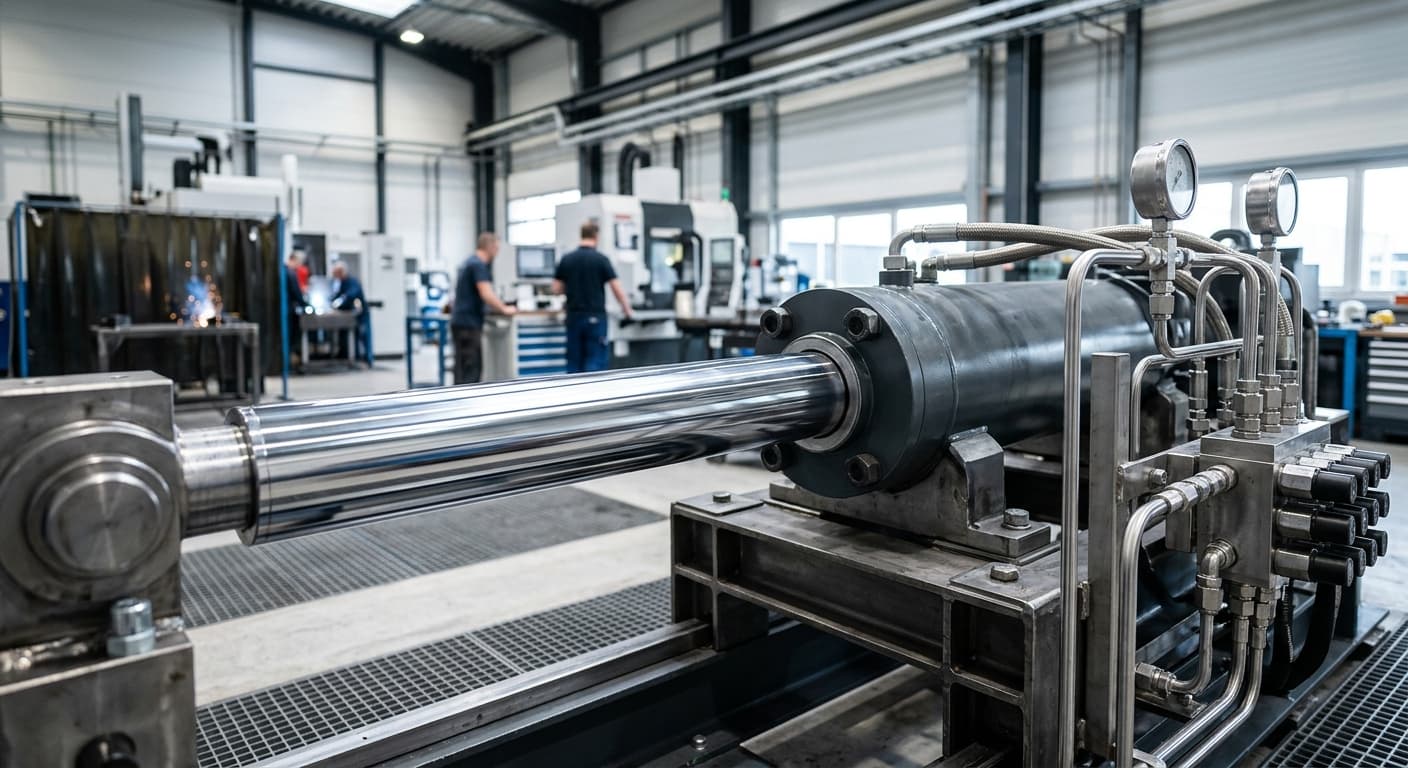

Inżynieria odporności korozyjnej: Pręty chromowane Cromax w środowisku morskim i offshore

Wstęp: Specyfika i wyzwania hydrauliki w sektorze morskim

Środowisko morskie i offshore (platformy wiertnicze, morskie farmy wiatrowe) stanowi jedno z najbardziej wymagających poligonów doświadczalnych dla komponentów hydrauliki siłowej. Agresywne oddziaływanie mgły solnej, wysoka wilgotność, zmienne temperatury oraz narażenie na uszkodzenia mechaniczne sprawiają, że standardowe rozwiązania stosowane w przemyśle lądowym stają się niewystarczające. Kluczowym elementem siłownika hydraulicznego, bezpośrednio wystawionym na działanie czynników zewnętrznych, jest tłoczysko. Od jego trwałości zależy nie tylko sprawność maszyny, ale także bezpieczeństwo załogi i ochrona środowiska przed wyciekami oleju.

firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dostarcza zaawansowane technologicznie pręty chromowane serii Cromax, które zostały zaprojektowane z myślą o sprostaniu tym ekstremalnym wyzwaniom. W niniejszym artykule poddamy szczegółowej analizie technologię ochrony powierzchniowej prętów stalowych, procesy metalurgiczne oraz parametry eksploatacyjne, które decydują o przewadze produktów Cromax w aplikacjach morskich.

1. Mechanizmy korozji w środowisku zasolonym a rola powłoki chromowej

Korozja w środowisku morskim nie jest procesem jednolitym. Wynika ona z synergii oddziaływań chemicznych i elektrochemicznych. Jony chlorkowe obecne w wodzie morskiej i atmosferze nadmorskiej są wyjątkowo agresywne wobec stali węglowej. Przenikają one przez mikropory powłok ochronnych, inicjując korozję wżerną (pitting), która jest szczególnie niebezpieczna dla szczelności układu hydraulicznego.

Elektrochemiczny aspekt ochrony

Chromowanie twarde (techniczne) pełni rolę bariery mechanicznej. W przeciwieństwie do powłok cynkowych, chrom nie zapewnia ochrony protektorowej (anodowej) dla stali. Jeśli powłoka zostanie przerwana, stal pod spodem zaczyna korodować szybciej ze względu na różnicę potencjałów elektrochemicznych między chromem a żelazem. Dlatego tak istotna jest wysoka jakość i szczelność warstwy chromu, jaką oferują pręty Cromax.

Kluczowe czynniki wpływające na odporność korozyjną:

1. Gęstość mikropęknięć: W procesie chromowania twardego naturalnie powstają mikropęknięcia. W produktach wysokiej jakości, takich jak Cromax, dąży się do uzyskania struktury o kontrolowanej gęstości tych pęknięć. Zamiast kilku głębokich szczelin docierających do materiału bazowego, mamy do czynienia z gęstą siecią bardzo płytkich mikropęknięć, które nie komunikują się ze stalą.
2. Grubość powłoki: Standardowo dla prętów Cromax stosuje się powłoki o grubości powyżej 20 µm (dla średnic do 20 mm gwarantowane minimum to 15 µm). W wymagających warunkach stosuje się wykonania specjalne z warstwą niklu pod chromem.
3. Topografia powierzchni: Chropowatość (Ra, Rt) musi być ściśle kontrolowana. W produktach Cromax parametr Ra wynosi standardowo ≤ 0.2 µm, co zapobiega osadzaniu się kryształków soli działających jak ścierniwo na uszczelnienia siłownika.

2. Inżynieria materiałowa Ovako: Dlaczego stal bazowa ma znaczenie?

Częstym błędem w doborze prętów chromowanych jest skupianie się wyłącznie na samej powłoce. Firma HP-Hydraulika, bazując na doświadczeniu Ovako, kładzie ogromny nacisk na metalurgię materiału bazowego. W środowisku morskim pręty muszą wykazywać nie tylko odporność na korozję, ale i wysoką wytrzymałość zmęczeniową oraz odporność na uderzenia w niskich temperaturach.

Charakterystyka gatunków stali Cromax

Produkty dostępne w ofercie HP-Hydraulika oparte są na precyzyjnie dobranych składach chemicznych:

• Cromax 280X: Oparty na stali mikrostopowej, oferuje doskonałą spawalność i wysoką granicę plastyczności (Re ≥ 520 MPa dla średnic 20-90 mm). Jest to kluczowe przy produkcji dużych siłowników okrętowych, gdzie końcówki tłoczysk są często dospawywane.
• Cromax 42CrMo4: Niskostopowa stal chromowo-molibdenowa, ulepszona cieplnie, stosowana tam, gdzie wymagana jest ekstremalna wytrzymałość i wysoka twardość rdzenia. Idealna dla żurawi morskich i systemów podnoszenia.
• NiKrom: Wykonanie z warstwą niklu pod chromem, zapewniające odporność korozyjną porównywalną z chromowaną stalą nierdzewną, przy zachowaniu znacznie lepszych właściwości mechanicznych stali wysokowytrzymałej.

Czystość stali a jakość chromowania

Ovako stosuje proces rafinacji stali, który minimalizuje ilość wtrąceń niemetalicznych (siarczków, tlenków). Dlaczego jest to ważne dla chromowania? Każde wtrącenie na powierzchni pręta przed procesem galwanicznym stanowi potencjalne miejsce osłabienia powłoki. Dzięki czystości stali Cromax, powłoka chromowa przylega do podłoża w sposób niemal idealnie jednorodny, co radykalnie zmniejsza ryzyko odprysków i korozji podpowłokowej.

3. Parametry techniczne i metodyka testowania w komorze solnej

Aby zagwarantować niezawodność w sektorze offshore, parametry techniczne muszą być potwierdzone rygorystycznymi testami. HP-Hydraulika dostarcza dokumentację techniczną, która precyzyjnie określa odporność korozyjną prętów.

Testy w mgle solnej (NSS - Neutral Salt Spray)

Podstawowym badaniem według normy ISO 9227 jest test w neutralnej mgle solnej. Wyniki dla produktów z rodziny Cromax są ściśle zdefiniowane zależnie od wykonania powierzchni:

1. Cromax (wykonanie standardowe): Gwarantuje odporność do 120 godzin testu NSS przy zachowaniu najwyższego wskaźnika Rating 10 według ISO 10289.
2. Cromax C: Dzięki podwójnej warstwie chromu zapewnia ochronę do 240 godzin testu NSS (Rating 10).
3. NiKrom 500: Dzięki grubiej warstwie niklu (≥ 30 µm) pod chromem, produkt ten wytrzymuje minimum 1500 godzin w mgle solnej NSS (Rating 10), co odpowiada ekstremalnie trudnym warunkom eksploatacyjnym na otwartym morzu.

Skala ocen Rating

Ocena wyników po teście w komorze solnej opiera się na procencie powierzchni zajętej przez korozję:

• Rating 10: 0% powierzchni zardzewiałej (idealna ochrona).
• Rating 9: Powierzchnia zardzewiała do 0,1%.
• Rating 8: Powierzchnia zardzewiała od 0,1% do 0,25%.

W aplikacjach morskich dąży się do uzyskania wyników na poziomie Rating 10. Każdy ubytek w strukturze chromu staje się ogniskiem korozji, która pod wpływem ciśnienia hydraulicznego może doprowadzić do gwałtownego uszkodzenia uszczelnień wargowych.

4. Przetwórstwo i obróbka prętów chromowanych w HP-Hydraulika

Samo dostarczenie wysokiej jakości materiału to tylko połowa sukcesu. Jako firma specjalizująca się w mechanice maszyn, HP-Hydraulika kładzie ogromny nacisk na to, jak pręty Cromax są przetwarzane podczas produkcji lub regeneracji siłowników.

Precyzyjne cięcie i obróbka skrawną

Pręty chromowane wymagają specjalistycznego podejścia podczas obróbki:

1. Zabezpieczenie powierzchni: Podczas mocowania w uchwytach tokarskich stosuje się specjalne tuleje osłonowe, aby nie uszkodzić warstwy chromu.
2. Chłodzenie: Podczas toczenia gwintów czy podtoczeń na uszczelnienia, kluczowe jest intensywne chłodzenie, aby nie doprowadzić do przegrzania stali, co mogłoby wpłynąć na strukturę krystaliczną chromu w strefie przy krawędzi obróbki.
3. Fasowanie krawędzi: Każde zakończenie pręta musi być precyzyjnie sfazowane i wypolerowane, aby zapobiec uszkodzeniu uszczelek podczas montażu siłownika.

Usługi regeneracji i naprawy

HP-Hydraulika wykorzystuje pręty Cromax również w procesach regeneracji. Jeśli oryginalne tłoczysko uległo zgięciu lub głębokiej korozji, najbezpieczniejszym i najbardziej ekonomicznym rozwiązaniem jest wymiana całego elementu na nowy, wykonany z pręta chromowanego o parametrach lepszych niż oryginał. Dzięki temu zregenerowany siłownik często przewyższa trwałością komponent fabryczny.

5. Zastosowania praktyczne: Od wciągarek po systemy pozycjonowania

Pręty chromowane dystrybuowane przez HP-Hydraulika znajdują zastosowanie w szerokim spektrum urządzeń morskich. Każda z tych aplikacji stawia nieco inne wymagania:

1. Żurawie pokładowe i urządzenia przeładunkowe: Wymagają wysokiej odporności na zginanie i korozję. Tutaj najczęściej stosuje się pręty o dużych średnicach z gatunku 42CrMo4.
2. Systemy sterowania sterami (Stering Gears): Kluczowa jest precyzja wymiarowa i minimalne tarcie, aby zapewnić płynną reakcję układu sterowania.
3. Wciągarki kotwiczne i cumownicze: Często narażone na bezpośrednie zalewanie falą morską. Wymagają najwyższych parametrów odporności korozyjnej (NiKrom 500).
4. Podnośniki na platformach offshore: Pracują w trybie ciągłym, często w pionie, co sprzyja spływaniu filmu olejowego. Tutaj technologia Cromax zapewnia odpowiednią mikrostrukturę powierzchni, która zatrzymuje olej i zapobiega korozji atmosferycznej górnych partii tłoczyska.

Dlaczego warto postawić na wsparcie techniczne HP-Hydraulika?

Dobór odpowiedniego pręta do konkretnej aplikacji wymaga wiedzy z zakresu metalurgii, hydrauliki i chemii korozyjnej. Eksperci z firmy HP-Hydraulika nie tylko dostarczają materiał, ale oferują pełne wsparcie techniczne, pomagając inżynierom i zakładom remontowym w:

• Optymalizacji doboru gatunku stali do obciążeń mechanicznych.
• Wyborze odpowiedniej klasy odporności korozyjnej (godziny NSS).
• Diagnostyce przyczyn przedwczesnego zużycia starych komponentów.
• Dostosowaniu technologii montażu do specyfiki powłok Cromax.

Podsumowanie

Niezawodność układów hydraulicznych w środowisku morskim jest nierozerwalnie związana z jakością zastosowanych prętów chromowanych. Produkty serii Cromax, dostępne w HP-Hydraulika Siłowa i Mechanika Maszyn s.c., stanowią szczytowe osiągnięcie w dziedzinie ochrony powierzchniowej prętów stalowych. Synergia między czystą metalurgicznie stalą Ovako a precyzyjnie kontrolowanym procesem chromowania galwanicznego pozwala na uzyskanie trwałości, której nie są w stanie zapewnić standardowe produkty.

Inwestycja w wysokiej jakości pręty chromowane to nie tylko oszczędność wynikająca z rzadszych przestojów maszyn, ale przede wszystkim gwarancja bezpieczeństwa w najbardziej nieprzewidywalnych warunkach, jakimi są wody mórz i oceanów. Dzięki fachowej wiedzy i zapleczu technicznemu, HP-Hydraulika pozostaje kluczowym partnerem dla firm poszukujących bezkompromisowych rozwiązań w dziedzinie hydrauliki siłowej.
