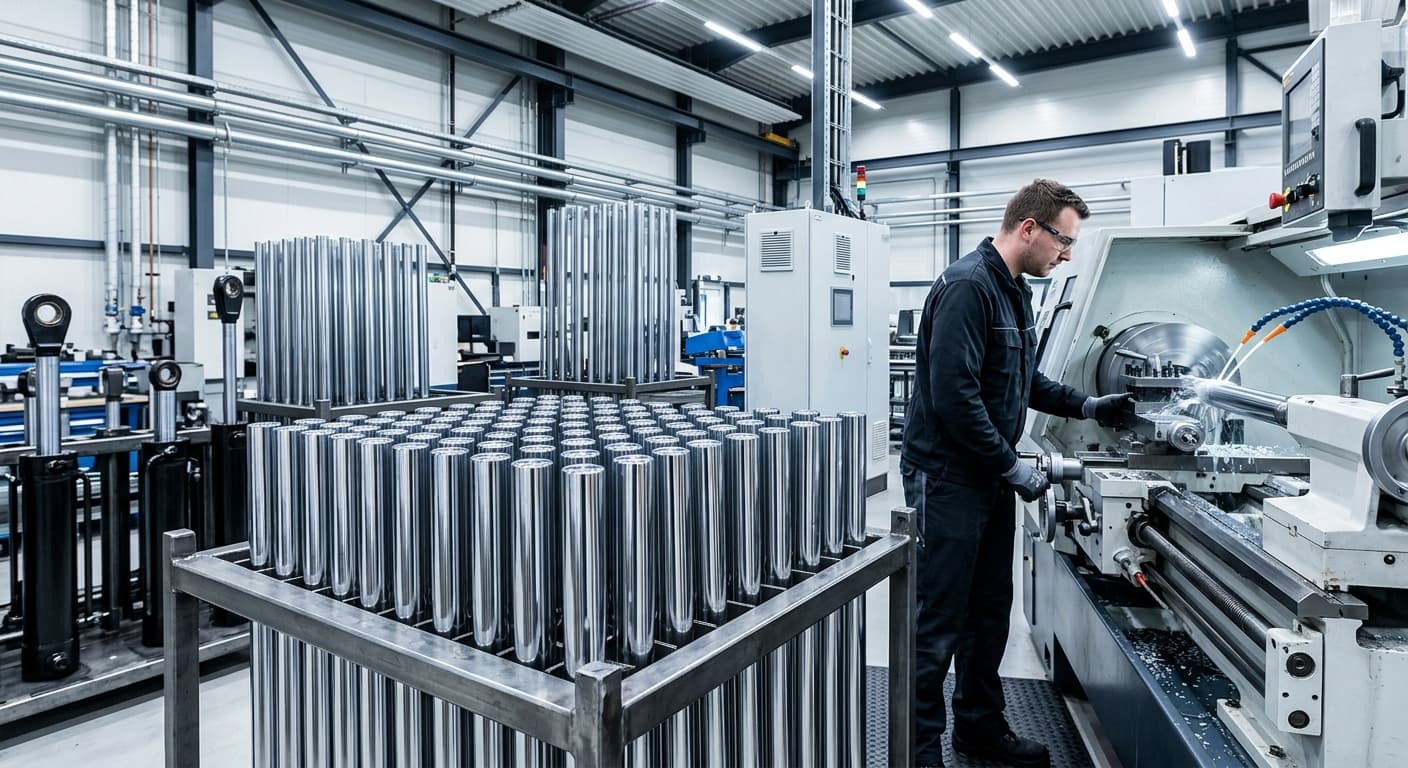

Inżynieria materiałowa w hydraulice: Pręty Cromax jako fundament niezawodnych siłowników

Wprowadzenie do technologii prętów chromowanych Ovako

Nowoczesna hydraulika siłowa stawia przed komponentami maszyn wymagania, które wykraczają poza standardową wytrzymałość mechaniczną. Kluczowym elementem każdego układu hydraulicznego jest tłoczysko, które musi nie tylko przenosić ogromne siły wzdłużne, ale również wykazywać nienaganną odporność na ścieranie, uderzenia oraz agresywne środowisko korozyjne. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dostarcza na rynek polski zaawansowane rozwiązania w postaci prętów Cromax, które definiują współczesne standardy jakościowe w branży.

Producent prętów Cromax, szwedzka firma Ovako (będąca częścią grupy Nippon Steel), opiera swoją produkcję na unikalnym modelu zrównoważonego rozwoju. Aż 97% surowca wykorzystywanego w hutach Ovako pochodzi z recyklingu stali, co przy zachowaniu rygorystycznej kontroli łańcucha produkcji – od surówki po gotowy wyrób chromowany – pozwala na uzyskanie materiału o najwyższej czystości metalurgicznej. Dzięki ponad 35-letniemu doświadczeniu we współpracy z producentami siłowników, pręty Cromax stały się synonimem trwałości, a ich parametry techniczne są gwarantowane w stanie gotowym, czyli po zakończeniu procesów obróbki cieplnej i galwanicznej.

Charakterystyka gatunków stali w ofercie Cromax

Wybór odpowiedniego gatunku stali ma kluczowe znaczenie dla trwałości całego siłownika. Ovako oferuje precyzyjnie zdefiniowaną listę gatunków, z których każdy odpowiada na inne wyzwania eksploatacyjne. Warto podkreślić, że wszystkie własności mechaniczne, takie jak granica plastyczności (Re) czy wytrzymałość na rozciąganie (Rm), są podawane dla produktu gotowego do montażu.

Cromax 180X – Efektywność i spawalność

Cromax 180X to stal średniowęglowa mikrostopowa, która stanowi ekonomiczną i techniczną alternatywę dla konwencjonalnych gatunków, takich jak C45E. Jej skład chemiczny (m.in. C 0.38 %, Mn 0.7 %, V 0.08 %) został zoptymalizowany pod kątem spawalności i parametrów mechanicznych.

• Parametry dla średnic 20-90 mm: Re >= 500 MPa, Rm >= 750 MPa, wydłużenie A5 >= 16 %, twardość 230-280 HB.
• Wariant 180X CD (ciągniony na zimno): Re >= 690 MPa, Rm >= 800 MPa, A5 >= 10 %, twardość 250-300 HB.
• Porównanie z C45E: Cromax 180X wykazuje znacznie wyższą granicę plastyczności po chromowaniu (500 MPa vs 305 MPa) oraz lepszą spawalność (CEV max 0.62 vs 0.77).
• Dostępny również w wersji hartowanej indukcyjnie, gdzie twardość pod warstwą chromu wynosi min. 55 HRC, co chroni materiał bazowy przed uszkodzeniami mechanicznymi.

Cromax 280X – Standard wysokiej wytrzymałości

Gatunek 280X to podstawowy produkt o podwyższonej wytrzymałości, dedykowany do hydrauliki mobilnej, maszyn rolniczych i budowlanych. Dzięki zastosowaniu mikrostopów, stal ta oferuje doskonałą obrabialność przy zachowaniu wysokich parametrów.

• Dla średnic 20-90 mm: Re >= 520 MPa, Rm 650-800 MPa, udarność >= 27 J przy -20 st. C.
• Porównanie z 20MnV6 (19MnVS6): Re po chromowaniu 520 MPa vs 390 MPa, co pozwala na projektowanie lżejszych i mniejszych siłowników.
• Zastosowanie: Idealna do cylindrów pitch w turbinach wiatrowych (szczególnie w wersji 280X IH o twardości powierzchniowej >= 45 HRC).

Cromax 482 – Odporność na ekstremalne uderzenia

Cromax 482 jest gatunkiem przeznaczonym do pracy w najtrudniejszych warunkach, gdzie tłoczyska są narażone na silne uderzenia i ścieranie, np. w maszynach leśnych. Należy pamiętać, że jest to odrębny gatunek mikrostopowy, a nie stal 42CrMo4.

• Parametry dla średnic < 125 mm: Re >= 580 MPa, Rm 850-1000 MPa, A5 14 %.
• Twardość powierzchniowa po hartowaniu indukcyjnym: >= 55 HRC.
• Specyfika: Hartowana warstwa powierzchniowa tworzy sztywne podłoże dla chromu, zapobiegając efektowi "skorupki jajka" przy punktowych uderzeniach.

Cromax 42CrMo4 oraz Cromax Tube

Dla najbardziej wymagających zastosowań dynamicznych, takich jak obudowy zmechanizowane w górnictwie, stosuje się ulepszaną cieplnie stal niskostopową 42CrMo4.

• Dla średnic < 40 mm: Re >= 750 MPa, Rm 1000-1200 MPa, udarność >= 35 J przy 20 st. C.
• Dla średnic > 95 mm: Re >= 550 MPa, Rm 800-950 MPa.

Z kolei Cromax Tube to pręt drążony (rura tłoczyskowa), stosowany w celu redukcji masy lub w konstrukcjach, gdzie olej musi być prowadzony przez wnętrze tłoczyska. Oferuje Re >= 450 MPa i twardość powierzchniową >= 45 HRC.

Zaawansowana ochrona korozyjna: Systemy Cromax i NiKrom

Sama wytrzymałość mechaniczna stali to tylko połowa sukcesu. Trwałość siłownika zależy od integralności powłoki chromowej i jej odporności na czynniki środowiskowe. Ovako oferuje cztery poziomy ochrony, testowane zgodnie z normą ISO 9227.

1. Cromax (standard): Pojedyncza warstwa chromu o twardości min. 850 HV0.1. Gwarantuje odporność do 40 h w teście AASS (kwas octowy) lub do 120 h w teście NSS (mgła solna) przy zachowaniu najwyższej oceny Rating 10 wg ISO 10289.
2. Cromax C: System z podwójną warstwą chromu, zapewniający podwyższoną ochronę przed pittingiem. Gwarantuje 80 h AASS / 240 h NSS (Rating 10).
3. NiKrom 150: Rozwiązanie hybrydowe, gdzie pod warstwą twardego chromu (>= 20 um) znajduje się ciągliwa warstwa niklu (>= 10 um). Nikiel stanowi barierę odcinającą stal od otoczenia, co jest kluczowe, gdyż chrom naturalnie posiada siatkę mikropęknięć. Odporność: min. 150 h AASS / 500 h NSS.
4. NiKrom 500 (Ni-Cromax): Najwyższy stopień ochrony z grubą warstwą niklu (>= 30 um). Wytrzymuje min. 500 h AASS lub min. 1500 h NSS (Rating 10). Odporność korozyjna tego systemu jest porównywalna z chromowaną stalą nierdzewną, co czyni go idealnym wyborem dla przemysłu offshore i morskiego.

Precyzja geometryczna i standardy wykończenia powierzchni

Jakość współpracy tłoczyska z uszczelnieniami zależy od parametrów geometrycznych i chropowatości powierzchni. Pręty Cromax dostarczane przez HP-Hydraulika spełniają rygorystyczne normy:

• Chropowatość powierzchni: Parametr Ra wynosi standardowo <= 0.2 um (typowo oscyluje w granicach 0.05-0.10 um). Parametr Rt wynosi <= 2.0 um (dla NiKrom <= 1.6 um).
• Tolerancja wymiarowa: Standardem jest ISO f7. Owalność pręta nie przekracza 50% całkowitego przedziału tolerancji.
• Prostoliniowość: Bardzo wysoka precyzja – dla średnic poniżej 30 mm odchyłka wynosi max 0.1 mm na 0.5 m długości, a dla większych średnic max 0.1 mm na 1.0 m.
• Warstwa chromu: Standardowa grubość to powyżej 20 um. Dla prętów o małych średnicach (<= 20 mm) gwarantowane minimum to 15 um.

Aspekty ekonomiczne i optymalizacja projektowa

Wykorzystanie wysokogatunkowych stali Ovako Cromax pozwala na realne oszczędności finansowe na etapie produkcji siłowników. Dzięki wyższej granicy plastyczności gatunków takich jak 280X w porównaniu do standardowych stali, konstruktorzy mogą zmniejszyć średnicę tłoczyska bez ryzyka utraty stabilności konstrukcji.

Zasada ekonomiczna Ovako wskazuje, że redukcja średnicy tłoczyska o zaledwie 5 mm może wygenerować około 15% oszczędności kosztów całkowitych materiału. Ovako stosuje konkretny wzór na obliczenie tych korzyści: procent oszczędności definiuje wyrażenie (1 - e^(-0.032 x różnica średnic)) x 100. Przejście z tradycyjnych materiałów na stal 280X pozwala w wielu aplikacjach na obniżenie kosztów produkcji o blisko 30%.

Podsumowanie i wsparcie techniczne

Pręty chromowane Cromax to produkt dla profesjonalistów, którzy nie uznają kompromisów w zakresie jakości. Dzięki pełnej kontroli procesu hutniczego przez Ovako oraz precyzyjnym procesom chromowania w zakładach w Szwecji, Holandii, Włoszech i Francji, użytkownik otrzymuje produkt o powtarzalnych, gwarantowanych parametrach.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako autoryzowany przedstawiciel, zapewnia nie tylko dostęp do pełnej gamy wymiarowej (średnice od 10 do 150 mm) i gatunkowej prętów Cromax, ale również oferuje niezbędne wsparcie techniczne. Specjalizacja firmy w regeneracji i naprawie elementów hydraulicznych pozwala na praktyczne wykorzystanie wiedzy o materiałach Cromax w celu przywrócenia pełnej sprawności maszynom pracującym w najcięższych warunkach.
