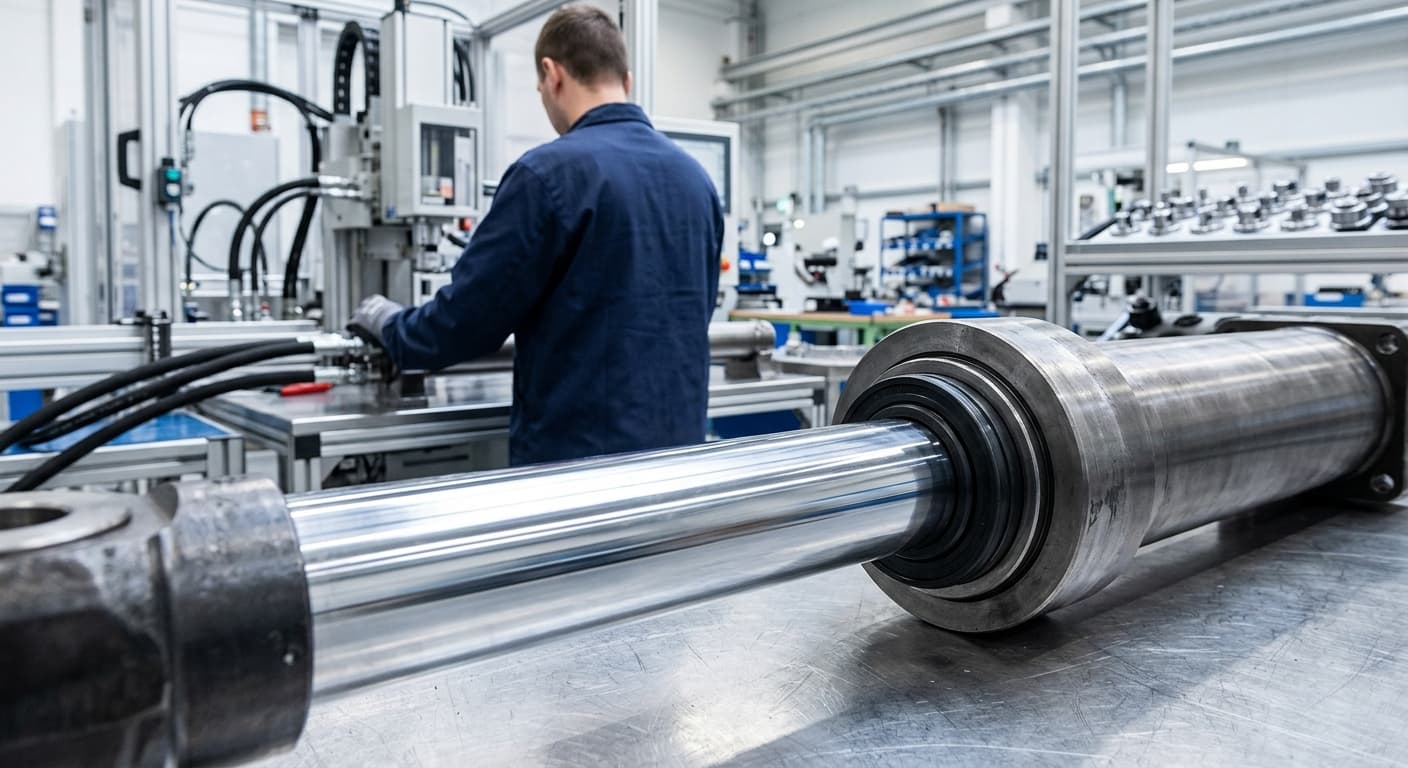

Interakcja powłoki chromowej z uszczelnieniami w hydraulice siłowej

Wstęp

Siłownik hydrauliczny jest jednym z najbardziej obciążonych elementów w układach napędu i sterowania maszyn. Choć uwaga konstruktorów często skupia się na parametrach wytrzymałościowych stali czy ciśnieniu roboczym, kluczowym aspektem decydującym o niezawodności całego układu jest strefa styku tłoczyska z systemem uszczelniającym. To właśnie w tym miejscu dochodzi do najbardziej intensywnych procesów trybologicznych. Firma HP-Hydraulika Siłowa, jako oficjalny przedstawiciel marki Ovako i dostawca rozwiązań opartych na prętach Cromax, od lat kładzie nacisk na zrozumienie relacji zachodzących między powłoką chromową a materiałem uszczelki.

Niniejszy artykuł analizuje, w jaki sposób specyficzne właściwości twardego chromu technicznego wpływają na trwałość uszczelnień, jakie parametry chropowatości są optymalne dla utrzymania filmu olejowego oraz jakie zagrożenia wynikają z niewłaściwego doboru materiałów lub błędów w procesie regeneracji. Zrozumienie tych zależności pozwala nie tylko na wydłużenie czasu bezawaryjnej pracy maszyn, ale także na znaczną redukcję kosztów eksploatacyjnych.

Trybologia układu tłoczysko-uszczelnienie

Współpraca tłoczyska z uszczelnieniem dławnicowym jest klasycznym przykładem węzła tarcia, w którym dąży się do minimalizacji zużycia przy jednoczesnym zachowaniu absolutnej szczelności. Proces ten jest skomplikowany, ponieważ uszczelnienie musi pracować efektywnie w szerokim zakresie ciśnień, temperatur oraz prędkości posuwu.

Rodzaje tarcia w układach hydraulicznych

W typowym cyklu pracy siłownika możemy wyróżnić trzy stany tarcia:

1. Tarcie płynne – występuje, gdy prędkość posuwu jest wystarczająca do wytworzenia stabilnego filmu olejowego, który całkowicie oddziela wargę uszczelki od powierzchni chromu. Jest to stan idealny, minimalizujący zużycie.
2. Tarcie mieszane – pojawia się przy niskich prędkościach lub podczas zmiany kierunku ruchu. W tym stanie mikronierówności powierzchni chromu wchodzą w bezpośredni kontakt z materiałem uszczelnienia.
3. Tarcie graniczne – występuje w momentach rozruchu (tzw. stick-slip) lub przy ekstremalnych obciążeniach poprzecznych. Brak filmu olejowego prowadzi do gwałtownego wzrostu temperatury i ryzyka uszkodzenia powierzchni.

Rola powłoki chromowej w redukcji tarcia

Twarde chromowanie techniczne, oferowane przez HP-Hydraulika Siłowa, nie służy jedynie ochronie antykorozyjnej. Powłoka chromowa charakteryzuje się niskim współczynnikiem tarcia w kontakcie z większością materiałów polimerowych stosowanych w uszczelnieniach (takich jak poliuretan PU, guma NBR czy PTFE). Wysoka twardość chromu (powyżej 850 HV) sprawia, że powierzchnia tłoczyska jest odporna na ścieranie mechaniczne przez zanieczyszczenia, które mogą przedostać się pod zgarniacz. Dzięki temu mikrogeometria powierzchni pozostaje niezmienna przez długi czas, co jest kluczowe dla stabilności parametrów pracy uszczelnień.

Mikrogeometria powierzchni a trwałość uszczelnień

Powszechnym błędem jest przekonanie, że im „gładsze” jest tłoczysko, tym lepiej dla uszczelnień. W rzeczywistości zbyt niska chropowatość powierzchni (lustrzane wykończenie) może doprowadzić do przedwczesnej awarii układu.

Dlaczego chropowatość jest niezbędna?

Powierzchnia pręta chromowanego musi posiadać mikrostrukturę zdolną do retencji (zatrzymywania) minimalnej ilości oleju hydraulicznego. Ten mikroskopijny zapas smaru jest niezbędny, aby uszczelnienie nie pracowało „na sucho”. W produktach marki Cromax parametry te są ściśle kontrolowane w procesie szlifowania i polerowania końcowego.

Kluczowe parametry profilu powierzchni:

• Ra (średnie arytmetyczne odchylenie profilu): Dla większości nowoczesnych uszczelnień optymalna wartość mieści się w przedziale od 0,10 do 0,25 µm. Wartości poniżej 0,05 µm mogą prowadzić do zrywania filmu olejowego i efektu stick-slip.
• Rz (wysokość chropowatości według 10 punktów): Zalecany zakres to zazwyczaj 0,5 do 1,5 µm. Parametr ten mówi nam więcej o „głębokości” dolin, w których gromadzi się olej.
• Rmax (maksymalna wysokość profilu): Kluczowa dla uniknięcia uszkodzeń mechanicznych wargi uszczelki. Zbyt wysokie piki profilu działają jak mikro-noże, skrawając materiał uszczelnienia podczas każdego suwu.

Wykończenie powierzchni w prętach Cromax

Pręty Cromax, dystrybuowane przez HP-Hydraulika Siłowa, przechodzą proces precyzyjnego polerowania, który eliminuje tzw. „piki” (wierzchołki) profilu, pozostawiając jednocześnie odpowiednią strukturę „dolin”. Dzięki temu uszczelnienie styka się z płaską, gładką powierzchnią nośną, podczas gdy w zagłębieniach pozostaje olej smarujący. Takie podejście gwarantuje, że uszczelnienia polimerowe nie ulegają przegrzaniu nawet przy intensywnej eksploatacji.

Dobór materiałów: Synergia stali, chromu i polimerów

Efektywność uszczelnienia zależy nie tylko od samej powłoki, ale od całego „pakietu” materiałowego. Jako oficjalny przedstawiciel Ovako, firma HP-Hydraulika Siłowa kładzie duży nacisk na jakość materiału bazowego.

Stabilność wymiarowa i twardość podłoża

Powłoka chromowa jest bardzo twarda, ale jednocześnie cienka (zazwyczaj 20-50 µm) i krucha. Jeśli stal pod warstwą chromu jest zbyt miękka lub posiada wtrącenia niemetaliczne, pod wpływem nacisków miejscowych może dojść do efektu „skorupki jajka” – ugięcia podłoża i pęknięcia chromu. Pęknięcia te stają się krawędziami tnącymi dla uszczelek, prowadząc do błyskawicznych wycieków. Zastosowanie stali o wysokiej czystości i kontrolowanej mikrostrukturze (charakterystycznej dla wyrobów Cromax) eliminuje to ryzyko.

Kompatybilność chemiczna i termiczna

Współczesne systemy hydrauliczne pracują z różnorodnymi mediami – od standardowych olejów mineralnych po trudnopalne ciecze hydrauliczne (HFA, HFB, HFC). Chrom techniczny charakteryzuje się doskonałą odpornością chemiczną, co chroni tłoczysko przed korozyjnym działaniem dodatków zawartych w olejach. Należy jednak pamiętać, że temperatura pracy w strefie tarcia może być znacznie wyższa niż temperatura oleju w zbiorniku. Twardy chrom doskonale odprowadza ciepło, co zapobiega termicznej degradacji wargi uszczelniającej, która w przypadku poliuretanu zaczyna tracić swoje właściwości już powyżej 100-110°C.

Typowe problemy eksploatacyjne i ich wpływ na uszczelnienia

W praktyce serwisowej HP-Hydraulika Siłowa często spotykamy się z awariami, których przyczyną jest ignorowanie stanu powierzchni tłoczyska. Poniżej przedstawiamy najczęstsze zjawiska niszczące uszczelnienia:

1. Korozja wżerowa (Pitting): Nawet niewielkie punkty korozji na powierzchni chromu działają jak tarka. Przechodząc przez uszczelnienie, wżery te wyrywają mikrofragmenty elastomeru, co prowadzi do utraty szczelności statycznej i dynamicznej.
2. Zarysowania wzdłużne: Powstają w wyniku przedostania się twardych zanieczyszczeń pod zgarniacz. Głęboka rysa w chromie tworzy kanał, przez który olej pod ciśnieniem jest wypychany na zewnątrz, nawet jeśli uszczelka jest nowa.
3. Złuszczanie powłoki (Flaking): Jest to wynik niskiej adhezji chromu do podłoża lub korozji podpowłokowej. Luźne płatki chromu są niezwykle twarde i mogą zniszczyć nie tylko uszczelnienia, ale i gładź cylindra, jeśli dostaną się do wnętrza układu.
4. Zużycie ścierne „matowe”: Objawia się utratą połysku chromu i zmianą jego barwy na matową. Jest to sygnał, że chropowatość powierzchni zmieniła się drastycznie, co zazwyczaj wiąże się z pracą w silnie zapylonym środowisku przy niesprawnym zgarniaczu.

Rola wsparcia technicznego i regeneracji

Firma HP-Hydraulika Siłowa nie tylko dostarcza nowe komponenty, ale także oferuje profesjonalną regenerację i naprawę elementów hydraulicznych. Proces ten jest kluczowy dla przywrócenia właściwej interakcji między tłoczyskiem a uszczelnieniem.

Dlaczego profesjonalne chromowanie jest niezbędne?

Podczas regeneracji siłownika często dochodzi do szlifowania starej powłoki i nakładania nowej. Jeśli proces ten nie zostanie przeprowadzony z zachowaniem rygorystycznych norm (odpowiedni skład kąpieli, gęstość prądu, temperatura), nowa powłoka może mieć niewłaściwą mikropęknięcia (tzw. micro-cracks).

Właściwie wykonany chrom techniczny posiada kontrolowaną sieć mikropęknięć (od 400 do 1000 na cm liniowy), które są niewidoczne gołym okiem, ale pełnią kluczową rolę w utrzymywaniu filmu olejowego. Amatorskie chromowanie często skutkuje powłoką „zamkniętą”, która jest sucha i powoduje gwałtowne zużycie uszczelnień.

Diagnostyka i ekspertyza

Zapewniając wsparcie techniczne, inżynierowie HP-Hydraulika Siłowa analizują przyczyny przedwczesnego zużycia uszczelek. Często okazuje się, że problem nie leży w samym uszczelnieniu, ale w niewłaściwej geometrii tłoczyska (np. owalizacja) lub błędach w doborze klasy stali pręta do specyficznych warunków pracy (np. brak hartowania indukcyjnego przy dużych obciążeniach udarowych).

Podsumowanie i rekomendacje praktyczne

Trwałość układu hydraulicznego jest wypadkową jakości powłoki chromowej i precyzji systemu uszczelniającego. Aby zminimalizować ryzyko awarii i zoptymalizować koszty eksploatacji, warto kierować się poniższymi zasadami:

1. Stosuj sprawdzone materiały: Pręty Cromax gwarantują powtarzalność parametrów chropowatości i twardości, co jest fundamentem długiej żywotności uszczelek.
2. Monitoruj stan powierzchni: Każde widoczne zarysowanie czy punkt korozji na tłoczysku to wyrok śmierci dla uszczelnienia. Szybka reakcja i regeneracja mogą zapobiec zniszczeniu całego siłownika.
3. Dbaj o czystość oleju: Zanieczyszczenia w oleju to główna przyczyna ścierania powłoki chromowej i uszkadzania warg uszczelniających.
4. Dobieraj uszczelnienia do powierzchni: Nowoczesne materiały uszczelniające wymagają specyficznej mikrogeometrii powierzchni. Konsultacja z dostawcą takim jak HP-Hydraulika Siłowa pozwala uniknąć błędów projektowych.
5. Nie oszczędzaj na jakości chromowania: Tanie, niskiej jakości powłoki chromowe bardzo szybko tracą swoje właściwości trybologiczne, prowadząc do kosztownych przestojów maszyn.

Zrozumienie, że tłoczysko i uszczelnienie stanowią nierozerwalną całość, pozwala na przejście od strategii reaktywnej (naprawa po awarii) do strategii proaktywnej, opartej na maksymalizacji niezawodności. Współpraca z ekspertami w dziedzinie hydrauliki siłowej i chromowania technicznego jest w tym procesie nieocenionym wsparciem.
