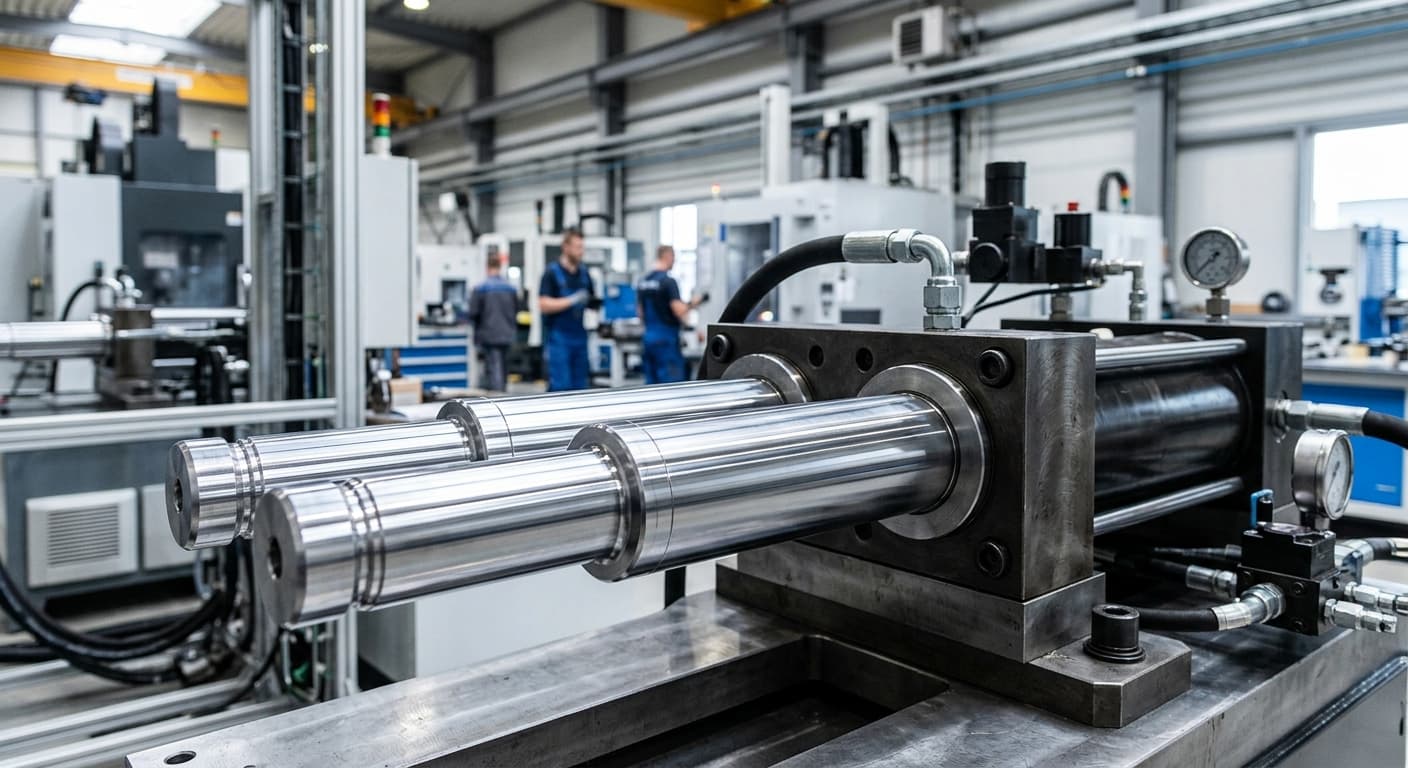

Integralność strukturalna tłoczysk: Analiza techniczna gatunków Cromax i powłok NiKrom

Wprowadzenie

Współczesna hydraulika siłowa stawia przed komponentami maszyn wymagania, które wykraczają poza standardową wytrzymałość mechaniczną. Tłoczysko, jako element przenoszący główne obciążenia robocze i jednocześnie wystawiony na bezpośrednie działanie czynników zewnętrznych, stanowi krytyczny punkt każdego układu. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., będąca oficjalnym przedstawicielem marki Ovako, dostarcza rozwiązania oparte na produktach Cromax, które definiują nowe standardy w zakresie trwałości i niezawodności. Kluczem do sukcesu w projektowaniu trwałych siłowników jest zrozumienie korelacji między właściwościami metalurgicznymi stali a technologią powłok galwanicznych. Niniejszy artykuł analizuje zaawansowane parametry techniczne produktów Ovako, dostarczając inżynierom i serwisantom niezbędnej wiedzy do optymalnego doboru komponentów.

Ewolucja metalurgiczna: Przewaga mikrostopowych stali Ovako

Produkcja nowoczesnych tłoczysk zaczyna się od surowca, którego jakość determinuje zachowanie całego podzespołu pod obciążeniem. Ovako, szwedzki producent stali będący częścią grupy Nippon Steel, opiera swoją produkcję w 97% na recyklingu złomu stalowego. Nie jest to jedynie kwestia zrównoważonego rozwoju, ale przede wszystkim precyzyjnej kontroli składu chemicznego, która jest możliwa dzięki pełnej integracji łańcucha produkcyjnego – od surówki po wyrób gotowy.

Innowacyjne podejście do składu chemicznego

Stale stosowane w produktach Cromax, takie jak 180X czy 280X, reprezentują grupę stali mikrostopowych. W przeciwieństwie do tradycyjnych stali węglowych, ich właściwości są kształtowane poprzez precyzyjne dodatki pierwiastków takich jak wanad. Dzięki temu uzyskuje się drobnoziarnistą strukturę, która przekłada się na wyższą granicę plastyczności i lepszą spawalność przy zachowaniu optymalnej obrabialności.

Kontrola jakości w zakładach europejskich

Produkcja prętów chromowanych Cromax odbywa się w wyspecjalizowanych zakładach w Hallstahammar (Szwecja), Twente (Holandia), Molinella (Włochy) oraz Redon (Francja). Każda partia materiału przechodzi rygorystyczne testy, co gwarantuje, że parametry mechaniczne deklarowane przez producenta są utrzymane w stanie gotowym, czyli już po procesie chromowania. Jest to kluczowa informacja dla projektantów, gdyż procesy obróbki cieplnej i galwanicznej mogą wpływać na końcową charakterystykę stali.

Charakterystyka gatunków Cromax: Od ekonomii po ekstremalną wytrzymałość

Dobór odpowiedniego gatunku stali ma bezpośredni wpływ na masę siłownika, jego koszt oraz odporność na pękanie zmęczeniowe. HP-Hydraulika oferuje pełen zakres gatunków Ovako, z których każdy jest dedykowany do specyficznych obszarów zastosowań.

Cromax C35E – Stabilny fundament

Gatunek C35E to wybór klasyczny, często stosowany w mniej wymagających aplikacjach. Charakteryzuje się następującymi parametrami:

Dla średnic poniżej 20 mm: Granica plastyczności Re wynosi minimum 345 MPa, a wytrzymałość na rozciąganie Rm minimum 590 MPa. Wydłużenie A5 na poziomie 10%.
Dla średnic w zakresie 20-90 mm: Re pozostaje na poziomie minimum 345 MPa, Rm minimum 590 MPa, przy znacznie wyższym wydłużeniu A5 wynoszącym 19%. Twardość mieści się w przedziale 165-220 HB.

Cromax 180X – Efektywność i spawalność

Cromax 180X to stal średniowęglowa mikrostopowa, która stanowi ekonomiczną alternatywę dla popularnego gatunku C45E, oferując przy tym znacznie lepsze parametry. Skład chemiczny obejmuje typowo 0,38% węgla, 0,7% manganu oraz dodatek wanadu (0,08%).

Parametry dla średnic 20-90 mm: Re >= 500 MPa, Rm >= 750 MPa, A5 >= 16%, twardość 230-280 HB.
Porównanie z C45E: Cromax 180X deklasuje C45E pod względem granicy plastyczności po chromowaniu (500 MPa vs 305 MPa) oraz wytrzymałości na rozciąganie (750 MPa vs 590 MPa).
Wariant 180X CD: Wersja ciągniona na zimno o podwyższonych parametrach: Re >= 690 MPa, Rm >= 800 MPa, twardość 250-300 HB.
Spawalność: Dzięki niższemu równoważnikowi węgla (CEV max 0,62 vs 0,77 dla C45E), stal 180X jest znacznie łatwiejsza w spawaniu. Dla średnic powyżej 60 mm zaleca się jedynie umiarkowane podgrzanie wstępne do 150-200 st. C.

Cromax 280X – Standard wysokiej wytrzymałości

Jest to podstawowy produkt Ovako o podwyższonej wytrzymałości, znajdujący szerokie zastosowanie w hydraulice mobilnej (rolnictwo, maszyny budowlane). Zastosowanie 280X zamiast standardowych stali pozwala na zmniejszenie średnicy tłoczyska, co według zasady ekonomicznej Ovako może przynieść oszczędności kosztów sięgające 30%.

Właściwości dla średnic 20-90 mm: Re >= 520 MPa, Rm 650-800 MPa, A5 19%, twardość 200-240 HB, udarność >= 27 J przy -20 st. C.
Właściwości dla średnic 91-125 mm: Re >= 440 MPa, Rm 550-700 MPa.
Właściwości dla średnic powyżej 125 mm: Re >= 350 MPa, Rm 500-700 MPa.
Porównanie z 19MnVS6: 280X oferuje Re 520 MPa wobec 390 MPa dla tradycyjnej stali 20MnV6, przy jednocześnie lepszej spawalności (CEV max 0,55 vs 0,65).

Specjalistyczne gatunki do zadań ekstremalnych

W ofercie HP-Hydraulika znajdują się również gatunki przeznaczone do najtrudniejszych warunków pracy:

Cromax 482: Stal mikrostopowa hartowana indukcyjnie (>= 55 HRC na powierzchni). Idealna do maszyn leśnych i budowlanych narażonych na silne uderzenia. Dla średnic do 125 mm oferuje Re >= 580 MPa i Rm 850-1000 MPa. Należy podkreślić, że Cromax 482 NIE jest stalą 42CrMo4 – to odrębny, autorski gatunek Ovako.
Cromax 42CrMo4 (42CrMo4V): Stal niskostopowa chromowo-molibdenowa, ulepszana cieplnie. Stosowana tam, gdzie występują najwyższe obciążenia dynamiczne, np. w górnictwie. Dla małych średnic (< 40 mm) osiąga imponujące Re >= 750 MPa i Rm 1000-1200 MPa.
Cromax Tube: Chromowana rura tłoczyskowa (pręt drążony), pozwalająca na redukcję masy lub prowadzenie medium wewnątrz tłoczyska. Re >= 450 MPa, twardość powierzchniowa >= 45 HRC.

Powłoki ochronne i mechanizmy barierowe: Cromax, Cromax C oraz systemy NiKrom

Odporność korozyjna tłoczyska nie zależy wyłącznie od obecności chromu, ale od struktury i jakości samej powłoki. Ovako oferuje cztery poziomy zabezpieczenia powierzchni, testowane wg normy ISO 9227.

Standardowa ochrona Cromax i Cromax C

Cromax (standard): Pojedyncza warstwa twardego chromu o kontrolowanej siatce mikropęknięć. Zapewnia odporność do 40 h w teście AASS (mgła solna z kwasem octowym) oraz do 120 h w teście NSS (mgła solna obojętna) przy ocenie rating 10 wg ISO 10289.
Cromax C: System dwuwarstwowy, gdzie druga warstwa chromu zamyka drogę penetracji czynnikom korozyjnym. Gwarantuje ochronę do 80 h AASS oraz do 240 h NSS (rating 10).

Przełomowa technologia NiKrom

W środowiskach ekstremalnie agresywnych, takich jak przemysł morski, offshore czy górnictwo, tradycyjny chrom może okazać się niewystarczający ze względu na swoją naturalną porowatość. Rozwiązaniem jest technologia NiKrom (w ofercie HP-Hydraulika występująca pod nazwą Ni-Cromax), która wprowadza warstwę niklu pod warstwę chromu.

NiKrom 150: Warstwa niklu (min. 10 um) i chromu (min. 20 um). Zapewnia minimum 150 h AASS i 500 h NSS.
NiKrom 500: Grubsza warstwa niklu (min. 30 um) pod chromem (min. 20 um). Ekstremalna ochrona: min. 500 h AASS oraz min. 1500 h NSS.
Mechanizm działania: Ciągliwa warstwa niklu, pozbawiona pęknięć, tworzy absolutną barierę odcinającą stal od środowiska. Odporność korozyjna tego systemu jest porównywalna z chromowaną stalą nierdzewną, przy zachowaniu wyższych parametrów mechanicznych rdzenia stalowego.

Parametry geometryczne i wykończenie powierzchni

Trwałość układu uszczelniającego siłownika zależy wprost od parametrów chropowatości i precyzji wykonania tłoczyska. Produkty Cromax dostarczane przez HP-Hydraulika spełniają najbardziej rygorystyczne normy:

Warstwa chromu: Standardowo powyżej 20 um (dla małych średnic do 20 mm min. 15 um). Twardość powłoki wynosi minimum 850 HV0.1.
Chropowatość: Ra mieści się w przedziale 0,05-0,10 um (max 0,2 um), natomiast Rt typowo wynosi 0,5-1,0 um (max 2,0 um). Dla serii NiKrom Rt wynosi max 1,6 um.
Tolerancja średnicy: Standard ISO f7, przy czym owalność nie może przekraczać 50% przedziału tolerancji.
Prostoliniowość: Bardzo wysoka precyzja – dla średnic poniżej 30 mm odchyłka to max 0,1 mm na 0,5 m długości, a dla większych średnic 0,1 mm na 1,0 m.
Logistyka i przygotowanie: Pręty dostarczane są w długościach standardowych ok. 6100 mm, zabezpieczone rękawami foliowymi lub tubami kartonowymi. Końce niechromowane są ograniczone do minimum (max 150 mm na stronę).

Hartowanie indukcyjne jako klucz do odporności mechanicznej

Wiele gatunków Cromax, jak 180X, 280X, 482 czy 42CrMo4, dostępnych jest w wersji hartowanej indukcyjnie (IH). Proces ten tworzy twardą warstwę podłoża bezpośrednio pod powłoką chromu, co zapobiega tzw. efektowi „skorupki jajka” – czyli wgniataniu miękkiego materiału pod twardym chromem przy uderzeniach.

Dla gatunku 180X IH głębokość hartowania wynosi od 1,0-1,6 mm (średnice < 40 mm) do 1,4-2,0 mm (średnice 40-90 mm), przy twardości min. 55 HRC.
W przypadku 280X IH twardość powierzchniowa pod chromem wynosi minimum 45 HRC.
Najwyższe parametry w tym zakresie oferują 482 oraz 42CrMo4, gdzie twardość powierzchniowa osiąga minimum 55 HRC, co w połączeniu z wysokim Re rdzenia tworzy produkt niemal niezniszczalny w standardowych warunkach eksploatacji.

Podsumowanie i wsparcie techniczne

Wybór odpowiedniego tłoczyska to proces optymalizacji pomiędzy wymaganiami mechanicznymi, odpornością środowiskową a rachunkiem ekonomicznym. Dzięki wykorzystaniu zaawansowanych stali mikrostopowych Ovako i technologii Cromax, firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. umożliwia swoim klientom budowę maszyn lżejszych, trwalszych i bardziej niezawodnych. Kluczowe wnioski techniczne płynące z analizy oferty to:

Możliwość redukcji średnicy tłoczyska dzięki wysokiej granicy plastyczności stali 280X i 180X.
Wyjątkowa ochrona korozyjna systemów NiKrom w środowiskach zasolonych i kwaśnych.
Wysoka odporność na uszkodzenia mechaniczne dzięki precyzyjnemu hartowaniu indukcyjnemu.

HP-Hydraulika zapewnia nie tylko dostęp do pełnego asortymentu prętów Cromax, ale również wsparcie techniczne i ekspertyzy, pomagając w diagnostyce awarii oraz doborze materiałów do regeneracji siłowników. Profesjonalne zaplecze techniczne i status oficjalnego przedstawiciela Ovako gwarantują, że każdy komponent dostarczany do klienta spełnia rygorystyczne normy jakościowe szwedzkiego producenta.
