Integralność powierzchni i hartowanie indukcyjne: Trwałość tłoczysk w ekstremalnych warunkach

Wprowadzenie do nowoczesnej inżynierii powierzchni w hydraulice siłowej

Dynamiczny rozwój maszyn budowlanych, górniczych i rolniczych stawia przed konstruktorami siłowników hydraulicznych coraz wyższe wymagania. Kluczowym elementem decydującym o bezawaryjności układu jest tłoczysko, które musi sprostać nie tylko wysokim ciśnieniom roboczym, ale także agresywnym czynnikom środowiskowym, uderzeniom mechanicznym oraz intensywnemu ścieraniu. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako – producenta prętów Cromax – dostarcza rozwiązania, które redefiniują standardy trwałości i niezawodności w branży.

Podstawą sukcesu produktów Cromax jest pełna kontrola łańcucha produkcyjnego przez Ovako, szwedzkiego producenta stali będącego częścią grupy Nippon Steel. Stal ta, oparta w 97% na recyklingu złomu stalowego, łączy w sobie dbałość o środowisko z rygorystyczną kontrolą jakości, gdzie każda partia materiału jest poddawana szczegółowym testom. W niniejszym artykule przeanalizujemy, jak specyficzne gatunki stali oraz zaawansowane techniki obróbki powierzchniowej wpływają na parametry eksploatacyjne komponentów hydraulicznych.

Metalurgia i charakterystyka mechaniczna gatunków stali Cromax

Wybór odpowiedniego materiału bazowego jest fundamentalnym krokiem w procesie projektowania i regeneracji siłowników. Ovako oferuje precyzyjnie zdefiniowaną listę gatunków stali, z których każdy jest dedykowany do określonych typów obciążeń. Wszystkie własności mechaniczne są gwarantowane w stanie gotowym, czyli po procesie chromowania.

Cromax 180X – efektywność i spawalność

Cromax 180X to ekonomiczny wybór dla konwencjonalnych siłowników. Jest to stal średniowęglowa mikrostopowa, która oferuje znacznie lepsze parametry niż popularna stal C45E.

• Skład chemiczny: węgiel 0,38%, mangan 0,7%, wanad 0,08%, siarka 0,020% (CEV max 0,62).
• Własności mechaniczne (Ø 20-90 mm): granica plastyczności Re >= 500 MPa, wytrzymałość na rozciąganie Rm >= 750 MPa, wydłużenie A5 >= 16% oraz twardość w zakresie 230-280 HB.
• Dla porównania, popularna stal C45E po chromowaniu osiąga jedynie Re 305 MPa i Rm 590 MPa, co czyni 180X znacznie wytrzymalszym rozwiązaniem.
• Wariant 180X CD (ciągniony na zimno) podnosi te parametry jeszcze wyżej: Re >= 690 MPa, Rm >= 800 MPa przy twardości 250-300 HB.

Cromax 280X – standard podwyższonej wytrzymałości

Stal mikrostopowa 280X to podstawowy produkt o doskonałej kombinacji wytrzymałości, obrabialności i spawalności. Jest to materiał, który pozwala na realne oszczędności konstrukcyjne.

• Parametry dla Ø 20-90 mm: Re >= 520 MPa, Rm 650-800 MPa, A5 19%, twardość 200-240 HB.
• Odporność na uderzenia: udarność gwarantowana na poziomie >= 27 J przy temperaturze -20 st. C.
• Zastosowanie 280X pozwala na zmniejszenie średnicy tłoczyska przy zachowaniu tej samej wytrzymałości, co według danych Ovako może obniżyć koszty produkcji nawet o 30% w porównaniu do standardowych stali.

Gatunki do zadań specjalnych: 482 oraz 42CrMo4

Dla najbardziej wymagających aplikacji, gdzie występują ekstremalne obciążenia dynamiczne, HP-Hydraulika oferuje pręty w gatunkach Cromax 482 oraz Cromax 42CrMo4.

• Cromax 482: Stal średniowęglowa mikrostopowa, dedykowana do maszyn budowlanych i leśnych. Dla średnic poniżej 125 mm oferuje Re >= 580 MPa oraz Rm 850-1000 MPa. Jest to gatunek odrębny od 42CrMo4, często wybierany ze względu na doskonałe parametry hartowania powierzchniowego.
• Cromax 42CrMo4 (42CrMo4V): Stal niskostopowa chromowo-molibdenowa, ulepszana cieplnie. To materiał o najwyższych wymaganiach wytrzymałościowych. Dla małych średnic (do 40 mm) osiąga imponujące Re >= 750 MPa oraz Rm 1000-1200 MPa przy udarności >= 35 J w 20 st. C. Znajduje zastosowanie m.in. w obudowach zmechanizowanych w górnictwie podziemnym.

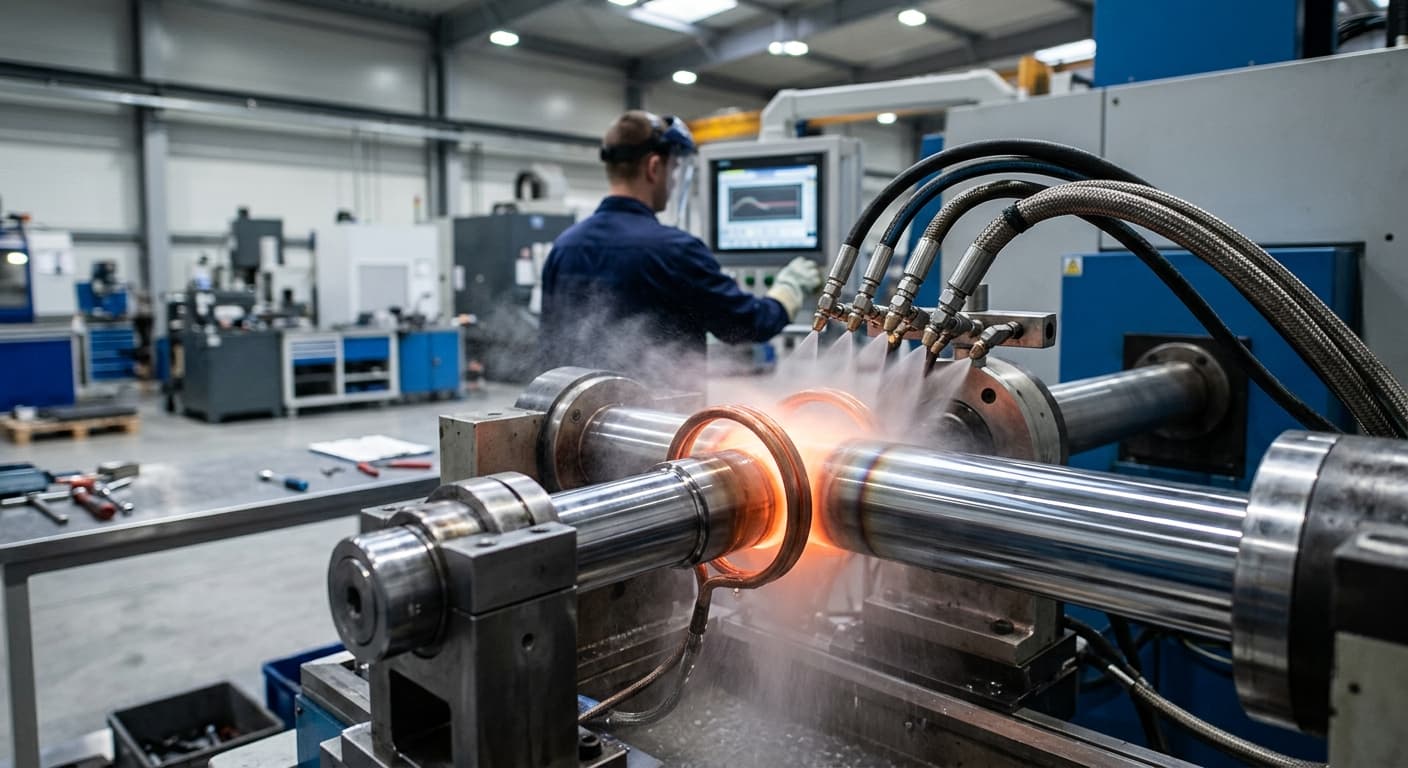

Hartowanie indukcyjne jako twardy fundament pod chrom

Sama powłoka chromowa, mimo swojej wysokiej twardości (min. 850 HV0.1), jest bardzo cienka (standardowo > 20 um). W przypadku silnych uderzeń mechanicznych, miękkie podłoże stalowe może ulec odkształceniu, co prowadzi do pękania i złuszczania się chromu. Rozwiązaniem tego problemu jest hartowanie indukcyjne (IH).

Charakterystyka warstwy hartowanej

Hartowanie powierzchniowe tworzy pod warstwą chromu sztywne, odporne na odkształcenia podłoże.

• Cromax 180X IH: Twardość pod chromem wynosi min. 55 HRC. Głębokość hartowania zależy od średnicy: dla Ø < 40 mm wynosi 1.0-1.6 mm, a dla Ø 40-90 mm mieści się w przedziale 1.4-2.0 mm.
• Cromax 280X IH: Osiąga twardość powierzchniową >= 45 HRC. Jest powszechnie stosowany w hydraulice mobilnej oraz w cylindrach typu pitch w turbinach wiatrowych.
• Cromax 482 oraz 42CrMo4: W tych gatunkach hartowanie indukcyjne pozwala uzyskać twardość powierzchniową >= 55 HRC, co w połączeniu z ich wysoką wytrzymałością rdzenia tworzy produkt niemal niezniszczalny w warunkach intensywnego ścierania.

Zastosowanie hartowania indukcyjnego znacząco wydłuża cykl życia tłoczyska, chroniąc je przed tzw. efektem „skorupki jajka”, gdzie twarda, ale krucha powłoka pęka pod wpływem punktowego nacisku na miękki rdzeń.

Zaawansowana ochrona korozyjna: Od Cromax do NiKrom

Odporność na korozję jest kluczowym parametrem, szczególnie w przemyśle morskim, offshore oraz rolnictwie. Ovako stosuje cztery główne poziomy ochrony korozyjnej, testowane zgodnie z normą ISO 9227.

Standardowe i wzmocnione powłoki chromowe

• Cromax (Standard): Wykorzystuje pojedynczą warstwę chromu ze specjalnym wykończeniem powierzchni. Gwarantuje odporność do 120 h w teście obojętnej mgły solnej (NSS) oraz do 40 h w teście mgły kwasowej (AASS) przy najwyższym ratingu 10 wg ISO 10289.
• Cromax C: To wykonanie z podwójną warstwą chromu, co zapewnia podwójną ochronę przed penetracją czynników korozyjnych i pittingiem (wżerami). Wytrzymuje do 240 h NSS oraz 80 h AASS (rating 10).

Przełomowa technologia NiKrom

W środowiskach ekstremalnie agresywnych, gdzie standardowy chrom może okazać się niewystarczający ze względu na swoją naturalną strukturę mikropęknięć, HP-Hydraulika rekomenduje produkty z rodziny NiKrom (na rynku polskim znane również jako Ni-Cromax).

• Zasada działania: Pod warstwą twardego chromu (>= 20 um) nakładana jest ciągliwa, pozbawiona porów warstwa niklu. Działa ona jak nieprzepuszczalna bariera odcinająca stal od środowiska korozyjnego.
• NiKrom 150: Warstwa niklu >= 10 um. Gwarantuje min. 500 h NSS oraz 150 h AASS przy ratingu 10.
• NiKrom 500: Grubsza warstwa niklu >= 30 um. Zapewnia ekstremalną ochronę: min. 1500 h NSS oraz 500 h AASS (rating 10).

Odporność produktów NiKrom jest porównywalna z chromowaną stalą nierdzewną, jednak przy zachowaniu znacznie lepszych parametrów mechanicznych i niższych kosztów materiałowych.

Precyzja wykonania i parametry geometryczne

Produkty dostarczane przez HP-Hydraulika charakteryzują się najwyższą precyzją wykonania, co jest niezbędne dla zapewnienia szczelności i płynności pracy siłownika.

• Tolerancja średnicy: Standardem jest ISO f7, co zapewnia idealne dopasowanie do uszczelnień. Owalność jest rygorystycznie kontrolowana i nie przekracza 50% przedziału tolerancji.
• Chropowatość powierzchni: Parametr Ra wynosi standardowo <= 0.2 um (typowo osiąga wartości 0.05-0.10 um), natomiast Rt <= 2.0 um (dla NiKrom Rt <= 1.6 um). Tak gładka powierzchnia minimalizuje zużycie uszczelnień gumowych.
• Prostoliniowość: Dla mniejszych średnic (< 30 mm) dopuszczalne odchylenie to max 0.1 mm na każde 0.5 m długości. Dla większych średnic standard to 0.1 mm na 1.0 m.
• Warstwa chromu: Gwarantowana twardość min. 850 HV0.1 oraz grubość powyżej 20 um (dla prętów <= 20 mm min. 15 um).

Standardowa długość handlowa prętów wynosi 6100 mm (+100/-0 mm), jednak HP-Hydraulika oferuje usługę precyzyjnego cięcia na wymiar z tolerancją +2/-0 mm, co pozwala na optymalizację kosztów i redukcję odpadów u klienta.

Optymalizacja ekonomiczna: Zasada downsizingu Ovako

Współpraca z HP-Hydraulika to nie tylko dostęp do najwyższej jakości komponentów, ale także wsparcie w optymalizacji kosztów produkcji. Kluczowym narzędziem jest tu zasada ekonomiczna Ovako, która promuje stosowanie stali o wyższej wytrzymałości w celu zmniejszenia gabarytów urządzenia.

Według analiz producenta, zmniejszenie średnicy tłoczyska o zaledwie 5 mm może przynieść około 15% oszczędności całkowitych kosztów materiałowych. Procentowa oszczędność jest obliczana według wzoru: (1 - e^(-0.032 x różnica średnic)) x 100. Przejście z tradycyjnej stali C45E na Cromax 280X często pozwala na taką redukcję przy jednoczesnym podniesieniu marginesu bezpieczeństwa konstrukcji.

Podsumowanie i wsparcie techniczne HP-Hydraulika

Wybór odpowiedniego pręta chromowanego to proces wieloaspektowy, wymagający uwzględnienia sił mechanicznych, zagrożeń korozyjnych oraz rachunku ekonomicznego. Dzięki partnerstwu z Ovako, firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. zapewnia swoim klientom nie tylko dostęp do najszerszej gamy produktów Cromax – od ekonomicznych 180X, przez wszechstronne 280X, aż po specjalistyczne 482 i 42CrMo4 – ale również fachowe doradztwo techniczne.

Oferowane usługi regeneracji i naprawy elementów hydraulicznych, w połączeniu z dystrybucją prętów o gwarantowanych parametrach, stanowią kompleksowe rozwiązanie dla przemysłu. Niezależnie od tego, czy wyzwaniem jest praca w korozyjnym środowisku morskim przy użyciu technologii NiKrom, czy odporność na udary w górnictwie dzięki stali 42CrMo4, produkty Cromax pozostają synonimem szwedzkiej jakości i niezawodności w świecie hydrauliki siłowej.
