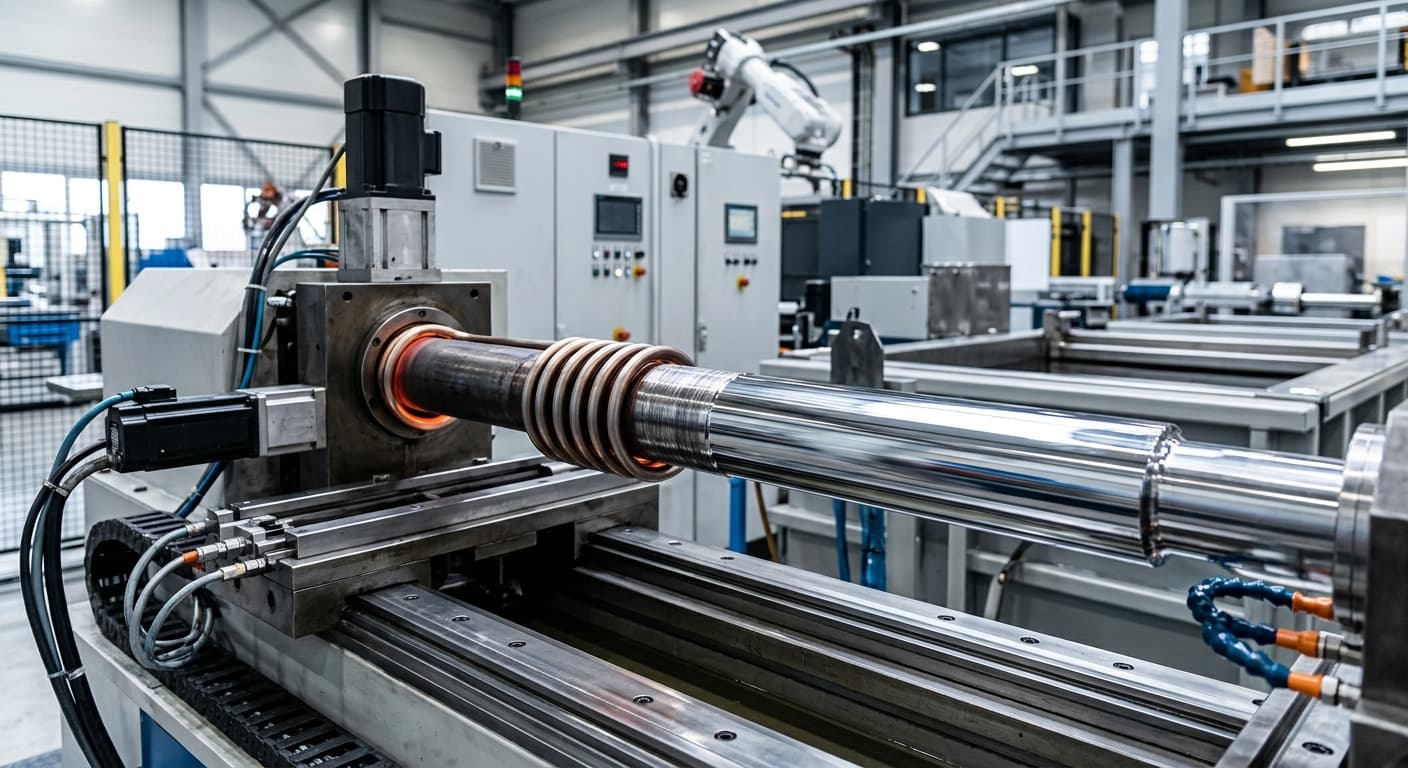

Hartowanie indukcyjne i chromowanie: Synergia warstw w budowie tłoczysk

Wprowadzenie

W nowoczesnej hydraulice siłowej, gdzie ciśnienia robocze przekraczają często 350 barów, a warunki eksploatacyjne maszyn budowlanych, górniczych czy rolniczych stają się coraz bardziej ekstremalne, samo zabezpieczenie antykorozyjne tłoczyska za pomocą chromowania twardego przestaje być wystarczające. Kluczowym wyzwaniem dla inżynierów i projektantów siłowników jest zapewnienie odporności powierzchniowej nie tylko na utlenianie, ale przede wszystkim na uszkodzenia mechaniczne, uderzenia i przeciążenia dynamiczne.

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., jako oficjalny przedstawiciel marki Ovako, dostarcza rozwiązania oparte na technologii prętów chromowanych Cromax, które redefiniują podejście do trwałości komponentów hydraulicznych. Jednym z najważniejszych procesów podnoszących parametry użytkowe tych elementów jest hartowanie indukcyjne wykonywane przed procesem chromowania galwanicznego. Niniejszy artykuł analizuje techniczną synergię między hartowaną warstwą podpowierzchniową a powłoką chromową, wskazując na kluczowe aspekty decydujące o niezawodności układów hydraulicznych.

Hartowanie indukcyjne jako fundament mechaniczny

Hartowanie indukcyjne jest procesem obróbki cieplnej powierzchniowej, w którym stalowy pręt jest poddawany działaniu zmiennego pola magnetycznego o wysokiej częstotliwości. Prądy wirowe generowane w warstwie przypowierzchniowej powodują jej gwałtowne nagrzanie do temperatury austenityzowania, po czym następuje natychmiastowe chłodzenie (natryskowe). W efekcie otrzymujemy strukturę martenzytyczną o wysokiej twardości w strefie zewnętrznej, przy zachowaniu ciągliwego i wytrzymałego rdzenia.

Parametry głębokości hartowania

W kontekście prętów chromowanych, głębokość hartowania (zdefiniowana jako odległość od powierzchni do miejsca, gdzie twardość spada do określonego poziomu, np. 400 HV) ma znaczenie krytyczne. Dla standardowych zastosowań w hydraulice mobilnej głębokość ta wynosi zazwyczaj od 1,0 mm do 3,5 mm, w zależności od średnicy pręta i przewidywanych obciążeń.

Zastosowanie hartowania indukcyjnego w produktach takich jak Cromax 42CrMo4 IH (Induction Hardened) pozwala na uzyskanie twardości podłoża na poziomie 50-60 HRC. Tak przygotowany fundament jest niezbędny, aby powłoka chromowa mogła w pełni prezentować swoje właściwości.

Znaczenie czystości stali

Efektywność hartowania indukcyjnego jest ściśle powiązana z metalurgiczną czystością stali bazowej. Pręty oferowane przez HP-Hydraulika, pochodzące z hut Ovako, charakteryzują się minimalną zawartością wtrąceń niemetalicznych. Jest to o tyle istotne, że podczas gwałtownego nagrzewania indukcyjnego wszelkie zanieczyszczenia mogą stać się zarodkami pęknięć termicznych lub naprężeń wewnętrznych, które później negatywnie wpływają na adhezję chromu.

Eliminacja efektu „eggshell” (skorupki jajka)

Najczęstszą przyczyną awarii siłowników pracujących w trudnych warunkach (np. w ładowarkach kołowych czy koparkach) jest mechaniczne uszkodzenie warstwy chromu spowodowane uderzeniem kamienia lub innego twardego elementu. W przypadku prętów ulepszanych cieplnie, ale niehartowanych powierzchniowo, dochodzi do zjawiska znanego jako „eggshell effect”.

Mechanizm uszkodzenia

Chrom twardy charakteryzuje się bardzo wysoką twardością (powyżej 800 HV), ale jest materiałem kruchym. Jeśli podłoże pod chromem jest relatywnie miękkie (np. stal w stanie surowym o twardości ok. 200 HV), punktowy nacisk lub uderzenie powoduje odkształcenie plastyczne stali bazowej. Ponieważ powłoka chromowa nie posiada zdolności do odkształcania się wraz z podłożem, pęka ona i zapada się w głąb materiału bazowego, podobnie jak skorupka jajka pod naciskiem palca.

Rola hartowania w przeciwdziałaniu deformacji

Hartowanie indukcyjne radykalnie zmienia tę dynamikę:

Zwiększenie granicy plastyczności podłoża: Warstwa martenzytyczna o wysokiej twardości stanowi sztywne wsparcie dla chromu, zapobiegając jego uginaniu się pod wpływem nacisków punktowych.
Rozkład naprężeń: Dzięki hartowaniu, energia uderzenia jest rozpraszana na większej powierzchni hartowanej warstwy, co chroni ciągliwy rdzeń przed deformacją.
Ochrona przed uszkodzeniami korozyjnymi: Pęknięcie chromu wynikające z efektu „eggshell” otwiera drogę do korozji podpowierzchniowej. Hartowane podłoże, dzięki większej szczelności strukturalnej i braku deformacji, minimalizuje ryzyko łuszczenia się powłoki po uderzeniu.

Proces chromowania twardego na podłożu hartowanym

Chromowanie techniczne (twarde) wykonywane przez HP-Hydraulika to proces elektrochemiczny, który wymaga precyzyjnej kontroli parametrów kąpieli galwanicznej. W przypadku prętów hartowanych indukcyjnie, proces ten staje się jeszcze bardziej wymagający technicznie.

Adhezja i naprężenia własne

Pręty hartowane indukcyjnie posiadają wysokie naprężenia własne (ściskające) w warstwie wierzchniej. Jest to zjawisko korzystne z punktu widzenia wytrzymałości zmęczeniowej, jednak wymaga odpowiedniego przygotowania powierzchni przed chromowaniem. Kluczowe jest usunięcie warstwy tlenków powstałych podczas hartowania oraz mikro-szlifowanie, które zapewni odpowiednią topografię powierzchni pod osadzanie jonów chromu.

Struktura mikropęknięć

Wysokiej jakości powłoka chromowa, taka jak w prętach Cromax, charakteryzuje się kontrolowaną siecią mikropęknięć. Są one niewidoczne gołym okiem, ale pełnią dwie istotne funkcje:

Retencja oleju: Mikropęknięcia zatrzymują film olejowy, co drastycznie zmniejsza tarcie na styku tłoczysko-uszczelnienie.
Odporność korozyjna: Odpowiednia gęstość mikropęknięć (od 400 do 1000 na cm liniowy) sprawia, że pęknięcia nie nakładają się na siebie w sposób ciągły, co uniemożliwia penetrację czynników korozyjnych do materiału bazowego.

Parametry techniczne powłoki

Standardowe pręty chromowane oferowane przez HP-Hydraulika spełniają następujące parametry:

Twardość powłoki: Minimum 850 HV 0.1.
Grubość warstwy chromu: Zazwyczaj 20-30 µm (możliwe wykonania specjalne powyżej 50 µm).
Tolerancja wymiarowa: f7 (standard) lub inne na życzenie klienta.
Chropowatość powierzchni: Ra ≤ 0.20 µm, co gwarantuje długowieczność uszczelnień polimerowych.

Praktyczne aspekty obróbki mechanicznej prętów hartowanych i chromowanych

Praca z prętami, które są jednocześnie hartowane indukcyjnie i chromowane, stawia wysokie wymagania przed warsztatami mechanicznymi. HP-Hydraulika, jako ekspert w dziedzinie mechaniki maszyn, wskazuje na najważniejsze zasady obróbki tych materiałów.

Przecinanie i toczenie

Pręty hartowane indukcyjnie nie mogą być przecinane standardowymi brzeszczotami czy tanimi taśmami tnącymi. Wymagane jest stosowanie przecinarek taśmowych o wysokiej sztywności z zębami z węglików spiekanych lub tarcz korundowych przy zachowaniu intensywnego chłodzenia, aby nie odpuścić hartowanej warstwy.

Przy toczeniu (np. wykonywaniu gwintów na końcach tłoczysk lub podtoczeń pod tłok), konieczne jest:

Przebicie się przez warstwę chromu i strefę hartowaną przy użyciu płytek ceramicznych lub specjalistycznych węglików (np. gatunki dedykowane do stali hartowanych o twardości powyżej 50 HRC).
Zachowanie odpowiedniej prędkości skrawania, aby uniknąć karbów termicznych.
Zastosowanie odpowiednich osłon na uchwyty tokarskie, aby nie uszkodzić gotowej powierzchni chromowej pręta.

Spawanie tłoczysk

Spawanie prętów chromowanych i hartowanych jest procesem ryzykownym ze względu na możliwość powstania pęknięć w Strefie Wpływu Ciepła (SWC). HP-Hydraulika zaleca:

Usunięcie powłoki chromowej w miejscu spawania (chrom paruje w wysokiej temperaturze, tworząc toksyczny chrom sześciowartościowy i osłabiając spoinę).
Stosowanie niskowodorowych procesów spawalniczych (np. MAG z odpowiednim drutem lub TIG).
Kontrolowane podgrzewanie wstępne i powolne chłodzenie, szczególnie w przypadku stali wysokowęglowych lub stopowych (jak 42CrMo4).

Zastosowania w branżach o wysokich wymaganiach

Synergia hartowania i chromowania sprawia, że pręty Cromax znajdują zastosowanie wszędzie tam, gdzie standardowe rozwiązania zawodzą.

Budownictwo i roboty ziemne

W koparkach, spychaczach i ładowarkach siłowniki są nieustannie narażone na uderzenia urobku. Pręty hartowane indukcyjnie minimalizują ryzyko przestojów spowodowanych „puchnięciem” tłoczyska po uderzeniu, co mogłoby doprowadzić do zniszczenia dławnicy i uszczelnień.

Rolnictwo i leśnictwo

Maszyny rolnicze pracują w środowisku silnie zanieczyszczonym i korozyjnym (nawozy, wilgoć). Dodatkowo, w leśnictwie (harwestery, forwardery), siłowniki narażone są na uderzenia gałęzi i pni. Hartowana warstwa podpowierzchniowa stanowi tu niezbędne zabezpieczenie strukturalne.

Przemysł wydobywczy i górnictwo

Warunki w kopalniach (wysokie zapylenie, wilgotność, agresywne media wodne) wymagają najwyższej odporności korozyjnej i mechanicznej. Pręty Cromax 482 z podwójną warstwą chromu lub hartowaniem indukcyjnym są standardem w sekcjach obudów zmechanizowanych i maszynach przodkowych.

Diagnostyka i wsparcie techniczne HP-Hydraulika

Firma HP-Hydraulika nie tylko dostarcza komponenty, ale zapewnia pełne wsparcie techniczne w zakresie diagnostyki uszkodzeń. Analiza stanu powierzchni tłoczyska pozwala na precyzyjne określenie przyczyn awarii.

Analiza wizualna pęknięć: Pozwala odróżnić mikropęknięcia technologiczne (pożądane) od pęknięć zmęczeniowych lub wynikających z przeciążeń.
Pomiary twardości i chropowatości: Wykonywane w celu weryfikacji, czy parametry komponentu są zgodne z wymaganiami projektu.
Ekspertyzy materiałowe: Pomoc w doborze odpowiedniego gatunku stali (np. zamiana C45E na 42CrMo4) w celu optymalizacji kosztów i trwałości.

Podsumowanie

Projektowanie i produkcja nowoczesnych siłowników hydraulicznych wymaga świadomego doboru materiałów. Hartowanie indukcyjne prętów stalowych przed procesem chromowania to nie tylko dodatkowy koszt, ale przede wszystkim inwestycja w niezawodność, która zwraca się poprzez drastyczne wydłużenie czasu bezawaryjnej pracy maszyny.

Dzięki współpracy HP-Hydraulika z hutą Ovako, klienci otrzymują produkt najwyższej klasy – pręty Cromax, które dzięki synergii precyzyjnego hartowania indukcyjnego i zaawansowanego chromowania galwanicznego, są w stanie sprostać najbardziej wymagającym zadaniom inżynieryjnym. Wyeliminowanie efektu „skorupki jajka”, poprawa odporności na uderzenia oraz doskonałe parametry tribologiczne to fundamenty, na których budowana jest współczesna hydraulika siłowa.
