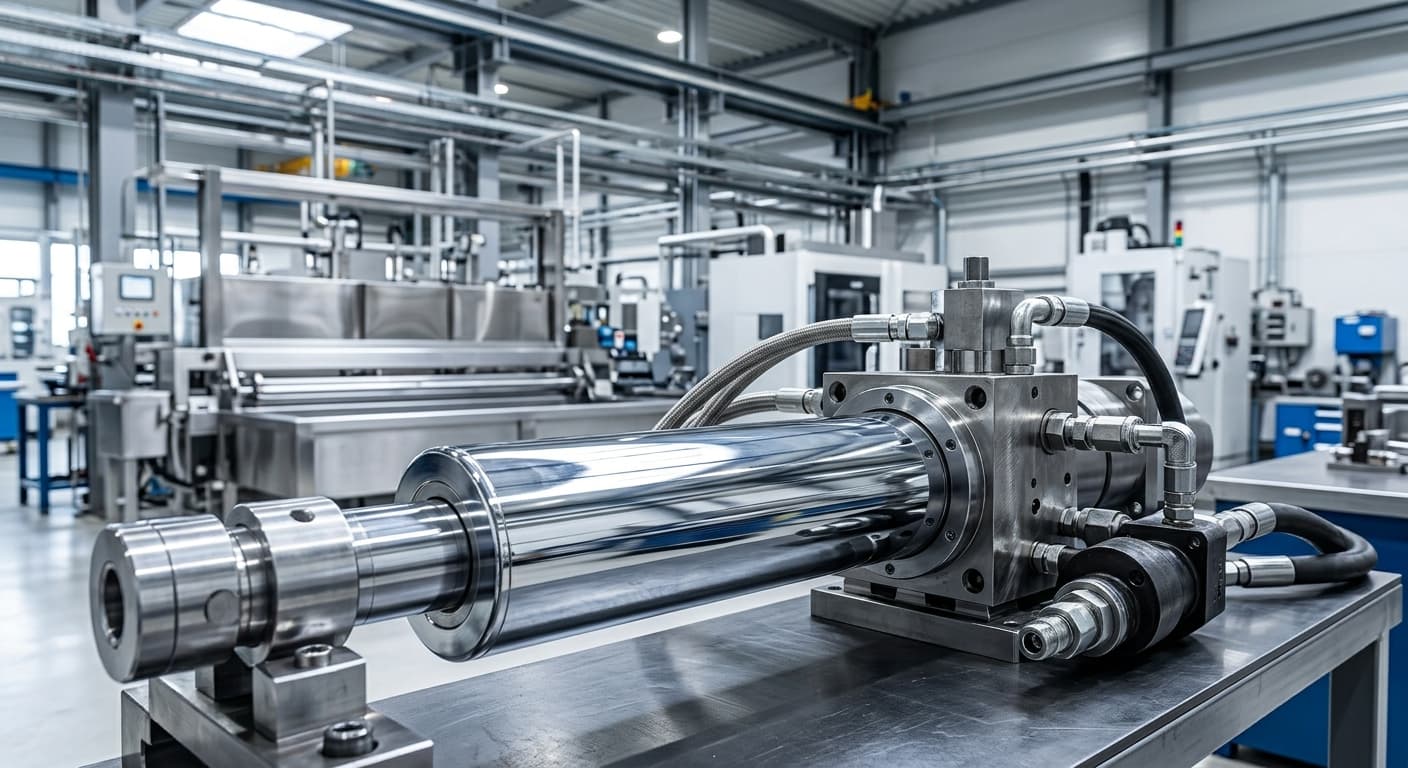

Dobór stali i parametrów chromowania w ekstremalnych warunkach pracy

Wprowadzenie do inżynierii powierzchni w hydraulice siłowej

Efektywność i niezawodność układów hydrauliki siłowej zależą w dużej mierze od jakości wykonania tłoczysk, które są elementami najbardziej narażonymi na bezpośrednie oddziaływanie czynników zewnętrznych. Współczesna inżynieria materiałowa, w której firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c. się specjalizuje, nie traktuje pręta chromowanego jako jednolitego materiału, lecz jako zaawansowany system kompozytowy. System ten składa się z rdzenia stalowego o określonych właściwościach mechanicznych oraz warstwy wierzchniej w postaci twardego chromu technicznego.

Wybór odpowiedniego zestawienia tych dwóch komponentów jest kluczowy dla zapewnienia długowieczności maszyn pracujących w ekstremalnych warunkach, takich jak kopalnie odkrywkowe, place budowy czy środowiska morskie. Jako oficjalny przedstawiciel firmy Ovako, producenta prętów marki Cromax, HP-Hydraulika kładzie szczególny nacisk na synergię między metalurgią stali a technologią galwaniczną. W niniejszym artykule poddamy analizie kryteria doboru materiałów bazowych oraz parametryzację procesu chromowania w kontekście specyficznych wymagań eksploatacyjnych.

Fundament techniczny: Metalurgia stali bazowej w produktach Cromax

Wybór gatunku stali pod powłokę chromową determinuje wytrzymałość zmęczeniową, spawalność oraz odporność tłoczyska na zginanie i uderzenia mechaniczne. W ofercie HP-Hydraulika dominują pręty oparte na zaawansowanych gatunkach stali, które przewyższają standardowe rozwiązania rynkowe.

Charakterystyka stali 20MnV6 (Cromax 280)

Stal 20MnV6 jest fundamentalnym materiałem w produkcji prętów chromowanych Cromax. Jest to stal niskowęglowa z dodatkiem manganu i wanadu, co nadaje jej unikalne właściwości:

1. Doskonała spawalność: Dzięki niskiej zawartości węgla (ekwiwalent węgla CEV jest optymalizowany), stal ta nie wymaga skomplikowanej obróbki cieplnej przed i po spawaniu, co jest kluczowe przy montażu ucha siłownika.
2. Drobnoziarnista struktura: Dodatek wanadu powoduje rozdrobnienie ziarna, co przekłada się na wyższą udarność, nawet w niskich temperaturach.
3. Wysoka granica plastyczności: Minimalna granica plastyczności na poziomie 450-520 MPa pozwala na projektowanie lżejszych, a zarazem wytrzymalszych siłowników w porównaniu do standardowej stali C45.

Stal 42CrMo4 dla aplikacji wysokobciążonych

W sytuacjach, gdzie siłownik jest poddawany ekstremalnym siłom poprzecznym lub pracuje pod bardzo wysokim ciśnieniem, stosuje się stal ulepszoną cieplnie 42CrMo4. Charakteryzuje się ona znacznie wyższą twardością rdzenia i wytrzymałością na rozciąganie (powyżej 900 MPa). Jest to materiał z wyboru dla maszyn wyburzeniowych oraz ciężkiego sprzętu górniczego, gdzie ryzyko wyboczenia tłoczyska jest najwyższe.

Rola czystości metalurgicznej

Produkty Ovako dostarczane przez HP-Hydraulika wyróżniają się niską zawartością wtrąceń niemetalicznych. Jest to aspekt krytyczny, ponieważ każde zanieczyszczenie na powierzchni stali może stać się zarodkiem korozji podpowłokowej lub punktem osłabienia adhezji chromu. Proces ciągłego odlewania i precyzyjne walcowanie gwarantują, że podłoże pod chromowanie jest izotropowe i stabilne wymiarowo.

Technologia twardego chromowania: Parametry fizykochemiczne

Chromowanie twarde (techniczne) to proces elektrochemiczny, w którym na powierzchni stalowego pręta osadzana jest warstwa czystego chromu. W przeciwieństwie do chromowania dekoracyjnego, tutaj priorytetem są właściwości mechaniczne i ochronne.

Struktura i twardość powłoki

Standardowa twardość powłoki chromowej oferowanej przez HP-Hydraulika mieści się w przedziale 800–1100 HV (skala Vickersa). Tak wysoka twardość zapewnia:

• Wyjątkową odporność na ścieranie w kontakcie z uszczelnieniami polimerowymi.
• Ochronę przed zarysowaniami powodowanymi przez pył kwarcowy, opiłki metalu czy drobiny skalne.
• Niski współczynnik tarcia, co redukuje wydzielanie ciepła w węźle uszczelniającym.

Adhezja i zjawisko dyfuzji

Kluczem do trwałości tłoczyska jest siła wiązania chromu ze stalą. W profesjonalnym procesie galwanicznym, realizowanym zgodnie ze standardami Cromax, wiązanie ma charakter atomowy. Przed osadzeniem chromu, pręt poddawany jest trawieniu anodowemu w celu aktywacji powierzchni. Dzięki temu warstwa chromu nie jest tylko „nałożona”, ale zintegrowana z siecią krystaliczną stali, co zapobiega jej łuszczeniu się nawet pod wpływem dużych sił ścinających.

Zarządzanie naprężeniami i wodorem

Proces elektrolizy wiąże się z wydzielaniem wodoru, który może dyfundować do struktury stali, powodując tzw. kruchość wodorową. HP-Hydraulika stosuje rygorystyczne procedury kontroli gęstości prądu i temperatury kąpieli, a w przypadku stali wysokowytrzymałych – procesy wygrzewania odmiększającego (dehydrogenacji), co eliminuje ryzyko pękania zmęczeniowego materiału pod obciążeniem.

Optymalizacja powierzchni pod kątem współpracy z uszczelnieniami

Częstym błędem w ocenie jakości prętów chromowanych jest skupienie się wyłącznie na grubości powłoki. Z punktu widzenia eksploatacji siłownika, równie ważna jest topografia powierzchni, mierzona parametrami chropowatości.

Parametry Ra, Rz i Rmax

Standardowa chropowatość powierzchni prętów Cromax wynosi Ra 0.15–0.25 µm. Jest to zakres optymalny z kilku powodów:

1. Utrzymanie filmu olejowego: Zbyt gładka powierzchnia (Ra < 0.1 µm) prowadzi do zjawiska „przysysania” uszczelki i jej szybkiego zużycia w wyniku tarcia suchego.
2. Szczelność układu: Zbyt wysoka chropowatość działa jak pilnik, niszcząc krawędzie warg uszczelniających i powodując wycieki zewnętrzne.
3. Rmax i mikrodefekty: Kontrola parametru Rmax pozwala wyeliminować pojedyncze, głębokie rysy lub wzniesienia, które mogłyby stać się drogą dla ucieczki oleju pod ciśnieniem.

Geometria i tolerancja wymiarowa

Pręty dystrybuowane przez HP-Hydraulika są produkowane w tolerancji ISO f7, co zapewnia idealne pasowanie w dławnicy siłownika. Precyzja wymiarowa na całej długości pręta (nawet do kilku metrów) minimalizuje drgania i bicie boczne, co bezpośrednio przekłada się na żywotność prowadnic kompozytowych wewnątrz cylindra.

Wyzwania eksploatacyjne w sektorach ciężkich

Aplikacje w górnictwie czy budownictwie wymagają od tłoczysk odporności na specyficzne zagrożenia, których nie spotyka się w standardowej hydraulice stacjonarnej.

Środowiska silnie abrazyjne

W maszynach budowlanych tłoczyska pracują w chmurze pyłu o wysokiej twardości. W takich warunkach HP-Hydraulika zaleca stosowanie prętów o zwiększonej grubości chromu (np. 40 µm zamiast standardowych 20 µm) lub prętów hartowanych indukcyjnie przed chromowaniem. Hartowanie zapewnia wysoką twardość podłoża, co zapobiega efektowi „skorupki jajka” – czyli wgnieceniu cienkiej warstwy chromu do miękkiego rdzenia pod wpływem uderzenia kamienia.

Agresja chemiczna i korozja

W rolnictwie (kontakt z nawozami, gnojowicą) oraz w przemyśle morskim, kluczowa jest szczelność powłoki. Chrom z natury posiada mikrospękania, które są niezbędne dla retencji oleju, ale mogą stanowić drogę dla czynników korozyjnych. Rozwiązaniem oferowanym przez HP-Hydraulika są pręty Cromax z optymalizowaną siecią mikropęknięć (ponad 1000 na cm), co tworzy labiryntową barierę utrudniającą penetrację cieczy do stali bazowej.

Regeneracja jako proces inżynieryjny w HP-Hydraulika

Firma HP-Hydraulika nie ogranicza się tylko do sprzedaży nowych komponentów, ale posiada zaawansowane zaplecze do regeneracji zużytych elementów. Proces ten jest realizowany z taką samą precyzją, jak produkcja pierwotna.

Etapy profesjonalnej regeneracji

1. Diagnostyka: Pomiary mikrometryczne, sprawdzenie bicia pręta oraz defektoskopia w celu wykrycia pęknięć zmęczeniowych.
2. Szlifowanie podwymiarowe: Usunięcie starej warstwy chromu i zredukowanie średnicy do momentu uzyskania idealnie cylindrycznej, czystej powierzchni.
3. Chromowanie nadwymiarowe: Nałożenie warstwy chromu o grubości pozwalającej na naddatek obróbczy. W procesie regeneracji często nakłada się grubszą warstwę niż oryginalna, aby przywrócić nominalny wymiar po szlifowaniu końcowym.
4. Szlifowanie wykańczające i polerowanie: Nadanie ostatecznego wymiaru w tolerancji f7 oraz wymaganej chropowatości powierzchni.

Dzięki takiemu podejściu, zregenerowane tłoczysko odzyskuje parametry techniczne nowego elementu, co stanowi istotną korzyść ekonomiczną dla właścicieli flot maszynowych przy zachowaniu pełnego bezpieczeństwa operacyjnego.

Podsumowanie i wsparcie techniczne

Dobór odpowiedniego pręta chromowanego to proces wymagający wiedzy z zakresu metalurgii, elektrochemii oraz mechaniki płynów. Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., łącząc status oficjalnego przedstawiciela marki Cromax z bogatym doświadczeniem warsztatowym, oferuje wsparcie, które wykracza poza standardową sprzedaż.

Kluczowe aspekty, o których warto pamiętać to:

• Zawsze dopasowuj gatunek stali do sposobu montażu (spawalność) i obciążeń (wytrzymałość).
• Inwestuj w czyste metalurgicznie stale (jak produkty Ovako), aby uniknąć korozji wżernej.
• Pamiętaj, że topografia powierzchni (chropowatość) jest tak samo ważna jak twardość chromu dla trwałości uszczelnień.
• W przypadku regeneracji, korzystaj z zakładów dysponujących technologią zapewniającą odpowiednią adhezję i kontrolę dehydrogenacji.

Inżynierowie HP-Hydraulika pozostają do dyspozycji w zakresie doradztwa technicznego, pomagając dobrać optymalne rozwiązania dla najbardziej wymagających systemów hydraulicznych, co przekłada się na wymierne oszczędności wynikające ze zmniejszenia częstotliwości awarii i przestojów maszyn.
