Diagnostyka i metody kontroli jakości powłok chromowych w hydraulice

Wprowadzenie do diagnostyki powłok chromowych

Niezawodność układów hydrauliki siłowej w dużej mierze zależy od jakości wykończenia powierzchni tłoczysk. Chromowanie twarde, będące standardem w przemyśle, nie jest procesem jednolitym – jego skuteczność zależy od precyzyjnego zachowania parametrów technologicznych. Aby zapewnić długowieczność maszyn pracujących w wymagających warunkach budownictwa, górnictwa czy przemysłu morskiego, niezbędna jest rygorystyczna kontrola jakości i zaawansowana diagnostyka powłok. Firma HP-Hydraulika, jako oficjalny przedstawiciel marki Ovako, kładzie szczególny nacisk na parametryzację prętów Cromax, które wyznaczają standardy w zakresie trwałości. Artykuł ten analizuje kluczowe aspekty diagnostyki powłok chromowych, metody pomiarowe oraz normy, które gwarantują ochronę przed korozją i zużyciem ściernym.

Kluczowe parametry techniczne podlegające weryfikacji

Proces kontroli jakości powłoki chromowej rozpoczyna się od analizy parametrów fizycznych, które decydują o funkcjonalności elementu w układzie hydraulicznym. Każde odstępstwo od normy może prowadzić do przedwczesnego uszkodzenia uszczelnień lub korozji wżernej.

Grubość powłoki i jej równomierność

Grubość warstwy chromu jest kluczowym wskaźnikiem odporności na zużycie. W przypadku standardowych zastosowań przemysłowych, grubość ta wynosi zazwyczaj od 20 do 30 mikrometrów, choć w aplikacjach specjalistycznych może być znacznie wyższa. Metody pomiarowe obejmują:

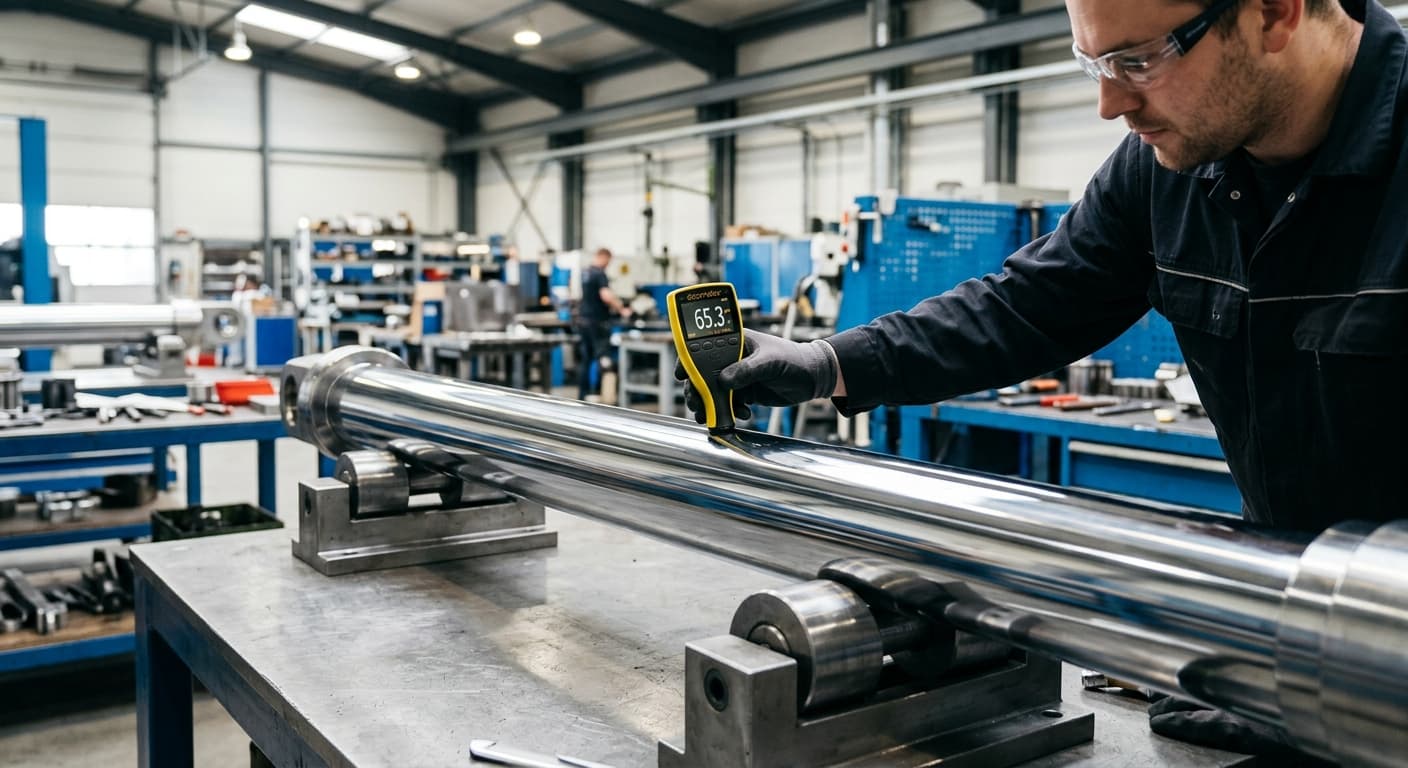

1. Metoda magnetyczno-indukcyjna (ISO 2178): Jest to najczęściej stosowana metoda nieniszcząca. Wykorzystuje ona różnice w przenikalności magnetycznej między stalowym rdzeniem a niemagnetyczną powłoką chromu. Przyrządy pomiarowe pozwalają na szybkie mapowanie grubości na całej długości pręta.
2. Metoda prądów wirowych: Stosowana głównie w przypadku podłoży niemagnetycznych, choć w diagnostyce tłoczysk stalowych służy często jako uzupełnienie weryfikacji spójności warstwy.
3. Pomiary mikroskopowe na zgładach: Metoda niszcząca, stosowana w badaniach laboratoryjnych i certyfikacji nowych partii materiału. Pozwala na precyzyjne określenie grubości z dokładnością do ułamka mikrometra oraz ocenę struktury krystalicznej.

Twardość powierzchniowa i jej znaczenie

Chrom twardy charakteryzuje się wyjątkową twardością, która powinna mieścić się w przedziale od 800 do 1100 HV 0,1 (skala Vickersa). Pomiar twardości jest niezbędny, aby upewnić się, że powłoka wytrzyma naciski jednostkowe oraz kontakt z zanieczyszczeniami mechanicznymi.

• Weryfikacja metodą Vickersa: Polega na wciskaniu diamentowego ostrosłupa w powierzchnię pod zadanym obciążeniem. Zbyt niska twardość sugeruje błędy w procesie galwanizacji (np. niewłaściwą gęstość prądu lub temperaturę kąpieli), co drastycznie skraca czas eksploatacji tłoczyska.
• Stabilność twardości na długości pręta: W produktach klasy Cromax, dzięki zautomatyzowanym procesom produkcji w zakładach Ovako, odchyłki twardości są minimalizowane, co zapewnia przewidywalność pracy elementu.

Metody badania odporności korozyjnej

Odporność na korozję to fundament trwałości systemów hydraulicznych pracujących na zewnątrz. Diagnostyka w tym zakresie opiera się na przyspieszonych testach starzeniowych, które symulują lata eksploatacji w ciągu kilkuset godzin.

Testy w obojętnej mgle solnej (NSS - ISO 9227)

Test NSS jest podstawowym narzędziem weryfikacji jakości powłok chromowych. Próbki umieszczane są w komorze klimatycznej, gdzie poddawane są działaniu rozpylonego roztworu chlorku sodu.

1. Czas ekspozycji: Standardowe pręty chromowane powinny wytrzymywać od 100 do 200 godzin bez śladów korozji. Produkty premium, takie jak Cromax, osiągają wyniki rzędu 500, 1000, a nawet więcej godzin, zależnie od wariantu powłoki.
2. Ocena według ISO 10289: Po zakończeniu testu powierzchnia jest oceniana w skali od 0 do 10 (tzw. Rating). Wynik Rating 10 oznacza brak jakichkolwiek defektów korozyjnych. Dla wymagających zastosowań (np. maszyny portowe) dopuszczalny jest jedynie najwyższy stopień ochrony.

Badania porowatości i mikropęknięć

Specyfika chromowania galwanicznego wiąże się z powstawaniem naturalnej sieci mikropęknięć. Choć są one pożądane (zatrzymują film olejowy), ich nadmiar lub zbyt duża głębokość mogą otwierać drogę czynnikom korozyjnym do stalowego podłoża.

• Test żelazocyjankowy (test porowatości): Pozwala na wykrycie nieszczelności powłoki, które sięgają aż do materiału bazowego. Pojawienie się niebieskich punktów na testowanej powierzchni świadczy o braku ciągłości ochrony.
• Analiza gęstości mikropęknięć: Przeprowadzana pod mikroskopem przy dużym powiększeniu. Optymalna sieć mikropęknięć powinna być gęsta, ale płytka, co jest charakterystyczne dla zaawansowanych procesów chromowania stosowanych przez Ovako.

Adhezja i integralność strukturalna powłoki

Nawet najtwardsza powłoka będzie bezużyteczna, jeśli nie będzie trwale związana z podłożem. Adhezja (przyczepność) jest parametrem krytycznym, zwłaszcza w siłownikach pracujących pod dużym obciążeniem i narażonych na uderzenia.

Metody weryfikacji przyczepności (ISO 2819)

1. Test ścinania (Chisel Test): Próba polegająca na próbie podważenia powłoki ostrym narzędziem. W prawidłowo wykonanym chromowaniu twardym powłoka powinna pękać lub odpryskiwać wraz z fragmentem podłoża, co świadczy o wiązaniu na poziomie międzyatomowym.
2. Test szoku termicznego: Polega na nagrzaniu elementu do temperatury około 200-300 stopni Celsjusza, a następnie gwałtownym schłodzeniu w wodzie. Różnica w rozszerzalności cieplnej chromu i stali generuje naprężenia, które przy słabej adhezji powodują pęcherzenie lub łuszczenie się warstwy.
3. Próba zginania: Stosowana głównie dla prętów o mniejszych średnicach. Powłoka może pękać poprzecznie, ale nie może oddzielać się płatami od stali.

Diagnostyka naprężeń własnych

Naprężenia rozciągające w powłoce chromowej mogą prowadzić do jej przedwczesnego pękania. Zaawansowana diagnostyka laboratoryjna pozwala na monitorowanie tych naprężeń, co jest kluczowe dla optymalizacji procesów regeneracji prowadzonych w HP-Hydraulika. Stabilizacja procesu galwanicznego pozwala na uzyskanie powłok o niskich naprężeniach własnych, co zwiększa odporność na zmęczenie materiału.

Procedury kontroli jakości w HP-Hydraulika

Firma HP-Hydraulika Siłowa i Mechanika Maszyn s.c., korzystając z doświadczenia jako oficjalny przedstawiciel Ovako, wdraża wieloetapowy system kontroli jakości, który obejmuje zarówno nowe produkty, jak i elementy regenerowane.

1. Kontrola wejściowa materiału bazowego: Weryfikacja składu chemicznego i czystości metalurgicznej stali. Jakość chromowania zależy bezpośrednio od jakości stali – wtrącenia niemetaliczne mogą stać się centrami korozji.
2. Monitorowanie parametrów kąpieli: Ciągła kontrola stężenia kwasu chromowego, temperatury oraz obecności zanieczyszczeń w wannach galwanicznych.
3. Weryfikacja końcowa: Każde tłoczysko po procesie chromowania i szlifowania przechodzi inspekcję wizualną w świetle o dużym natężeniu oraz pomiary wymiarowe z użyciem mikrometrów o wysokiej rozdzielczości.
4. Certyfikacja i identyfikowalność: Każda partia prętów Cromax posiada atest 3.1 zgodnie z normą EN 10204, co gwarantuje pełną identyfikowalność procesu produkcji – od wytopu stali po ostateczne nałożenie powłoki.

Rola wsparcia technicznego i ekspertyz

Diagnostyka to nie tylko pomiary, ale również umiejętność interpretacji wyników w kontekście konkretnych awarii. HP-Hydraulika oferuje wsparcie techniczne, które obejmuje:

• Analizę przyczyn uszkodzeń: Identyfikacja, czy uszkodzenie powłoki wynikało z błędów montażowych, agresywnego środowiska, czy może z niewłaściwego doboru materiału.
• Dobór optymalnej powłoki: Doradztwo w zakresie wyboru między standardowym chromowaniem a rozwiązaniami takimi jak Cromax 400 (o podwyższonej odporności korozyjnej) czy Cromax C (niklowo-chromowym).
• Audyt stanu technicznego siłowników: Profesjonalna ocena, czy tłoczysko nadaje się do regeneracji poprzez ponowne chromowanie, czy wymaga wymiany na nowy komponent.

Podsumowanie

Profesjonalna diagnostyka i kontrola jakości powłok chromowych to proces wielowymiarowy, wymagający zarówno specjalistycznego sprzętu, jak i głębokiej wiedzy metalurgicznej. Standardy narzucone przez firmę Ovako i realizowane przez HP-Hydraulika pozwalają na dostarczanie komponentów o najwyższych parametrach użytkowych. Dzięki precyzyjnym pomiarom grubości, twardości oraz rygorystycznym testom korozyjnym, użytkownicy maszyn mogą mieć pewność, że ich systemy hydrauliczne będą pracować bezawaryjnie nawet w najbardziej ekstremalnych warunkach. Inwestycja w pręty chromowane o sprawdzonej i certyfikowanej jakości to w dłuższej perspektywie oszczędność wynikająca z braku przestojów i mniejszej częstotliwości napraw serwisowych.
